pen duick d'artesania latina - Page 2 Empty Re: pen duick d'artesania latina

Message  a.piot Dim 4 Mar 2012 - 19:58

c'est certain!!

a.piot

Messages : 3763
Date d'inscription : 25/05/2010

https://sites.Google.com/site/voiliersanciens/home

Revenir en haut Aller en bas

pen duick d'artesania latina - Page 2 Empty Re: pen duick d'artesania latina

Message  Wpatrick Dim 4 Mar 2012 - 21:02

Bonjour

Un p'tit coup de scalpel pour donner l'aspect d'un bordage de pont en plusieurs parties et c'est fait !

Par contre ,il y a 16 bordages de pont sur babord et 16 sur tribord et seulemeent 11 sur la maquette.
D'affiner ces bordages aurait été judicieux pour une meilleure définition et respect d'échelle.

pen duick d'artesania latina - Page 2 I8z7onjudu0jkrdh5k-pen_duick-067-1

Patrick
Wpatrick
Wpatrick

Messages : 2265
Date d'inscription : 25/05/2010
Localisation : Lille

http://www.arthur-molle.fr/

Revenir en haut Aller en bas

pen duick d'artesania latina - Page 2 Empty Re: pen duick d'artesania latina

Message  dolphin Dim 4 Mar 2012 - 22:45

bonsoir à vous tous,
j'améliore au mieux un kit du commerce avec les matériaux fournis dans la boite, je ne fais pas de l'arsenal.
dolphin
dolphin

Messages : 158
Date d'inscription : 02/06/2010
Localisation : sainte féréole 19

Revenir en haut Aller en bas

pen duick d'artesania latina - Page 2 Empty Re: pen duick d'artesania latina

Message  Wpatrick Mar 6 Mar 2012 - 21:57

Wpatrick
Wpatrick

Messages : 2265
Date d'inscription : 25/05/2010
Localisation : Lille

http://www.arthur-molle.fr/

Revenir en haut Aller en bas

pen duick d'artesania latina - Page 2 Empty Re: pen duick d'artesania latina

Message  dolphin Mer 7 Mar 2012 - 14:50


merci pour ce lien , et je vois quelqu'un qui a fait à peu près comme moi
dolphin
dolphin

Messages : 158
Date d'inscription : 02/06/2010
Localisation : sainte féréole 19

Revenir en haut Aller en bas

pen duick d'artesania latina - Page 2 Empty Re: pen duick d'artesania latina

Message  a.piot Mer 7 Mar 2012 - 20:14

c'etait il y a 25 ans,l'époque des bois de cagette [img]pen duick d'artesania latina - Page 2 00117[/img]mais à cette époque pas le temps!!!je voulais le faire évoluer sur l'eau
a.piot
a.piot

Messages : 3763
Date d'inscription : 25/05/2010
Localisation : chatillon sur indre /oleron

https://sites.Google.com/site/voiliersanciens/home

Revenir en haut Aller en bas

pen duick d'artesania latina - Page 2 Empty Re: pen duick d'artesania latina

Message  dolphin Mer 7 Mar 2012 - 20:33

bonsoir,
vu la photo il n'a pas l'air petit......
dolphin
dolphin

Messages : 158
Date d'inscription : 02/06/2010
Localisation : sainte féréole 19

Revenir en haut Aller en bas

pen duick d'artesania latina - Page 2 Empty Re: pen duick d'artesania latina

Message  dolphin Mar 12 Juin 2012 - 9:42

Bonjour
çà faisait un petit moment que je n'avais pas mis le nez sur le forum, mais me revoilà pour vous montrer l'avancement de ma belle maquette.

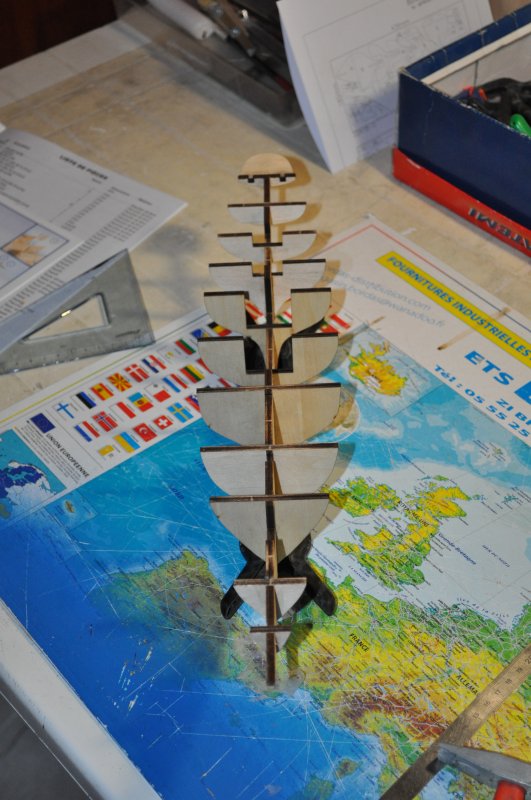

pour revenir sur la fougère voici en photo comment j'ai procédé pour la tracer avant de la mettre en place sur le pont :
pen duick d'artesania latina - Page 2 Pen_du11
j'ai retracé sur une feuille A3 le pont avec ses ouvertures et j'ai tracé mes lattes puis ma fougère avec les découpes nécessaires.
voici la photo de la notice avec une simple latte droite au milieu, que je ne trouve pas ça très jolie :
pen duick d'artesania latina - Page 2 Pen_du12

en 2 mois , j'ai fini la coque (peinture comprise) ,j'ai fini de mettre l'accastillage , j'ai refait aussi les claire-voie car leur dimension était trop gros, et j'ai réalisé le mats et ses vergues avec leur accastillage. donc voici tout çà en image :
pen duick d'artesania latina - Page 2 Pen_du13
pen duick d'artesania latina - Page 2 Pen_du14
pen duick d'artesania latina - Page 2 Pen_du15
pen duick d'artesania latina - Page 2 Pen_du16
pen duick d'artesania latina - Page 2 Pen_du17
pen duick d'artesania latina - Page 2 Pen_du18
pen duick d'artesania latina - Page 2 Pen_du19
pen duick d'artesania latina - Page 2 Pd_dsc10
pen duick d'artesania latina - Page 2 Pd_dsc11
pen duick d'artesania latina - Page 2 Pd_dsc17

maintenant les mats en images :
pen duick d'artesania latina - Page 2 Pd_dsc12
pen duick d'artesania latina - Page 2 Pd_dsc13
pen duick d'artesania latina - Page 2 Pd_dsc14
pen duick d'artesania latina - Page 2 Pd_dsc15
pen duick d'artesania latina - Page 2 Pd_dsc16

voilà donc déjà quelques photos de ma maquette. le plus gros est fait maintenant il ne me reste plus qu'à attaquer le gréement , comme me dirai mon mari : bonne chance avec ta toile d'araignée lol!
à bientot pour la suite
dolphin
dolphin

Messages : 158
Date d'inscription : 02/06/2010
Localisation : sainte féréole 19

Revenir en haut Aller en bas

pen duick d'artesania latina - Page 2 Empty Re: pen duick d'artesania latina

Message  Carrick Mar 12 Juin 2012 - 10:01

Bonjour

Bravo Dolphin, tu as bien fait d'affiner partout où tu pouvais, ces boites produisent des dimensions pour éléphants!

Par contre, bien dommage que tu n'aies pas choisi un acajou plus fin de grain; celui-ci, proche du bois de caisse, alourdit considérablement ton modèle par les pores trop marquées et le vernis qui amplifie l'aspect de ces dégradés.
Carrick
Carrick

Messages : 4252
Date d'inscription : 23/05/2010
Localisation : Plougastel

Revenir en haut Aller en bas

pen duick d'artesania latina - Page 2 Empty Re: pen duick d'artesania latina

Message  dolphin Mar 12 Juin 2012 - 10:06

merci
pour l'acajou j'ai fait avec ce que j'avais, je retiendrais l'info pour un prochain bateau
dolphin
dolphin

Messages : 158
Date d'inscription : 02/06/2010
Localisation : sainte féréole 19

Revenir en haut Aller en bas

pen duick d'artesania latina - Page 2 Empty Re: pen duick d'artesania latina

Message  Carrick Mar 12 Juin 2012 - 10:57


Bonjour

Dans le même genre de réflexions, tes oeils de métal et autres frettes sont bien trop importants. C'est une période, fin XIX/début XXème où tout est soft chez le Goddon. Dont l'accastillage des embarcations. Regarde les photos de l'époque, l'accastillage est bien dimensionné, mais discret et profilé.
Carrick
Carrick

Messages : 4252
Date d'inscription : 23/05/2010
Localisation : Plougastel

Revenir en haut Aller en bas

pen duick d'artesania latina - Page 2 Empty Re: pen duick d'artesania latina

Message  dolphin Mar 12 Juin 2012 - 11:15

on m'a fait la réflexion concernant mes oeils ( la personne se reconnaitra : JM ). j'ai utilisé l'accastillage de la boite , et c'est peut etre une erreur car à ce niveau je n'avais pas fait plus de recherche scratch .
désolé si çà choque .
maintenant que c'est fait je ne vais pas le refaire
dolphin
dolphin

Messages : 158
Date d'inscription : 02/06/2010
Localisation : sainte féréole 19

Revenir en haut Aller en bas

pen duick d'artesania latina - Page 2 Empty Re: pen duick d'artesania latina

Message  J-P Ducret Mer 13 Juin 2012 - 0:12

Bonsoir, pour faire suite aux commentaires de Carrick,
voici la pièce de bôme de mon modèle de Pen Duick, mis en valeur par notre excellent photographe et non moins excellent modéliste qu'est Olivier Gatine.
Par ailleurs, en matière de kit, faire et défaire c'est toujours travailler mais surtout apprendre.
Bon courage.
Bien à toi

J-Pascal
[img]pen duick d'artesania latina - Page 2 E02_2811[/img]
J-P Ducret
J-P Ducret

Messages : 316
Date d'inscription : 25/05/2010
Localisation : L'Hay les Roses

Revenir en haut Aller en bas

pen duick d'artesania latina - Page 2 Empty Re: pen duick d'artesania latina

Message  dolphin Mer 13 Juin 2012 - 11:15

Bonjour
merci
très belle photo, avec plein de détails qui vont me permettre de voir mieux concernant le gréement car ma notice ne me dis pas grand chose.
merci encore
dolphin
dolphin

Messages : 158
Date d'inscription : 02/06/2010
Localisation : sainte féréole 19

Revenir en haut Aller en bas

pen duick d'artesania latina - Page 2 Empty Re: pen duick d'artesania latina

Message  dolphin Mer 13 Juin 2012 - 15:46

voilà quelques photos concernant le gréement, repérage des fils sur les plans avec des crayons de couleurs afin de mieux repérer le départ ainsi que le passage dans chaque poulie et l'arrivée. enfin de compte une prise de tête car je ne possède que le plan et les quelques photos de la notice pas toujours bien représenté. donc voilà ce que j'en ai déduis :
pen duick d'artesania latina - Page 2 Pen_du20
pen duick d'artesania latina - Page 2 Pen_du21
pen duick d'artesania latina - Page 2 Pen_du22
pen duick d'artesania latina - Page 2 Pen_du23
pen duick d'artesania latina - Page 2 Pen_du24
pen duick d'artesania latina - Page 2 Pen_du25
pen duick d'artesania latina - Page 2 Pen_du26
pen duick d'artesania latina - Page 2 Pen_du27

par contre, j'ai besoin de savoir si quelqu'un pourrai me dire comment je dois attacher la voile de misaine car je n'arrive pas à comprendre comment elle peut tenir en bas sur la pointe. si quelqu'un a la solution merci de bien vouloir me le dire, merci beaucoup.
dolphin
dolphin

Messages : 158
Date d'inscription : 02/06/2010
Localisation : sainte féréole 19

Revenir en haut Aller en bas

pen duick d'artesania latina - Page 2 Empty Re: pen duick d'artesania latina

Message  BernardVendée Jeu 14 Juin 2012 - 14:15

Bonjour;

-La voile que vous nommez "misaine" c'est la trinquette.
- " " " " "brigantine" c'est la grand'voile.
- " " " " "voile supérieure" c'est le flèche.
- " " " " "faux foc" c'est le foc volant (ou flying jib).
Et le foc, c'est bien le foc. Very Happy

je n'arrive pas à comprendre comment elle peut tenir en bas sur la pointe.

Vous voulez surement parler du point d'amure, point fixe de fixation sur le pont par un piton.
La "pointe en haut" c'est le point de drisse par où la voile est hissée, et la "pointe" restante c'est le point d'écoute sur lequel seront frappées les écoutes bâbord et tribord pour border ou choquer.
BernardVendée
BernardVendée

Messages : 123
Date d'inscription : 25/05/2010
Localisation : Soullans 85300

Revenir en haut Aller en bas

pen duick d'artesania latina - Page 2 Empty Re: pen duick d'artesania latina

Message  J-P Ducret Jeu 14 Juin 2012 - 23:38

Bonsoir, pour répondre à votre dernière question, voici une photo plus explicite qu'une explication pour positionner et faire le point d'amure de la trinquette.
Toujours le même photographe très doué.

J-Pascal

pen duick d'artesania latina - Page 2 E02_2813
J-P Ducret
J-P Ducret

Messages : 316
Date d'inscription : 25/05/2010
Localisation : L'Hay les Roses

Revenir en haut Aller en bas

pen duick d'artesania latina - Page 2 Empty Re: pen duick d'artesania latina

Message  dolphin Ven 15 Juin 2012 - 7:24

Bonjour
merci J-Pascal pour la photo, là au moins , je sais où je navigue.
dolphin
dolphin

Messages : 158
Date d'inscription : 02/06/2010
Localisation : sainte féréole 19

Revenir en haut Aller en bas

pen duick d'artesania latina - Page 2 Empty Re: pen duick d'artesania latina

Message  BernardVendée Ven 15 Juin 2012 - 13:37

Bonjour;
Dessin d'après Marc Berthier du point d'amure de trinquette. (Pour compléter la photo de la belle maquette de J-Pascal).

pen duick d'artesania latina - Page 2 Amure_10
BernardVendée
BernardVendée

Messages : 123
Date d'inscription : 25/05/2010
Localisation : Soullans 85300

Revenir en haut Aller en bas

pen duick d'artesania latina - Page 2 Empty Re: pen duick d'artesania latina

Message  dolphin Ven 15 Juin 2012 - 14:19

merci encore pour ces info qui vont me permettre d'avancer sur ma fixation de ma voile
dolphin
dolphin

Messages : 158
Date d'inscription : 02/06/2010
Localisation : sainte féréole 19

Revenir en haut Aller en bas

pen duick d'artesania latina - Page 2 Empty Re: pen duick d'artesania latina

Message  G. Delacroix Mar 26 Juin 2012 - 7:12

La suite de la discussion sur le gréement est là : https://5500.forumactif.org/t1476-greement-de-pen-duick
pen duick d'artesania latina - Page 2 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 11071
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

pen duick d'artesania latina - Page 2 Empty Re: pen duick d'artesania latina

Message  dolphin Lun 15 Juin 2015 - 17:00

Bonjour
bonjour à tous, je suis de retour parmi vous.
je voulais revoir un peu mes actu concernant les constructions du pen duick et je viens de remarquer qu'il n'y avait plus de photos, ce qui est un peu bizarre Sad
donc je vais y remédier , je vais reposter des photos ainsi que les photos du bateau fini.
dolphin
dolphin

Messages : 158
Date d'inscription : 02/06/2010
Localisation : sainte féréole 19

Revenir en haut Aller en bas

pen duick d'artesania latina - Page 2 Empty Re: pen duick d'artesania latina

Message  G. Delacroix Lun 15 Juin 2015 - 17:08

Re-bienvenue.

L'éternel problème des photos postées sur des hébergeurs "temporaires" où elles ne restent que quelques mois (pour les meilleurs).
On ne le répétera jamais assez : postez vos photos sur l'hébergeur du forum.

pen duick d'artesania latina - Page 2 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 11071
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

pen duick d'artesania latina - Page 2 Empty Re: pen duick d'artesania latina

Message  dolphin Lun 15 Juin 2015 - 17:14

construction de la coque, mise en place du pont et ponçage des couples

pen duick d'artesania latina - Page 2 Pen_du10
pen duick d'artesania latina - Page 2 Pen_du11
pen duick d'artesania latina - Page 2 Pen_du12
pen duick d'artesania latina - Page 2 Pen_du13
dolphin
dolphin

Messages : 158
Date d'inscription : 02/06/2010
Localisation : sainte féréole 19

Revenir en haut Aller en bas

pen duick d'artesania latina - Page 2 Empty Re: pen duick d'artesania latina

Message  dolphin Lun 15 Juin 2015 - 17:15

G. Delacroix a écrit:Re-bienvenue.

L'éternel problème des photos postées sur des hébergeurs "temporaires" où elles ne restent que quelques mois (pour les meilleurs).
On ne le répétera jamais assez : postez vos photos sur l'hébergeur du forum.

pen duick d'artesania latina - Page 2 522816

re bonjour,
je me rappeler plus comment ca marcher, donc je suis aller voir dans charte et fonctionnement du forum et j'ai trouver comment faire.
dolphin
dolphin

Messages : 158
Date d'inscription : 02/06/2010
Localisation : sainte féréole 19

Revenir en haut Aller en bas

pen duick d'artesania latina - Page 2 Empty Re: pen duick d'artesania latina

Message  dolphin Lun 15 Juin 2015 - 17:19

mise en place des bordées sur la coque

pen duick d'artesania latina - Page 2 Pen_du14
pen duick d'artesania latina - Page 2 Pen_du15
dolphin
dolphin

Messages : 158
Date d'inscription : 02/06/2010
Localisation : sainte féréole 19

Revenir en haut Aller en bas

pen duick d'artesania latina - Page 2 Empty Re: pen duick d'artesania latina

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 3 Précédent  1, 2, 3  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
