HET STATENJACHT 1746, 1/24 sur plans

Page 2 sur 7 Précédent  1, 2, 3, 4, 5, 6, 7  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel le Dim 9 Déc 2012 - 15:35

re , c'est vrai que j'ai pas précisé ,.......... désolé............ Embarassed

sur mon 1 er message il n'y a pas " éditer "; mais si voulez bien rajouter pour moi ;

1/24e , montage "sur plan" dit de " façon "chantier" du 17e............. "

primeur!!!!!



, premier montages , de 'l'étambot, du massif , du contre massif , qui seront chevillés a la quille

tres amicalement herve

cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010

Revenir en haut Aller en bas

Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel le Jeu 20 Déc 2012 - 8:50

re

suite
avec l'arcasse et l'etambot , ou je galere un peu , les donnees et les mesures etant en "vieil Hollandais "

premieres decoupes



montage a blanc , il manque encore les supports de sabords ,



les assemblages , ne sont pas encore terminé

amicalement herve
avatar
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

Re: HET STATENJACHT 1746, 1/24 sur plans

Message  gérard 2 le Jeu 20 Déc 2012 - 9:01

Bonjour,
je n'avais jamais vu des assemblages d'arcasse de cette façon Shocked mais c'est peut-être comme ça sur les plans.
Gérard
avatar
gérard 2

Messages : 3273
Date d'inscription : 25/05/2010
Localisation : Saint Memmie 51470

https://chenivessemaquettes.shost.ca

Revenir en haut Aller en bas

Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel le Jeu 20 Déc 2012 - 11:16

re

j'essais de fier au plan .....
,il n'y a aucune indication ,pour les "assemblage" pour cette arcasse .....
de toute façon la " piece " qui traverse devra etre refaite , car j'ai omis que la membrure etait bisautée Rolling Eyes



amicalement herve


avatar
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel le Ven 21 Déc 2012 - 8:38

re

j'ai donc refait cette "barre d'arcasse ", l'assemblage est bien plus portant ,
puis , mise en place des supports de sabords ,le tous monté a blanc




pour finaliser cet ensemble je dois encore faire un decochement sous la barre d'arcasse ,et , oter une bande de matiere sur le bas etambot , pour le passage des gabord



amicalement herve
avatar
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

Re: HET STATENJACHT 1746, 1/24 sur plans

Message  G. Delacroix le Ven 21 Déc 2012 - 8:54

C'est curieux cette entaille qui affaiblit les estains.
Ce n'est pas une barre d'arcasse, c'est une lisse d'hourdi et le décrochement se nomme râblure Wink

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
avatar
G. Delacroix
Admin

Messages : 6645
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel le Ven 21 Déc 2012 - 9:18

re

merci Mr D. , pour les termes exact , je serait moins bete ce soir ...

popur cette lisse d'ourdie , ben..., le plan n'est pas tres clair , j'en ai donc déduis que cette assemblage devait ce faire a mi- bois avec les estains ................ mais du coups , vous me mettez dans le doute..............

je vais tenter de trouver plus de doc ou de foto pour cet assemblage ..

merci , amicalement herve
avatar
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

Re: HET STATENJACHT 1746, 1/24 sur plans

Message  bernardw le Ven 21 Déc 2012 - 12:35

Bonjour,
Gérard svp quelle différence entre barre d'arcasse et lisse d'hourdi?
avatar
bernardw

Messages : 657
Date d'inscription : 25/05/2010
Localisation : Paris 15 / La Rochelle

Revenir en haut Aller en bas

Re: HET STATENJACHT 1746, 1/24 sur plans

Message  G. Delacroix le Ven 21 Déc 2012 - 14:15

La lisse d'hourdi est présente dans à peu près tous les bâtiments grands et petits qui ont un arrière carré. Elle détermine la plus grande largeur en arrière, elle termine les oeuvres de la charpente de la carène et sert de seuillet aux sabords de retraite quand il en existe. C'est sur elle qu'aboutit une partie des bordages de la coque et elle porte les jambettes de voûte.
La barre d'arcasse ne se trouve normalement que dans les vaisseaux, elle participe au maintient de la charpente de l'arrière et notamment des jambettes de voûte et des allonges d'estain ou de cornière. Elle sert également de sommier aux sabords de retraite. Elle est placée au dessus de la précédente. Il ne faut pas la confondre avec la barre de pont qui fait partie des barres d'écusson.
santa

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
avatar
G. Delacroix
Admin

Messages : 6645
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Re: HET STATENJACHT 1746, 1/24 sur plans

Message  bernardw le Ven 21 Déc 2012 - 18:23

Merci Gérard, voila qui est clair.
Dans plusieurs dictionnaires et ouvrages anciens trouvés (recherche google): grande barre d'arcasse et lisse d'hourdi sont confondus.
avatar
bernardw

Messages : 657
Date d'inscription : 25/05/2010
Localisation : Paris 15 / La Rochelle

Revenir en haut Aller en bas

Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel le Mer 2 Jan 2013 - 8:56

re

suite a un échange et des discussions avec certain d' 'entre vous , j'ai pris la résolution de recommencer cette arcasse , car il s"avère que la tableau arrière possède une légère courbure ( 4mm au 1/24e)..................... j'ai donc refait en laissant moins de gras , avec un assemblage de la lisse d'hourdi a mi bois , le tous étant chevillé a blanc

les pieces de cette arcasse :




le résultat me parait plus conforme , mais malheureusement je suis en rupture de lames de scie ............................

j'ai ai profité , pour faire quelques essais de sculptures , sur buis du buis chez moi ( sechage 15 ans ) , motif floraux et entourage de sabords , diametre ext 20mm , diam int 10mm , epaisseur 2.5 mm, il ya en a 12 , dont seulement 4 sont armés !




reste encore a decoupé , et la finition, au papier fin
tres amicalement herve
avatar
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

Re: HET STATENJACHT 1746, 1/24 sur plans

Message  Neko le Mer 2 Jan 2013 - 11:35

Bravo, le résultat en vaut la peine. Et compliments pour ce début de sculpture prometteur
avatar
Neko

Messages : 1697
Date d'inscription : 24/05/2010
Localisation : Amiens

Revenir en haut Aller en bas

Re: HET STATENJACHT 1746, 1/24 sur plans

Message  gérard 2 le Mer 2 Jan 2013 - 11:51

Bonjour,
surtout pas la finition en ponçant Evil or Very Mad
En grattant, en passant au mini-disque en feutre, à la brossette en plastique, oui
Gérard
avatar
gérard 2

Messages : 3273
Date d'inscription : 25/05/2010
Localisation : Saint Memmie 51470

https://chenivessemaquettes.shost.ca

Revenir en haut Aller en bas

Re: HET STATENJACHT 1746, 1/24 sur plans

Message  Carrick le Mer 2 Jan 2013 - 14:29



Bonjour

Comme Gérard, surtout pas de papier fin, tu tuerais la nervosité de ton ouvrage !

Il faut, me semble-t'il, revenir sur le motif et enlever toutes ces barbes qui traînent.

A vrai dire, il ne faudrait pas que tu aies à y revenir. Il te faudrait un outil mieux coupant et terminer, ou peu s'en faut, ta sculpture en une seule passe dans des motifs de cette dimension. Dans le tour de sabord, on voit que tu as eu te bagarrer. Ça doit venir fastoche.

Mais pour le dessin, c'est bien venu.
avatar
Carrick

Messages : 3250
Date d'inscription : 23/05/2010
Localisation : Plougastel

Revenir en haut Aller en bas

Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel le Jeu 3 Jan 2013 - 8:28

re

merci pour vos coms!!!

merci egalement pour m'avoir evité l'erreur du papier fin ... pour le "tour" ils doivent encore etre decoupés pour ensuite receçoir les dernieres finitions ,

amicalement herve
avatar
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

Re: HET STATENJACHT 1746, 1/24 sur plans

Message  EricLem le Jeu 3 Jan 2013 - 9:09

tu auras plus de facilités si tu lisses ton bois avant les tracés et les découpes
avatar
EricLem

Messages : 2332
Date d'inscription : 27/05/2010
Localisation : Quimper

http://pagesperso-orange.fr/maquettes-marine/Index.html

Revenir en haut Aller en bas

Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel le Sam 5 Jan 2013 - 9:35

re

cet essais me sert de " laboratoire d’expérience" , je vais refaire les 12 entourages , mais en 3.5 mm d’épaisseur

sinon voila a quoi cela devrait ressemblé , j' ais "luster " les motif avec du buis , restera, un patinage a la brosse dur et un passage au fond dur




amicalement herve
avatar
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

Re: HET STATENJACHT 1746, 1/24 sur plans

Message  a.piot le Sam 5 Jan 2013 - 17:30

eh ben Hervé,j'aimerais pouvoir déjà en faire autant !!! cheers
avatar
a.piot

Messages : 2599
Date d'inscription : 25/05/2010
Localisation : chatillon sur indre /oleron

https://sites.Google.com/site/voiliersanciens/home

Revenir en haut Aller en bas

Re: HET STATENJACHT 1746, 1/24 sur plans

Message  Carrick le Sam 5 Jan 2013 - 18:14



Bonjour

Ben, pour un premier jet, je trouve çà pas mal du tout.

Le dessin est bon, y a de la vie grâce aux irrégularités (surtout conserve les, ces irrégularités, ces différences de niveau des pétales, c'est ce qui donne du punch à ta sculpture.)

Sans trop fignoler, tu pourrais faire un ou deux brettés à l'attache de chaque pétale, vers le coeur de la fleur, et peut-être nervurer les feuilles, du moins les plus grandes.
avatar
Carrick

Messages : 3250
Date d'inscription : 23/05/2010
Localisation : Plougastel

Revenir en haut Aller en bas

Re: HET STATENJACHT 1746, 1/24 sur plans

Message  maqars le Sam 5 Jan 2013 - 18:57

Dis donc Hervé, si notre André dit que tu es bien parti, sur tes sculptures, c'est que tu est réellement dans le bon...Heuuu moi, j'ai du retard dans les traductions, mais je n'oublie pas !

Wink
avatar
maqars

Messages : 680
Date d'inscription : 23/05/2010
Localisation : Jodoigne ( Belgique )

Revenir en haut Aller en bas

Re: HET STATENJACHT 1746, 1/24 sur plans

Message  Carrick le Sam 5 Jan 2013 - 20:01



Bonjour

Je dis, je dis ... d'abord c'est pas parole d'évangile, et ensuite, comme ces sabords sont en ligne de file, il n'est pas dit qu'il y a intérêt à trop fignoler ! Dans ce cas, il faut surtout tenir compte qu'il s'agit d'un décor d'ensemble et ne pas "lécher" chaque sujet comme s'il n'existait que pour lui-même. sunny
avatar
Carrick

Messages : 3250
Date d'inscription : 23/05/2010
Localisation : Plougastel

Revenir en haut Aller en bas

Re: HET STATENJACHT 1746, 1/24 sur plans

Message  gérard 2 le Dim 6 Jan 2013 - 8:38

Bonjour,
si André, je ne suis pas tout à fait d'accord ; c'est le fignolage de chaque pièce qui donne à l'ensemble cet aspect qui en fait sa qualité. Sur un alignement de canons, c'est en soignant chaque pièce que l'ensemble est "beau", pas seulement si l'alignement est bien fait avec des pièces quelconques.
Gérard
avatar
gérard 2

Messages : 3273
Date d'inscription : 25/05/2010
Localisation : Saint Memmie 51470

https://chenivessemaquettes.shost.ca

Revenir en haut Aller en bas

Re: HET STATENJACHT 1746, 1/24 sur plans

Message  Carrick le Dim 6 Jan 2013 - 10:51



Bonjour

T'exagères, Tonton Gérard!

Je n'ai pas parlé de quelconquiser les pièces en question, j'ai dit que peut-être nervurer les feuilles serait un fignolage superfaitatoire.
avatar
Carrick

Messages : 3250
Date d'inscription : 23/05/2010
Localisation : Plougastel

Revenir en haut Aller en bas

Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel le Lun 7 Jan 2013 - 8:13

re

merci , les gars , ça motive

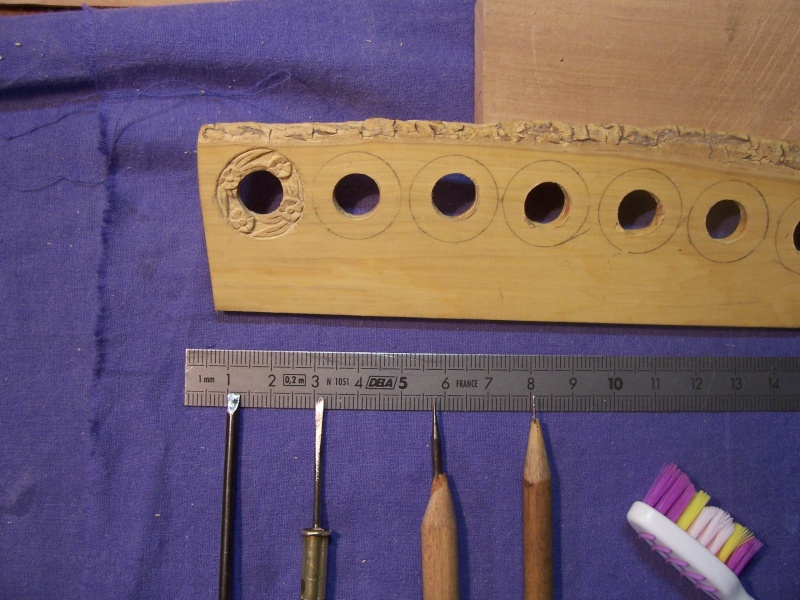

j'ai donc recommencé l'entourage pour ces sabords , cette fois avec 3.5 mm d'epaisseur , j'ai perce le centre avant la sculpture , le dessin est quasi identique , les dernieres finition se fera lors du detourage de ceux ci



p'tit vu de mes outil fabrication maison ,

ciseau plat en acier trempé, ciseau avec un clou , puis ciseau avec le reste d'une petite fraise , et une aiguille seche


reste a en faire encore 11!!!!!
amicalement herve
avatar
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

Re: HET STATENJACHT 1746, 1/24 sur plans

Message  a.piot le Lun 7 Jan 2013 - 8:18

bravo Hervé
avatar
a.piot

Messages : 2599
Date d'inscription : 25/05/2010
Localisation : chatillon sur indre /oleron

https://sites.Google.com/site/voiliersanciens/home

Revenir en haut Aller en bas

Re: HET STATENJACHT 1746, 1/24 sur plans

Message  duc de brabant le Lun 7 Jan 2013 - 22:26

Bonjour,

et bravo Hervé.

Pour vous donner quelques idées de sculpture hollandaise voici deux jolis modèles contemporains de jacht hollandais.
Ce ne sont pas des statenjacht donc pas des états ou provinces, mais néanmoins d'une exécution raffinée.

spiegeljacht 1761

jacht de Brandenbourg 1715

Cliquez sur la grande photo pour l'ouvrir, en bas à droite cliquez la double flêche blanche pour regarder les autres photos de la série.
Sous la grande photo appuyez sur 'groter' pour agrandir encore.

amicalement,
Nick

avatar
duc de brabant

Messages : 332
Date d'inscription : 23/05/2010
Localisation : Assenede (Belgique)

Revenir en haut Aller en bas

Re: HET STATENJACHT 1746, 1/24 sur plans
