La Belle 1/24 - grisuzone

Page 6 sur 8 Précédent  1, 2, 3, 4, 5, 6, 7, 8  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

Re: La Belle 1/24 - grisuzone

Message  grisuzone le Jeu 4 Fév 2016 - 19:58

la barre gouvernail










Ciao

grisuzone

Messages : 158
Date d'inscription : 24/03/2012

Revenir en haut Aller en bas

Re: La Belle 1/24 - grisuzone

Message  grisuzone le Lun 8 Fév 2016 - 14:21

Le matériel arrive dans le vide, vous dites que nous insérons un remplissage en bois? ou vous laisser en suspens?

avatar
grisuzone

Messages : 158
Date d'inscription : 24/03/2012
Localisation : Italia

Revenir en haut Aller en bas

Re: La Belle 1/24 - grisuzone

Message  Pierre Blanc le Lun 8 Fév 2016 - 14:28

Bonjour.
Pour la rigidité il vaudrait mieux mettre un bout de bordage.
avatar
Pierre Blanc

Messages : 2514
Date d'inscription : 24/05/2010
Localisation : Juvignac (34)

Revenir en haut Aller en bas

Re: La Belle 1/24 - grisuzone

Message  Francis Jonet le Lun 8 Fév 2016 - 18:31

Il y a obligatoirement un renfort pris entre les barres d'écusson.
avatar
Francis Jonet

Messages : 5574
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

Re: La Belle 1/24 - grisuzone

Message  grisuzone le Lun 22 Fév 2016 - 15:06

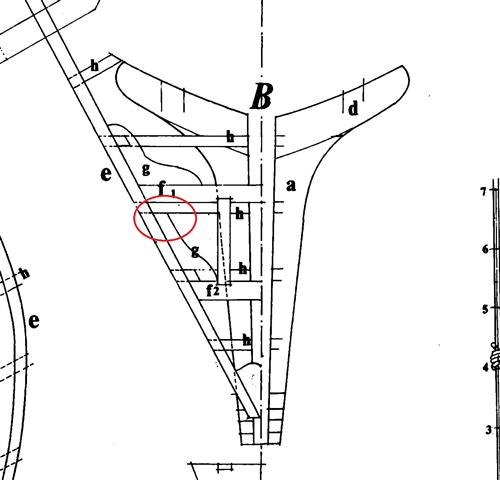

Les dessins (plans) ne sont pas très clair





Je dois travailler comme dans le cercle rouge ou vert? quel est le travail correct?



merci
Angelo
avatar
grisuzone

Messages : 158
Date d'inscription : 24/03/2012
Localisation : Italia

Revenir en haut Aller en bas

Re: La Belle 1/24 - grisuzone

Message  Michel Saunier le Lun 22 Fév 2016 - 17:04

A mon humble avis comme le vert.
avatar
Michel Saunier

Messages : 5399
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Re: La Belle 1/24 - grisuzone

Message  G. Delacroix le Lun 22 Fév 2016 - 17:31

La solution verte implique de couper la tête de certaines jambettes afin d'appliquer les courbatons sur l'envers de la herpe supérieure. C'est une des solutions au problème mais qui isole la herpe supérieure de ses jambettes.
Sur le tracé rouge, la tête de la jambette apparaît et implique donc un raccourcissement du courbaton. La herpe supérieure est mieux soutenue car elle est en liaison direct avec la jambette.
Comme l'ensemble est renforcé par de multiples courbatons, les deux solutions sont possibles.
Notez que sur la solution rouge, la jambette est directement clouée sur la herpe sans pièces intermédiaires (le courbaton et le traversin), c'est surement plus solide vu qu'en plus, la jambette est sensiblement placée au milieu de la herpe. On y perd en esthétique mais la liaison est plus efficace.
Personnellement, j'aurai opté pour la solution rouge du bas en raccourcissant également le grand courbaton de derrière.

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
avatar
G. Delacroix
Admin

Messages : 6454
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Re: La Belle 1/24 - grisuzone

Message  grisuzone le Mar 23 Fév 2016 - 15:40

Merci à tous pour les réponses et disponibilité
Merci Gerard réponse très claire
avatar
grisuzone

Messages : 158
Date d'inscription : 24/03/2012
Localisation : Italia

Revenir en haut Aller en bas

Re: La Belle 1/24 - grisuzone

Message  grisuzone le Mar 22 Mar 2016 - 18:20

Déplacer la discussion ouverte dans le post de Tiziano

Ciao Tiziano...lavoro come sempre eccellente, volevo chiederti un consiglio, dovrei chiodare anche io i riempimenti tra i delfini ed i delfini stessi, nella maggior parte dei modelli viene effettuata una sola chiodatura centrale e non in quinconce come hai fatto tu sul tuo 74 cannoni, volevo un tuo consiglio, secondo te sulla mia piccola barca "La belle" andrebbe bene un'unica chiodatura in linea oppure con chiodi alternati così come hai realizzato tu?
grazie ancora per la tua cortesia.

Chiedo scusa per la traduzione purtroppo effettuata con GOOGLE TRADUTTORE

Bonjour Tiziano ... Excellent travail comme toujours, je voulais vous demander conseil, je spiking je remplit aussi entre les  dauphins et les dauphins eux-mêmes, dans la plupart des modèles un clouage central est effectuée et non quinconce que vous avez fait sur votre 74 canons, je voulais vos conseils, à votre avis sur mon petit bateau "la belle" pourrait tenir dans une seule ligne ou en clouant les clous en alternance comme vous l'avez fait vous?
merci encore pour votre courtoisie.

Je suis désolé pour la traduction, malheureusement, fait avec GOOGLE TRADUCTEUR


OK LA PHOTO? alternant la position des clous
ok comment dessiner avec un crayon in photo?


LES TRAVAUX DE CET Olivier GATINE et aussi FroLICH ... les clous sur un seule et unique ligne





Grazie Gerard


Dernière édition par grisuzone le Mar 22 Mar 2016 - 19:35, édité 1 fois
avatar
grisuzone

Messages : 158
Date d'inscription : 24/03/2012
Localisation : Italia

Revenir en haut Aller en bas

Re: La Belle 1/24 - grisuzone

Message  grisuzone le Lun 18 Avr 2016 - 16:28

l'avancement des travaux






avatar
grisuzone

Messages : 158
Date d'inscription : 24/03/2012
Localisation : Italia

Revenir en haut Aller en bas

Re: La Belle 1/24 - grisuzone

Message  Michel Saunier le Lun 18 Avr 2016 - 17:25

Cette dentelle complexe de poirier est magnifique.J'ai hâte de la voir sur le vaisseau .
avatar
Michel Saunier

Messages : 5399
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Re: La Belle 1/24 - grisuzone

Message  grisuzone le Lun 25 Avr 2016 - 14:30

la partie du beaupré comme fonction de vous que vous avez travaillé?



alors?



ou alors?



Merci
avatar
grisuzone

Messages : 158
Date d'inscription : 24/03/2012
Localisation : Italia

Revenir en haut Aller en bas

Re: La Belle 1/24 - grisuzone

Message  grisuzone le Lun 25 Avr 2016 - 23:18

vascello da 74 cannoni Tavola XLIV
**************
Vaisseau de 74 canons - planche XLIV



ce que vous pensez ?
avatar
grisuzone

Messages : 158
Date d'inscription : 24/03/2012
Localisation : Italia

Revenir en haut Aller en bas

Re: La Belle 1/24 - grisuzone

Message  G. Delacroix le Mar 26 Avr 2016 - 8:28

Pour un petit navire comme La Belle, je verrai quelque chose de simple comme çà :




_______________________________________________
Marine et Modélisme d'Arsenal... le site !
avatar
G. Delacroix
Admin

Messages : 6454
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Re: La Belle 1/24 - grisuzone

Message  grisuzone le Mar 26 Avr 2016 - 14:02

Merci pour tout Jerard
  J'ai toujours besoin de votre aide pour mon travail

Ciao
avatar
grisuzone

Messages : 158
Date d'inscription : 24/03/2012
Localisation : Italia

Revenir en haut Aller en bas

Re: La Belle 1/24 - grisuzone

Message  G. Delacroix le Mar 26 Avr 2016 - 20:05


_______________________________________________
Marine et Modélisme d'Arsenal... le site !
avatar
G. Delacroix
Admin

Messages : 6454
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Re: La Belle 1/24 - grisuzone

Message  grisuzone le Jeu 30 Juin 2016 - 21:04

Bonjour







avatar
grisuzone

Messages : 158
Date d'inscription : 24/03/2012
Localisation : Italia

Revenir en haut Aller en bas

Re: La Belle 1/24 - grisuzone

Message  grisuzone le Ven 1 Juil 2016 - 14:02

Albero bompresso e trinchetto

beaupré d'arbres et de misaine





avatar
grisuzone

Messages : 158
Date d'inscription : 24/03/2012
Localisation : Italia

Revenir en haut Aller en bas

Re: La Belle 1/24 - grisuzone

Message  grisuzone le Dim 7 Aoû 2016 - 22:24

Très lentement, nous avons l'avancement des travaux

Molto lentamente ci sono degli avanzamento lavori








avatar
grisuzone

Messages : 158
Date d'inscription : 24/03/2012
Localisation : Italia

Revenir en haut Aller en bas

Re: La Belle 1/24 - grisuzone

Message  G. Delacroix le Lun 8 Aoû 2016 - 11:44

Clair et net, bravo.

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
avatar
G. Delacroix
Admin

Messages : 6454
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Re: La Belle 1/24 - grisuzone

Message  grisuzone le Ven 12 Aoû 2016 - 14:43

Merci Gerard

Bonjour
Quel est le travail l'image correcte?  FOTO 1 ( une seule pièce) ou FOTO 2 (deux pièces distinctes)?
FOTO 1


FOTO2


LE PLANS
avatar
grisuzone

Messages : 158
Date d'inscription : 24/03/2012
Localisation : Italia

Revenir en haut Aller en bas

Re: La Belle 1/24 - grisuzone

Message  grisuzone le Mar 16 Aoû 2016 - 13:25



avatar
grisuzone

Messages : 158
Date d'inscription : 24/03/2012
Localisation : Italia

Revenir en haut Aller en bas

Re: La Belle 1/24 - grisuzone

Message  G. Delacroix le Mar 16 Aoû 2016 - 14:05

Je verrai bien les dispositions comme ça :




_______________________________________________
Marine et Modélisme d'Arsenal... le site !
avatar
G. Delacroix
Admin

Messages : 6454
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Re: La Belle 1/24 - grisuzone

Message  grisuzone le Mar 16 Aoû 2016 - 14:38

Merci Merci Merci Gerard

Ceci est la solution de Gatine Olivier est possible aussi bien?



avatar
grisuzone

Messages : 158
Date d'inscription : 24/03/2012
Localisation : Italia

Revenir en haut Aller en bas

Re: La Belle 1/24 - grisuzone

Message  G. Delacroix le Mar 16 Aoû 2016 - 15:39

Oui bien-sûr bien que je ne vois pas vraiment l'intérêt de la surlargeur du platbord.

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
avatar
G. Delacroix
Admin

Messages : 6454
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Re: La Belle 1/24 - grisuzone

Message  grisuzone le Mar 16 Aoû 2016 - 17:00

Ok merci encore ... était l'explication que je voulais ...
..maintenant je vois le travail que je peux faire mieux

merci
avatar
grisuzone

Messages : 158
Date d'inscription : 24/03/2012
Localisation : Italia

Revenir en haut Aller en bas

Re: La Belle 1/24 - grisuzone
