L'Amarante scala 1:30 di Giampiero Empty L'Amarante scala 1:30 di Giampiero

Message  giampy1965 Ven 31 Mai - 8:12

Qualche tempo fa, incuriosito dalla nuova monografia di Delacroix, ho ordinato una copia di questa Corvetta, anche per la possibilità di averne la traduzione in italiano.

Il y a quelque temps, fasciné par la nouvelle monographie de Delacroix, j'ai commandé une copie de cette monographie et en même temps parce que il existait la possibilité d'avoir la traduction en italien.

L'Amarante scala 1:30 di Giampiero Amaran10

Ho iniziato a studiarne un po' i disegni e mi è scattata la voglia di provare a costruirla.
Ho deciso, prima di allestire il suo cantiere, di affrontare una delle lavorazioni più rognose (almeno per me) delle costruzioni in carpenteria: gli scalmi di cubìa.
L'idea di fondo è quella di realizzare l'opera viva in pero e l'opera morta al di sopra del galleggiamento, in ebano per ruota di prua e dritto di poppa.

En premier moment, j'ai étudié les dessins et j'ai eu tout de suite envie d'essayer de la construire.
J'ai décidé, avant de préparer le chantier, d'aborder un des travaux plus embêtant (au moins pour moi) des constructions en charpente: les allonges des écubiers.

L'idée initiale est celle de réaliser la carène en poirier et l'œuvre vive, l'étambot et l'étrave en ébène.


La scelta della scala, 1:30, l'ho fatta perchè, dai disegni, mi sembrava troppo minuta nella sua scala originale 1:36 (soprattutto abituato alla scala 1:24 con cui sto lavorando alla Sezione del Fleuron.....)

J'ai choisis de réalisé le model en 1/30, parce que celle du 1/36 me semblai trop petite (surtout étant habitué au 1/24, avec la quelle je travail sur la section du Fleuron......)

Il primo passo è stato quello di costruirmi il caposesto:

le premier pas est celui de construire les couples de coltis:
L'Amarante scala 1:30 di Giampiero Amaran11

L'Amarante scala 1:30 di Giampiero Amaran12

L'Amarante scala 1:30 di Giampiero Amaran13

L'Amarante scala 1:30 di Giampiero Amaran14
giampy1965
giampy1965

Messages : 1030
Date d'inscription : 20/07/2012
Localisation : Italy

Revenir en haut Aller en bas

L'Amarante scala 1:30 di Giampiero Empty Re: L'Amarante scala 1:30 di Giampiero

Message  giampy1965 Ven 31 Mai - 8:13

L'Amarante scala 1:30 di Giampiero Amaran15


Dopo una prima sgrossatura

Après un premier ébauchage
L'Amarante scala 1:30 di Giampiero Amaran16

L'Amarante scala 1:30 di Giampiero Amaran17


Per avere il giusto angolo per i vari scalmi mi sono aiutato con una applicazione per Iphone che fa da inclinometro con il quale ho regolato l'angolo della morsa in cui ho inserito una base orientabile per la lavorazione alla fresatrice

Pour avoir le biai exacte des allonges, je me suis aidé avec une app pour IPhone, qui fait d'inclinomètre et avec la quelle j'ai réglé l'angle de l'étau, dans le quel j'ai mis une base orientable pour le travail à la tupie.
L'Amarante scala 1:30 di Giampiero Amaran18

L'Amarante scala 1:30 di Giampiero Amaran19

Alcuni scalmi hanno la particolarità di una doppia angolatura per accogliere uno scalmo adiacente

Des allonges on la caractéristique d'avoir un double biais,  pour recevoir l'allonge attenant.
giampy1965
giampy1965

Messages : 1030
Date d'inscription : 20/07/2012
Localisation : Italy

Revenir en haut Aller en bas

L'Amarante scala 1:30 di Giampiero Empty Re: L'Amarante scala 1:30 di Giampiero

Message  giampy1965 Ven 31 Mai - 8:15

L'Amarante scala 1:30 di Giampiero Amaran20

Ed ecco qua tutti e dodici gli scalmi che andranno a comporre la prua

Voilà ici tous les douze allonges qui formeront la proue
L'Amarante scala 1:30 di Giampiero Amaran21


Per non rischiare di rovinare la ruota di prua durante la lavorazione degli scalmi, mi sono costruito una ruota provvisoria che andrà rimossa quando otterrò le due "conchiglie".

Pour ne pas abîmer l'étrave au cour de réalisation des allonges, j'ai construit une étrave  provisoire, que j'enlèverai une fois obtenu les deux "coquilles".
L'Amarante scala 1:30 di Giampiero Amaran22

Un primo controllo a secco e successivo incollaggio; ho usato colla alifatica tra gli scalmi mentre normale vinilica tra caposesto e ruota

Un premier control à sec et encollage suivant; j'ai utilisé de la colle aliphatique entre les allonges et colle de menuisier blanche entre le coltis et l'étrave
L'Amarante scala 1:30 di Giampiero Amaran24

Prima sgrossata esterna

Premier ébauchage extérieur
L'Amarante scala 1:30 di Giampiero Amaran25
giampy1965
giampy1965

Messages : 1030
Date d'inscription : 20/07/2012
Localisation : Italy

Revenir en haut Aller en bas

L'Amarante scala 1:30 di Giampiero Empty Re: L'Amarante scala 1:30 di Giampiero

Message  giampy1965 Ven 31 Mai - 8:16

L'Amarante scala 1:30 di Giampiero Amaran26

L'Amarante scala 1:30 di Giampiero Amaran27

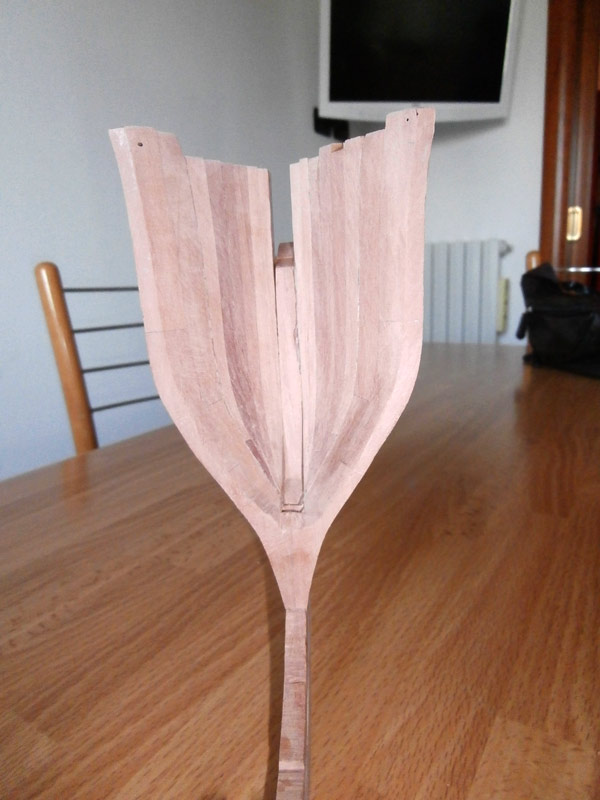

Vista interna
L'Amarante scala 1:30 di Giampiero Amaran28

L'Amarante scala 1:30 di Giampiero Amaran29

L'Amarante scala 1:30 di Giampiero Amaran30
giampy1965
giampy1965

Messages : 1030
Date d'inscription : 20/07/2012
Localisation : Italy

Revenir en haut Aller en bas

L'Amarante scala 1:30 di Giampiero Empty Re: L'Amarante scala 1:30 di Giampiero

Message  giampy1965 Ven 31 Mai - 13:52

La ruota di prua, quella buona!

l'étrave, la bonne!
L'Amarante scala 1:30 di Giampiero Amaran36


Ho pensato a questo sistema per l'innesto delle due diverse essenze

J'ai pensé à ce système d'adent pour les différentes essences
L'Amarante scala 1:30 di Giampiero Amaran32

L'Amarante scala 1:30 di Giampiero Amaran33

L'Amarante scala 1:30 di Giampiero Amaran34


I componenti per la chiglia

les pièces de la quille
L'Amarante scala 1:30 di Giampiero Amaran35
giampy1965
giampy1965

Messages : 1030
Date d'inscription : 20/07/2012
Localisation : Italy

Revenir en haut Aller en bas

L'Amarante scala 1:30 di Giampiero Empty Re: L'Amarante scala 1:30 di Giampiero

Message  giampy1965 Ven 31 Mai - 13:53

La battura
L'Amarante scala 1:30 di Giampiero Amaran37

L'Amarante scala 1:30 di Giampiero Amaran38

L'Amarante scala 1:30 di Giampiero Amaran39

L'Amarante scala 1:30 di Giampiero Amaran40

Le due mortase per l'innesto dello sperone
L'Amarante scala 1:30 di Giampiero Amaran41
giampy1965
giampy1965

Messages : 1030
Date d'inscription : 20/07/2012
Localisation : Italy

Revenir en haut Aller en bas

L'Amarante scala 1:30 di Giampiero Empty Re: L'Amarante scala 1:30 di Giampiero

Message  giampy1965 Ven 31 Mai - 13:58

Durante l'operazione di scollaggio per sostituire la ruota di prua, il caposesto ha ceduto e si è rotto. Ho dovuto rifarlo.
Ho salvato solo le due conchiglie..........
Peccato! Mi sembrava fosse venuto un buon lavoro.....

Il nuovo caposesto:
L'Amarante scala 1:30 di Giampiero Amaran70

L'Amarante scala 1:30 di Giampiero Amaran71

Fortunatamente le due conchiglie calzavano alla perfezione.... Ho temuto tanto di doverle rifare prima di questo momento!
L'Amarante scala 1:30 di Giampiero Amaran72

L'Amarante scala 1:30 di Giampiero Amaran73

L'Amarante scala 1:30 di Giampiero Amaran74
giampy1965
giampy1965

Messages : 1030
Date d'inscription : 20/07/2012
Localisation : Italy

Revenir en haut Aller en bas

L'Amarante scala 1:30 di Giampiero Empty Re: L'Amarante scala 1:30 di Giampiero

Message  giampy1965 Ven 31 Mai - 14:00

L'Amarante scala 1:30 di Giampiero Amaran75

L'Amarante scala 1:30 di Giampiero Amaran76

L'Amarante scala 1:30 di Giampiero Amaran77

L'Amarante scala 1:30 di Giampiero Amaran78
giampy1965
giampy1965

Messages : 1030
Date d'inscription : 20/07/2012
Localisation : Italy

Revenir en haut Aller en bas

L'Amarante scala 1:30 di Giampiero Empty Re: L'Amarante scala 1:30 di Giampiero

Message  G. Delacroix Ven 31 Mai - 14:47

Très joli travail, les ajustements sont bien réalisés. Peut-être un peu trop poncé en haut à bâbord.
L'Amarante scala 1:30 di Giampiero 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 11070
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

L'Amarante scala 1:30 di Giampiero Empty Re: L'Amarante scala 1:30 di Giampiero

Message  giampy1965 Ven 31 Mai - 19:47

Grazie Gerard!
Probabilmente ho levigato un po' troppo ma credo sia nella parte alta in eccesso degli scalmi che poi andrà rifilata.
Intanto ho praticato il foro per l'alloggiamento del bompresso:
L'Amarante scala 1:30 di Giampiero Amara167

L'Amarante scala 1:30 di Giampiero Amara168

L'Amarante scala 1:30 di Giampiero Amara170


Ecco come l'ho realizzato:
L'Amarante scala 1:30 di Giampiero Amara171

L'Amarante scala 1:30 di Giampiero Amara172

giampy1965
giampy1965

Messages : 1030
Date d'inscription : 20/07/2012
Localisation : Italy

Revenir en haut Aller en bas

L'Amarante scala 1:30 di Giampiero Empty Re: L'Amarante scala 1:30 di Giampiero

Message  giampy1965 Ven 31 Mai - 19:49

L'Amarante scala 1:30 di Giampiero Amara173

L'Amarante scala 1:30 di Giampiero Amara174
giampy1965
giampy1965

Messages : 1030
Date d'inscription : 20/07/2012
Localisation : Italy

Revenir en haut Aller en bas

L'Amarante scala 1:30 di Giampiero Empty Re: L'Amarante scala 1:30 di Giampiero

Message  giampy1965 Sam 1 Juin - 17:05

Ho iniziato anche l'assemblaggio della poppa, cominciando dal dritto con la sua battura
L'Amarante scala 1:30 di Giampiero Amaran79

L'Amarante scala 1:30 di Giampiero Amaran80

Anche per il dritto, la parte esterna superiore al galleggiamento l'ho realizzata in ebano con un incastro a palella a filo della battura
L'Amarante scala 1:30 di Giampiero Amaran81

L'Amarante scala 1:30 di Giampiero Amaran82

L'Amarante scala 1:30 di Giampiero Amaran83
giampy1965
giampy1965

Messages : 1030
Date d'inscription : 20/07/2012
Localisation : Italy

Revenir en haut Aller en bas

L'Amarante scala 1:30 di Giampiero Empty Re: L'Amarante scala 1:30 di Giampiero

Message  giampy1965 Sam 1 Juin - 17:07

L'Amarante scala 1:30 di Giampiero Amaran84

L'Amarante scala 1:30 di Giampiero Amaran85


I quatro gaisoni; il secondo è da rifare, non ho considerato il lieve bolzone in quanto funge da appoggio per il tavolato del ponte
L'Amarante scala 1:30 di Giampiero Amaran86


I primi due riempitori
L'Amarante scala 1:30 di Giampiero Amaran87

Prove di posizionamento dell'arcaccia
L'Amarante scala 1:30 di Giampiero Amaran88
giampy1965
giampy1965

Messages : 1030
Date d'inscription : 20/07/2012
Localisation : Italy

Revenir en haut Aller en bas

L'Amarante scala 1:30 di Giampiero Empty Re: L'Amarante scala 1:30 di Giampiero

Message  giampy1965 Sam 1 Juin - 17:08

L'Amarante scala 1:30 di Giampiero Amaran89

L'Amarante scala 1:30 di Giampiero Amaran90

L'Amarante scala 1:30 di Giampiero Amaran91


Ho iniziato uno dei pezzi più complessi dell'architettura navale: il dragante
L'Amarante scala 1:30 di Giampiero Amaran92

L'Amarante scala 1:30 di Giampiero Amaran93
giampy1965
giampy1965

Messages : 1030
Date d'inscription : 20/07/2012
Localisation : Italy

Revenir en haut Aller en bas

L'Amarante scala 1:30 di Giampiero Empty Re: L'Amarante scala 1:30 di Giampiero

Message  giampy1965 Sam 1 Juin - 17:09

L'Amarante scala 1:30 di Giampiero Amaran94

L'Amarante scala 1:30 di Giampiero Amaran95

L'Amarante scala 1:30 di Giampiero Amaran96

L'Amarante scala 1:30 di Giampiero Amaran97

L'Amarante scala 1:30 di Giampiero Amaran98
giampy1965
giampy1965

Messages : 1030
Date d'inscription : 20/07/2012
Localisation : Italy

Revenir en haut Aller en bas

L'Amarante scala 1:30 di Giampiero Empty Re: L'Amarante scala 1:30 di Giampiero

Message  giampy1965 Sam 1 Juin - 17:10

Prove di incastro
L'Amarante scala 1:30 di Giampiero Amaran99

L'Amarante scala 1:30 di Giampiero Amara100

L'Amarante scala 1:30 di Giampiero Amara101

L'Amarante scala 1:30 di Giampiero Amara102

L'Amarante scala 1:30 di Giampiero Amara103
giampy1965
giampy1965

Messages : 1030
Date d'inscription : 20/07/2012
Localisation : Italy

Revenir en haut Aller en bas

L'Amarante scala 1:30 di Giampiero Empty Re: L'Amarante scala 1:30 di Giampiero

Message  a.piot Sam 1 Juin - 17:37

vous avancez bien et tres vite !!! L'Amarante scala 1:30 di Giampiero 743347 L'Amarante scala 1:30 di Giampiero 743347
a.piot
a.piot

Messages : 3763
Date d'inscription : 25/05/2010
Localisation : chatillon sur indre /oleron

https://sites.Google.com/site/voiliersanciens/home

Revenir en haut Aller en bas

L'Amarante scala 1:30 di Giampiero Empty Re: L'Amarante scala 1:30 di Giampiero

Message  giampy1965 Lun 3 Juin - 9:39

Ho iniziato la costruzione delle alette e realtivi scalmi; la difficoltà maggiore è in quella palella leggermente attorcigliata ed aperta.
L'Amarante scala 1:30 di Giampiero Amara145

L'Amarante scala 1:30 di Giampiero Amara146

L'Amarante scala 1:30 di Giampiero Amara147

L'Amarante scala 1:30 di Giampiero Amara148

L'Amarante scala 1:30 di Giampiero Amara149
giampy1965
giampy1965

Messages : 1030
Date d'inscription : 20/07/2012
Localisation : Italy

Revenir en haut Aller en bas

L'Amarante scala 1:30 di Giampiero Empty Re: L'Amarante scala 1:30 di Giampiero

Message  giampy1965 Lun 3 Juin - 9:41

L'Amarante scala 1:30 di Giampiero Amara150

L'Amarante scala 1:30 di Giampiero Amara151

L'Amarante scala 1:30 di Giampiero Amara152

L'Amarante scala 1:30 di Giampiero Amara153

L'Amarante scala 1:30 di Giampiero Amara154

Penso che possa andare....
giampy1965
giampy1965

Messages : 1030
Date d'inscription : 20/07/2012
Localisation : Italy

Revenir en haut Aller en bas

L'Amarante scala 1:30 di Giampiero Empty Re: L'Amarante scala 1:30 di Giampiero

Message  giampy1965 Lun 3 Juin - 9:42

Ho fissato i gaisoni e le alette al massiccio di poppa
----
J'ai terminé les allonges de cornières et du massif de poupe
L'Amarante scala 1:30 di Giampiero Amara155

L'Amarante scala 1:30 di Giampiero Amara156

L'Amarante scala 1:30 di Giampiero Amara157


Altro pezzo molto complicato: il quinto n° 52 su cui si devono incastrare di sbieco le due alette
-------
Autre chose assez compliquée, le couple n° 52 dans lequel vient s'encastrer les pieds des deux allonges de cornière.
L'Amarante scala 1:30 di Giampiero Amara158

L'Amarante scala 1:30 di Giampiero Amara159
giampy1965
giampy1965

Messages : 1030
Date d'inscription : 20/07/2012
Localisation : Italy

Revenir en haut Aller en bas

L'Amarante scala 1:30 di Giampiero Empty Re: L'Amarante scala 1:30 di Giampiero

Message  giampy1965 Lun 3 Juin - 9:44

L'Amarante scala 1:30 di Giampiero Amara160


prova a secco di innesto: qualche piccolo aggiustamento e dovrei esserci
-----
Verification par montage à sec : quelques petits ajustements et ça devrait être bon.
L'Amarante scala 1:30 di Giampiero Amara161

L'Amarante scala 1:30 di Giampiero Amara162

L'Amarante scala 1:30 di Giampiero Amara163

L'Amarante scala 1:30 di Giampiero Amara164
giampy1965
giampy1965

Messages : 1030
Date d'inscription : 20/07/2012
Localisation : Italy

Revenir en haut Aller en bas

L'Amarante scala 1:30 di Giampiero Empty Re: L'Amarante scala 1:30 di Giampiero

Message  giampy1965 Mar 4 Juin - 8:15

Messa in opera degli scalmi d'anca: lavoro decisamente rognoso, l'angolazione del taglio deve essere precisissima per evitare inclinazioni fasulle degli stessi.
Ho anche deciso di chiodare con delle caviglie quadre da 1x1mm di noce.
---------------------
La mise en œuvre de l'allonge de cornière: travail très délicat, l'angle de la coupe doit être très précise afin d'éviter les fausses inclinations.
J'ai aussi décidé d'utiliser des chevilles carrés de 1x1mm en noyer.

L'Amarante scala 1:30 di Giampiero Amara176

L'Amarante scala 1:30 di Giampiero Amara177

L'Amarante scala 1:30 di Giampiero Amara178

L'Amarante scala 1:30 di Giampiero Amara179

L'Amarante scala 1:30 di Giampiero Amara180
giampy1965
giampy1965

Messages : 1030
Date d'inscription : 20/07/2012
Localisation : Italy

Revenir en haut Aller en bas

L'Amarante scala 1:30 di Giampiero Empty Re: L'Amarante scala 1:30 di Giampiero

Message  giampy1965 Mar 4 Juin - 8:16

L'Amarante scala 1:30 di Giampiero Amara181

L'Amarante scala 1:30 di Giampiero Amara182

L'Amarante scala 1:30 di Giampiero Amara183

L'Amarante scala 1:30 di Giampiero Amara184

L'Amarante scala 1:30 di Giampiero Amara185
giampy1965
giampy1965

Messages : 1030
Date d'inscription : 20/07/2012
Localisation : Italy

Revenir en haut Aller en bas

L'Amarante scala 1:30 di Giampiero Empty Re: L'Amarante scala 1:30 di Giampiero

Message  giampy1965 Mar 4 Juin - 8:17

Ho iniziato a dare una prima sgrossata all'eccesso di "grasso"
L'Amarante scala 1:30 di Giampiero Amara186

L'Amarante scala 1:30 di Giampiero Amara187

L'Amarante scala 1:30 di Giampiero Amara188

L'Amarante scala 1:30 di Giampiero Amara189

L'Amarante scala 1:30 di Giampiero Amara190

Prossimamente, l'allestimento del cantiere per poter fissare la chiglia intera e cominciare il lungo lavoro sulle coste
giampy1965
giampy1965

Messages : 1030
Date d'inscription : 20/07/2012
Localisation : Italy

Revenir en haut Aller en bas

L'Amarante scala 1:30 di Giampiero Empty Re: L'Amarante scala 1:30 di Giampiero

Message  daniel11 Mar 4 Juin - 8:51

Bonjour,
Beau travail, L'Amarante scala 1:30 di Giampiero 743347
Comment vous allez emboiter la lisse d’hourdi si l’ensemble est collé ?
J’adore le décalage entre le site italien et le site français Very Happy .
daniel11
daniel11

Messages : 799
Date d'inscription : 24/05/2010
Localisation : Caen

Revenir en haut Aller en bas

L'Amarante scala 1:30 di Giampiero Empty Re: L'Amarante scala 1:30 di Giampiero

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 40 1, 2, 3 ... 20 ... 40  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
