Re: Tranche de l’Artésien au 1/48 ème par Grandmiche

Message  bernardw le Sam 13 Sep 2014 - 18:44

Bonsoir,
Vu que tu fais les critiques toi même, que reste-t-il a dire...
Sinon que c'est du beau travail.
Bravo.

bernardw

Messages : 680
Date d'inscription : 25/05/2010

Revenir en haut Aller en bas

Re: Tranche de l’Artésien au 1/48 ème par Grandmiche

Message  Pierre Blanc le Sam 13 Sep 2014 - 21:50

Bonsoir.
Comme l'a dit Bernard tu fais ton autocritique on ne va pas en rajouter.
Une question de terminologie, entre les 2 préceintes du haut et les 2 du bas il y a une virure de remplissage, les joints sont traités de la même façon que pour les virures ordinaires. Si je me souviens de ce qui est écrit à propos du cloutage (je n'ai pas la mono sous les yeux), pour chaque joint il y a 4 clous et 2 chevilles.
L'ébène est un bois qui éclate facilement, j'en sais quelque chose. Il m'est arrivé de recoller la partie éclatée et par miracle la réparation est pratiquement invisible.
avatar
Pierre Blanc

Messages : 2744
Date d'inscription : 24/05/2010
Localisation : Juvignac (34)

Revenir en haut Aller en bas

Re: Tranche de l’Artésien au 1/48 ème par Grandmiche

Message  Grandmiche le Jeu 23 Oct 2014 - 15:33

Bonjour tout le monde,
Çà fait un petit moment que je n’ai pas posté de photos… Je suis toujours là !



C’est bon ! J’ai fini de border le dessous. Au départ je pensais  (comme beaucoup) laisser un coté non bordé (plus facile aussi…) mais en lisant l’avis de Gérard Delacroix sur le sujet, je me suis ravisé : Pour ma part, je préfère une réalisation complète plus conforme à "l'esprit" de la tranche qui doit montrer le vaisseau de façon réaliste, (bien que le modélisme d'arsenal soit souvent sujet à conventions...).



Du coup, en ne travaillant péniblement qu’une petite heure tous les soirs, j’en ai passé du temps… Ici, on peut voir que j’ai pré percé des virures pour me repérer. Bien sûr, il me reste à faire les clous et les gournables. Un bonne séance d’amusement en perspective (cool…)
Pour le calfatage j’ai utilisé la méthode classique scieur / colle et grattage lame de cutter. Depuis le temps que Gérard 2 s’époumone à nous faire utiliser un grattoir (n’empêche qu’il a raison….)



Vue sur la muraille.



Gros plan sur un sabord pour monter les fameuses feuillures que je redoutais d’exécuter.



Ailleurs, ce n’est pas toujours parfait (mais ça aurait pu être pire). Ce n’est pas si mal.



Séance de cloutage maintenant et après bordage de la deuxième batterie. Pour l’instant je n’ai pas passé de fond dur.
Apres il faut que je pense aussi à contacter Frédéric La Hoche pour les canons.

A+
Grandmiche
avatar
Grandmiche

Messages : 454
Date d'inscription : 24/05/2010
Localisation : PLOGOFF (29) Après, y a plus rien! Si, l'île de Sein...

Revenir en haut Aller en bas

Re: Tranche de l’Artésien au 1/48 ème par Grandmiche

Message  laurent94 le Jeu 23 Oct 2014 - 17:03

C'est du beau travail Grandmiche. Bravo

laurent94

Messages : 510
Date d'inscription : 31/05/2010
Localisation : Villiers sur Marne

Revenir en haut Aller en bas

Re: Tranche de l’Artésien au 1/48 ème par Grandmiche

Message  Grandmiche le Jeu 23 Oct 2014 - 17:10

Merci Laurent. On essaye de faire de son mieux...
avatar
Grandmiche

Messages : 454
Date d'inscription : 24/05/2010
Localisation : PLOGOFF (29) Après, y a plus rien! Si, l'île de Sein...

Revenir en haut Aller en bas

Re: Tranche de l’Artésien au 1/48 ème par Grandmiche

Message  G. Delacroix le Jeu 23 Oct 2014 - 17:12

Beau boulot, la finition est de grande qualité et les feuillures qui font peur sont bien réussies.

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
avatar
G. Delacroix
Admin

Messages : 7023
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Re: Tranche de l’Artésien au 1/48 ème par Grandmiche

Message  Grandmiche le Jeu 23 Oct 2014 - 18:17

Merci, c'est sympa. C'est vrai qu'il y a plein de choses qui fait peur sur cette tranche
avatar
Grandmiche

Messages : 454
Date d'inscription : 24/05/2010
Localisation : PLOGOFF (29) Après, y a plus rien! Si, l'île de Sein...

Revenir en haut Aller en bas

Re: Tranche de l’Artésien au 1/48 ème par Grandmiche

Message  a.piot le Jeu 23 Oct 2014 - 18:43


Bonjour
avatar
a.piot

Messages : 2733
Date d'inscription : 25/05/2010
Localisation : chatillon sur indre /oleron

https://sites.Google.com/site/voiliersanciens/home

Revenir en haut Aller en bas

Re: Tranche de l’Artésien au 1/48 ème par Grandmiche

Message  Grandmiche le Jeu 23 Oct 2014 - 19:08


avatar
Grandmiche

Messages : 454
Date d'inscription : 24/05/2010
Localisation : PLOGOFF (29) Après, y a plus rien! Si, l'île de Sein...

Revenir en haut Aller en bas

Re: Tranche de l’Artésien au 1/48 ème par Grandmiche

Message  Pierre Blanc le Jeu 23 Oct 2014 - 21:40

Bonsoir.
Tu t'en es très bien sorti, le travail est propre.
avatar
Pierre Blanc

Messages : 2744
Date d'inscription : 24/05/2010
Localisation : Juvignac (34)

Revenir en haut Aller en bas

Re: Tranche de l’Artésien au 1/48 ème par Grandmiche

Message  alain le Jeu 23 Oct 2014 - 21:47

très beau travail
alain
avatar
alain

Messages : 321
Date d'inscription : 27/02/2011
Localisation : amiens

Revenir en haut Aller en bas

Re: Tranche de l’Artésien au 1/48 ème par Grandmiche

Message  bernardw le Jeu 23 Oct 2014 - 22:12

Bravo Grandmiche, c'est toujours aussi réussi.
avatar
bernardw

Messages : 680
Date d'inscription : 25/05/2010
Localisation : Paris 15 / La Rochelle

Revenir en haut Aller en bas

Re: Tranche de l’Artésien au 1/48 ème par Grandmiche

Message  J.LANCELLE le Ven 24 Oct 2014 - 10:34

joli travail
avatar
J.LANCELLE

Messages : 171
Date d'inscription : 25/05/2010

Revenir en haut Aller en bas

Re: Tranche de l’Artésien au 1/48 ème par Grandmiche

Message  Grandmiche le Ven 24 Oct 2014 - 11:55

Merci les gars pour vos encouragements. Bonjour
Grandmiche
avatar
Grandmiche

Messages : 454
Date d'inscription : 24/05/2010
Localisation : PLOGOFF (29) Après, y a plus rien! Si, l'île de Sein...

Revenir en haut Aller en bas

Re: Tranche de l’Artésien au 1/48 ème par Grandmiche

Message  Neko le Ven 24 Oct 2014 - 12:02

J'aime autant les photos que le texte qui les accompagne. Toujours du joli travail Grandmiche !
avatar
Neko

Messages : 1718
Date d'inscription : 24/05/2010
Localisation : Amiens

Revenir en haut Aller en bas

Re: Tranche de l’Artésien au 1/48 ème par Grandmiche

Message  Michael Gloaguen le Lun 27 Oct 2014 - 22:22

bonsoir à tous,
pour l'avoir vu en réel à Tregunc ,je vous confirme le trés joli travail de Grandmiche.
Parfois ,il y a un monde entre les photos et la réalité.
la tranche de la Belle Poule m'a bluffé également cheers
bravo Grandmiche
avatar
Michael Gloaguen

Messages : 243
Date d'inscription : 03/03/2014
Localisation : Penmarc'h

Revenir en haut Aller en bas

Re: Tranche de l’Artésien au 1/48 ème par Grandmiche

Message  philoxera le Mar 28 Oct 2014 - 7:33

Bien de vos avis, les tranches de Michel sont de véritables  bijoux. Bravo
bonne journée
Philippee
avatar
philoxera

Messages : 243
Date d'inscription : 04/08/2013
Localisation : clos du poirier 56

Revenir en haut Aller en bas

Re: Tranche de l’Artésien au 1/48 ème par Grandmiche

Message  Grandmiche le Mar 28 Oct 2014 - 21:07

Merci les gars. Vous êtes trop sympa avec moi.   En tout cas, j’ai passé un excellent dimanche à Trégunc. C’est toujours très instructif (et agréable) de discuter avec d’autres modélistes et ça redonne du cœur à l’ouvrage.
Mich
avatar
Grandmiche

Messages : 454
Date d'inscription : 24/05/2010
Localisation : PLOGOFF (29) Après, y a plus rien! Si, l'île de Sein...

Revenir en haut Aller en bas

Re: Tranche de l’Artésien au 1/48 ème par Grandmiche

Message  Grandmiche le Sam 6 Déc 2014 - 8:34

Bonjour à tous,
Quelques nouvelles de l’avancement des travaux. J’ai terminé la séance de cloutage et de gournables !

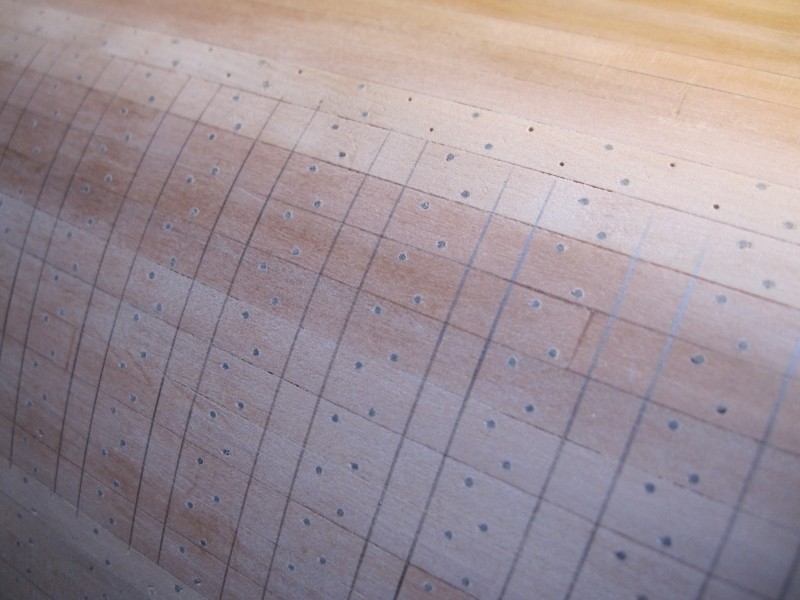

Pour me faciliter la tache, j’ai pré percer 3 virures à la mise en place (par coté) de façon à avoir un point de repère pour le clouage. J’ai tracé ci-dessus pour la mise en place des gournables. Ça m’a fait 3 bloques par coté.



La dimension des gournables !!!!...
Reprenons les classiques :
Les gournables sont issues d'un barreau carré dont l'équarrissage se règle sur la proportion d'une ligne par pouce de largeur sur le droit de la varangue soit 1/12.
Page 100, devis du charpentage de l’Artésien : les membres ont une épaisseur sur le droit de 11 po 9 l et la même dimension au bout des varangues.
Ce qui nous fait 31.7 cm divisé par 12 = 2.64 cm.
Soit au 1 / 48 ème : 0.55 mm et au 1/36 ème : 0.73 mm
Ici, on parle du droit (épaisseur extérieur/intérieur) de la varangue au bout ou au début ? Parce qu’au début près de la  quille ce n’est plus la même dimension… la théorie c’est bien mais pas toujours évident…
Maintenant en lisant l’art du modélisme, Bernard Frolich à percé à 0.8 mm pour ses gournables de son Ambitieux et en fouillant dans les archives de l’ancien forum, la dimension de 0.8 revient souvent pour le 1/48 ème.
Allez hop, fin de la discussion, perçage à 0.8 ! Ça tombe bien parce que ma tréfileuse de joaillier rechigne à descendre en dessous de 0.8 mm. Trous à 0.8 et gournables 0,75 environ.



Mise en place des gournables. Un petit coup de marteau sur leurs têtes puis ponçage. Pas de scoop, j’ai fait comme indiquaient ‘’ les anciens’’. Les gournables sont en noyer



Re traçage pour les clous



La coque terminée !



Je pense que la dimension des gournables en 0.8 ne choque pas de trop avec les clous des préceintes à 0.6 et les autres de la coque à 0.5.
On pourra critiquer les raccords des virures. Pas vraiment maîtrisé le sujet (position des joints et des clous). En regardant le plan à tête reposée, je me suis rappelé qu’il fallait 3+3 clous par raccord…
Pour la position des clous et gournables, je me suis repéré au dessin de Gérard2 (merci).
On verra plus tard pour le fond dur.



Voilà ! Une bonne chose de faite (ouf) et je n’avais pas tout le coté de la coque à faire comme Pierre B et Gérard2…
Je pense que le travail est acceptable mais par contre, comme toujours, j’ai quand même fait ma petite ‘’boulette’’. La position des clous/gournables est représenté du coté droit (par convention, les dessins de la monographie sont toujours du coté droit). Et bien sûr j’ai représenté de la même façon de l’autre coté. C’est en regardant les photos des modèles de Pierre B et de Gérard2 que je me suis aperçu que ‘’eux’’ avaient inversé le sens.
Rien de bien grave, avant que quelqu’un me fasse la réflexion en voyant ma tranche … Mais je regrette surtout de ne pas avoir eu l’intelligence de le découvrir plutôt…Ca parait pourtant si évident quand tu le sais.
J’ai commencé le bordage au niveau de la deuxième batterie.
A+
Grandmiche
avatar
Grandmiche

Messages : 454
Date d'inscription : 24/05/2010
Localisation : PLOGOFF (29) Après, y a plus rien! Si, l'île de Sein...

Revenir en haut Aller en bas

Re: Tranche de l’Artésien au 1/48 ème par Grandmiche

Message  a.piot le Sam 6 Déc 2014 - 8:40

toujours aussi appliqué !!
Bonjour
avatar
a.piot

Messages : 2733
Date d'inscription : 25/05/2010
Localisation : chatillon sur indre /oleron

https://sites.Google.com/site/voiliersanciens/home

Revenir en haut Aller en bas

Re: Tranche de l’Artésien au 1/48 ème par Grandmiche

Message  gérard 2 le Sam 6 Déc 2014 - 8:44

Bonjour,
c'est bien , mais je vais me permettre :
l'épaisseur du bordage diminue en descendant vers la quille, clous et gournables devraient suivre.
Aux extrémité des planches, c'est 2 clous de chaque côté.
Désolé Embarassed mais ça n'enlève rien à la qualité de ton travail.
Je pense qu'il faut maintenant juste reprendre aux extrémité des planches de bordage. Là, ça se voit.
Gérard
avatar
gérard 2

Messages : 3465
Date d'inscription : 25/05/2010
Localisation : Saint Memmie 51470

https://chenivessemaquettes.shost.ca

Revenir en haut Aller en bas

Re: Tranche de l’Artésien au 1/48 ème par Grandmiche

Message  Grandmiche le Sam 6 Déc 2014 - 9:09

Merci Alain.
Merci Gérard, faut pas hésiter à critiquer, bien au contraire ! Je suis là pour apprendre ! Pas pour recevoir des compliments
Effectivement, j’ai trop délimité le diamètre des clous 0.6 pour les préceintes et hop en dessous 0.5 pour le poirier. Tu as raison, il aurait fallu diminuer progressivement. Je n'ai pense à cela.(bien vu ...)
Sur les photos, ça ne se voit pas trop mais j’ai bien 2 clous en extrémité des planches et de l’autre coté une gournable et 1 clou. Mais c’est vrai que ça ne fait « pas carré ». la position des raccords.. pas terrible..
avatar
Grandmiche

Messages : 454
Date d'inscription : 24/05/2010
Localisation : PLOGOFF (29) Après, y a plus rien! Si, l'île de Sein...

Revenir en haut Aller en bas

Re: Tranche de l’Artésien au 1/48 ème par Grandmiche

Message  G. Delacroix le Sam 6 Déc 2014 - 9:20

Grandmiche a écrit:...
Ici, on parle du droit (épaisseur extérieur/intérieur) de la varangue au bout ou au début ? Parce qu’au début près de la  quille ce n’est plus la même dimension… la théorie c’est bien mais pas toujours évident…
...
Non, l'épaisseur (ou la largeur) sur le droit est l'épaisseur avant/arrière de la varangue, celle qu'on peut mesurer sur les faces "droites". L'autre, c'est la largeur ou l'épaisseur sur le tour donc intérieur/extérieur sur la partie courbe du membre.
La largeur sur le droit est constante (en général) donc plus facile à mesurer. C'est sur elle qu'on base plusieurs autres dimensions.
Sinon, beau travail.

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
avatar
G. Delacroix
Admin

Messages : 7023
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Re: Tranche de l’Artésien au 1/48 ème par Grandmiche

Message  Francis Jonet le Sam 6 Déc 2014 - 9:29

Cette carène est du très beau travail, bravo !
avatar
Francis Jonet

Messages : 6002
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

Re: Tranche de l’Artésien au 1/48 ème par Grandmiche

Message  Pierre Blanc le Sam 6 Déc 2014 - 14:55

Bonjour.
Le travail est fait minutieusement.
Concernant le joint entre deux planches, d'après la mono, il doit deux clous par planche plus une cheville, ce qui explique les trois points à chaque extrémité sur le dessin.
avatar
Pierre Blanc

Messages : 2744
Date d'inscription : 24/05/2010
Localisation : Juvignac (34)

Revenir en haut Aller en bas

Re: Tranche de l’Artésien au 1/48 ème par Grandmiche

Message  Grandmiche le Sam 6 Déc 2014 - 15:29

Merci les gars.
Merci Gérard pour ces explications fort intéressante. C’est super car je vais enfin savoir quelles dimensions il faut pour ces foutus gournables. Parce que mine de rien ce n’est pas si clair.
J’ai fait un petit dessin pour être sûr d’être sur la même longueur d’onde. D’après vos explications, je comprends cela :



Moi, je vois que Pierre B et Gérard2 n’ont pas calculé de la même façon. (Perso j’ai fait comme Gérard 2).

Reprenons : Les gournables sont issues d'un barreau carré dont l'équarrissage se règle sur la proportion d'une ligne par pouce de largeur sur le droit de la varangue soit 1/12.

Dans ce cas si le droit c’est la largeur  c’est Pierre qui a raison  (mesure A):

Pierre : Je me suis référé à la bible de JB "leur diamètre est généralement égal au douzième de la largeur du couple sur le droit" (V74, tome I, page 141). Pour moi la largeur du couple est 13mm, le douzième est 1,08mm. Il est possible que je me sois planté, de toutes façons j'ai utilisé du bois ton sur ton et les traces des gournables sont très peu visibles. Par ailleurs, je ne parviens pas à réduire davantage le diamètre avec ma filière, en deça de 1mm je casse.

Les gournables de l’Artésien font du coup 1 mm au 1/48 et 1.44 environ au 1/36

Or Gérard2 et moi, nous avons utilisé la mesure B (le tour au lieu du droit)
Soit au 1 / 48 ème : 0.55 mm et au 1/36 ème : 0.73 mm

Du coup en coupant à 0.8 je m’en sors bien. Quel bord… geek

Mich
avatar
Grandmiche

Messages : 454
Date d'inscription : 24/05/2010
Localisation : PLOGOFF (29) Après, y a plus rien! Si, l'île de Sein...

Revenir en haut Aller en bas

Re: Tranche de l’Artésien au 1/48 ème par Grandmiche

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 6 sur 14 Précédent  1 ... 5, 6, 7 ... 10 ... 14  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
