Re: Goélette à hunier

Message  Menmeur le Mer 12 Nov 2014 - 18:17

Le safran de l'Alcide avec sa mèche bois et une couche d’apprêt sur le tableau arrière

" />

Menmeur

Messages : 63
Date d'inscription : 26/06/2012

Revenir en haut Aller en bas

Goélette à hunier

Message  Menmeur le Mer 26 Nov 2014 - 0:05

Pour le gréement, un site que certains connaissent peut-être. Des schémas parlants pour un moussaillon.

http://goelette-etoile.fr/?page_id=1907
avatar
Menmeur

Messages : 63
Date d'inscription : 26/06/2012
Localisation : Essonnes/Trégor

Revenir en haut Aller en bas

Re: Goélette à hunier

Message  G. Delacroix le Mer 26 Nov 2014 - 7:01

Menmeur a écrit:
Ils sont complets les bossoirs là ? Il ne manquerait pas une pièce à l'intérieur ?

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
avatar
G. Delacroix
Admin

Messages : 6554
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Re: Goélette à hunier

Message  tonton gégé le Mer 26 Nov 2014 - 9:51

Bonjour,

Je ne sais pas si c'est un bon exemple pour votre modèle, mais voici un bossoir de la Recouvrance.

avatar
tonton gégé

Messages : 105
Date d'inscription : 25/05/2010
Localisation : Chatou

Revenir en haut Aller en bas

Re: Goélette à hunier

Message  a.piot le Mer 26 Nov 2014 - 12:43

ben oui ! il manque bien un morceau ! Bonjour
avatar
a.piot

Messages : 2565
Date d'inscription : 25/05/2010
Localisation : chatillon sur indre /oleron

https://sites.Google.com/site/voiliersanciens/home

Revenir en haut Aller en bas

Goélette à hunier

Message  Menmeur le Mer 26 Nov 2014 - 20:59

Merci pour vos réponses concernant les bossoirs à modifier.

Une vue de l'avancée du chantier

" />
avatar
Menmeur

Messages : 63
Date d'inscription : 26/06/2012
Localisation : Essonnes/Trégor

Revenir en haut Aller en bas

Goélette à hunier

Message  Menmeur le Mer 26 Nov 2014 - 21:15

En attendant scie à métaux, limes et huile de coude pour réaliser les ancres d'une seule pièce. La première partie dégrossie et après les limes aiguille.

" />
avatar
Menmeur

Messages : 63
Date d'inscription : 26/06/2012
Localisation : Essonnes/Trégor

Revenir en haut Aller en bas

Re: Goélette à hunier

Message  Francis Jonet le Mer 26 Nov 2014 - 21:55

Chapeau !
Tu n'as pas choisi le plus simple mais tu vas y arriver.
avatar
Francis Jonet

Messages : 5677
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

Goélette à hunier

Message  Menmeur le Mer 26 Nov 2014 - 22:57

C'est vrai Equinoxe 91 que l'usinage d'une pièce d'un seul tenant est difficile. J'avais déjà réalisé l'ancre pour une restauration de Marie Jeanne sur ce principe et en était relativement satisfait. Là je double la quantité et j'espère y arriver.
avatar
Menmeur

Messages : 63
Date d'inscription : 26/06/2012
Localisation : Essonnes/Trégor

Revenir en haut Aller en bas

Goélette à hunier

Message  Menmeur le Jeu 27 Nov 2014 - 23:58

Bonsoir à tous

Je me pose une question à propos des dalots. Sur les photos de l'Alcide (et sur d'autres goélettes) on ne voit pas d'emplacement de dalots. Comment les paquets de mer étaient évacués du pont? La route à Islande n'était certainement pas de tout repos et l'eau devait allègrement baigner le pont.

Merci de vos avis sur la question
avatar
Menmeur

Messages : 63
Date d'inscription : 26/06/2012
Localisation : Essonnes/Trégor

Revenir en haut Aller en bas

Re: Goélette à hunier

Message  Menmeur le Dim 7 Déc 2014 - 18:33

Bonjour à tous,

Quelques nouvelles de l'Alcide qui commence à prendre forme.

Les équipements de pont prennent place peu à peu.

" />

Le poste avant

" />

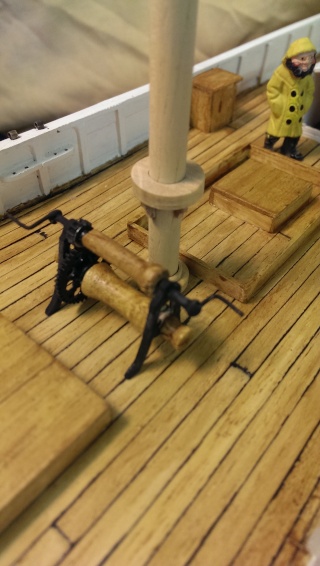

Le treuil à main

" />

Les cadènes

" />

Le problèmes des dalots n'est toujours pas solutionné. Si vous avez une idée par rapport aux images fournies au début de ce post, je suis preneur...
avatar
Menmeur

Messages : 63
Date d'inscription : 26/06/2012
Localisation : Essonnes/Trégor

Revenir en haut Aller en bas

Re: Goélette à hunier

Message  breton 29 le Dim 7 Déc 2014 - 18:46

Bonsoir,
Je connais trois sortes de dalots pour les coques en bois:(1) une fente d'environ trois centimètres tout le long du pavois, (2) une trappe en bois qui se ferme à la main coulissante se maintenant ouverte par une feuillure et enfin (3) un dalot 1/3-2/3 c'est à dire que la trappe pivote sur un axe disposé au 2/3 de sa hauteur, la partie 2/3 venant butée sur la coque s'ouvrant vers l'extérieur et la partie 1/3 venant en butée sur le pavois à l'intérieur.
Le fonctionnement en est qui le paquet de mer ne pouvait pas ouvrir le dalot (2/3 contre 1/3) et dans l'autre sens la poussée se faisant sur les 2/3 contre le 1/3 restant.
Si pas très clair je ferai un petit croquis.
avatar
breton 29

Messages : 692
Date d'inscription : 25/05/2010
Localisation : Plogoff

http://www.bateaucapsizun.net/

Revenir en haut Aller en bas

Goélette à hunier

Message  Menmeur le Dim 7 Déc 2014 - 18:52

Merci Breton 29 pour ces explications claires. Ce qui m'étonne est de ne pas visualiser sur la coque d'origine un de ces trois principes.??
avatar
Menmeur

Messages : 63
Date d'inscription : 26/06/2012
Localisation : Essonnes/Trégor

Revenir en haut Aller en bas

Re: Goélette à hunier

Message  Menmeur le Sam 18 Juil 2015 - 22:10

Bonsoir,

Après un long moment occupé à différentes contraintes, j'ai pu toutefois continuer à travailler sur l'Alcide de Lannion.

Une visite au musée de la pêche de Paimpol m'a permis de trouver beaucoup d'inspiration. Comme je l'avais précisé, il y a quelques mois, vu le peu de documents sur cette goélette, j'ai du m'inspirer de plusieurs sources pour arriver à mes fins. Voici une vue générale du bateau.


avatar
Menmeur

Messages : 63
Date d'inscription : 26/06/2012
Localisation : Essonnes/Trégor

Revenir en haut Aller en bas

Re: Goélette à hunier

Message  Francis Jonet le Sam 18 Juil 2015 - 22:18

Il est beau ton travail.
Mais n'as-tu pas autre chose que cette pub pour nous faire parvenir l'avancement de ton modèle ?

Je sais, ça fait vieux c.., mais je ne supporte pas plus la pub à la télé que sur le forum.

P.S. : la publicité ne vise que les indécis incapables de faire un choix.
avatar
Francis Jonet

Messages : 5677
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

Goélette à hunier

Message  Menmeur le Sam 18 Juil 2015 - 22:41

Equinoxe91,
Voici une deuxième tentative. Je ne suis pas spécialiste mais espère que cette autre méthode sera satisfaisante.

Je comprends parfaitement le raz le bol des pubs.




avatar
Menmeur

Messages : 63
Date d'inscription : 26/06/2012
Localisation : Essonnes/Trégor

Revenir en haut Aller en bas

Re: Goélette à hunier

Message  Francis Jonet le Dim 19 Juil 2015 - 11:48

Appelle moi Francis, c'est plus sympa.
avatar
Francis Jonet

Messages : 5677
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

Re: Goélette à hunier

Message  Menmeur le Dim 19 Juil 2015 - 15:52

Ok Francis,

Voici une nouvelle vue de L'Alcide. Cette goélette va rejoindre mon Dundee dans son dernier lieu d'activité (Trégastel).
Avant, il me reste à réaliser une vitrine pour protéger des poussières et autres nuisances.

avatar
Menmeur

Messages : 63
Date d'inscription : 26/06/2012
Localisation : Essonnes/Trégor

Revenir en haut Aller en bas

Bravo ...

Message  daniel54 le Dim 19 Juil 2015 - 17:31

Trés beau travail tout en finesse et précision.
avatar
daniel54

Messages : 12
Date d'inscription : 07/12/2014
Localisation : Vandoeuvre les Nancy

Revenir en haut Aller en bas

Re: Goélette à hunier

Message  daniel54 le Mar 8 Sep 2015 - 18:46

Trés beau travail ... merci du partage !
avatar
daniel54

Messages : 12
Date d'inscription : 07/12/2014
Localisation : Vandoeuvre les Nancy

Revenir en haut Aller en bas

Re: Goélette à hunier

Message  Menmeur le Mar 8 Sep 2015 - 19:38

Merci Daniel54. Voici quelques clichés du bateau arrivé à bon port et protégé dans son écrin. J'aime bien le côté noir et blanc qui "patine" un peu plus l'ensemble.

" />
" />
" />
avatar
Menmeur

Messages : 63
Date d'inscription : 26/06/2012
Localisation : Essonnes/Trégor

Revenir en haut Aller en bas

Re: Goélette à hunier

Message  daniel54 le Mar 8 Sep 2015 - 21:15

je viens de terminer la goëlette l'Etoile et je ne suis pas encore rendu à la qualité de ton travail.

avatar
daniel54

Messages : 12
Date d'inscription : 07/12/2014
Localisation : Vandoeuvre les Nancy

Revenir en haut Aller en bas

Re: Goélette à hunier

Message  daniel54 le Mar 8 Sep 2015 - 21:17

avatar
daniel54

Messages : 12
Date d'inscription : 07/12/2014
Localisation : Vandoeuvre les Nancy

Revenir en haut Aller en bas

Re: Goélette à hunier

Message  Menmeur le Mar 8 Sep 2015 - 22:00

Bravo pour Ta goélette Daniel54.

Des photos de détail du pont et du gréement seraient bienvenues pour voir l'équipement. La forme du tableau arrière est étonnante. La photo déforme certainement la réalité.
Personnellement j'aime les imperfections qui signent la fabrication d'un canot. Ta coque semble parfaite (trop parfaite) sans trace des virures ni du doublage des œuvres vives.
En tout cas on sent le soin apporté à la construction.
avatar
Menmeur

Messages : 63
Date d'inscription : 26/06/2012
Localisation : Essonnes/Trégor

Revenir en haut Aller en bas

Re: Goélette à hunier

Message  daniel54 le Mar 8 Sep 2015 - 22:55







avatar
daniel54

Messages : 12
Date d'inscription : 07/12/2014
Localisation : Vandoeuvre les Nancy

Revenir en haut Aller en bas

Re: Goélette à hunier

Message  daniel54 le Mar 8 Sep 2015 - 23:03

voilà à ta demande quelques photos supplémentaires mais je pourrai faire un pas à pas de tout ce travail si celà peut servir à d'autres !
Bien amicalement,
Daniel.
J'ai réaliser également la maquette d'un thonier bien connu ; "La Marie-Jeanne"




et actuellement je travail sur un langoustier : "Le Camaret"

avatar
daniel54

Messages : 12
Date d'inscription : 07/12/2014
Localisation : Vandoeuvre les Nancy

Revenir en haut Aller en bas
