Re: La Diligente au 1/72 par Trodat44

Message  Carrick le Ven 21 Oct 2016 - 23:39


Bonjour

René, si tu te sers d'un flash, ce serait plutôt l'ombre de ton pare-soleil en bout d'objectif, je pense. sunny

Carrick

Messages : 3223
Date d'inscription : 23/05/2010

Revenir en haut Aller en bas

Re: La Diligente au 1/72 par Trodat44

Message  trodat44 le Sam 22 Oct 2016 - 10:38

Bonjour,
Pour répondre à André, je n'utilise pas de flash mais c'est l'ombre de mon objectif la cause de mes médiocre photos entre autres.
Je vais, je pense investir dans un mini studio ou le fabriquer à voir.
René
avatar
trodat44

Messages : 166
Date d'inscription : 26/05/2010
Localisation : Cherbourg

Revenir en haut Aller en bas

Re: La Diligente au 1/72 par Trodat44

Message  trodat44 le Lun 24 Oct 2016 - 19:09

Bonsoir,

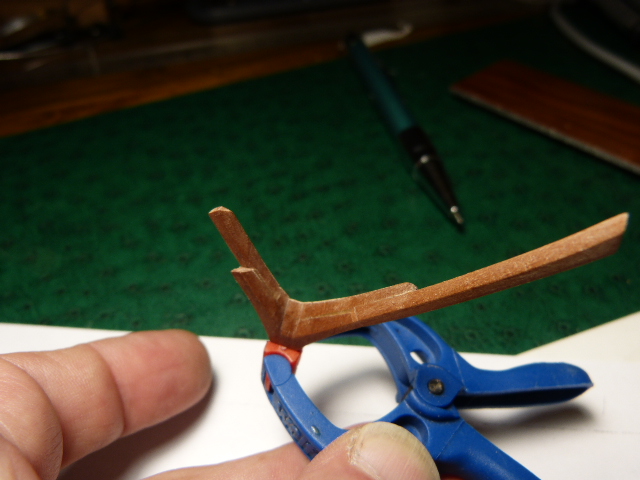

J'ai reçu mon bois et du coup j'ai repris la confection des couples. J'ai fais une première ébauche sur le n°50. Je ne suis pas satisfait
mais j'ai vu les erreurs à ne pas commettre donc je vous le présente mais il est à "démonter et à repeindre" dans le jargon figuriniste.
En fait, il va rejiondre la boite à déchets

Smile

Very Happy

Cool

Suspect

What a Face

No
Une après midi de foutue Sad
René
avatar
trodat44

Messages : 166
Date d'inscription : 26/05/2010
Localisation : Cherbourg

Revenir en haut Aller en bas

Re: La Diligente au 1/72 par Trodat44

Message  EricLem le Lun 24 Oct 2016 - 20:18

les coupes des joints entre genoux, allonges et varangues sont toujours à angle droit, tu t'es trompé .
avatar
EricLem

Messages : 2308
Date d'inscription : 27/05/2010
Localisation : Quimper

http://pagesperso-orange.fr/maquettes-marine/Index.html

Revenir en haut Aller en bas

Re: La Diligente au 1/72 par Trodat44

Message  G. Delacroix le Lun 24 Oct 2016 - 21:30

René ne s'est pas trompé, il a suivi le plan.
Sur les dessins d'époque des bâtiments de Méditerranée, les joints sont toujours représentés de cette façon, c'est à dire à l''horizontale. Or il s'agit manifestement d'une anomalie ou au mieux d'une convention.
A stade où René est arrivé, ce n'est pas bien grave d'autant qu'il faut refaire cette membrure.
Le bout des éléments de la membrure doivent être coupés franchement en travers comme n'importe quel pièce de bois et non en biais.
J'avais complètement oublié cette "particularité" du dessin des membrures du Levant.


_______________________________________________
Marine et Modélisme d'Arsenal... le site !
avatar
G. Delacroix
Admin

Messages : 6554
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Re: La Diligente au 1/72 par Trodat44

Message  trodat44 le Lun 24 Oct 2016 - 22:24

C'est vrai que j'ai suivi le plan et pas évident de ce le représenté dans le cerveau. La pièce est partie au recyclage l'autre est déjà en cours de
réalisation. Je vous la présenterai demain.
Merci pour ces éclairages
René
avatar
trodat44

Messages : 166
Date d'inscription : 26/05/2010
Localisation : Cherbourg

Revenir en haut Aller en bas

Re: La Diligente au 1/72 par Trodat44

Message  Michel Saunier le Lun 24 Oct 2016 - 23:43

J'ai connu plusieurs caisses de "recyclage" depuis les débuts du SR, la cheminée aussi. Avec l'expérience le flux diminue beaucoup, mais continue.
Courage, c'est un vrai défi comme je les aime.
avatar
Michel Saunier

Messages : 5536
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Re: La Diligente au 1/72 par Trodat44

Message  Alain Fosse le Mar 25 Oct 2016 - 10:25

G. Delacroix a écrit:
Le bout des éléments de la membrure doivent être coupés franchement en travers comme n'importe quel pièce de bois et non en biais.
J'avais complètement oublié cette "particularité" du dessin des membrures du Levant.

Ah bon ? Pourtant, il est bien dit dans la mono : "L'extrèmité de ces pièces est travaillée en y façonnant un chanfrein de 1 po 1/2 " Il ne faut pas en tenir compte ? Ou alors, comme je le pense, faut-il après avoir coupé droit, réaliser le léger chanfrein indiqué ?



Finalement, j'ai bien fait de mettre tous mes couples à la poubelle parce que l'alignement des genoux ne me plaisait pas.

Pour ma part, je reprendrai tout cela après les Franciliades lorsque que notre "invité d'honneur" et papa de la mono aura répondu au feu roulant de mes questions. Le voilà prévenu.

avatar
Alain Fosse

Messages : 2119
Date d'inscription : 24/05/2010
Localisation : Fontenay-sous-Bois

http://alainfosse.com/Accueil/Des_bateaux.html

Revenir en haut Aller en bas

Re: La Diligente au 1/72 par Trodat44

Message  G. Delacroix le Mar 25 Oct 2016 - 10:54

Si vous avez coupé les extrémités droites, ce chanfrein est correct. Si c'est l'autre cas, qu'on m'avait conseillé à l'époque, ce sera plus compliqué.
Dans la réalité, les extrémités des pièces ne sont pas alignées au cordeau. On ne va pas mutiler une belle pièce de bois pour d'absurdes raisons esthétiques invisibles une fois la coque bordée.


_______________________________________________
Marine et Modélisme d'Arsenal... le site !
avatar
G. Delacroix
Admin

Messages : 6554
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Re: La Diligente au 1/72 par Trodat44

Message  Pierre Rouanne le Mar 25 Oct 2016 - 11:42

G. Delacroix a écrit:
Dans la réalité, les extrémités des pièces ne sont pas alignées au cordeau. On ne va pas mutiler une belle pièce de bois pour d'absurdes raisons esthétiques invisibles une fois la coque bordée.


C'est ce qu'avait expliqué Arthur Molle aux championnats du Monde à Chateaulin en 2004.

Pierre
avatar
Pierre Rouanne

Messages : 4756
Date d'inscription : 21/05/2010
Localisation : Le Roc St André 56460

http://pagesperso-orange.fr/pierre.rouanne/

Revenir en haut Aller en bas

Re: La Diligente au 1/72 par Trodat44

Message  Alain Fosse le Mar 25 Oct 2016 - 13:50

G. Delacroix a écrit:Dans la réalité, les extrémités des pièces ne sont pas alignées au cordeau. On ne va pas mutiler une belle pièce de bois pour d'absurdes raisons esthétiques invisibles une fois la coque bordée.

C'est exacte. Mais au 1/36 un écart visible de plusieurs millimètres se traduit à l'échelle 1 par plusieurs centimètres. Et, sur mon (futur) modèle la coque n'est bordée, donc autant faire aussi propre que possible.
Du moins est-ce ma conception de la chose : je tends toujours vers le parfait pour arriver, quelques rares fois, à de l'acceptable.
Very Happy
avatar
Alain Fosse

Messages : 2119
Date d'inscription : 24/05/2010
Localisation : Fontenay-sous-Bois

http://alainfosse.com/Accueil/Des_bateaux.html

Revenir en haut Aller en bas

Re: La Diligente au 1/72 par Trodat44

Message  trodat44 le Mar 25 Oct 2016 - 16:03

Bonsoir,

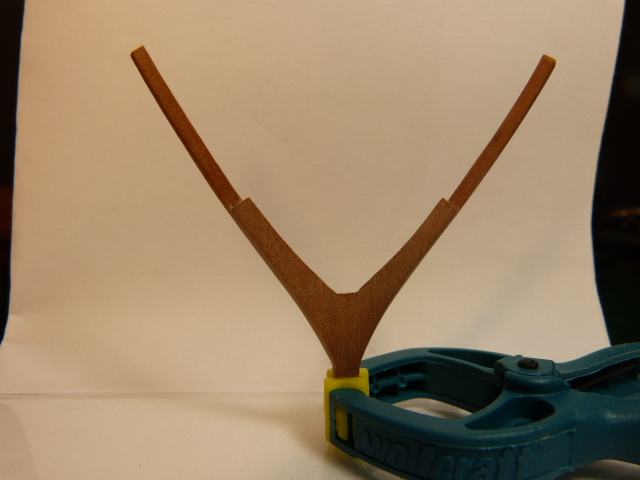

Après une nuit de sommeil réparatrice, je reviens avec la membrure n°50.
Rolling Eyes Allez je me lance!





René
avatar
trodat44

Messages : 166
Date d'inscription : 26/05/2010
Localisation : Cherbourg

Revenir en haut Aller en bas

Re: La Diligente au 1/72 par Trodat44

Message  G. Delacroix le Mar 25 Oct 2016 - 17:17

Il a l'air très correct ce début de membrure, notez que les deux allonges sont deux pièces différentes clouées sur la troisième pièce.


_______________________________________________
Marine et Modélisme d'Arsenal... le site !
avatar
G. Delacroix
Admin

Messages : 6554
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Re: La Diligente au 1/72 par Trodat44

Message  trodat44 le Mar 25 Oct 2016 - 17:35

Merci, mais mes allonges sont bien deux pièces différentes comme le montre la photo ci-après.


René
avatar
trodat44

Messages : 166
Date d'inscription : 26/05/2010
Localisation : Cherbourg

Revenir en haut Aller en bas

Re: La Diligente au 1/72 par Trodat44

Message  G. Delacroix le Mar 25 Oct 2016 - 17:36

Ah oui, là on voit mieux

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
avatar
G. Delacroix
Admin

Messages : 6554
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Re: La Diligente au 1/72 par Trodat44

Message  Francis Jonet le Mer 26 Oct 2016 - 7:14

Il y a un net progrès... pour les prises de vues sunny
avatar
Francis Jonet

Messages : 5677
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

Re: La Diligente au 1/72 par Trodat44

Message  trodat44 le Mer 26 Oct 2016 - 9:59

J'ai ouvert la notice de l'appareil photo
René
avatar
trodat44

Messages : 166
Date d'inscription : 26/05/2010
Localisation : Cherbourg

Revenir en haut Aller en bas

Re: La Diligente au 1/72 par Trodat44

Message  trodat44 le Mar 22 Nov 2016 - 17:45

Bonjour tous,

Je n'ai pas abandonné. Je découpe, je découpe, je découpe...............D'ici une quinzaine, j'espère pouvoir vous présenter quelques photos sur l'avancé de la diligente.
Bon courage à moi
René
avatar
trodat44

Messages : 166
Date d'inscription : 26/05/2010
Localisation : Cherbourg

Revenir en haut Aller en bas

Re: La Diligente au 1/72 par Trodat44

Message  péji le Mar 22 Nov 2016 - 18:47

Oui, bon courage à toi, on sait ce que c'est ...

Cordialement.

Patrick
avatar
péji

Messages : 546
Date d'inscription : 14/06/2010
Localisation : POISSY

Revenir en haut Aller en bas

Re: La Diligente au 1/72 par Trodat44

Message  trodat44 le Ven 9 Déc 2016 - 17:47

Bonsoir tous,

Afin que vous ne m'oubliez pas, et après des heures (pas assez à mon goût) de découpage
je commence les assemblages. Beaucoup ont fini dans la boîte à déchets  Sad (cassés ou côtes mangées)

Au départ, je ne faisais pas assez "gras" maintenant j'ai compris



C'est bien moi, on reconnaît la qualité des photos............... Very Happy
René
avatar
trodat44

Messages : 166
Date d'inscription : 26/05/2010
Localisation : Cherbourg

Revenir en haut Aller en bas

Re: La Diligente au 1/72 par Trodat44

Message  G. Delacroix le Ven 9 Déc 2016 - 18:12

C'est très bien tout ça, celles que vous présentez ont une apparence très correcte.


_______________________________________________
Marine et Modélisme d'Arsenal... le site !
avatar
G. Delacroix
Admin

Messages : 6554
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Re: La Diligente au 1/72 par Trodat44

Message  trodat44 le Sam 10 Déc 2016 - 11:44

Bonjour tous,
En images la pose des chevilles

Sur un support (indispensable si l'on ne veut rien casser....) j'ai fixé le couple.

Les instruments de tortures  affraid

Perçage et alésage (grossi 30x)

La cheville en noyer

Après quelques coups de marteau (très légers les coups bien sur...)

Après ponçage et fondur
Y'a plus qu'à continuer............................................
René
avatar
trodat44

Messages : 166
Date d'inscription : 26/05/2010
Localisation : Cherbourg

Revenir en haut Aller en bas

Re: La Diligente au 1/72 par Trodat44

Message  pollux le Sam 10 Déc 2016 - 12:54

C'est migratoire... affraid
Du bon travail, quelle patience !
avatar
pollux

Messages : 1265
Date d'inscription : 26/05/2010
Localisation : La Rochelle

Revenir en haut Aller en bas

Re: La Diligente au 1/72 par Trodat44

Message  Francis Jonet le Sam 10 Déc 2016 - 12:59

Attention René ! Si par la suite tu as besoin de faire des collages, le fondur les rend souvent inopérants.
avatar
Francis Jonet

Messages : 5677
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

Re: La Diligente au 1/72 par Trodat44

Message  trodat44 le Sam 10 Déc 2016 - 13:11

Oui, je sais mais le fondur est posé sur la face uniquement. Les cotés qui vont recevoir les futures pièces à coller sont vierges de colle.
L'espace entre chaque couple est de 6mm environ donc une fois collé y a plus beaucoup d'espace pour fignoler.
René
avatar
trodat44

Messages : 166
Date d'inscription : 26/05/2010
Localisation : Cherbourg

Revenir en haut Aller en bas

Re: La Diligente au 1/72 par Trodat44

Message  trodat44 le Sam 10 Déc 2016 - 16:04

J'ai simplifié la technique du début pour assembler les membrures beaucoup plus "rapide"

Découpage des différentes pièces à la bocfils

Copie du plan fixé sur un support


Collage sur la copie du plan d'une allonge à la colle écolier



Mise à nu Embarassed suivant les repères

Encollage à la colle de grands cette fois

Pressage à la gueuse (pas la bière....)
Plus qu'à attendre que ça sèche Sleep
René
avatar
trodat44

Messages : 166
Date d'inscription : 26/05/2010
Localisation : Cherbourg

Revenir en haut Aller en bas
