Nave Vikinga de Gokstad   Empty Nave Vikinga de Gokstad

Message  liberto le Mar 31 Oct - 21:24

La grande majorité nous avons une référence de la fameuse … le Vaisseau Vikinga de Gokstad, savons qu'il prend un nom du lieu où elle a été trouvée par Nicolay Nicolaysen dans la ferme Gohstad dans Sande Fjord, la Norvège en 1880, il avait une longueur de 24 mètres et une manche de 5,50 mètres aprox. comme le vaisseau d'Oseberg elle est construite d'un chêne, avec seize tables par bande, il est estimé que totalement équipée il pouvait avoir pesé environ 20 tonnes. Le modèle qui j'initie (j'escalade un 1/40) est quelque chose de plus petit il aura une longueur de 60 cm et une manche de 14 cm.
Des saluts cordiaux. Liberto

liberto

Messages : 27
Date d'inscription : 23/12/2016
Localisation : Gador -- Almeria -- España

Revenir en haut Aller en bas

Nave Vikinga de Gokstad   Empty Re: Nave Vikinga de Gokstad

Message  liberto le Mar 31 Oct - 21:27

Nave Vikinga de Gokstad   00211
Nave Vikinga de Gokstad   00311
Nave Vikinga de Gokstad   00411
Nave Vikinga de Gokstad   00511
Nave Vikinga de Gokstad   00611
Nave Vikinga de Gokstad   00711
Nave Vikinga de Gokstad   00811
Nave Vikinga de Gokstad   00911
Nave Vikinga de Gokstad   01011
Nave Vikinga de Gokstad   01111

liberto

Messages : 27
Date d'inscription : 23/12/2016
Localisation : Gador -- Almeria -- España

Revenir en haut Aller en bas

Nave Vikinga de Gokstad   Empty Re: Nave Vikinga de Gokstad

Message  Michel Saunier le Mar 31 Oct - 21:47

Beau travail, cela promet un beau modèle.
Plusieurs de ces navires ont été exposés lors des Franciliades 2016.
Michel Saunier
Michel Saunier

Messages : 6643
Date d'inscription : 24/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Nave Vikinga de Gokstad   Empty Re: Nave Vikinga de Gokstad

Message  liberto le Mer 1 Nov - 4:57

Bonsoir Michel, j'ai visité Ils Premiéres Franciliades, vuetra exposition de modélisme d'arsenal, et ai pu apprécier encore une fois le grand esprit de collaboration qui existe et les travaux extraordinaires que vous êtes capables de réaliser, ma félicitation la plus sincère.

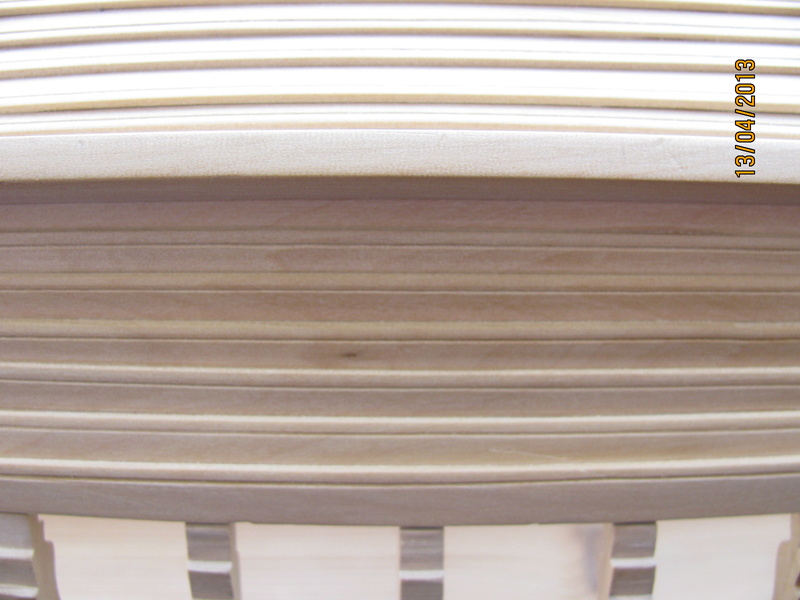

Ensuite je passe quelques images, saluts LibertoNave Vikinga de Gokstad   01311
Nave Vikinga de Gokstad   01511
Nave Vikinga de Gokstad   01711
Nave Vikinga de Gokstad   01911
Nave Vikinga de Gokstad   02111
Nave Vikinga de Gokstad   02211
Nave Vikinga de Gokstad   02311
Nave Vikinga de Gokstad   2511
Nave Vikinga de Gokstad   02611
Nave Vikinga de Gokstad   02810

liberto

Messages : 27
Date d'inscription : 23/12/2016
Localisation : Gador -- Almeria -- España

Revenir en haut Aller en bas

Nave Vikinga de Gokstad   Empty Re: Nave Vikinga de Gokstad

Message  liberto le Mer 1 Nov - 19:20

Buenos días amigos, os envío nuevas imágenes.
Saludos Liberto
Nave Vikinga de Gokstad   02910
Nave Vikinga de Gokstad   03010
Nave Vikinga de Gokstad   03110
Nave Vikinga de Gokstad   03210
Nave Vikinga de Gokstad   03310
Nave Vikinga de Gokstad   03410
Nave Vikinga de Gokstad   03510
Nave Vikinga de Gokstad   03610
Nave Vikinga de Gokstad   03710
Nave Vikinga de Gokstad   03810
Nave Vikinga de Gokstad   03910
Nave Vikinga de Gokstad   04010
Nave Vikinga de Gokstad   04110

liberto

Messages : 27
Date d'inscription : 23/12/2016
Localisation : Gador -- Almeria -- España

Revenir en haut Aller en bas

Nave Vikinga de Gokstad   Empty Re: Nave Vikinga de Gokstad

Message  Michele Padoan le Mer 1 Nov - 19:29

Complimenti, ottimo lavoro. Molto bene il fasciame sovrapposto, semplice da vedere ma non lo è affatto, anzi.
******************************
Compliments, excellent travail. Très bien le bordage à clins, facile à voir mais pas du tout, au contraire.
Michele Padoan
Michele Padoan

Messages : 989
Date d'inscription : 04/11/2012
Localisation : conche di codevigo(PD) ITALIA

Revenir en haut Aller en bas

Nave Vikinga de Gokstad   Empty Re: Nave Vikinga de Gokstad

Message  a.piot le Mer 1 Nov - 19:52

Superbe travail Nave Vikinga de Gokstad   743347
a.piot
a.piot

Messages : 2953
Date d'inscription : 25/05/2010
Localisation : chatillon sur indre /oleron

https://sites.Google.com/site/voiliersanciens/home

Revenir en haut Aller en bas

Nave Vikinga de Gokstad   Empty Re: Nave Vikinga de Gokstad

Message  pollux le Mer 1 Nov - 19:54

C'est de toute beauté avec une finition très soignée.
Nave Vikinga de Gokstad   522816
pollux
pollux

Messages : 1872
Date d'inscription : 26/05/2010
Localisation : La Rochelle

Revenir en haut Aller en bas

Nave Vikinga de Gokstad   Empty Re: Nave Vikinga de Gokstad

Message  gérard 2 le Mer 1 Nov - 20:58

Bonjour,
à voir la qualité, je me suis demandé un moment si c'était du kit amélioré ou pas.
Dommage que ce ne soit pas (me semble-t-il) du vrai bordage à clins, c'est à dire avec chaque planche de bordage amincie là où elle recouvre le précédente. Et pour en avoir tâté, je peux vous dire que c'est un vrai gouffre à bois, chaque ligne de bordée étant découpée dans la masse, après avoir pris le patron sur le bordage précédent.
Gérard
gérard 2
gérard 2

Messages : 3850
Date d'inscription : 25/05/2010
Localisation : Saint Memmie 51470

http://www.chenivessemaquettes.fr

Revenir en haut Aller en bas

Nave Vikinga de Gokstad   Empty Re: Nave Vikinga de Gokstad

Message  G. Delacroix le Mer 1 Nov - 21:25

Les planches du bordage ne sont pas obligatoirement amincies dans la partie du recouvrement, elles le sont aux extrémités pour s'intégrer dans la râblure (quand il y en a une).
Le travail sur ce modèle est très propre mais la taille des membrure me parait exagérément épaisses, elles font au moins le double de ce qu'elles devraient mesurer. Ces navires sont d'une construction très légère normalement.

Nave Vikinga de Gokstad   522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 7557
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Nave Vikinga de Gokstad   Empty Re: Nave Vikinga de Gokstad

Message  Huit Amis le Mer 1 Nov - 22:24

La construction à clins sur des couples endentés n'étaient pas celle pratiquée à l'époque .
les membrures en arc de cercle continu nécessitaient un "repos" en sifflet permettant le suivi de la courbure à la virure suivante
les virures n'étaient pas d'égale largeur ni d'épaisseur ( en particulier au galbord et à la 14 ° qui recevait les avirons)
les huit virures des fonds étaient liées aux couples, par l'intermédiaire d'un taquet , pour semble- t- il donner une souplesse à l'ensemble
les trois derniers bordés étaient supportés de 3 en 3 couples des fonds par des structures accolées et non pas en suivi de ces derniers
le pont n'était pas continu mais constitué par des séries de panneaux , non fixés, intercalés dans la charpente .
Tout ceci restant théorique et dépendant du "possible" n'empêche pas le modèle proposé d'être joliment réalisé.
Amicalement



Huit Amis
Huit Amis

Messages : 276
Date d'inscription : 26/05/2010
Localisation : Brest

Revenir en haut Aller en bas

Nave Vikinga de Gokstad   Empty Re: Nave Vikinga de Gokstad

Message  liberto le Jeu 2 Nov - 20:44

Bonjour , merci pour vos commentaires généreux.

Les plans que j'ai utilisés pour la construction de ce navire sont très basiques comme d'un kit. Depuis les premiers mois j'ai eu la collaboration de mon bon ami Leopoldo (Padesia), qui m'a aporté des photos d'un excellent model du Museo Naval de Madrid.
Ce model est au 1/24 et il est don du roi Oskar II de Suéde et de Norvége en 1892.

Ce modèle a été d'une grande aide, de nombreuses images ont été prises ainsi qu'un grand nombre de dessins et de croquis que notre collègue Leopoldo a dû faire, toujours avec l'idée d'obtenir un travail aussi digne que possible.

Cordialement Liberto

Nave Vikinga de Gokstad   Thumbn10
Nave Vikinga de Gokstad   Thumbn11
Nave Vikinga de Gokstad   04610
Nave Vikinga de Gokstad   04710
Nave Vikinga de Gokstad   04810
Nave Vikinga de Gokstad   04910
Nave Vikinga de Gokstad   05010
Nave Vikinga de Gokstad   05210
Nave Vikinga de Gokstad   05310
Nave Vikinga de Gokstad   056-210
Nave Vikinga de Gokstad   04210

liberto

Messages : 27
Date d'inscription : 23/12/2016
Localisation : Gador -- Almeria -- España

Revenir en haut Aller en bas

Nave Vikinga de Gokstad   Empty Re: Nave Vikinga de Gokstad

Message  Huit Amis le Jeu 2 Nov - 22:24

Admiré le modèle d'Oskar II, en particulier les parties hautes traitées en bois plus sombre qui reconstituent les parties non préservées dans le tumulus , remarquable également la sobriété de la représentation
 idéalisée des sculptures. Une interrogation , les ouvertures de passage des avirons aux extrémités sur l'intervalle des coutures de deux virures ? cette disposition ne figure pas sur mon plan de l'Université d'Oslo .
Amicalement
Huit Amis
Huit Amis

Messages : 276
Date d'inscription : 26/05/2010
Localisation : Brest

Revenir en haut Aller en bas

Nave Vikinga de Gokstad   Empty Re: Nave Vikinga de Gokstad

Message  padesia le Sam 4 Nov - 9:05

Bonsoir.
Dans le modél du musée de Madrid les ouvertures de passage des avirons coupent deux virures, mais il'y a une couronne de renfort.
Je crois que le dessin du couronnement des étraves était taillé pour articuler et faciliter l'assemblage des figures de tête de dragon qui étaint démontables en navigation.Nave Vikinga de Gokstad   Comp210

padesia

Messages : 127
Date d'inscription : 14/07/2012
Localisation : Madrid, Espagne

Revenir en haut Aller en bas

Nave Vikinga de Gokstad   Empty Re: Nave Vikinga de Gokstad

Message  padesia le Sam 4 Nov - 9:08

une autre photoNave Vikinga de Gokstad   Apoyo_11
Nave Vikinga de Gokstad   Apoyo_11
Nave Vikinga de Gokstad   Apoyo_11

padesia

Messages : 127
Date d'inscription : 14/07/2012
Localisation : Madrid, Espagne

Revenir en haut Aller en bas

Nave Vikinga de Gokstad   Empty Re: Nave Vikinga de Gokstad

Message  padesia le Sam 4 Nov - 9:10

encoreNave Vikinga de Gokstad   Ggg10

padesia

Messages : 127
Date d'inscription : 14/07/2012
Localisation : Madrid, Espagne

Revenir en haut Aller en bas

Nave Vikinga de Gokstad   Empty Re: Nave Vikinga de Gokstad

Message  liberto le Dim 5 Nov - 0:16

De bons jours, je suis passé de nouvelles images. Des saluts Liberto
Nave Vikinga de Gokstad   06010
Nave Vikinga de Gokstad   06110
Nave Vikinga de Gokstad   06210
Nave Vikinga de Gokstad   06310
Nave Vikinga de Gokstad   06410
Nave Vikinga de Gokstad   06510
Nave Vikinga de Gokstad   06610
Nave Vikinga de Gokstad   06710
Nave Vikinga de Gokstad   07210
Nave Vikinga de Gokstad   07310
Nave Vikinga de Gokstad   07410
Nave Vikinga de Gokstad   07610
Nave Vikinga de Gokstad   07710
Nave Vikinga de Gokstad   07910
Nave Vikinga de Gokstad   08010
Nave Vikinga de Gokstad   08110

liberto

Messages : 27
Date d'inscription : 23/12/2016
Localisation : Gador -- Almeria -- España

Revenir en haut Aller en bas

Nave Vikinga de Gokstad   Empty Re: Nave Vikinga de Gokstad

Message  liberto le Dim 5 Nov - 0:35

Je continue passé de nouvelles images.Nave Vikinga de Gokstad   08211
Nave Vikinga de Gokstad   08311
Nave Vikinga de Gokstad   08411
Nave Vikinga de Gokstad   08511
Nave Vikinga de Gokstad   08611
Nave Vikinga de Gokstad   08811
Nave Vikinga de Gokstad   08911
Nave Vikinga de Gokstad   09911

liberto

Messages : 27
Date d'inscription : 23/12/2016
Localisation : Gador -- Almeria -- España

Revenir en haut Aller en bas

Nave Vikinga de Gokstad   Empty Re: Nave Vikinga de Gokstad

Message  liberto le Dim 5 Nov - 7:55

De bonnes Nuits des amis, il a continué de passer de nouvelles images, des saluts Il Liberto.Nave Vikinga de Gokstad   09010
Nave Vikinga de Gokstad   09011
Nave Vikinga de Gokstad   09210
Nave Vikinga de Gokstad   10510
Nave Vikinga de Gokstad   10610
Nave Vikinga de Gokstad   10710
Nave Vikinga de Gokstad   11210
Nave Vikinga de Gokstad   11310
Nave Vikinga de Gokstad   11410
Nave Vikinga de Gokstad   11510
Nave Vikinga de Gokstad   11610
Nave Vikinga de Gokstad   11710
Nave Vikinga de Gokstad   11810
Nave Vikinga de Gokstad   11910
Nave Vikinga de Gokstad   12110

liberto

Messages : 27
Date d'inscription : 23/12/2016
Localisation : Gador -- Almeria -- España

Revenir en haut Aller en bas

Nave Vikinga de Gokstad   Empty Re: Nave Vikinga de Gokstad

Message  liberto le Lun 6 Nov - 0:26

Bonjour avec les images que j'envoie ensuite je donne par terminé mon travail chez ce modèle passionnant, apparemment simple mais rien de plus loin, c'est un projet de grande difficulté d'exécution, je rappelle l'échelle un 1/40 une longueur 60cm. Aprox. Pour moi c'était une grande expérience, je remercie mon ami et compagnon Leopoldo par sa collaboration en faisant possible que nous arrivons à un bon port. Des amis merci à nouveau, une forte embrassade LibertoNave Vikinga de Gokstad   00213
Nave Vikinga de Gokstad   00413
Nave Vikinga de Gokstad   710
Nave Vikinga de Gokstad   02313
Nave Vikinga de Gokstad   02411
Nave Vikinga de Gokstad   02711
Nave Vikinga de Gokstad   12212
Nave Vikinga de Gokstad   12311
Nave Vikinga de Gokstad   12911
Nave Vikinga de Gokstad   13011
Nave Vikinga de Gokstad   13811
Nave Vikinga de Gokstad   13911
Nave Vikinga de Gokstad   14011
Nave Vikinga de Gokstad   14211
Nave Vikinga de Gokstad   14311

liberto

Messages : 27
Date d'inscription : 23/12/2016
Localisation : Gador -- Almeria -- España

Revenir en haut Aller en bas

Nave Vikinga de Gokstad   Empty Re: Nave Vikinga de Gokstad
