Message  caracciolo le Sam 7 Avr 2018 - 15:50

Vi presento un modello molto particolare, un modello didattico, sarei curioso di sapere nelle altre nazioni come viene chiamato questo tipo di modello.
Tale modello non è perfettamente accurato nelle dimensioni dei vari componenti o come modello in se stesso, ma ha la facoltà di essere utilizzato nelle manovre correnti e straordinarie.
Questo particolare tipo è rotante su un perno , ha una rosa dei venti nella tuga con segnate delle tacche ogni 5 gradi di angolo di vento rispetto all'asse della chiglia della nave, non credo di averne visti altri in giro dello stesso tipo, se qualcuno ha altre informazioni in merito mi piacerebbe discuterne insieme.

La nave in questione è una goletta di baltimora di nome "Ocean" requisita durante le guerre napoleoniche da Gioacchino Murat allora Re di Napoli, precedentemente battente bandiera statunitense.
integrata nella Marina napoletana ne ha fatto parte fino alla dismissione.

Il modello è stato costruito probabilmente tra il 1810 e il 1815

Je présente un modèle très particulier, un modèle éducatif, je serais curieux de savoir dans d'autres pays comment s'appelle ce type de modèle.
Ce modèle n'est pas parfaitement précis dans les dimensions des différents composants ou comme un modèle en soi, mais a le droit d'être utilisé dans des manoeuvres courantes et extraordinaires.
Ce type particulier tourne sur un pivot, a une boussole rose dans le rouf avec des encoches tous les 5 degrés d'angle de vent par rapport à l'axe de la quille du navire, je ne pense pas avoir vu d'autres autour du même type, si quelqu'un il a d'autres informations à ce sujet dont j'aimerais discuter ensemble.

Le navire en question est une goélette baltimore nommée "Océan" réquisitionnée pendant les guerres napoléoniennes par Gioacchino Murat puis roi de Naples, battant précédemment le drapeau américain.
intégré dans la marine napolitaine, il a fait partie de celui-ci jusqu'à sa disposition.

Le modèle a probablement été construit entre 1810 et 1815



Modèle didactique de manœuvre rotative Dscn1010

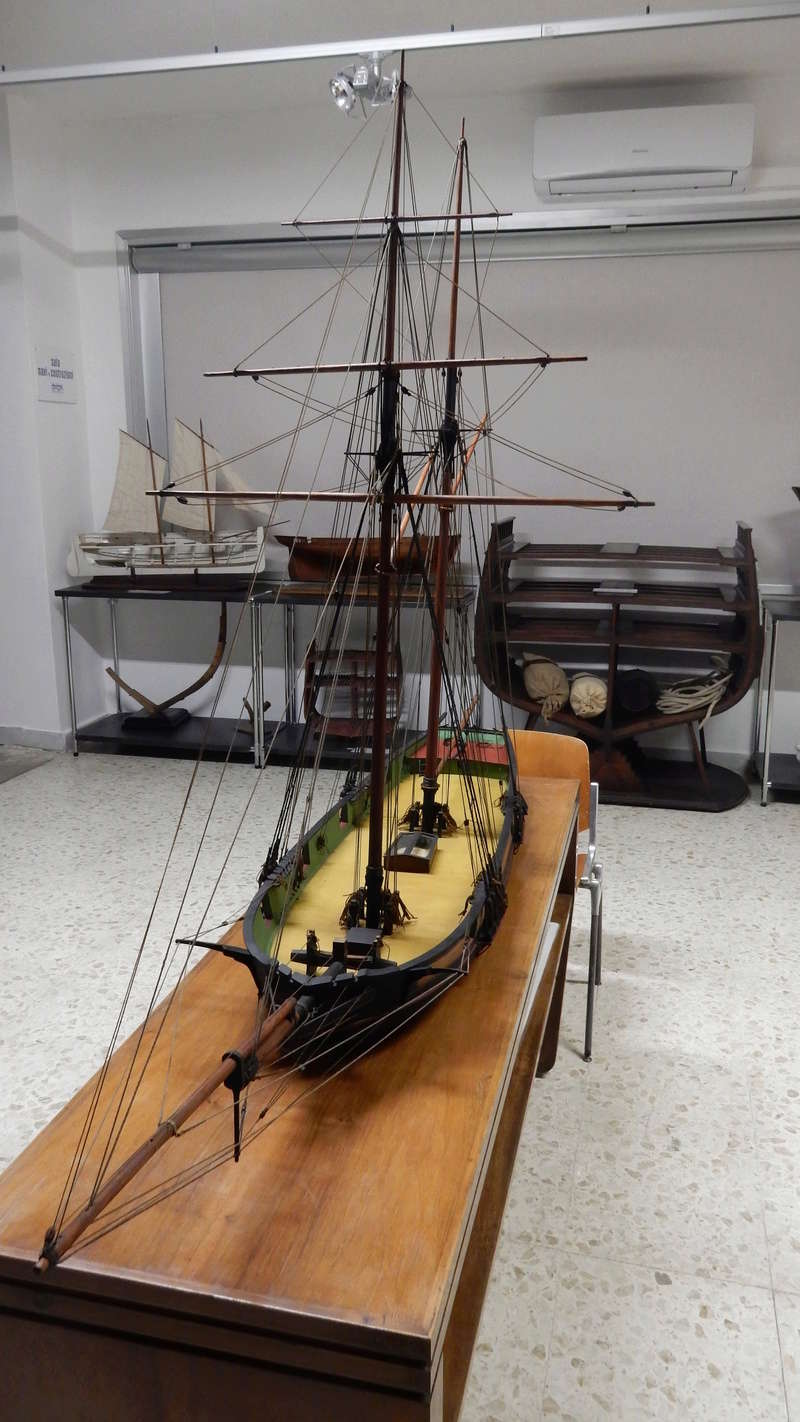

Modèle didactique de manœuvre rotative Dscn1014
Modèle didactique de manœuvre rotative Dscn1011
Modèle didactique de manœuvre rotative Dscn1012
Modèle didactique de manœuvre rotative Dscn1013

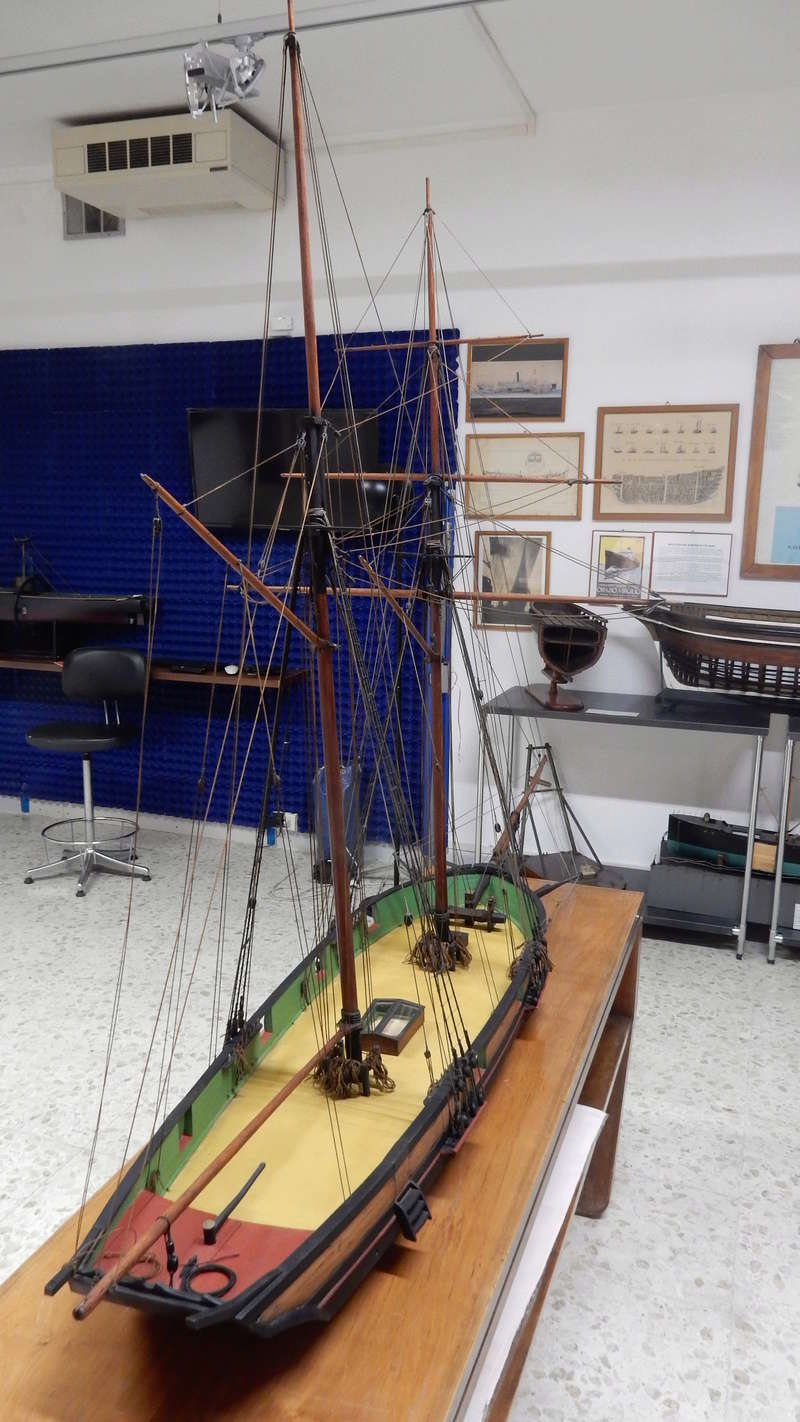

Modèle didactique de manœuvre rotative Dscn1015
Modèle didactique de manœuvre rotative Dscn1016
Modèle didactique de manœuvre rotative Dscn1017
Modèle didactique de manœuvre rotative Dscn1018
Modèle didactique de manœuvre rotative Dscn1019
Modèle didactique de manœuvre rotative Dscn1020
Modèle didactique de manœuvre rotative Dscn1021
Modèle didactique de manœuvre rotative Dscn1026
Modèle didactique de manœuvre rotative Dscn1028
Modèle didactique de manœuvre rotative Dscn1024
Modèle didactique de manœuvre rotative Dscn1022
Modèle didactique de manœuvre rotative Dscn1025
Modèle didactique de manœuvre rotative Dscn1023

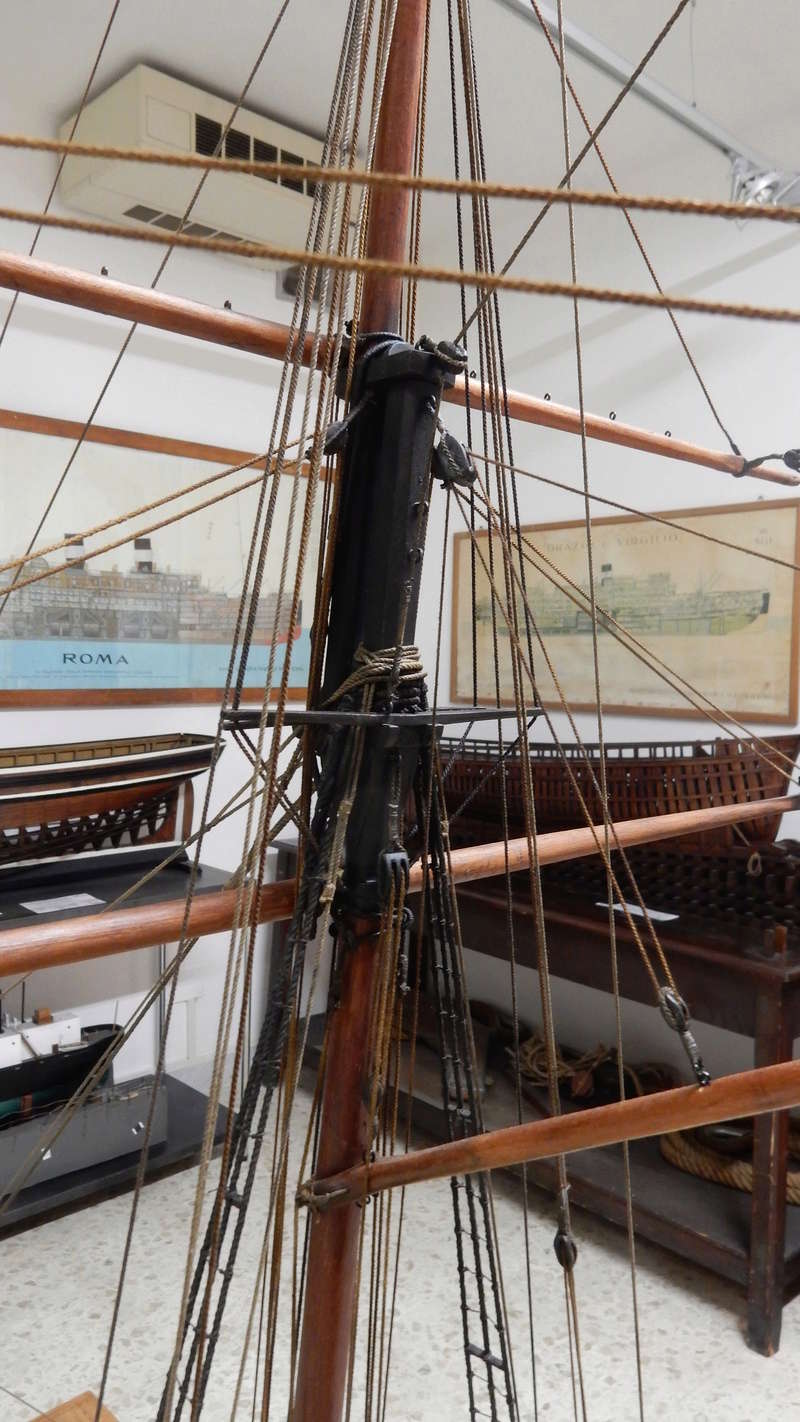

Modèle didactique de manœuvre rotative Dscn1027
Modèle didactique de manœuvre rotative Dscn1031
Modèle didactique de manœuvre rotative Dscn1029
Modèle didactique de manœuvre rotative Dscn1030
caracciolo
caracciolo

Messages : 113
Date d'inscription : 29/05/2010
Localisation : Napoli

http://l-arsenale.forumattivo.com/

Revenir en haut Aller en bas

Modèle didactique de manœuvre rotative Empty Re: Modèle didactique de manœuvre rotative

Message  Michel Saunier le Sam 7 Avr 2018 - 16:42

C'est un vrai musée que tu nous proposes. Modèle didactique de manœuvre rotative 743347 Modèle didactique de manœuvre rotative 743347
Michel Saunier
Michel Saunier

Messages : 6643
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Modèle didactique de manœuvre rotative Empty Re: Modèle didactique de manœuvre rotative

Message  le Spahi le Dim 8 Avr 2018 - 10:28

Bonjour à tous, Very Happy

Merci Caracciolo, c'est très intéressant et très original !

Cordialement,

Thierry
le Spahi
le Spahi

Messages : 624
Date d'inscription : 09/06/2017
Localisation : France - Irlande

https://tel.archives-ouvertes.fr/tel-01468845

Revenir en haut Aller en bas

Modèle didactique de manœuvre rotative Empty Re: Modèle didactique de manœuvre rotative

Message  G. Delacroix le Dim 8 Avr 2018 - 10:43

Bonjour,

Je ne vois pas l'utilité de ce joli "modèle de démonstration", manifestement restauré, s'il ne dispose pas de ses voiles.

Si je comprends bien le principe, en fonction de la direction du vent définie par la "boussole" et de la route à faire matérialisée en pivotant le modèle, on devait faire la démonstration de l'orientation des voiles. Mais elles manquent sur le modèle qui perd alors toute son utilité.

Ce modèle était il équipé de ses voiles avant sa restauration ?

Modèle didactique de manœuvre rotative 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 7557
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Modèle didactique de manœuvre rotative Empty Re: Modèle didactique de manœuvre rotative

Message  caracciolo le Dim 8 Avr 2018 - 11:12

Il modello era certamente invelato, purtroppo non sono riuscite ad arrivare fino a noi, è previsto nei prossimi tempi di invelare il modello, e cercare di istruire dei ragazzi del istituto nautico per l'utilizzo straordinario del modello.
Per fare questo c'è però bisogno di tempo e risorse


Le modèle a certes été dépouillé de ses voiles, malheureusement elles ne sont pas arrivées jusqu'à nous, il est prévu dans les prochains jours de voiler le modèle, et d'essayer d'éduquer les garçons de l'institut nautique pour l'usage extraordinaire du modèle.
Pour ce faire, cependant, il faut du temps et des ressources
caracciolo
caracciolo

Messages : 113
Date d'inscription : 29/05/2010
Localisation : Napoli

http://l-arsenale.forumattivo.com/

Revenir en haut Aller en bas

Modèle didactique de manœuvre rotative Empty Re: Modèle didactique de manœuvre rotative

Message  caracciolo le Dim 8 Avr 2018 - 11:23

Oui, le modèle a une rose des vents dans son centre de gravité, avec une échelle graduée tous les 5 degrés petit étirement, mètre tous les 30 degrés pour une grande section, il représente la direction du vent par rapport à la quille, c'est un ancien simulateur.
Son rôle est de réguler les voiles dans cette direction, manoeuvrant des jibes et des manoeuvres, mais aussi des manoeuvres extraordinaires, elles ne sont pas présentes dans le bateau ni les ancres, mais leur présence est quasi certaine car les poulies des grues sont mobiles, les manoeuvres du pataras
meubles et tous les autres.
