int(12) HMS EURYALUS echelle 1:56 par Tiziano Mainardi

HMS EURYALUS echelle 1:56 par Tiziano Mainardi

Page 1 sur 2 1, 2  Suivant

Aller en bas

HMS EURYALUS echelle 1:56 par Tiziano Mainardi  Empty HMS EURYALUS echelle 1:56 par Tiziano Mainardi

Message  matiz le Sam 14 Avr 2018 - 15:28

Bonjour
J'ouvre mon nouveau chantier, il s'agit de l'HMS Euryalus, 1803, de 36 canons,  classe Apollo, construite en 27 unités, elle a participé à la bataille de Trafalgar.


Monographie de Wayne Kempson (plans) et Allan Yedlinsky, editèe par Sea Watch, U.S.A.

Je crois qu'une frégate anglais de 36 canons elle est équivalente à une française de 18


L'échelle que j'ai choisi est la même du 74 canons, la longueur de la coque sera d'environ 90 centimètres

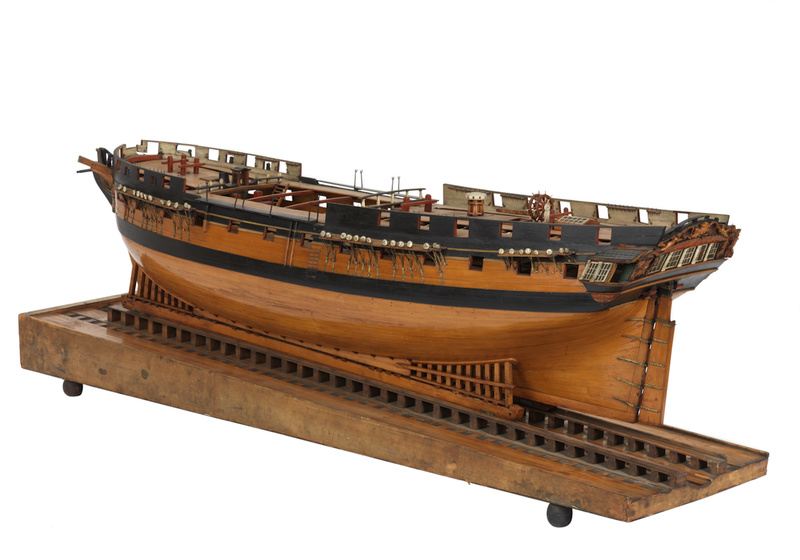

Quelque photos d'une frégate de 36 canons conservée au National Maritime Muséum de Greenwich, très similaire  à l'Euryalus:

HMS EURYALUS echelle 1:56 par Tiziano Mainardi  36_gun10
HMS EURYALUS echelle 1:56 par Tiziano Mainardi  36_gun12
HMS EURYALUS echelle 1:56 par Tiziano Mainardi  36_gun11
HMS EURYALUS echelle 1:56 par Tiziano Mainardi  36_gun13

et le début du mon chantier:

HMS EURYALUS echelle 1:56 par Tiziano Mainardi  P1090828
HMS EURYALUS echelle 1:56 par Tiziano Mainardi  P1090830
HMS EURYALUS echelle 1:56 par Tiziano Mainardi  P1090827
HMS EURYALUS echelle 1:56 par Tiziano Mainardi  P1090826
HMS EURYALUS echelle 1:56 par Tiziano Mainardi  P1090831

HMS EURYALUS echelle 1:56 par Tiziano Mainardi  P1090829
HMS EURYALUS echelle 1:56 par Tiziano Mainardi  P1090832


Dernière édition par matiz le Dim 15 Avr 2018 - 12:00, édité 1 fois (Raison : .)
matiz
matiz

Messages : 2130
Date d'inscription : 23/06/2010
Localisation : Pisa

http://www.modarsenaval.com/Vascello%20da%2074%20cannini-%20Tizi

Revenir en haut Aller en bas

HMS EURYALUS echelle 1:56 par Tiziano Mainardi  Empty Re: HMS EURYALUS echelle 1:56 par Tiziano Mainardi

Message  Michel Saunier le Sam 14 Avr 2018 - 15:47

Bonsoir Tiz
Belle frégate en perspective, je sens que tu va nous régaler ! HMS EURYALUS echelle 1:56 par Tiziano Mainardi  52989
Michel Saunier
Michel Saunier

Messages : 6643
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

HMS EURYALUS echelle 1:56 par Tiziano Mainardi  Empty Re: HMS EURYALUS echelle 1:56 par Tiziano Mainardi

Message  nostromo le Sam 14 Avr 2018 - 16:44

matiz a écrit:Bonjour
J'ouvre mon nouveau chantier, il s'agit de l'HMS Euryalus, 1803, de 36 canons,  classe Apollo, construite en 27 unités, elle a participé à la bataille de Trafalgar.





Wow Tiz! Shocked

Puisque vous ne saviez pas quel modèle choisir au début du travail vous n'avez pas mis beaucoup!

Bon choix, super frégate.

Ce sont les mêmes plans qu'Alberto, je suppose. Ou ai-je tort, mon ami? Suspect

nostromo
nostromo

Messages : 878
Date d'inscription : 25/05/2010
Localisation : Milano

Revenir en haut Aller en bas

HMS EURYALUS echelle 1:56 par Tiziano Mainardi  Empty Re: HMS EURYALUS echelle 1:56 par Tiziano Mainardi

Message  Francis Jonet le Sam 14 Avr 2018 - 18:47

Bonjour Tiz, c'est un bon choix.
J'ai compté 44 sabords. Tu nous dis 36 canons !
Ces plans sont ceux d'une monographie anglaise ?

_______________________________________________
Francis
Francis Jonet
Francis Jonet
Modérateur

Messages : 6610
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

HMS EURYALUS echelle 1:56 par Tiziano Mainardi  Empty Re: HMS EURYALUS echelle 1:56 par Tiziano Mainardi

Message  matiz le Sam 14 Avr 2018 - 18:59


L'Euryalus a 36 canons, le Naiad 38 canons, elles appartiennent à deux classes de frégates différentes,La monographie du Euryalus n'est pas aussi complète que celle de la Naiad, je dois donc intégrer certaines choses
matiz
matiz

Messages : 2130
Date d'inscription : 23/06/2010
Localisation : Pisa

http://www.modarsenaval.com/Vascello%20da%2074%20cannini-%20Tizi

Revenir en haut Aller en bas

HMS EURYALUS echelle 1:56 par Tiziano Mainardi  Empty Re: HMS EURYALUS echelle 1:56 par Tiziano Mainardi

Message  matiz le Lun 16 Avr 2018 - 16:38

Bonjour

HMS EURYALUS echelle 1:56 par Tiziano Mainardi  P1090834
HMS EURYALUS echelle 1:56 par Tiziano Mainardi  P1090833
HMS EURYALUS echelle 1:56 par Tiziano Mainardi  P1090837
HMS EURYALUS echelle 1:56 par Tiziano Mainardi  P1090838
HMS EURYALUS echelle 1:56 par Tiziano Mainardi  P1090835
HMS EURYALUS echelle 1:56 par Tiziano Mainardi  P1090836
matiz
matiz

Messages : 2130
Date d'inscription : 23/06/2010
Localisation : Pisa

http://www.modarsenaval.com/Vascello%20da%2074%20cannini-%20Tizi

Revenir en haut Aller en bas

HMS EURYALUS echelle 1:56 par Tiziano Mainardi  Empty Re: HMS EURYALUS echelle 1:56 par Tiziano Mainardi

Message  péji le Lun 16 Avr 2018 - 19:37

Nouveau chantier que je vais suivre avec grand intérêt ! Merci d'avance pour les photos à venir !

Patrick
péji
péji

Messages : 1004
Date d'inscription : 14/06/2010
Localisation : POISSY

Revenir en haut Aller en bas

HMS EURYALUS echelle 1:56 par Tiziano Mainardi  Empty Re: HMS EURYALUS echelle 1:56 par Tiziano Mainardi

Message  Lololuke le Lun 16 Avr 2018 - 19:53

Bon courage !
Lololuke
Lololuke

Messages : 40
Date d'inscription : 13/04/2018
Localisation : Guadeloupe

Revenir en haut Aller en bas

HMS EURYALUS echelle 1:56 par Tiziano Mainardi  Empty Re: HMS EURYALUS echelle 1:56 par Tiziano Mainardi

Message  Lanig le Lun 16 Avr 2018 - 22:17

Bonjour
Heureux de vous retrouver dans un nouveau projet. Bonne continuation.
***********************************************
Felici di ritrovarvi in un nuovo progetto. Buona continuazione.

Very Happy

Alain
Lanig
Lanig

Messages : 355
Date d'inscription : 10/11/2016
Localisation : Macey

https://arsen-al.jimdo.com/

Revenir en haut Aller en bas

HMS EURYALUS echelle 1:56 par Tiziano Mainardi  Empty Re: HMS EURYALUS echelle 1:56 par Tiziano Mainardi

Message  matiz le Mar 17 Avr 2018 - 8:22

Merci à vous pour l'encouragement, le voyage est très long, au moins, pour moi HMS EURYALUS echelle 1:56 par Tiziano Mainardi  522816

Une note sur l'armement que j'ai lu sur le livre:

Premier pont:  26 canons de 18

Gaillard arrière: 8 canons de 9, plus 4 carronades de 32

Gaillard avant: 2 canons de 9 (en alternative, 2 canons de 12), plus 4 carronades de 32

Total de 36 canons, plus 8 carronades, les overtoures, comme avec raison a dit Francis, sont 44:-):
matiz
matiz

Messages : 2130
Date d'inscription : 23/06/2010
Localisation : Pisa

http://www.modarsenaval.com/Vascello%20da%2074%20cannini-%20Tizi

Revenir en haut Aller en bas

HMS EURYALUS echelle 1:56 par Tiziano Mainardi  Empty Re: HMS EURYALUS echelle 1:56 par Tiziano Mainardi

Message  Francis Jonet le Mar 17 Avr 2018 - 8:27

Bonjour Tiz,

J'avais repérer les sabords des quatre caronades sur le modèle que tu nous a présenté au début du sujet. Confirme-moi, c'est bien le modèle que tu fais ?

_______________________________________________
Francis
Francis Jonet
Francis Jonet
Modérateur

Messages : 6610
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

HMS EURYALUS echelle 1:56 par Tiziano Mainardi  Empty Re: HMS EURYALUS echelle 1:56 par Tiziano Mainardi

Message  a.piot le Mar 17 Avr 2018 - 8:38

Super HMS EURYALUS echelle 1:56 par Tiziano Mainardi  743347
a.piot
a.piot

Messages : 2953
Date d'inscription : 25/05/2010
Localisation : chatillon sur indre /oleron

https://sites.Google.com/site/voiliersanciens/home

Revenir en haut Aller en bas

HMS EURYALUS echelle 1:56 par Tiziano Mainardi  Empty Re: HMS EURYALUS echelle 1:56 par Tiziano Mainardi

Message  matiz le Mar 17 Avr 2018 - 9:31

Le modèle que j'ai presentè est tres similable, comme j'ai dit, il est un modèle du National Marictime Museum, pour problèmes de copyright, je ne sais pas si est possible de poster les photos de l' Euryalus de la monographie HMS EURYALUS echelle 1:56 par Tiziano Mainardi  522816

Francis Jonet a écrit:Bonjour Tiz,

J'avais repérer les sabords des quatre caronades sur le modèle que tu nous a présenté au début du sujet. Confirme-moi, c'est bien le modèle que tu fais ?
matiz
matiz

Messages : 2130
Date d'inscription : 23/06/2010
Localisation : Pisa

http://www.modarsenaval.com/Vascello%20da%2074%20cannini-%20Tizi

Revenir en haut Aller en bas

HMS EURYALUS echelle 1:56 par Tiziano Mainardi  Empty Re: HMS EURYALUS echelle 1:56 par Tiziano Mainardi

Message  Pierre Rouanne le Mar 17 Avr 2018 - 10:25

De qui est la la monographie ?

Pierre
Pierre Rouanne
Pierre Rouanne

Messages : 5188
Date d'inscription : 21/05/2010
Localisation : Le Roc St André 56460

http://pagesperso-orange.fr/pierre.rouanne/

Revenir en haut Aller en bas

HMS EURYALUS echelle 1:56 par Tiziano Mainardi  Empty Re: HMS EURYALUS echelle 1:56 par Tiziano Mainardi

Message  matiz le Mar 17 Avr 2018 - 11:10

Dans le premiere message, j'ai indiquè les auteurs et l'editeur HMS EURYALUS echelle 1:56 par Tiziano Mainardi  522816

Pierre Rouanne a écrit: De qui est la la monographie ?

Pierre
matiz
matiz

Messages : 2130
Date d'inscription : 23/06/2010
Localisation : Pisa

http://www.modarsenaval.com/Vascello%20da%2074%20cannini-%20Tizi

Revenir en haut Aller en bas

HMS EURYALUS echelle 1:56 par Tiziano Mainardi  Empty Re: HMS EURYALUS echelle 1:56 par Tiziano Mainardi

Message  matiz le Mar 17 Avr 2018 - 17:23

Bonjour

HMS EURYALUS echelle 1:56 par Tiziano Mainardi  P1090843
HMS EURYALUS echelle 1:56 par Tiziano Mainardi  P1090840
HMS EURYALUS echelle 1:56 par Tiziano Mainardi  P1090841
HMS EURYALUS echelle 1:56 par Tiziano Mainardi  P1090842
HMS EURYALUS echelle 1:56 par Tiziano Mainardi  P1090839
matiz
matiz

Messages : 2130
Date d'inscription : 23/06/2010
Localisation : Pisa

http://www.modarsenaval.com/Vascello%20da%2074%20cannini-%20Tizi

Revenir en haut Aller en bas

HMS EURYALUS echelle 1:56 par Tiziano Mainardi  Empty Re: HMS EURYALUS echelle 1:56 par Tiziano Mainardi

Message  matiz le Ven 20 Avr 2018 - 15:32

Bonjour
Debut du travail de la contre quille, les encoches et les mailles sont presque tous différents

HMS EURYALUS echelle 1:56 par Tiziano Mainardi  P1090845
HMS EURYALUS echelle 1:56 par Tiziano Mainardi  P1090844
HMS EURYALUS echelle 1:56 par Tiziano Mainardi  P1090846
matiz
matiz

Messages : 2130
Date d'inscription : 23/06/2010
Localisation : Pisa

http://www.modarsenaval.com/Vascello%20da%2074%20cannini-%20Tizi

Revenir en haut Aller en bas

HMS EURYALUS echelle 1:56 par Tiziano Mainardi  Empty Re: HMS EURYALUS echelle 1:56 par Tiziano Mainardi

Message  a.sorolla le Ven 20 Avr 2018 - 16:39

Bonjour Tiziano

Bien Choisi, c'est un plaisir le fait de suivre tes travaux nouvellement.

Adrian
a.sorolla
a.sorolla

Messages : 458
Date d'inscription : 24/02/2011
Localisation : València, sp

Revenir en haut Aller en bas

HMS EURYALUS echelle 1:56 par Tiziano Mainardi  Empty Re: HMS EURYALUS echelle 1:56 par Tiziano Mainardi

Message  matiz le Sam 21 Avr 2018 - 7:17

Bonjour, et un salue à toi, Adrian HMS EURYALUS echelle 1:56 par Tiziano Mainardi  522816

Les 5 elements de la contre quille presque terminès, le dernièr adjustage sera fait après le collage de l'ensemble

HMS EURYALUS echelle 1:56 par Tiziano Mainardi  P1090850
HMS EURYALUS echelle 1:56 par Tiziano Mainardi  P1090849
HMS EURYALUS echelle 1:56 par Tiziano Mainardi  P1090847
HMS EURYALUS echelle 1:56 par Tiziano Mainardi  P1090851
HMS EURYALUS echelle 1:56 par Tiziano Mainardi  P1090848
matiz
matiz

Messages : 2130
Date d'inscription : 23/06/2010
Localisation : Pisa

http://www.modarsenaval.com/Vascello%20da%2074%20cannini-%20Tizi

Revenir en haut Aller en bas

HMS EURYALUS echelle 1:56 par Tiziano Mainardi  Empty Re: HMS EURYALUS echelle 1:56 par Tiziano Mainardi

Message  Francis Jonet le Sam 21 Avr 2018 - 7:58

Bonjour Tiz,

HMS EURYALUS echelle 1:56 par Tiziano Mainardi  Sans_t10

_______________________________________________
Francis
Francis Jonet
Francis Jonet
Modérateur

Messages : 6610
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

HMS EURYALUS echelle 1:56 par Tiziano Mainardi  Empty Re: HMS EURYALUS echelle 1:56 par Tiziano Mainardi

Message  matiz le Sam 21 Avr 2018 - 11:50

Francis, je vais suivre le plan, elle est la ligne pour les cant frames
matiz
matiz

Messages : 2130
Date d'inscription : 23/06/2010
Localisation : Pisa

http://www.modarsenaval.com/Vascello%20da%2074%20cannini-%20Tizi

Revenir en haut Aller en bas

HMS EURYALUS echelle 1:56 par Tiziano Mainardi  Empty Re: HMS EURYALUS echelle 1:56 par Tiziano Mainardi

Message  Francis Jonet le Sam 21 Avr 2018 - 13:21

Je ne doute pas que tu suives le plan, c'est que cette coupure "apparente" dans la quille m'étonne.

_______________________________________________
Francis
Francis Jonet
Francis Jonet
Modérateur

Messages : 6610
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

HMS EURYALUS echelle 1:56 par Tiziano Mainardi  Empty Re: HMS EURYALUS echelle 1:56 par Tiziano Mainardi

Message  G. Delacroix le Sam 21 Avr 2018 - 13:56

Bonjour,

Cette coupure délimite les "dead woods" c'est à dire les "bois mort" (nous dirions "de remplissage") qui n'ont pas d'influence sur la solidité de la structure longitudinale. C'est une autre façon de construire.

HMS EURYALUS echelle 1:56 par Tiziano Mainardi  522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 7557
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

HMS EURYALUS echelle 1:56 par Tiziano Mainardi  Empty Re: HMS EURYALUS echelle 1:56 par Tiziano Mainardi

Message  a.sorolla le Mer 25 Avr 2018 - 11:14

Francis Jonet a écrit:Je ne doute pas que tu suives le plan, c'est que cette coupure "apparente" dans la quille m'étonne.

Bonjour

Ce massif en bois présent à l'avant et à poupe, il est nécessaire pour l'appui et la fixation des couples dévoyés, caractéristiques dans la construction navale anglaise.

Dans le link suivant on peut voir comme il est dans mon modèle de "La Mahonesa" qui porte aussi ce système.

couples dévoyés
couples dévoyés

J'attends Tiz, que cette intromission ne te gêne pas on peut enlever les liens après

Cordialement
Adrian
a.sorolla
a.sorolla

Messages : 458
Date d'inscription : 24/02/2011
Localisation : València, sp

Revenir en haut Aller en bas

HMS EURYALUS echelle 1:56 par Tiziano Mainardi  Empty Re: HMS EURYALUS echelle 1:56 par Tiziano Mainardi

Message  matiz le Mer 25 Avr 2018 - 14:23

Bonjour, et merci Gerard pour l'explication:-):

Adrian,
Adrian, je pense que le système adopté sur le Mahonesa est un hybride entre le système anglais (deadwood) et le système français HMS EURYALUS echelle 1:56 par Tiziano Mainardi  522816

Travail de la rablure


l'ajustement final je vais le faire une fois tout est collé, selon ma façon de travailler:

HMS EURYALUS echelle 1:56 par Tiziano Mainardi  P1090852
HMS EURYALUS echelle 1:56 par Tiziano Mainardi  P1090856
HMS EURYALUS echelle 1:56 par Tiziano Mainardi  P1090853
HMS EURYALUS echelle 1:56 par Tiziano Mainardi  P1090855
HMS EURYALUS echelle 1:56 par Tiziano Mainardi  P1090854
HMS EURYALUS echelle 1:56 par Tiziano Mainardi  P1090857
matiz
matiz

Messages : 2130
Date d'inscription : 23/06/2010
Localisation : Pisa

http://www.modarsenaval.com/Vascello%20da%2074%20cannini-%20Tizi

Revenir en haut Aller en bas

HMS EURYALUS echelle 1:56 par Tiziano Mainardi  Empty Re: HMS EURYALUS echelle 1:56 par Tiziano Mainardi

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
