Re: La poupe au 1/36 par B.Huc

Message  WDocquois le Mer 2 Jan 2013 - 18:46

Le chantier est déjà une belle pièce à lui tout seul ( les languettes amovibles , extra ! ) , mais il faut ajouter que la qualité de découpe du bois est tout à fait remarquable également !

Wilfrid

WDocquois

Messages : 1090
Date d'inscription : 23/05/2010

Revenir en haut Aller en bas

Re: La poupe au 1/36 par B.Huc

Message  Wpatrick le Mer 2 Jan 2013 - 18:47

Bonjour

ça prend forme ,et avec une technique révolutionnaire dans l'élaboration du chantier.

Il va falloir déposer un brevet

Après la poupe ,il n'y a plus qu'à réaliser la proue avec la technique de découpe des allonges d'écubiers ,et en si bon chemin et plein d'entrain à partir du MC faire les couples manquants.

Et puis un beau jour ,le modèle complet s'installe lors d'une exposition au milieu d'autres réalisations pour la plus grande fierté de celui qui l'a conçu ...

Patrick
avatar
Wpatrick

Messages : 1928
Date d'inscription : 25/05/2010
Localisation : Lille

Revenir en haut Aller en bas

Re: La poupe au 1/36 par B.Huc

Message  didier08 le Mer 2 Jan 2013 - 19:18

Bonsoir Bernard,
Beau boulot, le chantier est d'arsenal, tu travailles au 1/36 eme ça va faire un sacré morceau!
Didier
avatar
didier08

Messages : 1766
Date d'inscription : 26/05/2010

Revenir en haut Aller en bas

Re: La poupe au 1/36 par B.Huc

Message  G. Delacroix le Mer 2 Jan 2013 - 19:22

Il y a encore un peu de ponçage mais c'est beau !

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
avatar
G. Delacroix
Admin

Messages : 6603
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Re: La poupe au 1/36 par B.Huc

Message  Michel Saunier le Mer 2 Jan 2013 - 19:28

Pas de soucis quand un retraite se met au boulot, cela décoiffe
Bah, un peu de sciure et ce sera nickel
De plus, chantier exemplaire
Je cire un peu les pompes, c.est un modo lol!
avatar
Michel Saunier

Messages : 5578
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Re: La poupe au 1/36 par B.Huc

Message  Pierre Blanc le Mer 2 Jan 2013 - 21:35

Bonsoir.
L'affaire se présente bien ça devrait donner un beau modèle... si toutefois il n'y a pas de dégats au moment du retrait de la structure interne .
avatar
Pierre Blanc

Messages : 2582
Date d'inscription : 24/05/2010
Localisation : Juvignac (34)

Revenir en haut Aller en bas

Re: La poupe au 1/36 par B.Huc

Message  g.besson le Mer 2 Jan 2013 - 21:55

Comme sur le plan !!!!

bravo
avatar
g.besson

Messages : 1644
Date d'inscription : 23/05/2010
Localisation : Saint Hilaire d'Estissac 24140

Revenir en haut Aller en bas

Re: La poupe au 1/36 par B.Huc

Message  Bernard HUC le Sam 2 Fév 2013 - 23:36

Bonsoir,
Je n’y travaille pas autant que je voudrais mais ça avance :

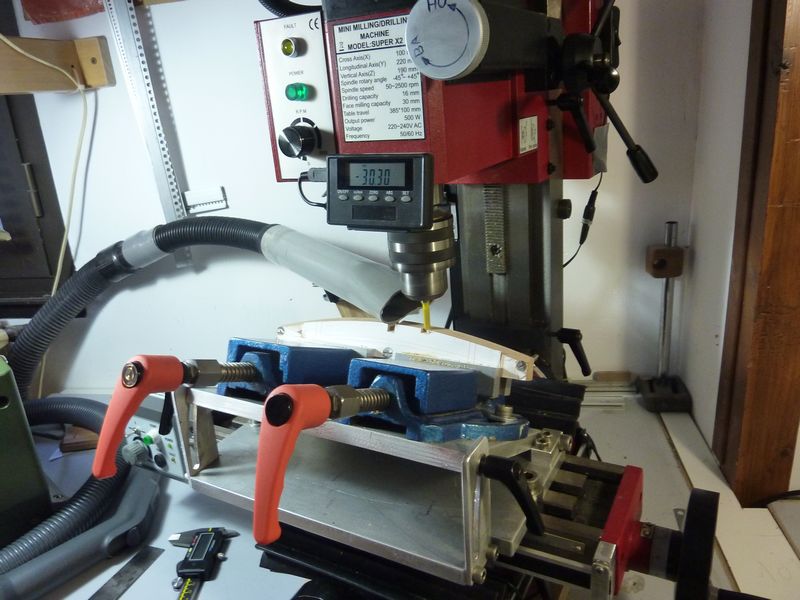

L’usinage sur mon plateau inclinable du bau qui va recevoir les jambettes


L'utilisation de la fraiseuse permet des assemblages précis, l'épaisseur du papier (1/10ème) sera compensée par la colle.


L’ensemble des pièces de la partie basse du tableau arrière

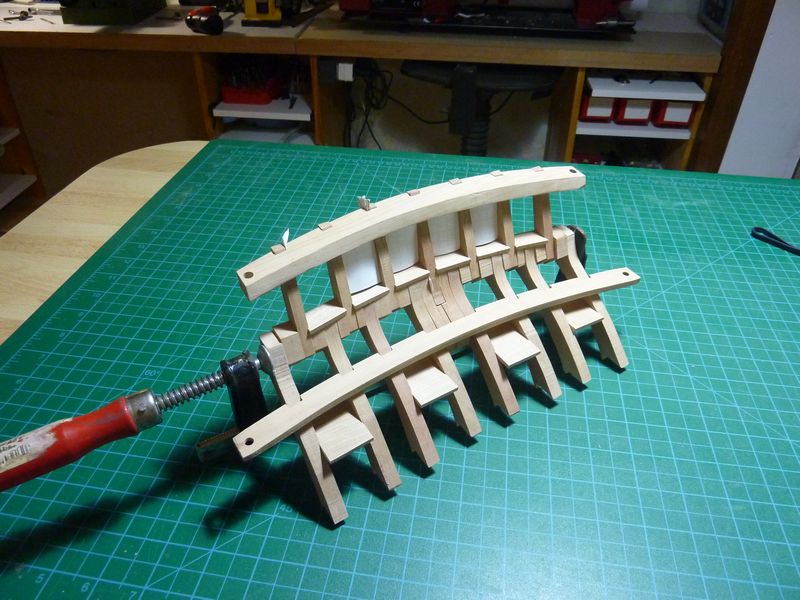

Cette partie préassemblée

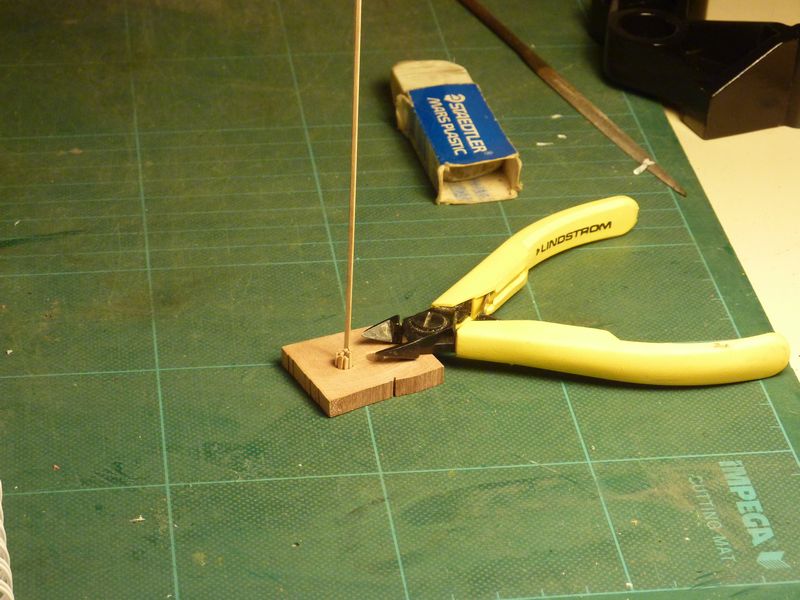

Quelques vues de la manière dont je coupe les petits bois des fenêtres
Même au 36ème, ce n’est pas bien gros.


mise à longueur par ponçage de chaque coté.



Le collage des fenêtres avec la méthode de J.Maillières.
J’ai usiné le gabarit dans un bout de pvc, il a l’avantage de ne pas adhérer à la colle à bois.
En plus j’ai fait des petits trous dans le gabarit au croisement des petits bois. Ca permet de passer un foret par l’arrière pour « démouler » les fenêtres



Le tout monté

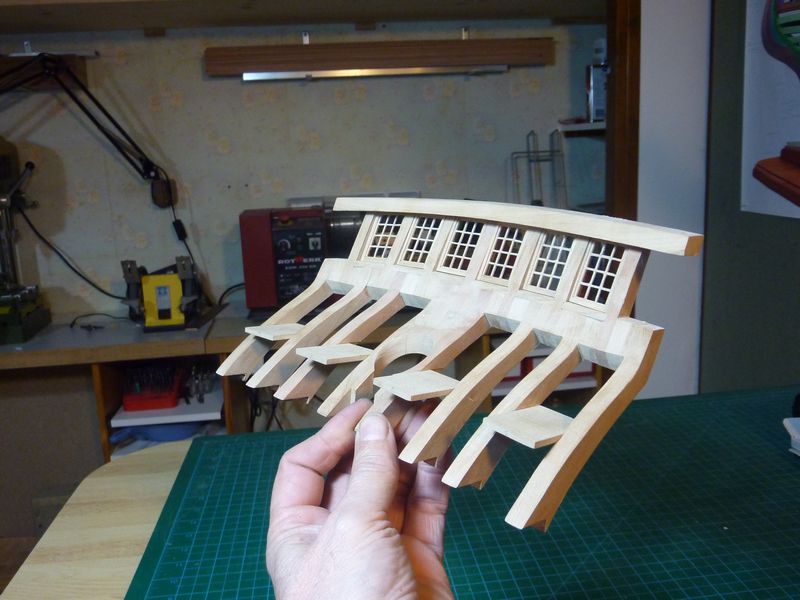

Posé sur la poupe, ça commence à ressembler à mon modèle 3D.


Très intéressante cette partie.

Bernard


Dernière édition par Bernard HUC le Dim 3 Fév 2013 - 9:30, édité 1 fois

_______________________________________________
Tout a une fin, sauf la banane qui en a deux.
avatar
Bernard HUC
Modérateur

Messages : 671
Date d'inscription : 25/05/2010
Localisation : Cagnes sur mer près de Nice

Revenir en haut Aller en bas

Re: La poupe au 1/36 par B.Huc

Message  michele padoan le Dim 3 Fév 2013 - 8:14

Un gran bel lavoro e molto preciso
avatar
michele padoan

Messages : 820
Date d'inscription : 04/11/2012
Localisation : conche di codevigo(PD) ITALIA

Revenir en haut Aller en bas

Re: La poupe au 1/36 par B.Huc

Message  a.piot le Dim 3 Fév 2013 - 8:21

bravo
Avez vous encastré les petits bois comme me l'avais préconisé je ne sais plus qui pour l'Aurore ?
Bonjour
avatar
a.piot

Messages : 2585
Date d'inscription : 25/05/2010
Localisation : chatillon sur indre /oleron

https://sites.Google.com/site/voiliersanciens/home

Revenir en haut Aller en bas

Re: La poupe au 1/36 par B.Huc

Message  a.sorolla le Dim 3 Fév 2013 - 9:02

Bonjour

Le résultat de l'ensemble est très joli, voeux.
Le système d'assembler les fenêtres m'a plu, mais une question, en utilisant le même système, avec une union à une moyenne-bois les petites pièces de les barreaux, ils ne sembleraient pas plus forts, je pense qu'avec une fraiseuse cela est possible.
De toutes formes je répète le résultat il est fantastique comme cela.

Cordialement

Adrian
avatar
a.sorolla

Messages : 441
Date d'inscription : 24/02/2011
Localisation : València, sp

Revenir en haut Aller en bas

Re: La poupe au 1/36 par B.Huc

Message  G. Delacroix le Dim 3 Fév 2013 - 9:18

Bravo Bernard, c'est un excellent travail.
As-tu pensé à la feuillure pour les vitres sur les petits bois ?

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
avatar
G. Delacroix
Admin

Messages : 6603
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Re: La poupe au 1/36 par B.Huc

Message  Bernard HUC le Dim 3 Fév 2013 - 9:20

Bonjour

pour Alain et Adrian

Non, les petits bois font 8/10ème de section; l'encastrement ne faisait pas net. Les petits bois coupés avec la méthode que j'ai montré ont des extrémités bien perpendiculaires et une longueur très précise. De ce fait ils s'intercalent entre les montants sans jeu et se collent tout seul.

Gérard, j'ai pensé à la feuillure qui devrait faire 3/10ème.
Le min que j'arrive à faire proprement c'est 5/10ème mais pas sur des petits bois. Smile

Bernard

_______________________________________________
Tout a une fin, sauf la banane qui en a deux.
avatar
Bernard HUC
Modérateur

Messages : 671
Date d'inscription : 25/05/2010
Localisation : Cagnes sur mer près de Nice

Revenir en haut Aller en bas

Re: La poupe au 1/36 par B.Huc

Message  WDocquois le Dim 3 Fév 2013 - 9:33

Merci Bernard de nous faire profiter de ces diverses méthodes de fabrication.
Simple à mettre en oeuvre ou bien nécessitant de l'outillage, elles ont toutes leur intérêt; merci.

Le résultat est superbe !

Wilfrid Cool
avatar
WDocquois

Messages : 1090
Date d'inscription : 23/05/2010
Localisation : Plaine de France

Revenir en haut Aller en bas

Re: La poupe au 1/36 par B.Huc

Message  EricLem le Dim 3 Fév 2013 - 10:45

splendide.
avatar
EricLem

Messages : 2318
Date d'inscription : 27/05/2010
Localisation : Quimper

http://pagesperso-orange.fr/maquettes-marine/Index.html

Revenir en haut Aller en bas

Re: La poupe au 1/36 par B.Huc

Message  a.sorolla le Dim 3 Fév 2013 - 11:10

Bernard HUC a écrit:
...................
Le min que j'arrive à faire proprement c'est 5/10ème mais pas sur des petits bois.

Disculpez-moi M. Bernard, si je me trompe, mais je voudrais réaliser ce commentaire.
Peut-être en réalisant la rainure premièrement sur l'une la plus grande pièce en bois et en coupant la baguette de 0,8 mms après et par la suite couper les petites pièces.

Adrian
avatar
a.sorolla

Messages : 441
Date d'inscription : 24/02/2011
Localisation : València, sp

Revenir en haut Aller en bas

Re: La poupe au 1/36 par B.Huc

Message  Bernard HUC le Dim 3 Fév 2013 - 11:21

Tu as raison Adrian, ça doit être faisable, mais je n'ai pas eu la patience Embarassed

Bernard

_______________________________________________
Tout a une fin, sauf la banane qui en a deux.
avatar
Bernard HUC
Modérateur

Messages : 671
Date d'inscription : 25/05/2010
Localisation : Cagnes sur mer près de Nice

Revenir en haut Aller en bas

Re: La poupe au 1/36 par B.Huc

Message  Pierre Rouanne le Dim 3 Fév 2013 - 11:32

Dans du buis c'est possible mais dans du poirier, je ne pense pas.

Pierre

avatar
Pierre Rouanne

Messages : 4773
Date d'inscription : 21/05/2010
Localisation : Le Roc St André 56460

http://pagesperso-orange.fr/pierre.rouanne/

Revenir en haut Aller en bas

Re: La poupe au 1/36 par B.Huc

Message  didier08 le Dim 3 Fév 2013 - 11:56

Bonjour Bernard,
Boulot a faire pâlir un compagnon: bravo!
Vas tu faire ce modèle représentant la coque complète?
Si je ne me trompe il mesure au 1/36:
Coque seule: 2,13m
coque matée: 2,76m
Didier
avatar
didier08

Messages : 1766
Date d'inscription : 26/05/2010

Revenir en haut Aller en bas

Re: La poupe au 1/36 par B.Huc

Message  gérard 2 le Dim 3 Fév 2013 - 12:07

Bonjour,
Bernard, tu aurais pu faire tes fenêtres taillées dans la masse, avec les feuillures et tout. Ça tient très bien, et tu as les moyens Bonjour
Gérard
avatar
gérard 2

Messages : 3248
Date d'inscription : 25/05/2010
Localisation : Saint Memmie 51470

https://chenivessemaquettes.shost.ca

Revenir en haut Aller en bas

Re: La poupe au 1/36 par B.Huc

Message  Pierre Blanc le Dim 3 Fév 2013 - 14:32

Bonjour.
Ta méthode peu ordinaire semble donner un résultat excellent. Pourquoi les trous ronds à l'extrémité du bau et de la lisse d'hourdi?


Dernière édition par Pierre Blanc le Dim 3 Fév 2013 - 21:24, édité 2 fois
avatar
Pierre Blanc

Messages : 2582
Date d'inscription : 24/05/2010
Localisation : Juvignac (34)

Revenir en haut Aller en bas

Re: La poupe au 1/36 par B.Huc

Message  Francis Jonet le Dim 3 Fév 2013 - 16:51

Bernard,
C'est un travail magnifique !
avatar
Francis Jonet

Messages : 5715
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

Re: La poupe au 1/36 par B.Huc

Message  gérard 2 le Dim 3 Fév 2013 - 17:27

Bonjour,
Pierre, il faut suivre et tout apprendre par coeur : page 3,( pour remettre les chutes et pouvoir serrer dans l'étau)
Plus qu'à faire des copies d'écran, et faire le livre lol!
Gérard
avatar
gérard 2

Messages : 3248
Date d'inscription : 25/05/2010
Localisation : Saint Memmie 51470

https://chenivessemaquettes.shost.ca

Revenir en haut Aller en bas

Re: La poupe au 1/36 par B.Huc

Message  j.mail. le Dim 3 Fév 2013 - 18:56

Bonsoir,
Bernard nous fait une démonstration magnifique de l' utilisation de son savoir en 3D, appliquée ici sur sa charpente du Commerce de Marseille. Je vois que ma méthode d'encadrement pour la mise en place des petits bois de fenêtres donne ici un bon résultat, méthode que l'on peut utiliser lorsque les châssis ne sont pas d'équerres, il suffit de faire les rainurages à l'angle voulu.
J'ai essayé de faire les feuillures mais le résultat n'est pas probant, le mieux c'est de les schématiser par un léger chanfrein.
Je joint une photo que je viens de faire, d'ailleurs il y a un peu de poussière, et même un fil de toile d'araignée...je vais devoir faire les vitres!


Jacques

avatar
j.mail.

Messages : 255
Date d'inscription : 25/05/2010
Localisation : Hautes Pyrénées

http://modelisme.arsenal.free.fr/jacquesmailliere/index.html

Revenir en haut Aller en bas

Re: La poupe au 1/36 par B.Huc

Message  Bernard HUC le Dim 3 Fév 2013 - 19:04

méthode que l'on peut utiliser lorsque les châssis ne sont pas d'équerres, il suffit de faire les rainurages à l'angle voulu.

ce qui est le cas du CM. J'ai fait 3 angles différents pour les 2 fois 3 fenêtres.

Bernard

_______________________________________________
Tout a une fin, sauf la banane qui en a deux.
avatar
Bernard HUC
Modérateur

Messages : 671
Date d'inscription : 25/05/2010
Localisation : Cagnes sur mer près de Nice

Revenir en haut Aller en bas

Re: La poupe au 1/36 par B.Huc

Message  g.besson le Dim 3 Fév 2013 - 19:13

Bonsoir,

Une bien belle démonstration Bernard, cela fera un modèle magnifique. Dommage pour la feuillure des fenêtres.....
