Re: Modèle " Le Gros Ventre " (terminé) au 1/36 par A.Pichenet
C'est vrai qu'elle est de toute beauté, sensuelle et lisse comme une jeune fille bien pommadée, elle fait envie
Michel Saunier (†)- Messages : 8200
Date d'inscription : 23/05/2010
Re: Modèle " Le Gros Ventre " (terminé) au 1/36 par A.Pichenet
le bordage bâbord est parfait.
g.besson- Messages : 1644
Date d'inscription : 23/05/2010
Localisation : Saint Hilaire d'Estissac 24140
Modèle leGV par A; Pichenet
Que dire devant la beauté d'un tel ouvrage, si ce n'est que je rejoins l'avis de Pierre Saulnier ;-) !
Dommage que ces photos ne soient pas dans la reliure du Forum sur le GV que j'ai fait faire par Hervé
Monsieur Pichenet tenez-vous un journal informatique de toutes vos photos sur le GV ?
Dommage que ces photos ne soient pas dans la reliure du Forum sur le GV que j'ai fait faire par Hervé
Monsieur Pichenet tenez-vous un journal informatique de toutes vos photos sur le GV ?
koala_57- Messages : 163
Date d'inscription : 25/05/2010
Localisation : Rombas (57120) près de Metz en Moselle
Modèle " Le Gros Ventre " par A.Pichenet
pardon MICHEL Saunier !
koala_57- Messages : 163
Date d'inscription : 25/05/2010
Localisation : Rombas (57120) près de Metz en Moselle
Re: Modèle " Le Gros Ventre " (terminé) au 1/36 par A.Pichenet
Il n'y a pas de mal si rectifié
Pierre, c'était mon Père
Pierre, c'était mon Père
Michel Saunier (†)- Messages : 8200
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure
gouttière
à tous,
J’ai hésité un moment avant d’adopter ce principe de fabrication des gouttières. La structure ouverte permet de voir l’intérieur mais aussi tous les défauts qui seraient négligés au prétexte que c’est en dedans ! la reproduction des entailles des baux correspondant a celles de la gouttière sur cette dernière est fastidieuse et longue si on veut que du dessous n’apparaissent pas quelques irrégularités disgracieuses. C’est pourquoi j’ai finalement opté pour cette façon de faire qui sera complètement invisible après la pose des serres gouttières.
suite cliquez sur spoiler
J’ai hésité un moment avant d’adopter ce principe de fabrication des gouttières. La structure ouverte permet de voir l’intérieur mais aussi tous les défauts qui seraient négligés au prétexte que c’est en dedans ! la reproduction des entailles des baux correspondant a celles de la gouttière sur cette dernière est fastidieuse et longue si on veut que du dessous n’apparaissent pas quelques irrégularités disgracieuses. C’est pourquoi j’ai finalement opté pour cette façon de faire qui sera complètement invisible après la pose des serres gouttières.
suite cliquez sur spoiler
- Spoiler:
- on colle et on enlève
je ne colle pas directement la gouttière sur les sections travaillées et mises à poste pour être sûr qu'elles soient bien collées sur toute la largeur ( elles pourraient à certains endroits retomber vers le couple )
la serre gouttière quant à elle sera collée directement, l'assise de ces sections étant moins délicate
mise en place pour contrôler
le collage définitif se fera plus tard pour bien vérifier l'alignement et éventuellement une retouche....allez savoir ?
a.pichenet- Messages : 1097
Date d'inscription : 24/05/2010
Localisation : troyes
HB 17 aime ce message
Re: Modèle " Le Gros Ventre " (terminé) au 1/36 par A.Pichenet
Bonjour,
Alain, tu n'oublies pas les pièces de remplissage posées sur la bauquière, entre les baux.
Gérard
Alain, tu n'oublies pas les pièces de remplissage posées sur la bauquière, entre les baux.
Gérard
Re: Modèle " Le Gros Ventre " (terminé) au 1/36 par A.Pichenet
bonjour Gérard2,
sauf erreur de ma part je crois qu'il n'y en a pas ( sur le gros ventre ) mais merci de me l'avoir signalé
alain p
sauf erreur de ma part je crois qu'il n'y en a pas ( sur le gros ventre ) mais merci de me l'avoir signalé
alain p
a.pichenet- Messages : 1097
Date d'inscription : 24/05/2010
Localisation : troyes
Re: Modèle " Le Gros Ventre " (terminé) au 1/36 par A.Pichenet
Bonjour.
Certains puristes ne vont pas manquer de critiquer cette méthode mais moi je trouve que c'est très astucieux.
Certains puristes ne vont pas manquer de critiquer cette méthode mais moi je trouve que c'est très astucieux.
Pierre Blanc- Messages : 3692
Date d'inscription : 24/05/2010
Localisation : Juvignac (34)
Re: Modèle " Le Gros Ventre " (terminé) au 1/36 par A.Pichenet
Est très intelligent et intéressant, car une fois fait, comme expliqué par M. Pichenet, vous pouvez exécuter une nouvelle gouttières, évidemment à partir d'un morceau entier, mais avoir son profil parfait. Bien sûr, pour les puristes.
nostromo- Messages : 1017
Date d'inscription : 25/05/2010
Localisation : Milano
Re: Modèle " Le Gros Ventre " (terminé) au 1/36 par A.Pichenet
Alain,
Pour la fabrication des gouttières de mon 118 et de leurs fourrures j'utilise la même technique.
Francis.
Pour la fabrication des gouttières de mon 118 et de leurs fourrures j'utilise la même technique.
Francis.
Dernière édition par equinoxe91 le Mer 07 Sep 2011, 22:50, édité 1 fois
Francis Jonet- Modérateur
- Messages : 9329
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège
Re: Modèle " Le Gros Ventre " (terminé) au 1/36 par A.Pichenet
Pas mal comme technique, à retenir car cela évite bien des problèmes
Michel Saunier (†)- Messages : 8200
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure
serre-gouttière
Bonjour à tous,
je viens de finir les 2 rangs de serre-gouttière et j'ai du reprendre les queues d'arondes celles-ci étaient trop courtes de 1 mm beaucoup de boulot en plus dans des conditions pas très faciles.... comme quoi on est jamais assez précis !
suite cliquez sur spoiler
je viens de finir les 2 rangs de serre-gouttière et j'ai du reprendre les queues d'arondes celles-ci étaient trop courtes de 1 mm beaucoup de boulot en plus dans des conditions pas très faciles.... comme quoi on est jamais assez précis !
suite cliquez sur spoiler
- Spoiler:
Dernière édition par a.pichenet le Jeu 13 Oct 2011, 13:10, édité 1 fois
a.pichenet- Messages : 1097
Date d'inscription : 24/05/2010
Localisation : troyes
HB 17 aime ce message
Re: Modèle " Le Gros Ventre " (terminé) au 1/36 par A.Pichenet
Bonsoir.
Gros travail et superbes photos, j'aime bien celle prise à contre-jour. La gouttière semble faite en 2 épaisseurs.
Gros travail et superbes photos, j'aime bien celle prise à contre-jour. La gouttière semble faite en 2 épaisseurs.
Pierre Blanc- Messages : 3692
Date d'inscription : 24/05/2010
Localisation : Juvignac (34)
Re: Modèle " Le Gros Ventre " (terminé) au 1/36 par A.Pichenet
Bonsoir.
Alain
un bon travail
Alain
un bon travail
a.sorolla- Messages : 564
Date d'inscription : 24/02/2011
Localisation : València, sp
mise en place de l'ancre de miséricorde
bonjour,

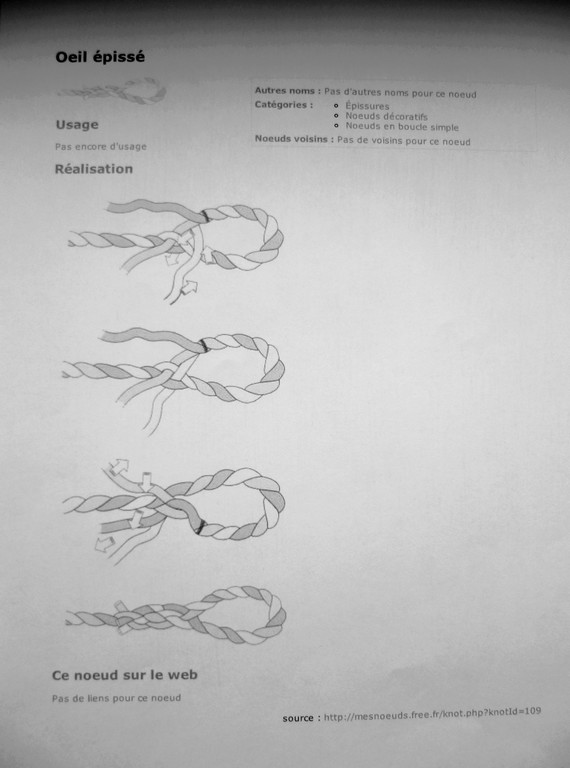

Avant de mettre les hiloires, j'ai éssayé de faire un oeil épissé, pas de la tarte pour faire un noeud d'amarrage plat à bridure. Avec bien du mal c'est fait ! mais je ne ferais pas ça tous les jours
suite cliquez sur spoiler
Avant de mettre les hiloires, j'ai éssayé de faire un oeil épissé, pas de la tarte pour faire un noeud d'amarrage plat à bridure. Avec bien du mal c'est fait ! mais je ne ferais pas ça tous les jours
suite cliquez sur spoiler
- Spoiler:
la seringue sert d'épissoir..
Dernière édition par a.pichenet le Mar 25 Oct 2011, 13:59, édité 1 fois
a.pichenet- Messages : 1097
Date d'inscription : 24/05/2010
Localisation : troyes
HB 17 aime ce message
Re: Modèle " Le Gros Ventre " (terminé) au 1/36 par A.Pichenet
Regardez votre travail, Alain, est toujours très instructif. Rendre le gréement d'un navire, est compliquée, mais est en grande proportion, la beauté d'un modèle. J'aime les cordes, 100% coton, laissé au naturel, non traitée, en plus de la couleur bien sûr, et seulement un peu de cire. Il n'est pas clair, mais ils ont quelque chose sur elle?
nostromo- Messages : 1017
Date d'inscription : 25/05/2010
Localisation : Milano
Re: Modèle " Le Gros Ventre " (terminé) au 1/36 par A.Pichenet
Bonjour.
Bonne idée de faire reposer l'ancre sur une cale, ça permet de positionner la verge verticalement (est-ce réaliste?).Quant à l'épissure, une fois l'amarrage terminé on en voit pas grand chose.
Bonne idée de faire reposer l'ancre sur une cale, ça permet de positionner la verge verticalement (est-ce réaliste?).Quant à l'épissure, une fois l'amarrage terminé on en voit pas grand chose.
Pierre Blanc- Messages : 3692
Date d'inscription : 24/05/2010
Localisation : Juvignac (34)
Re: Modèle " Le Gros Ventre " (terminé) au 1/36 par A.Pichenet
Bonjour Pierre,
Je ne sais pas si c'est réaliste mais dans le manuel du gabier on trouve trace de cette façon de faire, mais on est également dans l'anachronisme puisqu'il est plus récent d'un siècle que le GV. Ceci dit la mettre de travers et reposée sur la pareclose je ne pense pas que ce soit réaliste non plus alors .....
Je ne sais pas si c'est réaliste mais dans le manuel du gabier on trouve trace de cette façon de faire, mais on est également dans l'anachronisme puisqu'il est plus récent d'un siècle que le GV. Ceci dit la mettre de travers et reposée sur la pareclose je ne pense pas que ce soit réaliste non plus alors .....
a.pichenet- Messages : 1097
Date d'inscription : 24/05/2010
Localisation : troyes
Re: Modèle " Le Gros Ventre " (terminé) au 1/36 par A.Pichenet
Bonne journée. Qu'est-ce que je peux dire, merci pour la réponse Alain.
nostromo- Messages : 1017
Date d'inscription : 25/05/2010
Localisation : Milano
hiloires..
à tous,
1er rang d'hiloire....
suite cliquez sur spoiler
1er rang d'hiloire....
suite cliquez sur spoiler
- Spoiler:
2 eme rang, réalisation de la rablure...
Dernière édition par a.pichenet le Ven 04 Nov 2011, 15:04, édité 4 fois
a.pichenet- Messages : 1097
Date d'inscription : 24/05/2010
Localisation : troyes
HB 17 aime ce message
Re: Modèle " Le Gros Ventre " (terminé) au 1/36 par A.Pichenet
Belle démonstration sur un bon usage de l'outillage que l'on a à disposition.
Pierre
Pierre
Re: Modèle " Le Gros Ventre " (terminé) au 1/36 par A.Pichenet
Bonjour.
Très didactique, les photos sont explicites.
Très didactique, les photos sont explicites.
Pierre Blanc- Messages : 3692
Date d'inscription : 24/05/2010
Localisation : Juvignac (34)
Re: Modèle " Le Gros Ventre " (terminé) au 1/36 par A.Pichenet
Bonjour,
bien qu'il soit interdit de passer la brosse à reluire, c'est bien fait et ça me plait bien.
Gérard
bien qu'il soit interdit de passer la brosse à reluire, c'est bien fait et ça me plait bien.
Gérard
Re: Modèle " Le Gros Ventre " (terminé) au 1/36 par A.Pichenet
Bonjour,
Beau travail et merci de partager votre savoir faire. De mon côté je ne peux que citer Grégoire Lacroix :
Optimiste :
À force de me planter
je vais bien finir par pousser.
Michel
Beau travail et merci de partager votre savoir faire. De mon côté je ne peux que citer Grégoire Lacroix :
Optimiste :
À force de me planter
je vais bien finir par pousser.
Michel
Bern- Messages : 1847
Date d'inscription : 25/05/2010
Localisation : Matran Canton de Fribourg Suisse
les traversins
suite cliquez sur spoiler
- Spoiler:
Dernière édition par a.pichenet le Ven 11 Nov 2011, 13:24, édité 1 fois
a.pichenet- Messages : 1097
Date d'inscription : 24/05/2010
Localisation : troyes
HB 17 aime ce message
