Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  G. Delacroix le Mer 9 Mar 2011 - 12:46

Il me semble que, quand les châssis sont placés à "l'extérieur", ils sont nécessairement fixes et donc probablement cloués dans l'embrasure comme on peut le voir sur certains modèles.
Je n'ai jamais rencontré en France les dispositions que vous avez dessinées.

G. Delacroix
Admin

Messages : 6555
Date d'inscription : 21/05/2010

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  g.besson le Mer 9 Mar 2011 - 13:35

bonjour Gérard,

Autant pour moi, je pensais bêtement que les châssis, extérieurs ou intérieurs, étaient toujours ouvrants pour ventiler les chambres. Crying or Very sad
avatar
g.besson

Messages : 1644
Date d'inscription : 23/05/2010
Localisation : Saint Hilaire d'Estissac 24140

Revenir en haut Aller en bas

Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  Alain Fosse le Mer 9 Mar 2011 - 18:39

Bonjour
Ouaip ! Ca c'est ton côté "Fée du Logis", mais en mer, surtout avec un bon coup de bran, mieux vaut ne pas oublier de fermer la fenêtre !
Very Happy
avatar
Alain Fosse

Messages : 2119
Date d'inscription : 24/05/2010
Localisation : Fontenay-sous-Bois

http://alainfosse.com/Accueil/Des_bateaux.html

Revenir en haut Aller en bas

Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  g.besson le Mer 9 Mar 2011 - 22:41

eh oui, apparemment il n'y a que sur un 74 que les officiers peuvent ventiler leur chambre
avatar
g.besson

Messages : 1644
Date d'inscription : 23/05/2010
Localisation : Saint Hilaire d'Estissac 24140

Revenir en haut Aller en bas

Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  Pierre Rouanne le Mer 9 Mar 2011 - 23:10

Sur le Fleuron les fenêtres ne sont ps toutes fixes, je pense qu'il ne faut pas oublier que le G.V est une gabare et non pas un vaisseau de prestige.

Pierre
avatar
Pierre Rouanne

Messages : 4756
Date d'inscription : 21/05/2010
Localisation : Le Roc St André 56460

http://pagesperso-orange.fr/pierre.rouanne/

Revenir en haut Aller en bas

Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  G. Delacroix le Jeu 10 Mar 2011 - 7:37

Et il y a d'autres critères : pente de la muraille, présence de volets, etc.

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
avatar
G. Delacroix
Admin

Messages : 6555
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  Carrick le Jeu 10 Mar 2011 - 9:25



Bonjour

D'accord, Alain, mais entre fermer le fenêtre et l'avoir condamnée, il y a une paille, surtout au vu du volume important qu'il y aurait à ventiler ! Ça me paraît tout à fait absurde.
avatar
Carrick

Messages : 3227
Date d'inscription : 23/05/2010
Localisation : Plougastel

Revenir en haut Aller en bas

Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  g.besson le Jeu 10 Mar 2011 - 10:31

Bonjour

Je me suis allongé, plutôt recroquevillé, sur la paillasse d'une chambre sans fenêtre du Batavia et je n'ai pas été déçu! Là je peux vous dire que la ventilation ne serait pas du luxe !
avatar
g.besson

Messages : 1644
Date d'inscription : 23/05/2010
Localisation : Saint Hilaire d'Estissac 24140

Revenir en haut Aller en bas

Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  g.besson le Dim 13 Mar 2011 - 17:33

Bonjour,

Les menuisiers sont arrivés sur le chantier, le chef a fait la moue quant je lui ai dit qu'il fallait refaire les fenêtres des chambres....





Bonne soirée

avatar
g.besson

Messages : 1644
Date d'inscription : 23/05/2010
Localisation : Saint Hilaire d'Estissac 24140

Revenir en haut Aller en bas

Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  g.besson le Mer 16 Mar 2011 - 12:47

Bonjour,

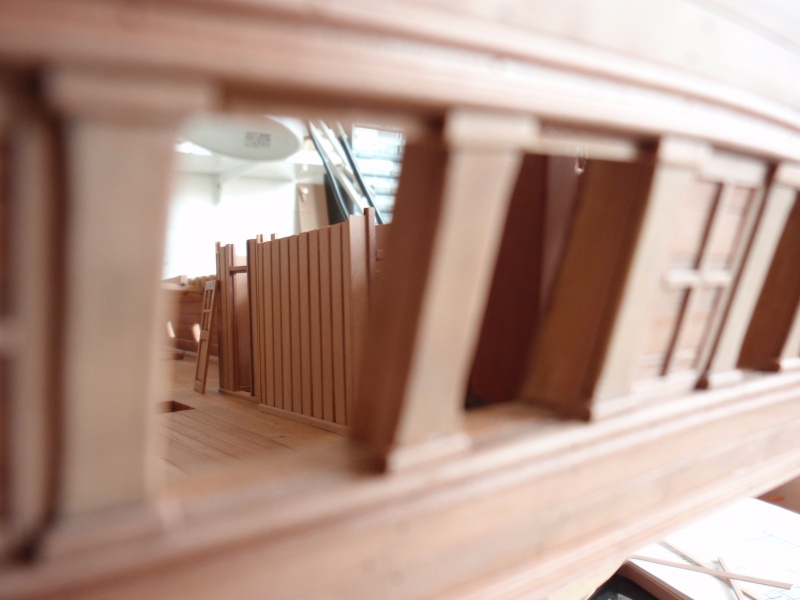

Suite des cloisons des chambres;






avatar
g.besson

Messages : 1644
Date d'inscription : 23/05/2010
Localisation : Saint Hilaire d'Estissac 24140

Revenir en haut Aller en bas

Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  Michel Saunier le Mer 16 Mar 2011 - 13:15

Bonjour Gérard
Tu pourras dire au chef de chantier que ses cloisons me plaisent beaucoup. J'ai les mêmes à faire bientôt...
avatar
Michel Saunier

Messages : 5538
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  a.pichenet le Mer 16 Mar 2011 - 13:22

Bonjour

sauf si c'est du à la macro, je trouve tes joints de lambris un peu large je verrais plutôt 3/10 maxi.....bonne continuation.

alain p

a.pichenet

Messages : 780
Date d'inscription : 24/05/2010
Localisation : troyes

Revenir en haut Aller en bas

Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  Pierre Blanc le Mer 16 Mar 2011 - 15:26

Bonjour.
Gérard, je trouve que tes cloisons sont belles. Je ne sais pas si tu y pense mais je te signale de ne pas oublier le passage de la gouttière renversée pas évidente à repérer sur les plans.
avatar
Pierre Blanc

Messages : 2562
Date d'inscription : 24/05/2010
Localisation : Juvignac (34)

Revenir en haut Aller en bas

Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  g.besson le Mer 16 Mar 2011 - 22:55

Bonsoir,


Pour Pierre;
merci pour le rappel de la gouttière inversée mais je ne l'oublie pas. Les cloisons ne sont pas fixées et je ferais toutes les entailles pour les baux et gouttière en même temps.
Pour Alain;
J'ai pris l'option de cette largeur de joint creux, 27mm à l'échelle 1 après avoir regardé ce qui se faisait en la matière.
0.3 ou 10.8mm à l'échelle 1 ressemble plus à de la frisette qu'à du lambris, mais chacun fait comme il veut. En revanche, il faut savoir qu'à échelle réduite, certains détails doivent être plus marqués pour qu'ils apparaissent.

avatar
g.besson

Messages : 1644
Date d'inscription : 23/05/2010
Localisation : Saint Hilaire d'Estissac 24140

Revenir en haut Aller en bas

Re:Le Gros Ventre par George Besson

Message  Invité le Jeu 17 Mar 2011 - 8:40

Je pense,qu'effectivement,il est bon" d'exagérer" certains détails,qui,sinon,sonneraient faux;
Michel

Invité
Invité


Revenir en haut Aller en bas

Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  Alain Fosse le Jeu 17 Mar 2011 - 9:38

Bonjour
C'est l'éternel problème de "l'échelle objective", prônée par certains modélistes.
avatar
Alain Fosse

Messages : 2119
Date d'inscription : 24/05/2010
Localisation : Fontenay-sous-Bois

http://alainfosse.com/Accueil/Des_bateaux.html

Revenir en haut Aller en bas

Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  a.pichenet le Jeu 17 Mar 2011 - 11:48

Michel a écrit:Je pense,qu'effectivement,il est bon" d'exagérer" certains détails,qui,sinon,sonneraient faux;
Michel

Bonjour

c'est justement quand on exagère que ça sonne faux et quand l'échelle ne permet pas de faire avec réalisme et bien on s'abstient c'est pas plus compliqué que ça mais chacun reste libre.....

alain p

a.pichenet

Messages : 780
Date d'inscription : 24/05/2010
Localisation : troyes

Revenir en haut Aller en bas

Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  g.besson le Sam 19 Mar 2011 - 18:57

Bonsoir,

Les portes des chambres et de l'office en fabrication ;





Bonne soirée

avatar
g.besson

Messages : 1644
Date d'inscription : 23/05/2010
Localisation : Saint Hilaire d'Estissac 24140

Revenir en haut Aller en bas

le GV par G BESSON

Message  labarre le Sam 19 Mar 2011 - 19:55

bonsoir,
vous pensez vraimment qu'après avoir vu vos portes, on va pouvoir passez une bonne soirée !
cordialement.

labarre

Messages : 269
Date d'inscription : 30/05/2010
Localisation : yvelines

Revenir en haut Aller en bas

Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  dvig le Dim 20 Mar 2011 - 8:37

Bonjour,
C'est pas une mauvaise idée, de faire les feuillures après l'assemblage.
Mais ça doit demander un peu de précision sur la fraiseuse, et de reprendre les angles à la main. Et puis, faut pas déraper sous peine de tout refaire !! As-tu des précisions à apporter sur cette méthode ? (moyens de guidage, difficultés rencontrées, ...)
J'aurai, plus tard, à faire un panneau vitré sur la galère. Il me cause du souci, je retiens peut-être l'idée.
Bonjour
avatar
dvig

Messages : 173
Date d'inscription : 28/05/2010
Localisation : Toulouse

Revenir en haut Aller en bas

Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  Pierre Blanc le Dim 20 Mar 2011 - 14:55

Bonjour.
Je joins ma curiosité à celle de Dominique (message précédent). Par ailleurs, je n'ai pas bien compris l'utilité du bout de tasseau avec papier de verre et fente en biais (1ère photo).

Autre question.
Pourquoi les cloisons de l'office situé à l'avant sont faites de planches "à l'horizontale" contrairement aux autres de l'arrière?
avatar
Pierre Blanc

Messages : 2562
Date d'inscription : 24/05/2010
Localisation : Juvignac (34)

Revenir en haut Aller en bas

Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  g.besson le Dim 20 Mar 2011 - 16:52

Bonjour Dominique, bonjour Pierre,

Le fraisage des feuillures après assemblage n'est pas compliqué en lui même mais demande de l'attention et une fraiseuse qui n'a pas trop de jeu dans les tambours.
Cette méthode est plus simple que le fraisage des éléments avant assemblage.

Sinon la cale en bois avec papier de verre et fente en biais sert à caler les portes!!! sinon accessoirement à poncer
Pour la cloison de l'office, le montage est différent de celui des chambres et assimilable, à mon avis, à la construction des cloisons des soutes. En effet, il n'y a pas de "rail" en partie basse. Gérard a représenté des planches verticales (sans joint creux) mais j'ai opté pour l'horizontalité de celles-ci compte tenu des montants verticaux très peux éloignés. (voir ci-dessous)



Sinon les portes se terminent, il restera le vitrage et les parcloses des panneaux. Ensuite, fabrication des meubles !!



avatar
g.besson

Messages : 1644
Date d'inscription : 23/05/2010
Localisation : Saint Hilaire d'Estissac 24140

Revenir en haut Aller en bas

Re:Modele Le Gros Ventre par Georges Besson

Message  Invité le Dim 20 Mar 2011 - 17:00

Bonjour,
Merci pour ces explications et ces photos très didactiques;
Michel

Invité
Invité


Revenir en haut Aller en bas

Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  g.besson le Lun 28 Mar 2011 - 21:02

bonsoir,

un peu d'aménagement ;





il faut que je rappelle mr Ségalot, une façade de tiroir est épaufrée !


Les entailles de passage des baux, que du bonheur!....


Bonne soirée




avatar
g.besson

Messages : 1644
Date d'inscription : 23/05/2010
Localisation : Saint Hilaire d'Estissac 24140

Revenir en haut Aller en bas

Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  WDocquois le Lun 28 Mar 2011 - 21:09

Que du bonheur comme vous dites Gérard !!
Sur la table , c'est la bible ou le Vial ?

Wilfrid
avatar
WDocquois

Messages : 1090
Date d'inscription : 23/05/2010
Localisation : Plaine de France

Revenir en haut Aller en bas

Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  Michel Saunier le Lun 28 Mar 2011 - 21:37

Je suis généralement avare de compliments mais là, Bravo
avatar
Michel Saunier

Messages : 5538
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas
