Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  g.besson Dim 30 Jan - 21:20

EricLem a écrit:La seule chose importante, c'est que les petits bois des fenêtres se suivent bien en ligne, et ne montrent pas de ligne brisée lorsqu'elles seront toutes montées, c'est ce que l'on verra une fois la maquette finie.

Eh oui, c'est pourquoi je vais fabriquer les cadres, les maintenir en face extérieure des ébrasements et tracer avec une latte ayant la bonne courbure la position des petits bois "horizontaux". Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 522816

g.besson

Messages : 1644
Date d'inscription : 23/05/2010

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  Michel Saunier (†) Lun 31 Jan - 9:34

C'est vrai que cela semble la bonne méthode, car quelque soient les écarts, même minimes dans la construction de la charpente, se fier au seul plan ne permet pas d'en tenir compte. Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 522816
Michel Saunier (†)
Michel Saunier (†)

Messages : 8200
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  g.besson Mar 1 Fév - 17:47

En attendant la remise en fabrication des chassis, j'ai travaillé sur le bordage du tableau AR :

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 Tablea11
Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 Tablea12
Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 Vue_ar10

une vue des soutes:
Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 Soutes10

c'est l'heure du casse-croûte sur le chantier :
Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 A_tabl10
g.besson
g.besson

Messages : 1644
Date d'inscription : 23/05/2010
Localisation : Saint Hilaire d'Estissac 24140

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  didier08 (†) Mar 1 Fév - 18:13

Bonjour
La vache! qu'il est beau ton Gros Ventre Gérard geek
Didier
didier08 (†)
didier08 (†)

Messages : 1766
Date d'inscription : 26/05/2010

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  a.piot Mar 1 Fév - 19:09

oui il est tres beau!!! on voit bien votre patience à la finition.
a.piot
a.piot

Messages : 3763
Date d'inscription : 25/05/2010
Localisation : chatillon sur indre /oleron

https://sites.Google.com/site/voiliersanciens/home

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  Wpatrick Mar 1 Fév - 20:56

Bonjour

De beaux clichés du GV , et le maitre charpentier il a un beau couvre-chef ...

Et lorsqu'on observe bien les photos ,les assemblages de pièces Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 743347

Patrick

Wpatrick
Wpatrick

Messages : 2265
Date d'inscription : 25/05/2010
Localisation : Lille

http://www.arthur-molle.fr/

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  Pierre Blanc Mar 1 Fév - 20:58

Bonsoir.
C'est qu'il est beau le bébé à Gérard. La photo des soutes est magnifique.
Une remarque concernant le tableau, sur la mono planche 26 le haut du tableau n'est bordé qu'avec 3 virures alors que sur la planche 17 il en comporte 5.
Pierre Blanc
Pierre Blanc

Messages : 3692
Date d'inscription : 24/05/2010
Localisation : Juvignac (34)

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  g.besson Mar 1 Fév - 21:31

Pierre Blanc a écrit:Bonsoir.
C'est qu'il est beau le bébé à Gérard. La photo des soutes est magnifique.
Une remarque concernant le tableau, sur la mono planche 26 le haut du tableau n'est bordé qu'avec 3 virures alors que sur la planche 17 il en comporte 5.

Bonsoir Pierre,

J'avais remarqué

Pour border le haut du tableau en 3 virures, il faudrait que celles-ci fassent 380mm de largeur, cela m'a paru beaucoup et disproportionné par rapport à la répartition de l'élément intermédiaire du tableau.
En divisant le panneau en 5 parties, cela nous fait des virures de 228mm. J'ai préféré cette solution correspondant à la planche 17. Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 522816
g.besson
g.besson

Messages : 1644
Date d'inscription : 23/05/2010
Localisation : Saint Hilaire d'Estissac 24140

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  matiz Mer 2 Fév - 6:44

Bonjour, Gerard, votre travail est vraiment remarquable, j'ai observèe que vous avait réglé la géométrie des fenêtres, les détails dont j'ai parlé, était cette-ci, je ne connais pas le terme exact en français, mais j'ai fait un cercle à vos images,

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 Fenatr10

je présente des excuses en dépôt à l'avance, le mien n'est pas une critique mais juste une observation Tiziano
matiz
matiz

Messages : 2599
Date d'inscription : 23/06/2010
Localisation : Pisa

http://www.modarsenaval.com/Vascello%20da%2074%20cannini-%20Tizi

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  G. Delacroix Mer 2 Fév - 7:15

Manifestement, il y a des traits qui ont sauté, je vais rectifier le fichier.
Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 11070
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 Empty Les chassis

Message  gérard 2 Mer 2 Fév - 7:23

Bonjour,
Gérard, si tu m'envoies le dessin des défoncés qu'il te faut, avec les arcs qui vont bien, je te fais ça dans du polystyrène choc ; la colle à bois ne prendra pas dessus
Gérard
gérard 2
gérard 2

Messages : 4764
Date d'inscription : 25/05/2010
Localisation : Saint Memmie 51470

http://www.chenivessemaquettes.fr

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  g.besson Mer 2 Fév - 10:07

gérard 2 a écrit:Bonjour,
Gérard, si tu m'envoies le dessin des défoncés qu'il te faut, avec les arcs qui vont bien, je te fais ça dans du polystyrène choc ; la colle à bois ne prendra pas dessus
Gérard

scratch Gérard, que veux tu me faire en polystyrène?
g.besson
g.besson

Messages : 1644
Date d'inscription : 23/05/2010
Localisation : Saint Hilaire d'Estissac 24140

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  g.besson Mer 2 Fév - 10:13

matiz a écrit:Bonjour, Gerard, votre travail est vraiment remarquable, j'ai observèe que vous avait réglé la géométrie des fenêtres, les détails dont j'ai parlé, était cette-ci, je ne connais pas le terme exact en français, mais j'ai fait un cercle à vos images,

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 Fenatr10

je présente des excuses en dépôt à l'avance, le mien n'est pas une critique mais juste une observation Tiziano

Bonjour Matiz,

Cet assemblage à mis bois est faux bien sûr et ne correspond pas à la réalité. C'est l'impasse dont j'avais parlé plus haut.
Mais comme je dois refaire ces châssis, je vais essayer de les réaliser dans une version plus "authentique". Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 522816
g.besson
g.besson

Messages : 1644
Date d'inscription : 23/05/2010
Localisation : Saint Hilaire d'Estissac 24140

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  matiz Mer 2 Fév - 10:19

Gerard, car vos compétences, je ne doute pas du résultat final des fenêtres, votre modèle ...."parle".
Tiziano
matiz
matiz

Messages : 2599
Date d'inscription : 23/06/2010
Localisation : Pisa

http://www.modarsenaval.com/Vascello%20da%2074%20cannini-%20Tizi

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  gérard 2 Mer 2 Fév - 10:44

Gérard, je te parle de polystyrène choc ! C'est le matériau que j'utilise pour les maquettes d'architecture. C'est du rigide.
Je te grave toutes les rainures, droites et courbes dont tu as besoin, en te permettant d'encastrer tes bois dans leur bonne position.
Ce que montre J. Maillière est en bois, donc attention la colle. Ta colle à bois ne prendra pas sur le polystyrène choc.
Gérard
gérard 2
gérard 2

Messages : 4764
Date d'inscription : 25/05/2010
Localisation : Saint Memmie 51470

http://www.chenivessemaquettes.fr

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 Empty Re:Modèle Le Gros Ventre par G.Besson

Message  Invité Mer 2 Fév - 12:27

Bonjour,
C'est du grand Art!!
Michel

Invité
Invité


Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  g.besson Mer 2 Fév - 18:38

gérard 2 a écrit:Gérard, je te parle de polystyrène choc ! C'est le matériau que j'utilise pour les maquettes d'architecture. C'est du rigide.
Je te grave toutes les rainures, droites et courbes dont tu as besoin, en te permettant d'encastrer tes bois dans leur bonne position.
Ce que montre J. Maillière est en bois, donc attention la colle. Ta colle à bois ne prendra pas sur le polystyrène choc.
Gérard

Excuses moi Gérard, j'ai compris une fois que j'étais à l'atelier. Tu est gentil mais j'ai réfléchi au problème et trouvé la solution.
Les cadres sont maintenant refabriqués et demain j'installe les petits bois. Cette fois, cela devrait être bon.
En attendant, je me suis exercé sur les fenêtres loupées à réaliser les chanfreins sur la face intérieure. C'est assez chouette...photos demain
g.besson
g.besson

Messages : 1644
Date d'inscription : 23/05/2010
Localisation : Saint Hilaire d'Estissac 24140

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  Neko Mer 2 Fév - 22:11

Bonjour

Toujours un travail de premier ordre et de très belles photos!
Neko
Neko

Messages : 2006
Date d'inscription : 24/05/2010
Localisation : Amiens

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  g.besson Jeu 3 Fév - 18:02

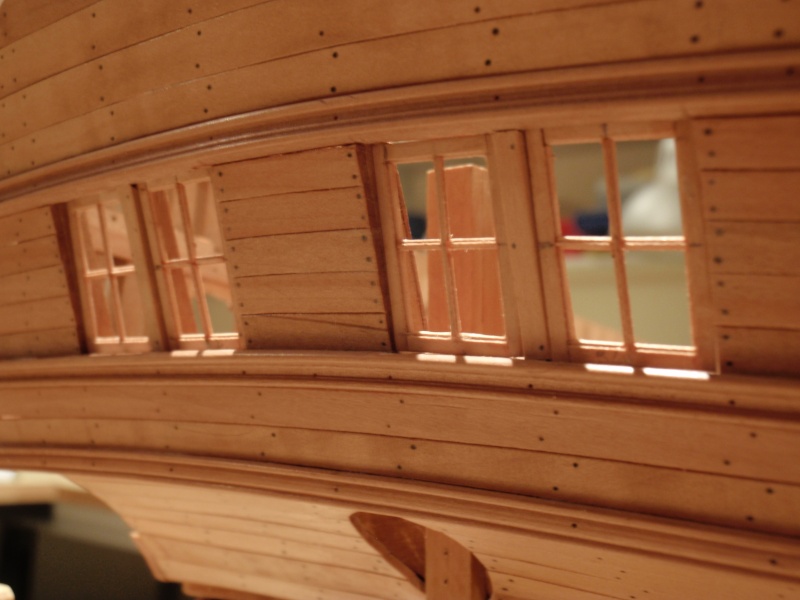

Donc voici les châssis avec des petits bois alignés ! (reste la fintion des dit châssis bien sûr) :

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 Fenatr13

et en plus, maintenant j'ai le vitrage !

Merci René Vanhouche !
g.besson
g.besson

Messages : 1644
Date d'inscription : 23/05/2010
Localisation : Saint Hilaire d'Estissac 24140

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  a.piot Jeu 3 Fév - 18:37

très bien!!!
a.piot
a.piot

Messages : 3763
Date d'inscription : 25/05/2010
Localisation : chatillon sur indre /oleron

https://sites.Google.com/site/voiliersanciens/home

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  Pierre Rouanne Jeu 3 Fév - 19:48

Gérard,
Tu viens avec à Chateaulin sans cela nous ne te connaissons plus.

Pierre
Pierre Rouanne
Pierre Rouanne

Messages : 6412
Date d'inscription : 21/05/2010
Localisation : Le Roc St André 56460

http://pagesperso-orange.fr/pierre.rouanne/

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  Francis Jonet Jeu 3 Fév - 21:28

Bravo Gérard, en plein dans le mille !

Francis.
Francis Jonet
Francis Jonet
Modérateur

Messages : 9328
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 Empty Re:Modèle Le Gros Ventre par G.Besson

Message  Invité Ven 4 Fév - 4:44

Très joli travail;Une corvée de plus,le nettoyage des vitres!!
:lol: Michel

Invité
Invité


Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  g.besson Sam 5 Fév - 16:09

dans la famille des fenêtres, voici celle de la grande chambre (et de grande,elle n'a que le nom!).

encore une fois la macro ne fait aucune concession mais je fini par me dire que les scrutateurs ne sont pas tous armés de loupe :cyclops:

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 Fenatr14
la voici en place dans son caisson contre lequel viendra buter le lambris :

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 Fenatr15

la contrefeuillure des fenêtres de la grande chambre sont en place (mais j'ai oublié de prendre une photo côté extérieur)
à ce sujet quel pouvait-être le mode de verrouillage de ces châssis? une petite tarjette de chaque côté; et pour le maintenir en position ouverte, un crochet sur un traversin?
Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 Grande10


g.besson
g.besson

Messages : 1644
Date d'inscription : 23/05/2010
Localisation : Saint Hilaire d'Estissac 24140

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  didier08 (†) Sam 5 Fév - 16:47

Bonjour
Ah! je suis sûr que c'est une fausse pièce de 1 cent Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 651131
Didier
didier08 (†)
didier08 (†)

Messages : 1766
Date d'inscription : 26/05/2010

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  matiz Sam 5 Fév - 18:30

Gerard, la macro nobilite ton travail, bravo Tiziano

g.besson a écrit:encore une fois la macro ne fait aucune concession
matiz
matiz

Messages : 2599
Date d'inscription : 23/06/2010
Localisation : Pisa

http://www.modarsenaval.com/Vascello%20da%2074%20cannini-%20Tizi

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 3 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 3 sur 33 Précédent  1, 2, 3, 4 ... 18 ... 33  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
