Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  g.besson le Ven 7 Juin 2013 - 10:07

Bonjour

En ce qui me concerne, pour la courbe ci-dessus, je prends une planchette d'épaisseur 6,3mm(228 à l'échelle 1) que je ramène partiellement à 5,3mm ( 189 ) Le reste est fait à la lime et au scalpel.
L'hyper régularité des courbes n'est, à mon avis, pas obligatoire sachant que ces bois torts étaient assez rares.
D'ailleurs, on peut lire dans l'encyclopédie méthodique marine : "on laissera à ces courbes tout le bois dont elles disposent" Ce qui veut dire en clair qu'il ne devait pas en avoir deux de pareils.

g.besson

Messages : 1644
Date d'inscription : 23/05/2010

Revenir en haut Aller en bas

Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  g.besson le Dim 9 Juin 2013 - 18:20

Bonsoir,

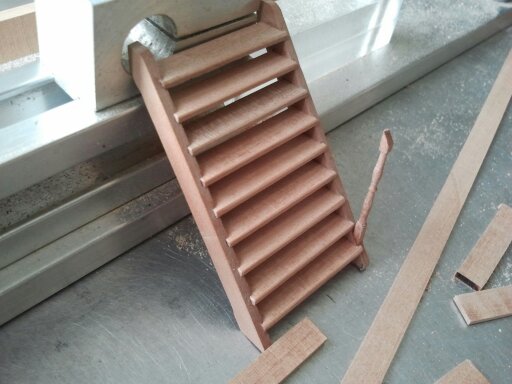

J'ai réalisé la grande échelle et je me pose la question de savoir s'il faut ou pas une main courante. Gérard n'en a pas représenté sur la mono mais des bâtiments de la même importance en sont pourvus. Qu'en pensez-vous?



D'ailleurs, à ce sujet, connaissez-vous une méthode pour la fabrication des jambes de force. La section du carré dans lequel elles sont inscrites est de 2,2mm de côté. J'ai essayé entre pointes mais lorsque j'amène mon outil en forme sur le carré, ça éclate!
avatar
g.besson

Messages : 1644
Date d'inscription : 23/05/2010
Localisation : Saint Hilaire d'Estissac 24140

Revenir en haut Aller en bas

Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  Pierre Blanc le Dim 9 Juin 2013 - 21:47

Bonsoir.
Je suppose que tu parles des montants qui soutiennent la rampe. Il me semble qu'il n'y a que ceux du du bas qui sont en bois tourné.
Pour ce genre de petites pièces il faut tourner près du mandrin avec un support en bois placé dans l'étau juste dessous et en agissant avec une lime aiguille.
avatar
Pierre Blanc

Messages : 2514
Date d'inscription : 24/05/2010
Localisation : Juvignac (34)

Revenir en haut Aller en bas

Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  gérard 2 le Lun 10 Juin 2013 - 6:57

Bonjour,
Gérard, si tu as ce qu'il faut, il faut tourner ton carré monté dans une pince de serrage du bon diamètre. Tu peut sortir ton bois au fur et à mesure des besoins. Ça tournera toujours rond.
Gérard
avatar
gérard 2

Messages : 3116
Date d'inscription : 25/05/2010
Localisation : Saint Memmie 51470

https://chenivessemaquettes.shost.ca

Revenir en haut Aller en bas

Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  G. Delacroix le Lun 10 Juin 2013 - 7:16

Vous faites comme vous voulez mais c'est une gabarre, pas une frégate et une rampe n'est pas nécessaire.

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
avatar
G. Delacroix
Admin

Messages : 6454
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  g.besson le Lun 10 Juin 2013 - 9:20

G. Delacroix a écrit:Vous faites comme vous voulez mais c'est une gabarre, pas une frégate et une rampe n'est pas nécessaire.

Bonjour Gérard,

J'avoue que je me doutais un peu de votre réponse. Effectivement la hauteur sous barrot est faible et l'on peut se maintenir assez facilement dès que l'on a le pied sur la première marche.
Cette échelle restera donc en l'état en attendant d'investir dans des pinces pour le prochain modèle, comme Gérard2 me le préconise.
avatar
g.besson

Messages : 1644
Date d'inscription : 23/05/2010
Localisation : Saint Hilaire d'Estissac 24140

Revenir en haut Aller en bas

Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  g.besson le Lun 10 Juin 2013 - 17:19

Bonjour,

Technique pour réaliser les entailles des marches d'échelle :


Découpe de 2 planchettes à l'angle formé par le limon de l'échelle - collage de celles-ci sur un support. Il n'y a plus qu'à aligner ce support sur le chariot de la fraiseuse pour faire les entailles. Les limons de l'échelle sont maintenus en place par 3 gouttes de cyano. Il suffit ensuite de donner un petit coup de marteau pour qu'ils se décollent.
Les fonds des rainures des marches seront finis avec un ciseau affûté à la bonne largeur.
Voilà une échelle finie :

avatar
g.besson

Messages : 1644
Date d'inscription : 23/05/2010
Localisation : Saint Hilaire d'Estissac 24140

Revenir en haut Aller en bas

Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  Pierre Blanc le Lun 10 Juin 2013 - 21:30

Bonsoir.
C'est quand même bien une fraiseuse.
avatar
Pierre Blanc

Messages : 2514
Date d'inscription : 24/05/2010
Localisation : Juvignac (34)

Revenir en haut Aller en bas

Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  g.besson le Lun 10 Juin 2013 - 21:54

Pierre Blanc a écrit:Bonsoir.
C'est quand même bien une fraiseuse.

Il est vrai que pour ce genre d'exercice cette machine est assez pratique !

avatar
g.besson

Messages : 1644
Date d'inscription : 23/05/2010
Localisation : Saint Hilaire d'Estissac 24140

Revenir en haut Aller en bas

Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  g.besson le Lun 1 Juil 2013 - 21:19

Bonsoir à tous,

Le grand cabestant se termine, il restera à mettre en place les cerclages. Toujours dans le but de limiter les interventions après mise en place de l'artillerie, les caillebotis sont présentés entre les hiloires :


avatar
g.besson

Messages : 1644
Date d'inscription : 23/05/2010
Localisation : Saint Hilaire d'Estissac 24140

Revenir en haut Aller en bas

Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  Pierre Rouanne le Lun 1 Juil 2013 - 21:24

J'aime bien la photo comme si l'on était à l'intérieur à vérifier l'état des travaux.

Pierre
avatar
Pierre Rouanne

Messages : 4708
Date d'inscription : 21/05/2010
Localisation : Le Roc St André 56460

http://pagesperso-orange.fr/pierre.rouanne/

Revenir en haut Aller en bas

Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  Pierre Blanc le Lun 1 Juil 2013 - 21:36

Bonsoir.
Pas mal la dernière photo, c'est pas facile de mettre un appareil dans la coque avec tous les emménagements.
Beau cabestan.
avatar
Pierre Blanc

Messages : 2514
Date d'inscription : 24/05/2010
Localisation : Juvignac (34)

Revenir en haut Aller en bas

Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  g.besson le Lun 1 Juil 2013 - 22:48

Bonsoir "les" Pierre,

De fait, je prends maintenant ces photos avec mon téléphone portable !
avatar
g.besson

Messages : 1644
Date d'inscription : 23/05/2010
Localisation : Saint Hilaire d'Estissac 24140

Revenir en haut Aller en bas

Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  a.piot le Lun 1 Juil 2013 - 23:26

Tres bien et belles photos
Bonjour
avatar
a.piot

Messages : 2538
Date d'inscription : 25/05/2010
Localisation : chatillon sur indre /oleron

https://sites.Google.com/site/voiliersanciens/home

Revenir en haut Aller en bas

Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  Pierre Rouanne le Mar 2 Juil 2013 - 10:19

Pense, le jour où tu ne seras plus, que ton modèle magnifiquement exposé au Musée de la Marine depuis près de 50 ans, et que brutalement la sonnerie de ton téléphone se déclenchera, à la surprise du personnel et des visiteurs.

Autrement dit ne l'oublie pas dans ton G.V

Pierre

avatar
Pierre Rouanne

Messages : 4708
Date d'inscription : 21/05/2010
Localisation : Le Roc St André 56460

http://pagesperso-orange.fr/pierre.rouanne/

Revenir en haut Aller en bas

Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  g.besson le Mer 3 Juil 2013 - 1:25

Pierre Rouanne a écrit:Pense, le jour où tu ne seras plus, que ton modèle magnifiquement exposé au Musée de la Marine depuis près de 50 ans, et que brutalement la sonnerie de ton téléphone se déclenchera, à la surprise du personnel et des visiteurs.

Autrement dit ne l'oublie pas dans ton G.V

Pierre


ouais, ouais, mais il faut que je change la batterie !
avatar
g.besson

Messages : 1644
Date d'inscription : 23/05/2010
Localisation : Saint Hilaire d'Estissac 24140

Revenir en haut Aller en bas
