Re: Modèle au 1/72 par Daniel Perrin

Message  didier08 (†) le Lun 3 Sep 2012 - 12:27

Bonjour
Très beau modèle, surtout à cette échelle !
Didier

didier08 (†)

Messages : 1766
Date d'inscription : 26/05/2010

Revenir en haut Aller en bas

Re: Modèle au 1/72 par Daniel Perrin

Message  a.piot le Lun 3 Sep 2012 - 12:47

Très bien .Avoir découpé maintenant n'est ce pas un peu tot ? Smile
avatar
a.piot

Messages : 2850
Date d'inscription : 25/05/2010
Localisation : chatillon sur indre /oleron

https://sites.Google.com/site/voiliersanciens/home

Revenir en haut Aller en bas

Re: Modèle au 1/72 par Daniel Perrin

Message  Neko le Lun 3 Sep 2012 - 13:47

Bonjour

Salut Daniel, c'est du travail très fin, bravo!
avatar
Neko

Messages : 1736
Date d'inscription : 24/05/2010
Localisation : Amiens

Revenir en haut Aller en bas

Re: Modèle au 1/72 par Daniel Perrin

Message  Pierre Rouanne le Lun 3 Sep 2012 - 15:32

Le niveau c'est le seul moyen de la coincer qu'il ait trouvé.
avatar
Pierre Rouanne

Messages : 5045
Date d'inscription : 21/05/2010
Localisation : Le Roc St André 56460

http://pagesperso-orange.fr/pierre.rouanne/

Revenir en haut Aller en bas

Re: Modèle au 1/72 par Daniel Perrin

Message  daniel11 le Lun 3 Sep 2012 - 19:09

Merci de vos commentaires

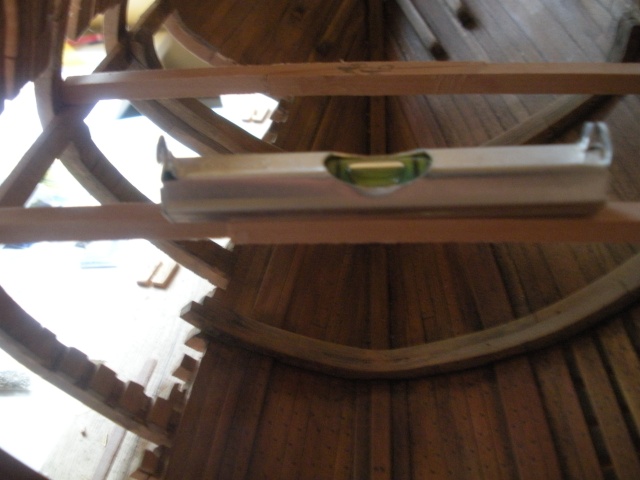

Le niveau à bulle pour le plancher c'est bien mais la coque est-elle parfaitement horizontale ?
Je le pense, j’ai posé les baux du premier pont, tout est bien droit , pas a retoucher par apport a la monographie, le travail se fait sur un meuble, il est posé sur les accoudoirs d’un fauteuil pour les photos(ou je m’arrange a mettre le niveau droit, comme sur le meuble), maintenant si le vaisseau a bougé de son socle j’espère que l’œil ne percevra pas la différence.


Très bien .Avoir découpé maintenant n'est ce pas un peu tot ?
eternel question ,quand faut il ouvrir ?, pour moi le plus tard possible ,mais la pas de choix seule solution pour pouvoir travailler facilement a l’intérieur , si j’ai une variation d’un couple, c’est facile a reprendre(élasticité par intercalaire).

Le niveau c'est le seul moyen de la coincer qu'il ait trouvé.
J’aime pas trop coincer la bulle, sans occupation je m’ennuie assez rapidement.
avatar
daniel11

Messages : 799
Date d'inscription : 24/05/2010
Localisation : Caen

Revenir en haut Aller en bas

Re: Modèle au 1/72 par Daniel Perrin

Message  Pierre Blanc le Lun 3 Sep 2012 - 21:32

Bonsoir.
Je pense qu'il n'y pas a beaucoup de choses à l'horizontale sur une charpente à part la quille lorsqu'elle est posée sur un support horizontal.
avatar
Pierre Blanc

Messages : 2866
Date d'inscription : 24/05/2010
Localisation : Juvignac (34)

Revenir en haut Aller en bas

Re: Modèle au 1/72 par Daniel Perrin

Message  daniel11 le Lun 3 Sep 2012 - 21:58

Bonsoir,
C’est exact, sur petite longueur oui, sur la longueur total les baux relèvent a peut près de 4 mm a la poupe par apport a la proue (a l’échelle 72). Donc j’aurai une pente sur la longueur
Le plancher ou le niveau a été mis il y a une légère pente comme sur la monographie.
avatar
daniel11

Messages : 799
Date d'inscription : 24/05/2010
Localisation : Caen

Revenir en haut Aller en bas

Re: Modèle au 1/72 par Daniel Perrin

Message  gérard 2 le Mar 4 Sep 2012 - 7:31

Bonjour,
plutôt que de chercher la bulle, un bon trusquin avec un bras rallongé et un réglet pour plonger dans les entrailles, ça permet plus facilement de relever les cotes, quelque soit l'horizontalité du chantier.
mais chacun fait comme il le sent. A cette échelle, une erreur est vite arrivée !
Gérard
avatar
gérard 2

Messages : 3677
Date d'inscription : 25/05/2010
Localisation : Saint Memmie 51470

http://www.chenivessemaquettes.fr

Revenir en haut Aller en bas

Re: Modèle au 1/72 par Daniel Perrin

Message  daniel11 le Mer 5 Sep 2012 - 23:23

Bonsoir
Réalision des grandes bittes, ces pièces vont me permettre de voir si j’ai un décalage des ponts.

Spoiler:

Fait au cutter et lime


avatar
daniel11

Messages : 799
Date d'inscription : 24/05/2010
Localisation : Caen

Revenir en haut Aller en bas

Re: Modèle au 1/72 par Daniel Perrin

Message  daniel11 le Jeu 6 Sep 2012 - 19:44

Bonsoir
J’appréhendai cette vérification, tout ce positionne, même le jeu nécessaire pour les entailles a queue d’aronde

Les monographies sont vraiment précises
Prochaine photo cale fini
Bonne soirée
avatar
daniel11

Messages : 799
Date d'inscription : 24/05/2010
Localisation : Caen

Revenir en haut Aller en bas

Re: Modèle au 1/72 par Daniel Perrin

Message  a.piot le Jeu 6 Sep 2012 - 20:59

avatar
a.piot

Messages : 2850
Date d'inscription : 25/05/2010
Localisation : chatillon sur indre /oleron

https://sites.Google.com/site/voiliersanciens/home

Revenir en haut Aller en bas

Re: Modèle au 1/72 par Daniel Perrin

Message  g.besson le Jeu 6 Sep 2012 - 21:23

Bravo pour cette précision d'ajustage.
avatar
g.besson

Messages : 1644
Date d'inscription : 23/05/2010
Localisation : Saint Hilaire d'Estissac 24140

Revenir en haut Aller en bas

Re: Modèle au 1/72 par Daniel Perrin

Message  Pierre Rouanne le Jeu 6 Sep 2012 - 21:54

Jacques Fichant est un perfectionniste.

Pierre
avatar
Pierre Rouanne

Messages : 5045
Date d'inscription : 21/05/2010
Localisation : Le Roc St André 56460

http://pagesperso-orange.fr/pierre.rouanne/

Revenir en haut Aller en bas

Re: Modèle au 1/72 par Daniel Perrin

Message  daniel11 le Ven 7 Sep 2012 - 10:54

Bonjour,
Je découvre les monographies, le décryptage est difficile pour le néophyte que je suis c’est pour cette raison que je ne fait pas de traçage.
J’ai l’avantage de refaire les plans pour les portés à l’échelle, ce qui me permet de mieux comprendre.
Je reproduis les pièces en faisant des gabarits primaires de positionnement, donc la précision de la monographie est importante ( aux auteurs)
Les travaux et conseils postés sur le forum m’aident beaucoup, même si je reste silencieux.
Bonne journée a tous.
avatar
daniel11

Messages : 799
Date d'inscription : 24/05/2010
Localisation : Caen

Revenir en haut Aller en bas

Re: Modèle au 1/72 par Daniel Perrin

Message  Pierre Rouanne le Ven 7 Sep 2012 - 11:34

Il faut profiter du forum pour poser des questions, il ne faut surtout pas hésiter.

Pierre
avatar
Pierre Rouanne

Messages : 5045
Date d'inscription : 21/05/2010
Localisation : Le Roc St André 56460

http://pagesperso-orange.fr/pierre.rouanne/

Revenir en haut Aller en bas

Re: Modèle au 1/72 par Daniel Perrin

Message  daniel11 le Lun 10 Sep 2012 - 9:32

Bonjour,
L’ensemble est mis en place et collé sauf l’échelle pour pouvoir positionner les compartiments

je glisse et colle les parois avec des cales maintenue par double face

Je positionne également des ampoules de manière qu’elle ne soit pas visible
avatar
daniel11

Messages : 799
Date d'inscription : 24/05/2010
Localisation : Caen

Revenir en haut Aller en bas

Re: Modèle au 1/72 par Daniel Perrin

Message  Michel Saunier le Lun 10 Sep 2012 - 10:43

L'échelle sur l'étrave est superbe, je regrette de ne pas y avoir pensé en son temps
avatar
Michel Saunier

Messages : 6386
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Re: Modèle au 1/72 par Daniel Perrin

Message  Wpatrick le Lun 10 Sep 2012 - 11:16

Bonjour

J'ai remarqué aussi cette échelle sur l'étrave ,c'est une excellent représentation.
Comment avez-vous réalisé les lettres (chiffres romains) ?

De plus sur le photos on y voit la taille des doigts par rapport à la structure ,le 1/72 c'est vraiment du travail de liliputiens.

Bravo pour cette réalisation ,ça fait toujours un grand bien au modéliste qui reçoit des compliments Wink

A bientôt pour d'autres aventures

Patrick
avatar
Wpatrick

Messages : 1984
Date d'inscription : 25/05/2010
Localisation : Lille

Revenir en haut Aller en bas

Re: Modèle au 1/72 par Daniel Perrin

Message  daniel11 le Lun 10 Sep 2012 - 14:29

Merci michel ,patrick
Oui, c’est petit, a l’origine je voulais faire un modèle d'arsenal a l’échelle 48 j’avais commencé les couples vu sa taille et le manque de place je me suis rabattue au 72.

En ce qui concerne les tirants d’eau vous avez l’explication en pace 6 et début 7
Ceux de la photo ne sont pas finis il faut que je bouche les creux comme l’étambot.
Bonne journée a tous
avatar
daniel11

Messages : 799
Date d'inscription : 24/05/2010
Localisation : Caen

Revenir en haut Aller en bas

Re: Modèle au 1/72 par Daniel Perrin

Message  Pierre Rouanne le Lun 10 Sep 2012 - 14:38

C'est loin d'être une mauvaise idée que le 1/72éme, voir les modèles de Francis.

Pierre
avatar
Pierre Rouanne

Messages : 5045
Date d'inscription : 21/05/2010
Localisation : Le Roc St André 56460

http://pagesperso-orange.fr/pierre.rouanne/

Revenir en haut Aller en bas

Re: Modèle au 1/72 par Daniel Perrin

Message  daniel11 le Mar 11 Sep 2012 - 19:52

Pose ferraillage des baux

Spoiler:

Forme général en photodécoupe, surtout pour faire apparaitre les clous et faire une série identique. Mise en forme et soudure


Nettoyage et brunisseur.

avatar
daniel11

Messages : 799
Date d'inscription : 24/05/2010
Localisation : Caen

Revenir en haut Aller en bas

Re: Modèle au 1/72 par Daniel Perrin

Message  Pierre Blanc le Mar 11 Sep 2012 - 21:39

Bonsoir.
Je ne vois pas l'intérêt de la photodécoupe puisque ces courbes ne sont pas identiques.
avatar
Pierre Blanc

Messages : 2866
Date d'inscription : 24/05/2010
Localisation : Juvignac (34)

Revenir en haut Aller en bas

Re: Modèle au 1/72 par Daniel Perrin

Message  daniel11 le Mar 11 Sep 2012 - 23:00

Bonsoir,
Cela a beaucoup d’avantage pour les petites pièces, et ce n’est pas grand
Le cloutage est impossible a faire une fois en place, en photodécoupe les clous sont représentés
Tous les modèles sont identiques et fait en 20 minutes
La forme est facile à obtenir.une fois plié Il suffit de positionner sur les baux la partie horizontale et d’appuyer sur la partie verticale, pas de risque d’erreur.
La soudure de la diagonale est tellement rapide (passage de la flamme sur la pièce pas le temps d’avoir une déformation) merci Alain p
avatar
daniel11

Messages : 799
Date d'inscription : 24/05/2010
Localisation : Caen

Revenir en haut Aller en bas

Re: Modèle au 1/72 par Daniel Perrin

Message  daniel11 le Lun 17 Sep 2012 - 19:43

Bonjour,
Fin la première partie du ferraillage difficile le passage des virures de pont.
Il y a un jour volontaire pour passer un câble un calfeutrage est réalisé pour éviter qu’il sorte.
Rien ne sera visible au final (calfeutrage)

La photo est en macro
Bonne soirée a tous
avatar
daniel11

Messages : 799
Date d'inscription : 24/05/2010
Localisation : Caen

Revenir en haut Aller en bas

Re: Modèle au 1/72 par Daniel Perrin

Message  daniel11 le Dim 23 Sep 2012 - 19:20

Bonsoir.

Spoiler:

Cloutage du pont

Début création des cloisons et fabrication des montants à la fraiseuse dans des baquettes collées (fraise de 1 mm)



Création des panneaux mobiles (cadres à la fraiseuse), les poignées j’ai du en faire une quinzaine pour en réussir deux
Bonne soirée a tous
avatar
daniel11

Messages : 799
Date d'inscription : 24/05/2010
Localisation : Caen

Revenir en haut Aller en bas

Re: Modèle au 1/72 par Daniel Perrin

Message  dvig le Lun 24 Sep 2012 - 12:01

Bravo
Pour le cloutage, tu peux faire de substancielles économies de fil laiton en coupant au fur et à mesure...
Bonjour
avatar
dvig

Messages : 174
Date d'inscription : 28/05/2010
Localisation : Toulouse

Revenir en haut Aller en bas
