Canon-obusier à la Paixhan, modèle 1842, no 1

Page 11 sur 13 Précédent  1, 2, 3 ... 10, 11, 12, 13  Suivant

Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Dumas Mar 6 Mar 2012 - 13:02

Pierre Rouanne a écrit:Tous les vaisseaux dont la découpe (en jaune)des entremises n'a pas été faite sont à revoir.

Pierre

Ça mange quoi l'hiver, cette découpe en jaune ? Quelle est sa fonction ?

Dumas

Dumas

Messages : 633
Date d'inscription : 22/08/2010

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  G. Delacroix Mar 6 Mar 2012 - 13:26

C'est indiqué dans mon post au dessus, faut pas lire en diagonale Russel Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 450410

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9305
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Dumas Mar 6 Mar 2012 - 13:35

G. Delacroix a écrit:L'entremise n'affleure pas le bau car il faut de la place au dessus pour l'encastrement de la gouttière. On travaille une ouverture (en jaune sur le dessin) pour l'aération de la membrure.
Par contre, pour le passage pour les cordages, c'est au deuxième pont pour les mantelets du premier pont. Ici, il n'y a pas de cordages qui passent.
Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 522816

https://i.servimg.com/u/f43/15/23/25/06/nouvea13.jpg

(Je vais faire le message à Russel. Ce matin, il déblaie son entrée et se porte pâle ! pirat)

Donc, l'entremise effleure le dessous de la gouttière. Vu que vous ouvrez le sujet, j'aimerais comprendre la façon d'organiser le mécanisme d'ouverture de ce mantelet...

Dumas
Dumas
Dumas

Messages : 633
Date d'inscription : 22/08/2010
Localisation : Chicoutimi, Canada

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Invité Mar 6 Mar 2012 - 17:50

Cette petite ouverture dans l'entremise apparait-elle quelque part, sur un croquis ou plan du V74 T1 ?
Mais cette information provient-elle peut-être d'un autre traité ou ouvrage ?

merci d'avance
Wilfrid

Invité
Invité


Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Pierre Rouanne Mar 6 Mar 2012 - 19:03

Duranti de Liancourt :
Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 Entrem10

Pierre
Pierre Rouanne
Pierre Rouanne

Messages : 5909
Date d'inscription : 21/05/2010
Localisation : Le Roc St André 56460

http://pagesperso-orange.fr/pierre.rouanne/

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Dumas Mar 6 Mar 2012 - 19:20

Voilà donc le fin mot de cette petite affaire bien particulière, mais qui a sa raison d'être.

Merci beaucoup de nous avoir permis d'apprécier cette subtilité.

Il vous reste maintenant à m'instruire sur le palanquin d'ouverture du sabord. N'oubliez pas que nous sommes dans un navire XIXe, qui plus est un navire de première ligne, au niveau du premier pont...

Dumas


Dernière édition par Dumas le Mar 6 Mar 2012 - 19:20, édité 1 fois
Dumas
Dumas

Messages : 633
Date d'inscription : 22/08/2010
Localisation : Chicoutimi, Canada

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Invité Mar 6 Mar 2012 - 19:20

Merci.

Pas de cotation particulière pour cette ouverture ? ( en jaune sur le croquis )

Un dégagement suffisant pour une circulation d'air je suppose : 1 pouce de haut éch1 à peu près ?

Invité
Invité


Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Dumas Mer 7 Mar 2012 - 20:57

Voilà donc la fente coupable que seul un oeil coquin et bien averti pouvait si bien connaître ! clown Ce petit trou bien innocent nous mène directement vers les entrailles de la bête, une manière de la bien sentir et de la faire outrageusement respirer... Embarassed

Dumas


Dernière édition par Dumas le Ven 9 Mar 2012 - 15:00, édité 1 fois
Dumas
Dumas

Messages : 633
Date d'inscription : 22/08/2010
Localisation : Chicoutimi, Canada

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  SASHA Jeu 8 Mar 2012 - 7:44

Il faut faire certains détails du bois replié!
http://forum.modelsworld.ru/topic2666.html
SASHA
SASHA

Messages : 64
Date d'inscription : 14/06/2010
Localisation : Saint-Pétersbourg, la Russie

http://www.shipmodels.ru

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Dumas Ven 9 Mar 2012 - 15:04

SASHA a écrit:Il faut faire certains détails du bois replié!
http://forum.modelsworld.ru/topic2666.html

Rien à voir avec le fil de discussion...

Dans le 74 canons de Boudriot et dans son Artillerie de Mer, il est question d'un palanquin d'ouverture du mantelet de sabord. Dans le cas de mon poste de combat, ce système est-il toujours valable ou faut-il concevoir autre chose ?

Dumas
Dumas
Dumas

Messages : 633
Date d'inscription : 22/08/2010
Localisation : Chicoutimi, Canada

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Dumas Sam 31 Mar 2012 - 22:02

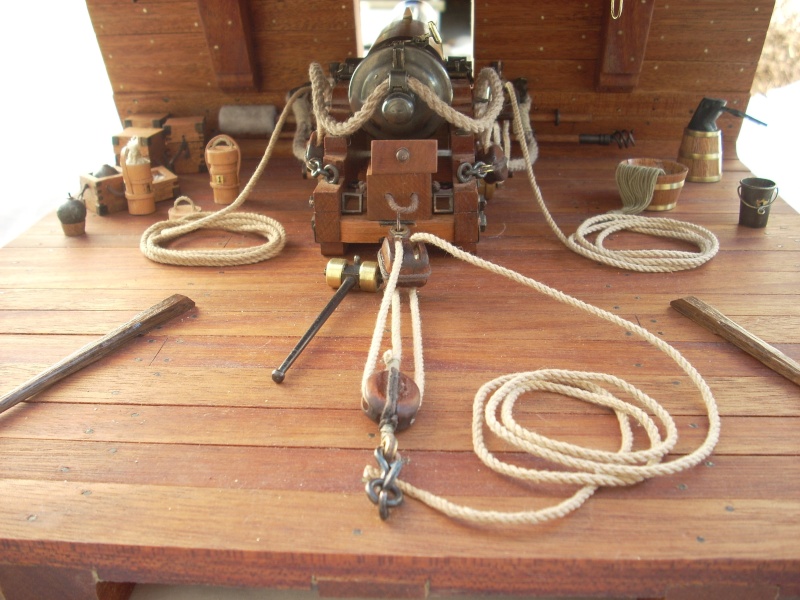

Voici donc le produit fini. Je donné tout ce que j'avais. Au 1/18, rien n'est donné. Canon-obusier Paixans, modèle de 1849, placé au premier pont d'un navire de première ligne. Mes sources auront été Lafaye et Boudriot, et mon guide, notre ami Gérard Rousseau, généreux comme toujours et virtuose en la matière.

Les essences de bois utilisées pour le pont et la muraille varie entre l'acajou et le noyer noir...

Dumas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 Dscn5115

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 Dscn5116

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 Dscn5117

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 Dscn5118

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 Dscn5119

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 Dscn5120

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 Dscn5121


Dernière édition par Dumas le Dim 1 Avr 2012 - 0:33, édité 1 fois
Dumas
Dumas

Messages : 633
Date d'inscription : 22/08/2010
Localisation : Chicoutimi, Canada

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Francis Jonet Sam 31 Mar 2012 - 22:19

Comme d'habitude, c'est beau ! À rester sans voix.
J'ai juste un doute sur le traitement de la brague : tu aurais dû faire une épissure et par-dessus la ligature, ou affiner le cordage avant la ligature, et il me semble que depuis le bouton de culasse elle passe dans l'autre sens au travers du "croissant" (je ne connais le vrai nom de cette demi-boucle). Mais je ne suis pas spécialiste de ce type d'arme.

_______________________________________________
Francis
Francis Jonet
Francis Jonet
Modérateur

Messages : 8027
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  EricLem Sam 31 Mar 2012 - 22:36

pareil : le noeud de brague ne semble pas très orthodoxe.
EricLem
EricLem

Messages : 2758
Date d'inscription : 27/05/2010
Localisation : Quimper

http://pagesperso-orange.fr/maquettes-marine/Index.html

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Dumas Sam 31 Mar 2012 - 22:39

EricLem a écrit:pareil : le noeud de brague ne semble pas très orthodoxe.

Enseignez-moi l'orthodoxie ! J'ai tout à apprendre de vous tous...

Dumas
Dumas
Dumas

Messages : 633
Date d'inscription : 22/08/2010
Localisation : Chicoutimi, Canada

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  EricLem Sam 31 Mar 2012 - 22:55

je n'ai pas de photo sous la main. en gros, la brague est un gros cordage, donc difficile à ployer. tu passes le cordage dans l'anneau, tu fais en retour une boucle liée en croix, puis deux autres ligatures à égale distance.
voir sur la page d'htl 34
http://hlt34.free.fr/journal/xxxiii___finitions_diverses_et_greement_du_canon_654.htm
EricLem
EricLem

Messages : 2758
Date d'inscription : 27/05/2010
Localisation : Quimper

http://pagesperso-orange.fr/maquettes-marine/Index.html

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Dumas Sam 31 Mar 2012 - 23:06

EricLem a écrit:je n'ai pas de photo sous la main. en gros, la brague est un gros cordage, donc difficile à ployer. tu passes le cordage dans l'anneau, tu fais en retour une boucle liée en croix, puis deux autres ligatures à égale distance.
voir sur la page d'htl 34
http://hlt34.free.fr/journal/xxxiii___finitions_diverses_et_greement_du_canon_654.htm

Votre lien ne m'apprend rien ! Sur le modèle Paixans 1849, la brague ne passe pas dans un anneau fermé, mais ouvert comme un fer à cheval. Le canon, en se déployant, fait se détendre la brague qui sort de l'anneau...

C'est du moins la compréhension que j'en ai eue à partir desm écrits de M. Boudriot.

Dumas
Dumas
Dumas

Messages : 633
Date d'inscription : 22/08/2010
Localisation : Chicoutimi, Canada

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  cornic Sam 31 Mar 2012 - 23:38

Dumas,

Je ne ferai pas de commentaire sur l'orthodoxie du gréement de ce canon, je n'y connais rien en artillerie ...

Mais que c'est beau !!! Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 743347 Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 743347 Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 743347
cornic
cornic

Messages : 564
Date d'inscription : 25/05/2010
Localisation : Selommes (41)

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Dumas Dim 1 Avr 2012 - 0:06

Des treize projets que j'ai réalisés à ce jour, le Paixans aura été le plus difficile. Je vais vérifier là où j'aurais pu buter et me reprendre si cela est requis.

Vos commentaires sont fort appréciés et je les prends avec beaucoup de modestie. Mille mercis d'avoir pris le temps...

Dumas
Dumas
Dumas

Messages : 633
Date d'inscription : 22/08/2010
Localisation : Chicoutimi, Canada

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Neko Dim 1 Avr 2012 - 0:20

Bonjour
Réalisé avec goût et maîtrise, superbe!
Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 743347
Neko
Neko

Messages : 1887
Date d'inscription : 24/05/2010
Localisation : Amiens

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  nostromo Dim 1 Avr 2012 - 0:48

Est vraiment une merveille, un spectacle de complétude et précision. Félicitations. Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 2780229832

p.s. Ce ci-dessous, c'est le modèle 1841, quelque chose change l'affût à échantignoles, et même des canons, mais est identique dans les accessoires d'armement selon M. Boudriot.

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 Docume10



Dernière édition par nostromorichard le Dim 1 Avr 2012 - 17:06, édité 1 fois
nostromo
nostromo

Messages : 963
Date d'inscription : 25/05/2010
Localisation : Milano

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Dumas Dim 1 Avr 2012 - 1:18

Oui, effectivement, il suffit de faire une loupe avec la brague en la passant dans l'anneau ouvert. Un rien !

En ce qui concerne la fixation après la manille, je ne vois pas d'erreur. J'ai reproduit exactement la manière illustrée dans le bouquin de M. Boudriot.

Dumas


Dumas
Dumas

Messages : 633
Date d'inscription : 22/08/2010
Localisation : Chicoutimi, Canada

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Alain Fosse (†) Dim 1 Avr 2012 - 9:04

Dumas a écrit:Voici donc le produit fini. Je donné tout ce que j'avais.
Bonjour
Ca se voit, le résultat est superbe. Juste un minuscule bémol pour l'épissure de la brague, mais c'est bien pour dire...
Very Happy
Alain Fosse (†)
Alain Fosse (†)

Messages : 2119
Date d'inscription : 24/05/2010
Localisation : Fontenay-sous-Bois

http://alainfosse.com/Accueil/Des_bateaux.html

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  EricLem Dim 1 Avr 2012 - 14:01

effectivement, je ne connais pas cette période, je pensais que le noeud de brague était comme je le décrivais, toutes mes excuses, votre version est la bonne !
EricLem
EricLem

Messages : 2758
Date d'inscription : 27/05/2010
Localisation : Quimper

http://pagesperso-orange.fr/maquettes-marine/Index.html

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Dumas Dim 1 Avr 2012 - 14:03

J'accepte la critique et vous remercie d'avoir apprécié. La fin de ce projet met fin à mon hiver et m'autorise à d'autres entreprises. Ce forum m'a fait découvrir le modélisme d'arsenal et ses dérivés, et m'a ouvert à de bonnes amitiés. Si mon prochain projet quitte la mer pour la terre, il n'en reste pas moins, à cette échelle, quelque chose de fascinant...

Bien le bonjour de ma ouache (prononcez « wâche »), à Chicoutimi. Il fait un temps superbe ! Ciel bleu madone et mercure à –8 degrés.

Respect et hommage à vous

Dumas
Dumas
Dumas

Messages : 633
Date d'inscription : 22/08/2010
Localisation : Chicoutimi, Canada

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Francis Jonet Dim 1 Avr 2012 - 14:30

Dumas a écrit:Oui, effectivement, il suffit de faire une loupe avec la brague en la passant dans l'anneau ouvert. Un rien !
En ce qui concerne la fixation après la manille, je ne vois pas d'erreur. J'ai reproduit exactement la manière illustrée dans le bouquin de M. Boudriot.
Dumas


Dès que j'ai un moment je te fais un dessin de ce que je t'ai dis. Je n'ai pas parlé d'erreur (sauf pour le passage de la brague). Je pense tout simplement qu'à cette échelle tu peux mieux réaliser l'attache sur la manille.

_______________________________________________
Francis
Francis Jonet
Francis Jonet
Modérateur

Messages : 8027
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Dumas Dim 1 Avr 2012 - 14:47

À vous la parole...

Dumas
Dumas
Dumas

Messages : 633
Date d'inscription : 22/08/2010
Localisation : Chicoutimi, Canada

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 11 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 11 sur 13 Précédent  1, 2, 3 ... 10, 11, 12, 13  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
