Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Dumas Dim 1 Jan 2012 - 19:41

C'est la culasse requise, mais il faudrait plus de précision. Pour le guidon, c'est autre chose.

Merci pour cette pièce à ajouter au dossier Paixans...

Dumas
Dumas
Dumas

Messages : 633
Date d'inscription : 22/08/2010
Localisation : Chicoutimi, Canada

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Invité Dim 1 Jan 2012 - 20:48

rabitsky a écrit:Effectivement, Marine Jaouen, dans son mémoire, parle bien de la cour de la Victoire.
Sans doute est-elle fermée au public.

Philippe

Je suis parti vendredi avec l'idée que la cour d'Honneur correspondait à la cour des Victoires ..
J'avais émis quelques doutes d'ailleurs sur le forum à ce sujet ..
Si j'avais eu l'info que ce n'était pas la cas, je ne me serais pas fendu plus que çà vous l'imaginez .
Mais bon , je retiendrai pour l'avenir.

Effectivement, beaucoup de cours inaccessibles.

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 120101085002541934

Invité
Invité


Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  leon59 Lun 2 Jan 2012 - 16:35

J'avais cherché le canon de Richelieu pendant un bon moment avant de me rendre compte que beaucoup des canons exposés précédemment dans les galeries de la cour des victoires ont été regroupés dans une exposition dont l'entrée (payante) est située dans la galerie de droite en entrant dans la cour. C'est une exposition consacrée principalement à l'artillerie ancienne en fer forgé et bronze. Il ne me semble pas y avoir vu des canons à la Paixans.

leon59

Messages : 125
Date d'inscription : 25/05/2010
Localisation : Villeneuve d'Ascq

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Pierre Rouanne Ven 13 Jan 2012 - 22:37

Je suis allé cet après midi aux Invalides et j'ai posé la question sur les obusiers à la Paixan, il m'a été répondu qu'il n'y avait pas de canons obusiers à la Paixan aux Invalides.

Pierre
Pierre Rouanne
Pierre Rouanne

Messages : 5914
Date d'inscription : 21/05/2010
Localisation : Le Roc St André 56460

http://pagesperso-orange.fr/pierre.rouanne/

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Invité Ven 13 Jan 2012 - 22:45

Shocked ouahhh .. que de mystères autour de ce canon-obusier Paixans des Invalides !!!!!!
Pour ma part, j'étais au SHD de Vincennes aujourd'hui et j'ai trouvé ce que je cherchais Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 651131

Invité
Invité


Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  g.besson Ven 13 Jan 2012 - 23:19

Pierre Rouanne a écrit:Je suis allé cet après midi aux Invalides et j'ai posé la question sur les obusiers à la Paixan, il m'a été répondu qu'il n'y avait pas de canons obusiers à la Paixan aux Invalides.

Pierre

Quoi !!! tu étais parisien aujourd'hui et tu n'as pas prévenu......
g.besson
g.besson

Messages : 1644
Date d'inscription : 23/05/2010
Localisation : Saint Hilaire d'Estissac 24140

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Pierre Rouanne Sam 14 Jan 2012 - 8:01

Oui, nous voulions voir deux expo : Pompéi et Fra Angelico, arrivé pour Fra Angélico seuls entrez ceux qui avait pris leur billet sur internet, donc changement de programme et visite des Invalides et bien sur Pompéi.
Paris à pieds avec un temps morbihannais, c'est à dire du soleil c'était bien.

Pierre
Pierre Rouanne
Pierre Rouanne

Messages : 5914
Date d'inscription : 21/05/2010
Localisation : Le Roc St André 56460

http://pagesperso-orange.fr/pierre.rouanne/

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Dumas Sam 14 Jan 2012 - 23:22

Merci pour vos efforts. Toutefois, grâce à des photos que notre ami Gérard Rousseau m'a fait parvenir de son modèle, je suis maintenant en mesure de poursuivre. D'ici deux ou trois jours, je vais finalement sortir d'un sprint d'écriture très prenant et vais pouvoir continuer mon propre projet. Ce canon ne sera pas donné. Comme vous me l'avez demandé précédemment, je vous tiens au courant de chacune de mes étapes.

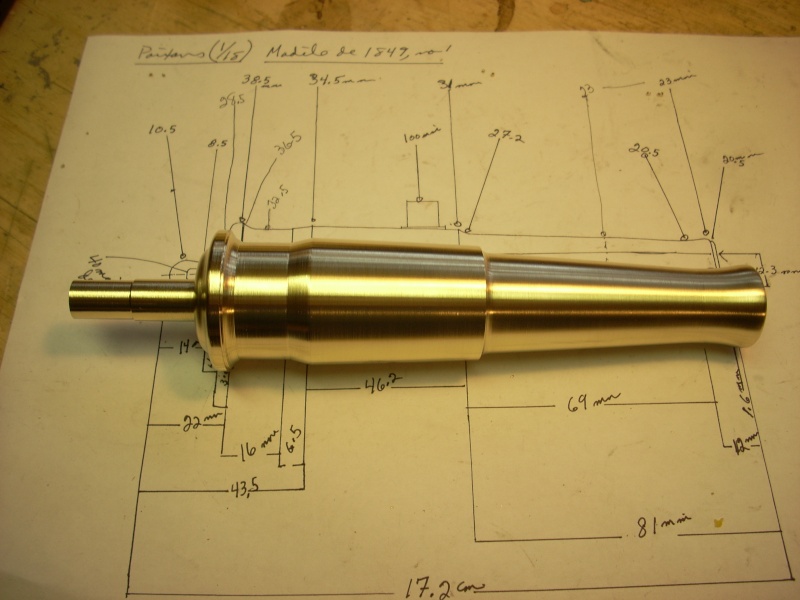

Voici donc le fût tourné, prêt à recevoir ses tourillons, la lumière et l'anneau ouverte pour la brague. Le défi est grand pour cette dernière...

Mes amitiés et ma gratitude pour vos efforts,

Dumas

Chacune de ces trois étapes prend environ trois heures...

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 Dscn5010

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 Dscn5011

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 Dscn5012
Dumas
Dumas

Messages : 633
Date d'inscription : 22/08/2010
Localisation : Chicoutimi, Canada

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Bucintoro Dim 15 Jan 2012 - 19:46

Superbe comme d'habitude !
C'est à quelle échelle?
Bucintoro
Bucintoro

Messages : 115
Date d'inscription : 07/11/2010
Localisation : Mexique

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Dumas Dim 15 Jan 2012 - 20:19

Au 1/18.

Merci pour le compliment, mais je vous dirai que rien n'est encore gagné. Plus le modèle du canon est récent, plus il est compliqué. Celui-là, c'est la masse de métal, même au dix-huitième, qui fait problème. Souder une pièce minuscule sur cette masse, se complexifie. Qui plus est, je n'aime pas chauffer ce métal parce qu'il perd sa virginité et se ternit rapidement. Même noirci, le noir devient jaspé.

Seule alternative, une pièce ajustée au millième de millimètre, collé à la cyano et rivetée avec le souci de rendre l'opération indétectible.

Dumas


Dumas
Dumas

Messages : 633
Date d'inscription : 22/08/2010
Localisation : Chicoutimi, Canada

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Pierre Rouanne Dim 15 Jan 2012 - 22:14

Vendredi aux Invalides, la vue de cet objet m'a fait penser à vous :
Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 Canon-10

Pierre
Pierre Rouanne
Pierre Rouanne

Messages : 5914
Date d'inscription : 21/05/2010
Localisation : Le Roc St André 56460

http://pagesperso-orange.fr/pierre.rouanne/

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Dumas Dim 15 Jan 2012 - 23:38

Quelqu'un m'a adressé un message privé et, dans ma maladresse, je l'ai effacé. Il s'agissait de soudure au laser. Ce serait bien si on pouvait recevoir cette note à la suite de ce fil...

Merci

Dumas

P.-S Pour le modèle réduit de la ci-devant voiture, c'est du grand art. Une maîtrise parfaite du genre, un modèle pour nous tous...
Dumas
Dumas

Messages : 633
Date d'inscription : 22/08/2010
Localisation : Chicoutimi, Canada

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Dumas Jeu 19 Jan 2012 - 21:36

Rapport d'étape de mon Paixans, no 1, modèle 1849.

Les accessoires arrières ont été posés (sans soudure s'il vous-plaît !). Ils comprennent la partie inférieure de l'anneau de brague, la rampe pour la hausse et le bassinet prêt à recevoir sa platine. Au centre, ce qui doit être un support de visée, est également complété et posé. Ces pièces sont encastrées dans le fût pour ne faire plus qu'un.

Un exercice très difficile à faire pour un perfectionniste, ce qui implique d'abord un premier essai et un exercice de style en réel sur le métal avec tout le risque que cela comporte. Je vous signale, en passant, que je n'ai que le dessin brumeux de M. Boudriot et les explications très ténues du fameux Mémoire DEA, soit le No 376. Ne manquent plus qu'à résoudre la question du guidon (mire avant) et du dessus de l'anneau de brague que je devrai faire à taton vu l'absence d'information là également.

1ère question :
À la page 74 du DEA, il est écrit : « Avant l'élargissement de la volée se trouve un fronteau de mire ». Cette explication mériterait de figurer dans les énigmes du « Code Davinci », car le dessin ne porte aucune trace d'une mire avant (mais M. Boudriot figure une simple coche) Votre avis ?...

2e question
Les épaulements des tourillons, partie supérieure, semblent vouloir dire qu'ils sont rabottés horizontalement. Votre avis serait également apprécié à cet égard...


Note : lorsque le fût sera noirci à son tour, l'effet des pièces ajoutées va s'atténuer pour le mieux...
Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 Dscn5013

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 Dscn5014
Dumas
Dumas

Messages : 633
Date d'inscription : 22/08/2010
Localisation : Chicoutimi, Canada

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Dumas Dim 22 Jan 2012 - 21:08

Vous m'aviez reproché de ne pas vous donner de suivi, alors voilà, c'est fait, j'ai respecté ma promesse. Le fût est terminé et je passe à l'étape de l'affût.

J'ai tout donné ce que je pouvais.

Dumas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 Dscn5015

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 Dscn5016
Dumas
Dumas

Messages : 633
Date d'inscription : 22/08/2010
Localisation : Chicoutimi, Canada

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Invité Dim 22 Jan 2012 - 22:09

Bonsoir

Très belle pièce Dumas , comme vous nous en avez déjà donné l'habitude ( mais on ne s'en lasse pas )
Merci pour les détails techniques.
Pour ce qui concerne les données restées inconnues, je ne peux guère vous aider.

Wilfrid Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 743347 Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 743347


Invité
Invité


Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Bucintoro Dim 22 Jan 2012 - 23:04

Bravo M.Dumas!!!
Même en n'ayant pas les plans exacts , le résultat est impeccable !!
:><: :><: :><:
Bucintoro
Bucintoro

Messages : 115
Date d'inscription : 07/11/2010
Localisation : Mexique

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  cornic Dim 22 Jan 2012 - 23:07

Encore une merveille. Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 743347
cornic
cornic

Messages : 564
Date d'inscription : 25/05/2010
Localisation : Selommes (41)

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Francis Jonet Dim 22 Jan 2012 - 23:08

c'est une habitude avec Dumas, c'est toujours bien fait.

_______________________________________________
Francis
Francis Jonet
Francis Jonet
Modérateur

Messages : 8030
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Dumas Lun 23 Jan 2012 - 0:14

C'est aimable à vous, mais je suis loin de la coupe aux lèvres. J'ai de la difficulté à comprendre l'affût, M. Boudriot, dans son artillerie de Mer, nous retourne aux figures 7 et D. Je comprends mal. Quelqu'un aurait-il de bonnes explications pour la bavette arquée qui, selon ce que j'en comprends, est faite pour buter sur le bord de la muraille ou du sabord. Comment est faite réellement cette bavette et comment est-elle fixée à l'affût ? Même question pour le fond de l'affût. Il semble y avoir une pièce de bois entre l'essieu et la mortaise ???

Quelqu'un a-t-il réponse à ces questions. Et des illustrations ?...

Dumas
Dumas
Dumas

Messages : 633
Date d'inscription : 22/08/2010
Localisation : Chicoutimi, Canada

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Bucintoro Lun 23 Jan 2012 - 2:34

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 Md061012Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 Md061014

J'espère que ceci puisse vous aider pour ce qui concerne l'affut.
Cordiales Salutations.
Bucintoro
Bucintoro

Messages : 115
Date d'inscription : 07/11/2010
Localisation : Mexique

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Dumas Lun 23 Jan 2012 - 12:30

Oui, cela pourrait certainement m'aider, mais ce plan n'est pas visible.
Pourriez-vous me donner la source, s'il est disponible sur l'internète, ou m'envoyer par courriel les deux parties du plan.

Merci d'avoir répondu à ma demande

Dumas
Dumas
Dumas

Messages : 633
Date d'inscription : 22/08/2010
Localisation : Chicoutimi, Canada

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Guppy88 Lun 23 Jan 2012 - 13:22

Un document électronique, contient toutes les informations nécessaires ,même quand il n'est pas apparemment très lisible, il suffit d'en modifier les courbes et les niveaux, le résultat obtenu était très jaune, aussi je 'ai dé-saturé pour lui donner une couleur plus conventionnelle.
[url=https://servimg.com/view/15846985/45]Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 Canon_10
[url=https://servimg.com/view/15846985/45]Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 Affat_10
Je précise que c'est fait avec un logiciel libre et gratuit Gimp 2.6, il est donc accessible à tout le monde.
Je mes suis embrouillé avec les URL de l'image et je ne suispas parvenu à les mettre l'une à coté de l'autre, la commande img = align rigth ne semblant pas fonctionner.

Guppy

Guppy88

Messages : 381
Date d'inscription : 26/05/2010

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Dumas Lun 23 Jan 2012 - 14:12

Merci beaucoup.
C'est beaucoup mieux ainsi. Mais j'ai toujours de la difficulté à comprendre la partie de la bavette en ovale et la partie de bois qui part de l'essieu avant au sabot arrière.

Quelqu'un connaît-il bien ce montage et peut-il m'expliquer (si possible avec des dessins)

Dumas


Dumas
Dumas

Messages : 633
Date d'inscription : 22/08/2010
Localisation : Chicoutimi, Canada

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Bucintoro Lun 23 Jan 2012 - 16:23

Je vous envoie avec plasir les images par courriel . J'ai seulement besoin de ce dernier .
Je vous les enverrai ce soir , car je suis actuellement dans mon cabinet de travail .
Bucintoro
Bucintoro

Messages : 115
Date d'inscription : 07/11/2010
Localisation : Mexique

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Dumas Lun 23 Jan 2012 - 16:28

Merci pour ce dérangement. C'est vivement apprécié.

Je vous donne mon adresse e-mail en message privé.

Dumas

Dumas
Dumas

Messages : 633
Date d'inscription : 22/08/2010
Localisation : Chicoutimi, Canada

Revenir en haut Aller en bas

Canon-obusier à la Paixhan, modèle  1842, no 1 - Page 4 Empty Re: Canon-obusier à la Paixhan, modèle 1842, no 1

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 4 sur 13 Précédent  1, 2, 3, 4, 5 ... 11, 12, 13  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
