Cotre de contrebande 1780 (ex Camaret , 1/35e kit constructo

re

apres moultes hesitations, vue le haut niveau de ce forum , je vous invite a decouvrir ce sujet un peu "special "

j 'ai pris comme base le Kit Constructo le CAMARET , Cotre Langoustier au 1/35 e , et j'ai tenté d'en faire............. un petit Cotre de contrebande , sevissant en mer d'Iroise en 1780
le kit d'origine


pas de tres grosses modification sur les oeuvres vives , juste la supression de l'helice , et la reprise de l'etambot ,

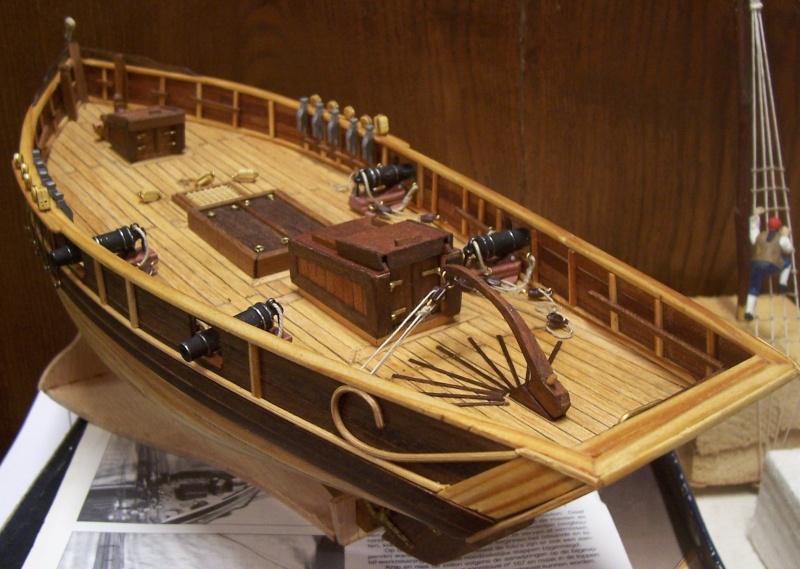

petites modifs sur le pont , avec le changement de guindeau , la retrecissement de la descente arriere , panneaux de cale , mise en place de 4 caronnades ,reprise de la barre franche , etc etc ...

le pont et ces agrees


par contre la mature et la voilure , ont subies de gros changement ,changement par un bas mat et mat de hune , rallogement du gui et de la corne , mise en place d'une grande vergue et d'une vergue de hunier , pour la voilure se sera , la voile de fortune et la voile de hunier
mature et greement , (reste toutes les maneuvres )


pour les voiles , elles sont a la coutures ( main) par Dame Caro ....

voila ou j'en suis , reste pas mal de chose a faire , je compte sur vous pour me dire les grosses ereures que je n'ai pas manquer de faire ...

tres amicalement herve

C'est un travail sympa et rigolo, mais il y a quand même un hic majeur, c'est que ce type de carène n'existait pas en 1780, surtout dans ses façons arrières !

Quatre caronades, c'est peut-être beaucoup, non, pour un canot de ce tonnage ?

Les taquets anti-dérape ne partent pas en étoile depuis le sabot de gouvernail, mais forment un secteur bien plus ouvert et transversal en avant. Il faut se représenter que l'homme de barre n'est pas à l'aplomb de sa barre.

Bonjour,
Voir "les passagers du vent " pour une bonne approche d'un cotre contrebandier. (Je ne sais plus quel épisode)

re

merci de vos réponses ,

je sais que cette réalisation , n'a rien de véridique
le seul but de cet exercice est de comprendre et maitriser un greement !! hee oui !! moi je suis du milieu des terres ... y 'a pas de bateaux par chez moi

Carrik , tu dis que la forme arrière, n’était pas celle ci ,je me suis servi de doc genre Anathomy Of Chips , Cutter ALERT 1771, et de mon MZ,( d’où la patte d'oie du barreur ), donc je reconnais aisément que des erreurs se sont produite , pour les caronades , c'est vrai que 2 aurais été suffisant , mais caprice d'armateur , il en a voulut 4.....

Breton , c'est vrai que cette BD, les passager du vent , est Diablement bien construit et documenté... t'as raison , faudrait que la relise

ce cotre sera mis en situation dans un Diorama , sous vitrine




amicalement herve

re

ebn y' a foule !!!!!!!

fabrication des voiles , elles sont faites en cotton tres fin ( drap de dessous use) , teinte au brou de noix , et cousu par ma moitie


elles seront montés avec des rabans de ferlage , reste encore les cargues ...
la voile dite de "fortune " et carguée sur sa vergue , et le "hunier" et legerement gonflé par le vent



tres amicalement herve

Hervé,
Ce n'est pas comme cela qu'une voile est carguée, le maximum de toile est amené au milieu de la vergue.

elle est plutôt ferlée, là.

Bonjour félicitations une grande réussite, malgré les erreurs de documentation sur certaines questions, je trouve votre travail très intéressant. Je sais bien que le Camaret a des tres belles lignes. Vos changements conféreront au cutter un très bon allure.

Une question, comme vous avez fait la teinture des voiles? J'aime la couleur uniforme il l'a fait.

Encore une fois félicitations.

Amities.

Giorgio.

re

merci de vos remarques , cette realisation , n'est en aucun cas de l'Arsenal , j'aime a le repeter ...pour le voile , j'ai tous melangé , donc ferlée !!!!

GioMunisso , la teinture est un bain de 75% de broude noix et de 25% eau ,
pour le vieillissement : avec de l'eau , repasser avec un pinceau large , au centre des laizes , ( par capillarité le centre s'eclaici ) , puis , amidon a tissus en bombe ( attention cette teinture est soluble a l'eau )

tres amicalement herve

EricLem a écrit:elle est plutôt ferlée, là.

Éric, peux-tu me donner plus de précision sur la différence entre carguer et ferler : je ne connais pas bien la différence ces deux termes.
J'ai regardé dans mes dicos, mais je n'ai pas bien compris sans images.

je dirais que carguer, c'est ramener sur les cargues, un peu en vrac, et ferler c'est serrer le long de la vergue ou de la draille, de façon plus durable. Carrick va se faire un plaisir de tout dessiner...

Belle réalisation, j'aime bien la teinte des voiles.

Bonjours,
Félicitation pour l'originalité du sujet. Pour ramener ma fraise, j'ajouterais juste que la Fortune était envoyée du pont, la vergue inférieure se nomme d'ailleurs vergue sèche et était donc sèche de toile.
Yann

Ben ouais, justement comme il glande en ce moment, Carrick ... Salopard !

Dico que j’utilise pour traduire
http://christophe.borzeix.perso.sfr.fr/GlossaireMarine/glossaire.htm

CARGUER : Agir sur les cargues pour étouffer les voiles et les plier contre les vergues.
FERLER : 1. La voile, une fois carguée, est pliée autour de sa vergue, pli sur pli, à l'aide de raban. Pour les voiles triangulaires ou auriques, on dit plutôt "Serrer". 2. Ferler un pavillon c'est le plier et le rouler en le maintenant ensuite avec sa drisse.

Je pense que cette voile n'est ni carguée ni ferlée, elle est simplement pliée sur ce modèle, méthode qui, étant donnés le gréement théorique d'une voile et l'échelle du tissu, est impossible dans la réalité.
Voici comment elle devrait se présenter en admettant que cette vergue porte sa voile ce qui est finalement très rare :

Merci tous, me voici moins c.. que tout à l'heure.
Je me doutais un peu du truc, mais n'avais pas de certitude.
En fait, sur mon 74, comme sur celui de Jaques, la voile est tirée sur cargues et en cours de ferlage.

Merci Herve pour ta reponse rapide. Je vais essayer avec la brou de noix, différentes concentrations pour obtenir la teinte désirée.
Ce lien est pour le site des amis russes, en particulier pour le Panteleymon de Alexis Baranov, montre les techniques de ce très bon modeliste sur les voiles et pouleire, j'espère qu'il vous plaira car il parle de une tres simple methode pour fairler les voiles.

http://forum.modelsworld.ru/topic8008start90.html-view=print

Si vous ne visualisez pas les photos, tu dois enregistrer sur le site et ensuite, au moins dans mon cas, le mettre en mode d'impression de page, et il ya des photographies.
Voir la technique car est très intéressante.

Demo...
[img][/img]

Salutations.

Giorgio.

re

merci pour toutes vos prescisions ,
donc il faut refaire le " pliage " de cette voile , de façon plus anarchique ( cargage) , ou plus regulier et serré ( ferlage) ??
et comme cette voile de "fortune " sert tres peu ,( elle "devente" a cause de la voila aurique ???) il serait plus donc plus logique qu'elle soit ferlée ??

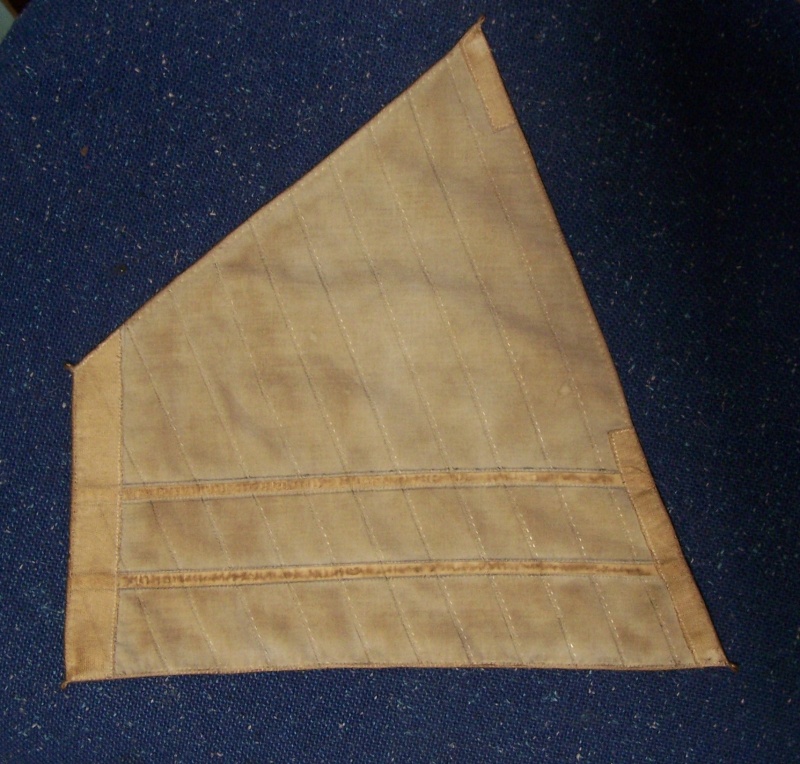

teinture de la voile aurique , reste les garcettes a faire


tres amicalement herve

Et bien la meilleure solution serait... qu'elle soit enlevée, comme dans la réalité car, comme on l'a dit, elle n'est mise à poste qu'à la demande. Ce n'est pas une voile "régulière".
Je ne suis pas sûr d'ailleurs qu'elle soit équipée de cargues, à la rigueur d'étrangloirs.
Si vous voulez impérativement la présenter, il ne serait pas normal qu'elle soit ferlée sur la vergue, à la rigueur carguée.
Une voile de fortune (dite carrée ici) n'est utilisée qu'en cas extrême et isolement c'est à dire sans les autres voiles.

La fortune carrée est une voile propre aux allures arrivées, à partir du largue, où, petit à petit, on sucre les voiles d'avant. Si la misaine est carrée au-dessus du capelage (hermaphrodite) on peut donc aussi garder le hunier. C'était le spi de l'époque. Bien sûr, comme dit plus haut, on amène ou on brasse la grand' voile sur ses cargues, inutile dans ce cas.

On ne grée la fortune que pour les grands et longs bords, les alisés par exemple. Pour les autres bords plus brefs, il est plus pratique d'envoyer grand'voile et trinquette ou foc en ciseaux ... mais y a intérêt à veiller la barre !

Je ne connais que la fortune de La Recouvrance, et de fait elle n'a aucun des agrès habituels d'une voile carrée, hormis ses amures. Pour mon compte, et dans le cas de ce bâtiment, je ne lui trouve aucun intérêt. J'ai remarqué d'ailleurs qu'aucun des capitaines successifs ne sort avec plaisir ce grand torchon qui, au contraire d'un spi qui soulage l'étrave, a plutôt tendance à le faire enfourner. Mais si le dernier bosco de l'aviso est toujours sur le forum, il saura mieux en parler que moi.

Bonjours,
En fait il nous est pas mal arrivé de l'envoyer, comme tu dis au grand largue au mieux, mais ce qui en limite l'emploi, c'est le coté "spi" archaïque:3 drisse pour envoyer(1 à chaque bout de vergue et la drisse de trinquette), 3 palans à 3 brins, et autant de longueur et de frottement quand il faut l'amener rapidement sans qu'elle chalute (180m2). Cela dit, l'option spi était un choix d'utilisation, la toile étant trop légère pour être portée par vent frais ou plus. De plus il y avait le problème des tangons absents, qui peut-être nous auraient permis de remonter jusqu'au travers du vent.
En fait à bord de la Recou, la vergue sèche n'est plus une vergue de fortune depuis que ses balancines ont été frappées au niveau de la noix intermédiaire; en cas d'une mauvaise fortune faisant tomber le mat de hune la vergue n'est plus retenue qu'en son milieu à la hune ou entrainée par l'espart. La contrepartie de cela étant un "près plus près" en augmentant le brasseyage.

Ce qui d'ailleurs avait été le cas, quand on avait pété bout-dehors et mât de hune, dans le Raz Blanchard.
Mais je ne me rappelle pas si elle était venue sur le pont au cours de l'avatar ou si on l'avait amené après, par sécurité.

carrick, la prochaine fois que je te croise dans le Blanchard, je t'envoie par le fond, d'une bordée bien ajustée,
et par là, les fonds sont plutôt chahutés.

Bof, je ne l'ai doublé que deux fois, et de nuit. Tu peux ajuster tant que tu veux de nuit dans ce coin pourrave, mon pote, et en plus, nous on casse notre bois tout seul, même pas besoin d'une bordée !
