HET  STATENJACHT 1746, 1/24 sur plans Empty HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel Mar 9 Oct 2012 - 15:02

re

comme promis j'ouvre donc un sujet sur le HET STATENJACHT de 1746

ce genre de petits bateaux a fond plat , servaient de "faire valoir" , pour les riche notables ou armateurs Hollandais du 16/17 et 18 eme siècles , richement décorés de " sculptures baroques " ils naviguaient sur les canaux ou les mers intérieures, et , servaient eu transport de personnalités

en 1995 , l’état de UTRECHT décide une reconstitution historique d'un Statenjacht , projet qui a 2 buts essentiel
1°) un objectif historique , retrouver et mettre en pratique les techniques naval du XVIe au XVIIIe siècle
2°)la réhabilitation de chômeurs de longue durée avec une qualification et un emplois

les plan originaux de 1746 , sont de Pieter Van Zwijndregt , ils ont été réactualise par Cor Emke en 1996, le début du chantier a commencé en 1999 avec la pose de la quille , ce chantier a été terminé en 2003 avec la mise en place de la mature et des gréements, depuis il sert de " yacht d’état" , et navigue pour des " croisières" en mer intérieure.

un blog et un lien officiel ,parrainé par une association sert de contact, un CD Rom contenant 15 Planches de plan au 1/50 y est également disponible :
http://www.statenjacht.nl/

un livre en Néerlandais de Ab Hoving relate sa construction , la pose de la quille , l'élévation des membrures , la pose des bordés , etc etc .. il est disponible sur ce lien :
http://www.bol.com/nl/p/het-statenjacht-utrecht/1001004005818881/

une édition Américaine contenant 15 planche de plan au 1/50e version papier est également disponible sur ce lien
http://www.seawatchbooks.com/111004

quelques chiffres :

Longueur : 23.5 mètres
Largueur : 5.5 mètres
tirant d'eau : 1.35 mètre
Poids total : 86 tonnes
Hauteur du mat : 21.5 mètres
Surface de voiles : 156 m2

Environ 300 m3 de chênes bi-centenaire ont été nécessaire pour la réalisation de ce projet , chêne, provenant des forets du Danemark

quelques fotos du livre de Ab Hoving ( version Hollandaise )
couverture
HET  STATENJACHT 1746, 1/24 sur plans 02111

élévation des membrures
HET  STATENJACHT 1746, 1/24 sur plans 100_4102

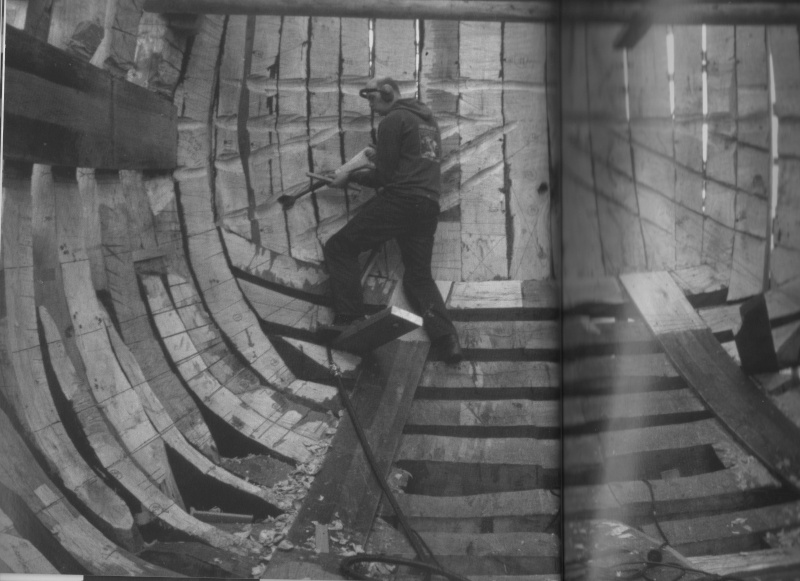

parage des allonges d'ecubier
HET  STATENJACHT 1746, 1/24 sur plans 00113

quelques planche des plans
plan général
HET  STATENJACHT 1746, 1/24 sur plans 0000010

plan des couple levés
HET  STATENJACHT 1746, 1/24 sur plans 00212

mon propre projet , est de realise ce magnifique Statenjacht en Poirier , au 1/24 e , avec si possible un montage en Arsenal , pour cela je compte sur vous !!


tres amicalement herve HET  STATENJACHT 1746, 1/24 sur plans 450410








cap coeurdemiel
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  Michel Saunier Mar 9 Oct 2012 - 18:08

Eh bien que voilà un très beau projet qui sort des sentiers battus. Je ne doute pas un seul instant que tu ne puisse le mener à bien.
Courage et obstination HET  STATENJACHT 1746, 1/24 sur plans 743347
Michel Saunier
Michel Saunier

Messages : 8034
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  Grandmiche Mar 9 Oct 2012 - 21:15

Il n’est pas certain que les habitués du forum maîtrisent parfaitement la charpente de ce genre de bateau. Par contre ton projet est original et je suis persuadé qu’il intéressera beaucoup de monde. Bon courage pour la suite.
Grandmiche
Grandmiche
Grandmiche

Messages : 622
Date d'inscription : 24/05/2010
Localisation : PLOGOFF (29) Après, y a plus rien! Si, l'île de Sein...

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel Mer 10 Oct 2012 - 9:09

re a tous HET  STATENJACHT 1746, 1/24 sur plans 651131

c'est vrais , une fois de plus , je choisis un navire que pas grand monde a realiser ...
, je n'ai trouver personne dans aucun forum français , le seul , , dans forun :

http://modelshipworld.com/phpBB2/viewtopic.php?t=8082&postdays=0&postorder=asc&&start=0

c'est vrais que cette charpente est differente que les Françaises ou Anglaises , comme ces bateaux son a fond plat , les membrures sont en 3 pieces , varangue , allonge ,et genoux qui sont fixée a l'exterieur ( voir foto plus haut ),

la proue est egalement differente dans le positionnement des allonges d'ecubier , pas de massif , elles sont fixées sur des membrures tronqués ,qui remonte le long de l'etrave ( voir foto plud haut )

HET  STATENJACHT 1746, 1/24 sur plans Utrech12

voila , j'en suis a la tracuction ( avec l'aide de Jean Marie ) des tableaux de mesure , pour resliser mon debit de bois

amicalement herve HET  STATENJACHT 1746, 1/24 sur plans 450410
cap coeurdemiel
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  G. Delacroix Mer 10 Oct 2012 - 9:23

cap coeurdemiel a écrit:...
c'est vrais que cette charpente est differente que les Françaises ou Anglaises , comme ces bateaux son a fond plat , les membrures sont en 3 pieces , varangue , allonge ,et genoux qui sont fixée a l'exterieur ( voir foto plus haut ),...
Qu'est-ce que ça veut dire "fixés à l'extérieur" ?
HET  STATENJACHT 1746, 1/24 sur plans 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9314
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel Mer 10 Oct 2012 - 10:17

re
excusez je ne maitrise pas encore le langage specifique de la charpente naval ..

j'entends par "fixés sur l'exterieur ", que le genoux n'est pas dans le prolongement de la varangue et de l'allonge , mais qu'il est chevillé sur le cote et sert de renfort entre ces 2 piece

HET  STATENJACHT 1746, 1/24 sur plans 100_4110

amicalement herve HET  STATENJACHT 1746, 1/24 sur plans 450410
cap coeurdemiel
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  G. Delacroix Mer 10 Oct 2012 - 10:44

Ah ok.
Le genou n'est jamais dans le prolongement de la varangue, il sert de liaison entre la varangue et la première allonge.
HET  STATENJACHT 1746, 1/24 sur plans 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9314
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  EricLem Mer 10 Oct 2012 - 14:39

un petit tour vite fait sur le site indiqué. le type fait des maquettes en carton, apparemment travail énorme pour un résultat mitigé. vive le bois !
EricLem
EricLem

Messages : 2759
Date d'inscription : 27/05/2010
Localisation : Quimper

http://pagesperso-orange.fr/maquettes-marine/Index.html

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel Mar 20 Nov 2012 - 8:35

re
je commence a reflechir au futur chantier pour le montage , et dela plein de petite question :
generalement sur quelle ligne d'eau installez vous la plaque "flottante " du chantier ???? livet de pont ou 1er ligne en dessous

HET  STATENJACHT 1746, 1/24 sur plans 100_4660


amicalement herve HET  STATENJACHT 1746, 1/24 sur plans 450410
cap coeurdemiel
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel Jeu 29 Nov 2012 - 9:42

re HET  STATENJACHT 1746, 1/24 sur plans 450410

juste pour vous dire que j'ai enfin commence le debit du poirier ......, grace a un ami qui "monter" une scie circulaire de table (lame de 20 cm au tangstene ) ,le 1er plateau ( celui sous l'aubier ) a ete deligner , malgres quelques deconvenues ( clou ! champignon ..) nous avons reussi a deligner quelques planchettes de 45x600x13mm et de 45x600x11mm, et , quelques autres planchettes de 75x1050x13mm et de 75x1050x11mm
HET  STATENJACHT 1746, 1/24 sur plans 100_4663
avec ce debit je devrais pouvoir façonner , la quille , l' etrave , l'etambot /arcasse et les 1er couple levé.....

amicalement herve HET  STATENJACHT 1746, 1/24 sur plans 651131
cap coeurdemiel
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  G. Delacroix Jeu 29 Nov 2012 - 9:47

Pour votre question sur la ligne de chantier à choisir à laquelle personne n'a répondu, il faut prendre la ligne la plus à l'extérieur, celle qu'on nomme la ligne du fort.
Ne faites pas vos débits trop étroits car, par manque de largeur, vous ne pourrez pas combiner les pièces et vous aurez alors beaucoup de perte.
HET  STATENJACHT 1746, 1/24 sur plans 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9314
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  breton 29 Jeu 29 Nov 2012 - 10:31

Bonjour,
Il semblerait que de la mérule se développe sur une des planchettes que l'on voit sur la photo (celle qui présente des taches blanches toutes en longueur).
Si c'est le cas passer le chalumeau pour arrêter son développement.
breton 29
breton 29

Messages : 863
Date d'inscription : 25/05/2010
Localisation : Plogoff

http://www.bateaucapsizun.net/

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  Carrick Jeu 29 Nov 2012 - 11:50

Bonjour

On n'arrête jamais les spores de la mérule !
Si c'est bien çà, (mais çà resemble plus à de la pourriture humide qu'à de la mérule) au feu, AU FEU ! affraid
Carrick
Carrick

Messages : 3864
Date d'inscription : 23/05/2010
Localisation : Plougastel

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  a.piot Jeu 29 Nov 2012 - 14:50

Je suis un peu d'accord avec André ,mais le bois est il tres sec ?
a.piot
a.piot

Messages : 3471
Date d'inscription : 25/05/2010
Localisation : chatillon sur indre /oleron

https://sites.Google.com/site/voiliersanciens/home

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel Ven 30 Nov 2012 - 8:39

re

c'est pas la merule , juste du a l'humidite , a priori , ce poirier est a ete coupe et deligne il y a 6 /7ans , stocké correctement a l'abris , reste quant meme que certain plateaux sont legerement gauchis ..

tres amicalement herve HET  STATENJACHT 1746, 1/24 sur plans 651131

cap coeurdemiel
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel Mer 5 Déc 2012 - 9:03

re HET  STATENJACHT 1746, 1/24 sur plans 651131

premiere decoupe de poirier , la membrures au maitre couple ....largeur au fort de la membrure :13mm

HET  STATENJACHT 1746, 1/24 sur plans 100_4676

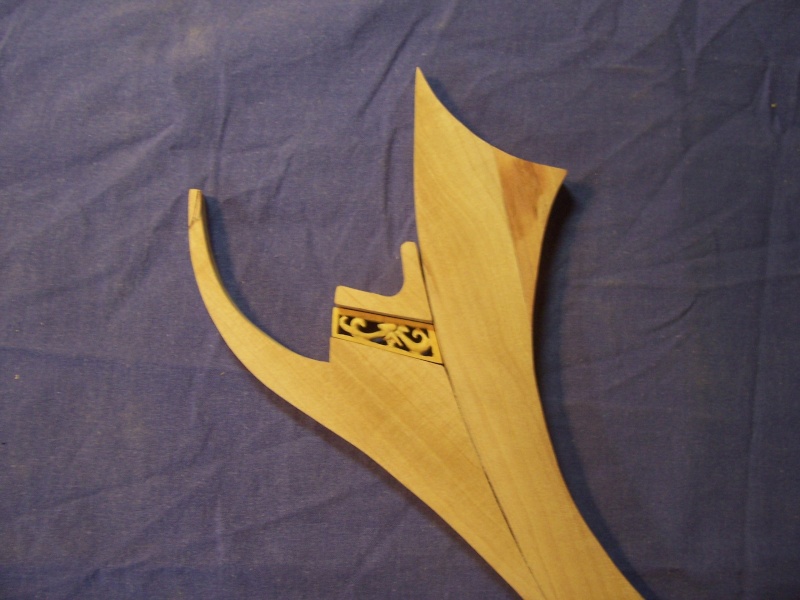

puis decoupe de l' etrave (12mm)
HET  STATENJACHT 1746, 1/24 sur plans 100_4678

decoupe de l'eperon , de la courbe de capucine , et de la future frise , le tous chevillé...
HET  STATENJACHT 1746, 1/24 sur plans 100_4679

montage a blanc , restera a affiner sur l'avant pour arrivr a 6mm en pointe
HET  STATENJACHT 1746, 1/24 sur plans 100_4680


suite avec la frise , sur le plan un dessin inidentifiable , sans doute des feuilles d'acanthe ..... voila mon interpretation , brute se sciage (10x28x5mm)
HET  STATENJACHT 1746, 1/24 sur plans 100_4681

voila reste encore pas mal de boulot , et de finitions pour ces quelques pieces ...

amuicalement herve HET  STATENJACHT 1746, 1/24 sur plans 450410

cap coeurdemiel
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  a.piot Mer 5 Déc 2012 - 9:12

bonjour Hervé
Je pense qu'il manque des éléments pour l'éperon ?
a.piot
a.piot

Messages : 3471
Date d'inscription : 25/05/2010
Localisation : chatillon sur indre /oleron

https://sites.Google.com/site/voiliersanciens/home

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel Jeu 6 Déc 2012 - 9:25

re
Alain , les joutteraux viendrons mourir sur l'epron , et les jambette de herpes seront instalées sur la courbe de capucine
enfin , , la sculpture est a l'interieur de l'eperon

t'tie foto tirée du Livre " Het Statenjach UTRECHT" de Ab Hoving


HET  STATENJACHT 1746, 1/24 sur plans 00213111

amicalement herve HET  STATENJACHT 1746, 1/24 sur plans 651131
cap coeurdemiel
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cornic Jeu 6 Déc 2012 - 9:29

Je pense qu'Alain voulait dire que l'éperon doit être en plusieurs parties ...
cornic
cornic

Messages : 564
Date d'inscription : 25/05/2010
Localisation : Selommes (41)

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  a.piot Jeu 6 Déc 2012 - 11:28

non,je pensais que vu les forces exercées ,il me semblait un peu faible,mais c'est vraiment un taille mer,il n'a aucune force à reprendre,pas de liures du beaupré ,pasde .... Bonjour
a.piot
a.piot

Messages : 3471
Date d'inscription : 25/05/2010
Localisation : chatillon sur indre /oleron

https://sites.Google.com/site/voiliersanciens/home

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel Ven 7 Déc 2012 - 8:15

re HET  STATENJACHT 1746, 1/24 sur plans 450410


frise .......
tribord
HET  STATENJACHT 1746, 1/24 sur plans 100_4688

babord
HET  STATENJACHT 1746, 1/24 sur plans 100_4687

amicalement herve HET  STATENJACHT 1746, 1/24 sur plans 651131
cap coeurdemiel
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel Dim 9 Déc 2012 - 6:32

re

suite avec la râblure ,

HET  STATENJACHT 1746, 1/24 sur plans 100_4712

le personnage est a l’échelle
tres amicalement herve HET  STATENJACHT 1746, 1/24 sur plans 651131
cap coeurdemiel
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  G. Delacroix Dim 9 Déc 2012 - 9:09

Belle pièce, il serait judicieux d'éditer le titre du premier message pour y ajouter l'échelle de réalisation, 1/24 apparemment ?
santa

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9314
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  EricLem Dim 9 Déc 2012 - 10:59

G. Delacroix a écrit: il serait judicieux d'éditer le titre du premier message pour y ajouter l'échelle de réalisation, 1/24 apparemment ?
santa
et tous ceux qui ne l'ont pas fait également...
EricLem
EricLem

Messages : 2759
Date d'inscription : 27/05/2010
Localisation : Quimper

http://pagesperso-orange.fr/maquettes-marine/Index.html

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel Dim 9 Déc 2012 - 15:35

re HET  STATENJACHT 1746, 1/24 sur plans 450410 , c'est vrai que j'ai pas précisé ,.......... désolé............ Embarassed

sur mon 1 er message il n'y a pas " éditer "; mais si voulez bien rajouter pour moi ;

1/24e , montage "sur plan" dit de " façon "chantier" du 17e............. "

primeur!!!!!

HET  STATENJACHT 1746, 1/24 sur plans 100_4713

, premier montages , de 'l'étambot, du massif , du contre massif , qui seront chevillés a la quille

tres amicalement herve HET  STATENJACHT 1746, 1/24 sur plans 651131
cap coeurdemiel
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 7 1, 2, 3, 4, 5, 6, 7  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
