Message  a.sorolla Sam 24 Mai 2014 - 14:00

Bonjour

Je veux présenter le travail que mon ami Fermín Urtizberea réalise sur quelques frégates espagnoles de la deuxième moitié du XVIIIe

Fermin réalisé premièrement les dessins dans 2D avec autocad pour la réalisation de maquettes d'arsenal

Maintenant avec le dessin dans 3D il a obtenu un niveau de détail beaucoup plus précis

Je montre ici quelques photos de la frégate "Santa Monica" qu'il a réalisée


 Frégate 3D par Fermin Urtizberea Santa_10

 Frégate 3D par Fermin Urtizberea 1210

 Frégate 3D par Fermin Urtizberea 1110

 Frégate 3D par Fermin Urtizberea 2a10

 Frégate 3D par Fermin Urtizberea 1a10

 Frégate 3D par Fermin Urtizberea 7_inte10

 Frégate 3D par Fermin Urtizberea 4a10

 Frégate 3D par Fermin Urtizberea Cubier10

 Frégate 3D par Fermin Urtizberea Cubier11

 Frégate 3D par Fermin Urtizberea Falso_10

 Frégate 3D par Fermin Urtizberea Santa_11

 Frégate 3D par Fermin Urtizberea Cocina10

 Frégate 3D par Fermin Urtizberea Palo_m10

 Frégate 3D par Fermin Urtizberea Sollad11

 Frégate 3D par Fermin Urtizberea Sollad12

 Frégate 3D par Fermin Urtizberea Santa_12

 Frégate 3D par Fermin Urtizberea Stra_m10

 Frégate 3D par Fermin Urtizberea Stra_m11

 Frégate 3D par Fermin Urtizberea Vista_10


Cordialement

Adrian
a.sorolla
a.sorolla

Messages : 507
Date d'inscription : 24/02/2011
Localisation : València, sp

Revenir en haut Aller en bas

 Frégate 3D par Fermin Urtizberea Empty Re: Frégate 3D par Fermin Urtizberea

Message  G. Delacroix Sam 24 Mai 2014 - 16:16

C'est un beau travail pour ce qui concerne la géométrie et la charpente mais les textures seraient à revoir, elles font trop "plastic".
  Frégate 3D par Fermin Urtizberea 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9162
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

 Frégate 3D par Fermin Urtizberea Empty Re: Frégate 3D par Fermin Urtizberea

Message  a.sorolla Sam 24 Mai 2014 - 17:08

Il est vrai que les textures pourront être révisées, je le lui communiquerai

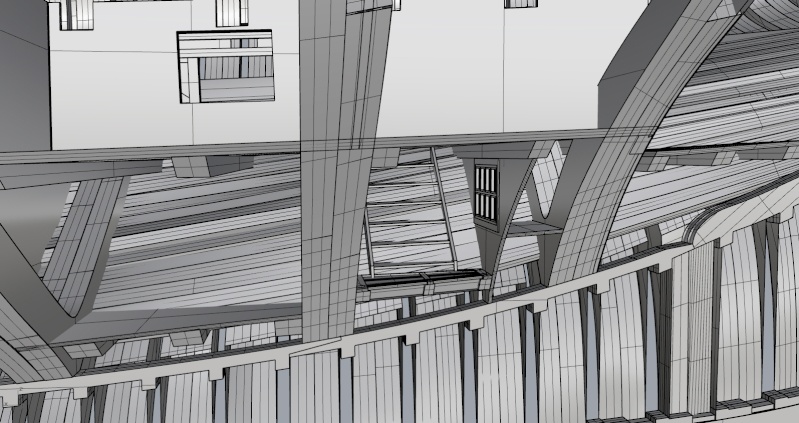

Ce sont dessins de la même frégate sans texture.

 Frégate 3D par Fermin Urtizberea Sta_ba10

 Frégate 3D par Fermin Urtizberea Sta_ba14

 Frégate 3D par Fermin Urtizberea Sta_ba16

 Frégate 3D par Fermin Urtizberea Sta_ba17

 Frégate 3D par Fermin Urtizberea Sta_ba18

Cordialement

Adrian
a.sorolla
a.sorolla

Messages : 507
Date d'inscription : 24/02/2011
Localisation : València, sp

Revenir en haut Aller en bas

 Frégate 3D par Fermin Urtizberea Empty Re: Frégate 3D par Fermin Urtizberea

Message  alain Sam 24 Mai 2014 - 17:33

je ne connais rien à la DAO 3d il me semble que tous les "morceaux " sont coupés en 3 ex :couple = 2 pièces cote à cote et la je compte 6 ,plancher du pont 3 épaisseurs,
je sais Messieurs je suis un NUL mais je demande à apprendre
MERCI alain
alain
alain

Messages : 321
Date d'inscription : 27/02/2011
Localisation : amiens

Revenir en haut Aller en bas

 Frégate 3D par Fermin Urtizberea Empty frégate 3D

Message  labarre Sam 24 Mai 2014 - 19:20

étonnant travail, bravo pour la patience, il manque la chaleur du bois, mais, étonnant de réalisme.
merci à vous.
mt.

labarre

Messages : 346
Date d'inscription : 30/05/2010
Localisation : yvelines

Revenir en haut Aller en bas

 Frégate 3D par Fermin Urtizberea Empty Re: Frégate 3D par Fermin Urtizberea

Message  maqars Sam 24 Mai 2014 - 21:15

Fabuleux travail !
Au niveau texture du bois, c'est un peu du projet d'architecte d'intérieur pour une cuisine design...
Mais, il ne doit pas être bien difficile de corriger ce défaut.
Je suis en admiration...

 Frégate 3D par Fermin Urtizberea 0187
maqars
maqars

Messages : 977
Date d'inscription : 23/05/2010
Localisation : Jodoigne ( Belgique )

Revenir en haut Aller en bas

 Frégate 3D par Fermin Urtizberea Empty Re: Frégate 3D par Fermin Urtizberea

Message  G. Delacroix Sam 24 Mai 2014 - 21:23

alain a écrit:je ne connais rien à la DAO 3d il me semble que tous les "morceaux " sont coupés en 3  ex :couple = 2 pièces cote à cote et la je compte 6 ,plancher du pont 3 épaisseurs,
je sais Messieurs je suis un NUL mais je demande à apprendre
MERCI alain

Ces "épaisseurs" sont des mailles qui définissent les surfaces donc des volumes.
  Frégate 3D par Fermin Urtizberea 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9162
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

 Frégate 3D par Fermin Urtizberea Empty Re: Frégate 3D par Fermin Urtizberea

Message  alain Sam 24 Mai 2014 - 22:44

merci GD si j'ai bien compris vous empilez 1+1+1=3 mais c'est traits il ne serve plus à rien ! pourquoi ils sont là alors ,j'ai la mono de la machine à etc.. ou Hervé à fait des vues en 3D et je ne retrouve pas cette empilements de traits.je ne suis pas grossier mais P....n de Merde l'Arsenal c'est compliqué
alain
alain
alain

Messages : 321
Date d'inscription : 27/02/2011
Localisation : amiens

Revenir en haut Aller en bas

 Frégate 3D par Fermin Urtizberea Empty Re: Frégate 3D par Fermin Urtizberea

Message  G. Delacroix Dim 25 Mai 2014 - 7:57

Les mailles n'ont rien à voir avec le modélisme d'arsenal, on parle ici de dessin en trois dimensions (dessin 3D).
Pour faire simple, normalement, ces mailles ne sont pas visibles car elles servent de support à une "peau" qui donne l'aspect définitif au modèle 3D. C'est une sorte de squelette en fil de fer (d'ailleurs ça s’appelle comme ça) qui définit les volumes du modèle.
  Frégate 3D par Fermin Urtizberea 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9162
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

 Frégate 3D par Fermin Urtizberea Empty Re: Frégate 3D par Fermin Urtizberea

Message  Francis Jonet Dim 25 Mai 2014 - 8:48

J'ai toujours autant d'admiration pour un tel travail, même fait sur ordinateur ! J'imagine le temps passé là-dessus.
J'aime particulièrement ces tracés sans textures qui laissent deviner la patience de ces "fous du binaire".

_______________________________________________
Francis
Francis Jonet
Francis Jonet
Modérateur

Messages : 7948
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

 Frégate 3D par Fermin Urtizberea Empty Re: Frégate 3D par Fermin Urtizberea

Message  Invité Dim 25 Mai 2014 - 10:21

Ce travail pourrait , sous forme de CD , complémenter à merveille une monographie .
Bravo pour ce travail que j'imagine titanesque

Invité
Invité


Revenir en haut Aller en bas

 Frégate 3D par Fermin Urtizberea Empty Re: Frégate 3D par Fermin Urtizberea

Message  bicdan Dim 25 Mai 2014 - 19:36

Très beau travail, je suis d'autant plus admiratif que je n'y connais rien (en CAO...) Une remarque cependant:  ne manque-t-il pas un certains nombre de remplissages dans la charpente, au niveau des sabords notamment?   Frégate 3D par Fermin Urtizberea 522816
bicdan
bicdan

Messages : 334
Date d'inscription : 25/05/2010
Localisation : Saint Gely du Fesc (34)

Revenir en haut Aller en bas

 Frégate 3D par Fermin Urtizberea Empty Re: Frégate 3D par Fermin Urtizberea

Message  a.sorolla Dim 27 Juil 2014 - 11:33

Bonjour

C'est un autre travail dans 3D de Fermin, cette fois une frégate de 34 canons, fabriquée à Mahón en 1789, se nomme "Mahonesa"


 Frégate 3D par Fermin Urtizberea Mahone39

voir la première partie:


 Frégate 3D par Fermin Urtizberea Mahone38

 Frégate 3D par Fermin Urtizberea Mahone36

 Frégate 3D par Fermin Urtizberea Mahone35

 Frégate 3D par Fermin Urtizberea Mahone34

 Frégate 3D par Fermin Urtizberea Mahone14

 Frégate 3D par Fermin Urtizberea 00_mah13

 Frégate 3D par Fermin Urtizberea Mahone15

 Frégate 3D par Fermin Urtizberea Mahone16

 Frégate 3D par Fermin Urtizberea Mahone37

 Frégate 3D par Fermin Urtizberea Mahone32

 Frégate 3D par Fermin Urtizberea Mahone17

 Frégate 3D par Fermin Urtizberea Mahone18

 Frégate 3D par Fermin Urtizberea Mahone19

 Frégate 3D par Fermin Urtizberea Mahone20

 Frégate 3D par Fermin Urtizberea Mahone21

 Frégate 3D par Fermin Urtizberea Mahone22

 Frégate 3D par Fermin Urtizberea Mahone23

 Frégate 3D par Fermin Urtizberea Mahone24

 Frégate 3D par Fermin Urtizberea Mahone25

 Frégate 3D par Fermin Urtizberea Mahone26

 Frégate 3D par Fermin Urtizberea Mahone27

 Frégate 3D par Fermin Urtizberea Mahone28

 Frégate 3D par Fermin Urtizberea Mahone31




voir la deuxième partie:


 Frégate 3D par Fermin Urtizberea Fragat26

 Frégate 3D par Fermin Urtizberea Fragat25

 Frégate 3D par Fermin Urtizberea Fragat24

 Frégate 3D par Fermin Urtizberea Fragat23

 Frégate 3D par Fermin Urtizberea Fragat21

 Frégate 3D par Fermin Urtizberea Mahone33

 Frégate 3D par Fermin Urtizberea 00_mah14

 Frégate 3D par Fermin Urtizberea 00_mah12

 Frégate 3D par Fermin Urtizberea 00_mah11

 Frégate 3D par Fermin Urtizberea 00_mah10


 Frégate 3D par Fermin Urtizberea Fragat22


Cordialement

Adrian
a.sorolla
a.sorolla

Messages : 507
Date d'inscription : 24/02/2011
Localisation : València, sp

Revenir en haut Aller en bas

 Frégate 3D par Fermin Urtizberea Empty Re: Frégate 3D par Fermin Urtizberea

Message  MB55 Lun 28 Juil 2014 - 13:26



Bonjour,
Il est étonnant ce que certains savent maîtriser leurs (outils), ces techniques modernes qui remplissent tout notre espace environnant sont magiques,
encore faut-il les apprivoisées, et quand la quasi maîtrise de l'une est faite, les autres sont déjà bien implantées sur le marché.
A titre d'exemple, windows XP a bien vécu, 7 est mourant, que la naissance du 9 est annoncée pour l'an prochain, ainsi va le commerce.
En tout les cas bravo pour ce travail qui doit être énergivore (comme toutes les passions).
  Frégate 3D par Fermin Urtizberea 743347
MB55
MB55

Messages : 94
Date d'inscription : 19/11/2013
Localisation : Saint-Mard (Belgique)

Revenir en haut Aller en bas

 Frégate 3D par Fermin Urtizberea Empty Re: Frégate 3D par Fermin Urtizberea

Message  Francis Jonet Lun 28 Juil 2014 - 13:50

Je ne sais pas ce que les spécialistes en pense, mais moi ce travail me ravi.
Il ne lui manque qu'une animation, n'est-ce pas Bernard ?

_______________________________________________
Francis
Francis Jonet
Francis Jonet
Modérateur

Messages : 7948
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

 Frégate 3D par Fermin Urtizberea Empty Re: Frégate 3D par Fermin Urtizberea

Message  Bernard HUC Lun 28 Juil 2014 - 15:30

Bonjour.

C'est effectivement un beau travail très bien réalisé.

Ce modèle respecte globalement  les grandes formes du navire. Mais il n'est pas détaillé pièce par pièce dans l'esprit "arsenal".
Par exemples, les couples sont d'une seule et même pièce. Les ponts idem, les cloisons, les bordés, le tableau arrière ...

Les assemblages en queues d'arondes, les écarts plats etc n'existent pas.

La quantité de travail restant à effectuer pour un niveau de détail type "arsenal" est au moins équivalente à ce qui à déjà été fait.

De ce fait, une animation détaillée  du montage où apparaîtrait le détail de toutes les pièces  n'est pas possible.

D'un point de vue imagerie, les textures de bois  ne sont pas "alignées" (on dit "mappées") correctement sur les objets. C'est là aussi une grosse quantité de travail assez ingrat qui pourrait être faite.

Il n'en demeure pas moins vrai que les modèles de  Firmin sont bien agréables à regarder.

Bernard

_______________________________________________
Tout a une fin, sauf la banane qui en a deux.
Bernard HUC
Bernard HUC
Admin

Messages : 1378
Date d'inscription : 25/05/2010
Localisation : Cagnes sur mer près de Nice
