gréement du canon

Aller en bas

gréement du canon Empty gréement du canon

Message  koz bag Ven 26 Sep 2014 - 17:28

Bonsoir ,

Il nous parle d'une estrope fixée sur la sole avec cosse ?

Je ne comprend pas , merci d'éclairer ma lanterne .

Au environ 1673 .

gréement du canon Img12210

gréement du canon Img12310

gréement du canon 52989
koz bag
koz bag

Messages : 1122
Date d'inscription : 24/05/2010
Localisation : Maine et Loire

Revenir en haut Aller en bas

gréement du canon Empty gréement du canon

Message  Arnart Ven 26 Sep 2014 - 18:11

Peut-être cette conception est censée?
gréement du canon Cosse_10

Ou du livre Lescallier Traité pratique du gréement
gréement du canon Lescal10

Arnart

Messages : 63
Date d'inscription : 10/07/2011
Localisation : USSR

Revenir en haut Aller en bas

gréement du canon Empty Re: gréement du canon

Message  G. Delacroix Ven 26 Sep 2014 - 18:29

Au XVIIe siècle, le fond plein de l'affût comportait deux trous pour le passage de la croupière (votre estrope N). Les deux bouts du cordage sont passés dans les trous, par dessous, puis ils sont épissés ensemble par dessus.
Il faut ensuite aiguilleter une cosse dans l'autre pli où viendra se crocher le palan de retraite.
gréement du canon 522816

Arnart, le problème n'est pas la cosse mais la façon dont est passée le cordage dans l'affût. Merci quand même pour votre intervention.

gréement du canon X10

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9169
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

gréement du canon Empty Re: gréement du canon

Message  Arnart Ven 26 Sep 2014 - 18:54

Merci Gérard! C'est amusant et instructif.

Arnart

Messages : 63
Date d'inscription : 10/07/2011
Localisation : USSR

Revenir en haut Aller en bas

gréement du canon Empty Re: gréement du canon

Message  koz bag Sam 27 Sep 2014 - 10:52

Entendu , merci pour le dessin .

gréement du canon 52989
koz bag
koz bag

Messages : 1122
Date d'inscription : 24/05/2010
Localisation : Maine et Loire

Revenir en haut Aller en bas

gréement du canon Empty gréement du canon

Message  Arnart Sam 27 Sep 2014 - 18:10

Quels sont les différents solutions.
Instruction pour les gens de guerre, où l'on traite de l'artillerie..., Hubert Gautier, 1692
gréement du canon Affyt_10
http://books.google.ru/books?id=1VCzBabjadsC&printsec=frontcover&hl=ru#v=onepage&q&f=false

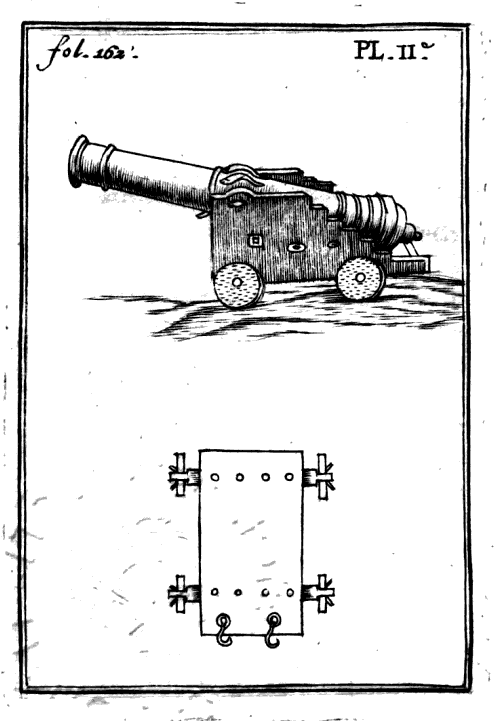

Traité de l'Artillerie..., Bardet de Villeneuve, 1741
gréement du canon Affyt_10

Arnart

Messages : 63
Date d'inscription : 10/07/2011
Localisation : USSR

Revenir en haut Aller en bas

gréement du canon Empty Re: gréement du canon

Message  G. Delacroix Sam 27 Sep 2014 - 20:51

Arnart a écrit:...
Traité de l'Artillerie..., Bardet de Villeneuve, 1741
gréement du canon Affyt_10
Jolie trouvaille qui illustre bien le texte de Koz avec les deux estropes pour les gros calibres. Merci.
gréement du canon 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9169
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

gréement du canon Empty Re: gréement du canon

Message  Arnart Sam 27 Sep 2014 - 22:41

Cette image est copiée à partir des Mémoires d'artillerie de Saint-Remy, Vol1, 1697 p. 255.
Mais dans l'exemple qui est représenté dans les images "Gallica" non bien qualité. Ces pièces sont presque invisibles.
Je donne l'exemple de l'édition 1702:
gréement du canon Affyt_11

Arnart

Messages : 63
Date d'inscription : 10/07/2011
Localisation : USSR

Revenir en haut Aller en bas

gréement du canon Empty Re: gréement du canon

Message  koz bag Dim 28 Sep 2014 - 8:23

Bonjour Sergey ,

Merci beaucoup pour l'illustration , dommage que " le Gautier " ne comporte pas les planches .

Il y a celui-ci introuvable sauf chez un collectionneur privé, il est signé " F.L.B "
beaucoup plus détaillé que le "gautier "particulièrement sur l'exercice du canon a bord .

gréement du canon Img12410


gréement du canon 52989
koz bag
koz bag

Messages : 1122
Date d'inscription : 24/05/2010
Localisation : Maine et Loire

Revenir en haut Aller en bas
