Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Empty Re: Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea

Message  a.sorolla Ven 24 Avr 2020 - 12:56

Bonjour


Le faux pont est maintenant terminé, j’ai laissé des morceaux de bordage libre pour que nous puissions voir un peu l’intérieur de la cale


Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma042041

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma042045

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma042046

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma042044


Adrián

a.sorolla

Messages : 507
Date d'inscription : 24/02/2011

Revenir en haut Aller en bas

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Empty Re: Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea

Message  a.sorolla Ven 24 Avr 2020 - 13:01

Et maintenant nous pouvons voir ce qu’il en est dans une vue de l’intérieur

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma042042

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma042040

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma042037

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma042033


Cordialement

Adrián
a.sorolla
a.sorolla

Messages : 507
Date d'inscription : 24/02/2011
Localisation : València, sp

Revenir en haut Aller en bas

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Empty Re: Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea

Message  Francis Jonet Ven 24 Avr 2020 - 16:06

C'est du bien beau travail que tu nous montres là Adrian.

_______________________________________________
Francis
Francis Jonet
Francis Jonet
Modérateur

Messages : 7955
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Empty Re: Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea

Message  a.sorolla Ven 24 Avr 2020 - 20:54

Francis Jonet a écrit:C'est du bien beau travail que tu nous montres là Adrian.

Merci Francis

L’échelle de travail de ce modèle 1/32 permet de prendre une photo en mettant l'appareil de photo à l’intérieur

Voici quelques photos pour voir la taille de cette frégate de 50,5 mètres.

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma042049

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma042047

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma042054

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma042053

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma042055


Adrián
a.sorolla
a.sorolla

Messages : 507
Date d'inscription : 24/02/2011
Localisation : València, sp

Revenir en haut Aller en bas

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Empty Re: Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea

Message  matiz Sam 25 Avr 2020 - 4:06

Bravo Adrian Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 522816
matiz
matiz

Messages : 2242
Date d'inscription : 23/06/2010
Localisation : Pisa

http://www.modarsenaval.com/Vascello%20da%2074%20cannini-%20Tizi

Revenir en haut Aller en bas

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Empty Re: Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea

Message  Francis Jonet Sam 25 Avr 2020 - 8:29

Adrian,

C'est quoi ces remplissages entre les couples au niveau des varangues, et ces blocs au droit des écubiers ? Je n'ai encore jamais vu ça.


Dernière édition par Francis Jonet le Sam 25 Avr 2020 - 13:25, édité 1 fois

_______________________________________________
Francis
Francis Jonet
Francis Jonet
Modérateur

Messages : 7955
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Empty Re: Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea

Message  J.Guydal Sam 25 Avr 2020 - 9:46

Sur bien des canots bretons , (voir de plus grosses unités) avant la venue du polyester,
il n'était pas rare de voir du ciment sur le fond des coques entre les varangues.
Ceci pouvant être du lest mais aussi un blocage de l'ensemble.
J.Guydal
J.Guydal

Messages : 427
Date d'inscription : 06/04/2018
Localisation : Brest

Revenir en haut Aller en bas

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Empty Re: Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea

Message  G. Delacroix Sam 25 Avr 2020 - 9:53

Le remplissage entre varangues est devenu courant en France vers les années 1820. Apparemment plus tôt en Espagne.
Le "bloc" des écubiers est l'ensemble des allonges d'écubiers dont on devine à peine les joints.
Personnellement, deux détails m'interpellent, la finesse du bordage du faux pont et l'écart entre les couples dévoyés. Normalement, on garde la maille courante entre ces couples en augmentant leur largeur au niveau du fort. Mais ce sont peut-être des spécificités espagnoles.
Quoiqu'il en soit, bon travail Adrian.

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9162
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Empty Re: Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea

Message  a.sorolla Sam 25 Avr 2020 - 11:55

Bonjour

pour répondre à Francis

La fermeture de la proue por ces allonges d'écubiers sur-dimensionnées, doit être une liberté des modélistes qui ont réalisé la frégate jumelle "Diana" qui se trouve au Musée Naval de Madrid, et qui a probablement été copié par l’auteur des plans, et que j’ai suivi.

Nous le voyons sur cette photo de la frégate "Diana", qui, comme je l’ai dit, est jumelle à la "Mahonesa"

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 03614-10

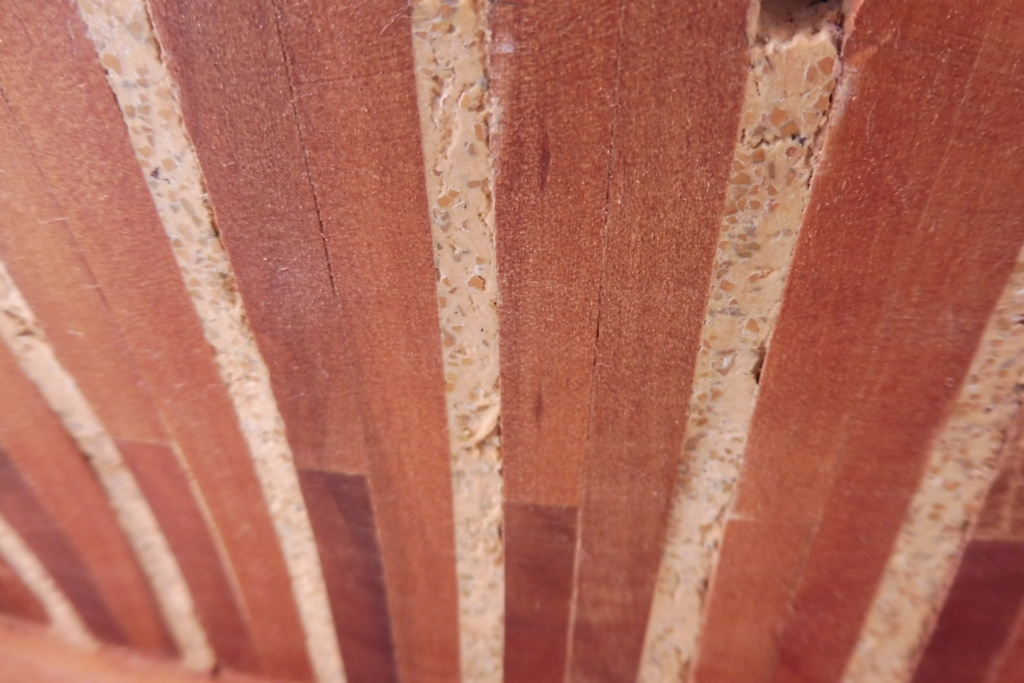

Le remplissage entre les couples, a été réalisé systématiquement au cours du XVIII siècle, pour éviter la pourriture du bois, au debut composé d’un mélange de chaux et de vieux fers mais il était très corrosif pour le même bois, sa composition a ensuite été modifiée et on a utilisé de la chaux et des cailloux, mais celle-ci abîmait aussi le bois.
À l’époque de la construction de cette frégate, cette méthode était obsolète et s'est commencé à remplir les couples avec du bois, comme nous le voyons sur la photo de la frégate "Diana", de la même série et construite seulement deux ans après.
Comme la "Mahonesa" a été la dernière à mettre cette "mortier" parmi les couples, j’ai voulu le représenter, et pour cela j’ai utilisé du mastic de bois blanc et de pierre utilisé dans les routes du modélisme ferroviaire.

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 P1010311

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 P1010310



En raison de la taille de ces micro-pierres ils pourraient bien être utilisés pour représenter le lest en pierre dans les modèles.

Adrián
a.sorolla
a.sorolla

Messages : 507
Date d'inscription : 24/02/2011
Localisation : València, sp

Revenir en haut Aller en bas

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Empty Re: Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea

Message  a.sorolla Sam 25 Avr 2020 - 12:27

pour répondre à Gérard

Le faux pont selon les plans est réalisé de la même manière que le pont de batterie, ne varie que l’épaisseur des pièces de la structure et l’absence de courbes dans les baux.

Je ne sais pas si cette pratique serait habituelle dans la marine espagnole, c’est mon premier modèle de bateau espagnol, j’ai seulement travaillé avec des modèles de bateaux français.

-----------------------------

La doublure entre les ponts de cette dernière partie de poupe me semble très difficile, car la carène ici prend des formes complexeset, et je ne sais pas si la façon dont je l’ai réalisé est créible, avec toutes les pièces réalisées dans la masse.


Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Detall11

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 P1010312


Merci pour votre appréciation


Cordialement
Adrián


Dernière édition par a.sorolla le Sam 25 Avr 2020 - 14:28, édité 1 fois
a.sorolla
a.sorolla

Messages : 507
Date d'inscription : 24/02/2011
Localisation : València, sp

Revenir en haut Aller en bas

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Empty Re: Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea

Message  Pierre Blanc Sam 25 Avr 2020 - 13:57

Bonjour.
Cette construction est très intéressante, le travail est très appliqué. Pourquoi y a-t-il un écubier plus haut que l'autre?
Pierre Blanc
Pierre Blanc

Messages : 3501
Date d'inscription : 24/05/2010
Localisation : Juvignac (34)

Revenir en haut Aller en bas

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Empty Re: Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea

Message  a.sorolla Sam 25 Avr 2020 - 20:53

Pierre Blanc a écrit:Bonjour.
Cette construction est très intéressante, le travail est très appliqué. Pourquoi y a-t-il un écubier plus haut que l'autre?


Bonjour Pierre

De quelle écubier parlez-vous ?


Adrián
a.sorolla
a.sorolla

Messages : 507
Date d'inscription : 24/02/2011
Localisation : València, sp

Revenir en haut Aller en bas

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Empty Re: Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea

Message  Pierre Blanc Sam 25 Avr 2020 - 21:06

Bonsoir.
Sur cette photo.

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma042053
Pierre Blanc
Pierre Blanc

Messages : 3501
Date d'inscription : 24/05/2010
Localisation : Juvignac (34)

Revenir en haut Aller en bas

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Empty Re: Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea

Message  le Spahi Dim 26 Avr 2020 - 9:45

Bonjour à tous, bonjour Adrian, Very Happy

Merci de nous faire partager ce superbe travail et un grand merci pour l'utilisation d'une figurine donnant l'échelle, c'est très utile !

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 743347

Thierry
le Spahi
le Spahi

Messages : 1038
Date d'inscription : 09/06/2017
Localisation : France - Irlande

https://tel.archives-ouvertes.fr/tel-01468845

Revenir en haut Aller en bas

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Empty Re: Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea

Message  a.sorolla Dim 26 Avr 2020 - 11:15

Bonjour à tous et merci de me suivre


Pierre Blanc a écrit:Bonsoir.
Sur cette photo.

Dans cette avant avec des couples dévoyés, l’espace qui reste à fermer avec les écubiers est très réduit, et les écubiers dans ce modèle sont très simplifiées, c’est comme les préparer deux à deux et faire comme un massif.
Je mets des photos de quand je fais les écubiers de ce modèle, pour clarifier cette partie, ne pas tenir compte de la couleur du bois qui est un poirier plus clair

Dans la première photo nous voyons les couples dévoyés et le peu d’espace qui reste à couvrir, dans la seconde le bloc des écubiers simplifiées et dans la troisième ensemble mis en place.

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma141110

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma141111

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma141112

Cordialement

Adrián
a.sorolla
a.sorolla

Messages : 507
Date d'inscription : 24/02/2011
Localisation : València, sp

Revenir en haut Aller en bas

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Empty Re: Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea

Message  a.sorolla Dim 26 Avr 2020 - 11:51

D’autre part, je continue avec le plan établi, ce qui suit sont les équipements de faux pont, comme référence, j’ai quelques dessins en 3D qui m’aident.

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Fragat11

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Mahone21

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Seccio10

Cordialement

Adrián
a.sorolla
a.sorolla

Messages : 507
Date d'inscription : 24/02/2011
Localisation : València, sp

Revenir en haut Aller en bas

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Empty Re: Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea

Message  a.sorolla Lun 4 Mai 2020 - 23:08

Bonjour

Le faux pont se remplit d’équipements.

Dans la première photo, nous voyons la carlingue du mât d'artimon et en arrière-plan les courbes de la lisse d'hourdi.

Sur les photos suivantes, d’abord une vue des grandes Bittes et la carlingue du mât de misaine, puis le parc à moutons.

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma052018

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma052011

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma052015

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma052010

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma052016

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma052017

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma052014

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma052013



Cordialement

Adrián
a.sorolla
a.sorolla

Messages : 507
Date d'inscription : 24/02/2011
Localisation : València, sp

Revenir en haut Aller en bas

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Empty Re: Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea

Message  a.piot Mar 5 Mai 2020 - 9:07

bravo  Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 743347
a.piot
a.piot

Messages : 3460
Date d'inscription : 25/05/2010
Localisation : chatillon sur indre /oleron

https://sites.Google.com/site/voiliersanciens/home

Revenir en haut Aller en bas

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Empty Re: Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea

Message  a.sorolla Mar 12 Mai 2020 - 11:35

Bonjour

Dans ce dessin, vous pouvez voir les installations de l’arrière sur le faux pont

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Fragat11

Et sur cette photo nous pouvons le voir sur le modèle de la frégate d’en haut

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma052027


------------------------------
Et à la fin nous voyons ces installations au niveau du faux pont


Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma052019

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma052022

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma052026

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma052025


Cordialement

Adrián
a.sorolla
a.sorolla

Messages : 507
Date d'inscription : 24/02/2011
Localisation : València, sp

Revenir en haut Aller en bas

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Empty Re: Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea

Message  Francis Jonet Mar 12 Mai 2020 - 11:40

Beau travail Adrian.
Quelles sont les destinations de ces locaux ?

_______________________________________________
Francis
Francis Jonet
Francis Jonet
Modérateur

Messages : 7955
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Empty Re: Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea

Message  a.sorolla Mar 12 Mai 2020 - 12:47

Francis Jonet a écrit:Beau travail Adrian.
Quelles sont les destinations de ces locaux ?

Bonjour Francis

Toute cette grande partie en arrière est réservée pour l’état-major et les maistrance, tout l’arrière après la grande cloison, la sainte-barbe, et les chambres sont destines aux officiers et aux Maîtres.

Adrián
a.sorolla
a.sorolla

Messages : 507
Date d'inscription : 24/02/2011
Localisation : València, sp

Revenir en haut Aller en bas

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Empty Re: Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea

Message  Francis Jonet Mar 12 Mai 2020 - 13:37

C'est ce que j'avais imaginé, mais dans le faux pont ! Alors qu'il semble y avoir une salle à la poupe au niveau de la batterie.

_______________________________________________
Francis
Francis Jonet
Francis Jonet
Modérateur

Messages : 7955
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Empty Re: Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea

Message  G. Delacroix Mar 12 Mai 2020 - 13:42

Regarde dans L’Égyptienne, c'est sensiblement les mêmes dispositions.

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9162
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Empty Re: Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea

Message  Pierre Blanc Mar 12 Mai 2020 - 14:11

Bonjour.
Tout ceci est bien réalisé, il ne manque plus que les gonds et les poignées des portes.
Pierre Blanc
Pierre Blanc

Messages : 3501
Date d'inscription : 24/05/2010
Localisation : Juvignac (34)

Revenir en haut Aller en bas

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Empty Re: Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea

Message  a.sorolla Mar 12 Mai 2020 - 15:11

Francis Jonet a écrit:C'est ce que j'avais imaginé, mais dans le faux pont ! Alors qu'il semble y avoir une salle à la poupe au niveau de la batterie.

A l’arrière du pont de la baterie, il n’y a que le chambre particulieère de capitaine  et le grand Chambre  ou Chambre du Conseil.
Les distributions sont très similaires à celles de L’Égyptienne, comme l’a dit M. G. Delacroix.

Le modèle en construction, pas si avancé, mais nous avons de quelques bonnes vues en 3D qui nous permettent de nous faire une idée de cette partie de la frégate.

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Mahone22

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Mahone23


---------------------------------
Sur ce dessin nous voyons l’intérieur de la frégate juste avant la cloison du grande chambre.


Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Mahone24



----------------------------------------------------
Et dans ce dernier, l’intérieur du grande chambre, au niveau inférieur, la sainte barbare, et plus au fond, le plancher et la suit de aux pudres


Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Mahone25



Cordialement

Adrián
a.sorolla
a.sorolla

Messages : 507
Date d'inscription : 24/02/2011
Localisation : València, sp

Revenir en haut Aller en bas

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Empty Re: Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea

Message  a.sorolla Jeu 18 Juin 2020 - 19:22

Bonjour

Quelques progrès dans la construction de la frégate.
Il s’agit de la réalisation de l’ancre de miséricorde qui doit être situé dans la cale, et des vues de la structure du premier pont.


Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma062021

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma062011

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma062010

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma062014

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma062013

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma062012

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma062022

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma062023

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma062015

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma062018

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma062019

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Ma062020

Cordialement
Adrián
a.sorolla
a.sorolla

Messages : 507
Date d'inscription : 24/02/2011
Localisation : València, sp

oktay yaylacıkoral aime ce message

Revenir en haut Aller en bas

Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea - Page 4 Empty Re: Mahonesa frégate- 34 canons1789 à 1:32 par A. Sorolla plans de Fermin Urtizberea

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 4 sur 5 Précédent  1, 2, 3, 4, 5  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
