Le Rochefort au 1/36 par JMau - Premier pas en Arsenal

Page 2 sur 6 Précédent  1, 2, 3, 4, 5, 6  Suivant

Aller en bas

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Empty Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal

Message  Pierre Blanc Lun 28 Sep 2015 - 21:39

Bonsoir.
C'est la première fois que je vois cette méthode, elle paraît intéressante.

Pierre Blanc

Messages : 3503
Date d'inscription : 24/05/2010

Revenir en haut Aller en bas

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Empty Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal

Message  Francis Jonet Lun 28 Sep 2015 - 21:52

C'est une technique surprenante (en ce qui me concerne) mais c'est aussi un très beau résultat.

_______________________________________________
Francis
Francis Jonet
Francis Jonet
Modérateur

Messages : 7961
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Empty Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal

Message  G. Delacroix Lun 28 Sep 2015 - 22:02

Étonnante méthode, j'espère que l'extraction du plâtre ne sera pas trop compliqué à cause du frégatage.
Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9174
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Empty Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal

Message  JMau Mar 29 Sep 2015 - 9:01

L'extraction n'a pas posé de problème, mais il est important de ne pas remplir complètement la coque de plâtre pour pouvoir extraire les couples un par un sans trop forcer, en restant dans leur domaine élastique.
JMau
JMau

Messages : 90
Date d'inscription : 26/05/2015
Localisation : Liège, Belgique

Revenir en haut Aller en bas

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Empty Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal

Message  JMau Dim 18 Oct 2015 - 17:08

Bonsoir à tous Smile

Aprèe le canal des anguillers ...

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3111

... les entailles pour les clés des couples.
Je les ai marquées à l'axe, perpendiculaires à un des deux couples. Un coup de cutter de part et d'autre, je suis ainsi certain de la bonne orientation

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3112

puis direction la fraiseuse

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3113

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3114

Les couples n'étant pas encore fignolés ni collés, les clés ne seront placées qu'au moment du placement définitif.
JMau
JMau

Messages : 90
Date d'inscription : 26/05/2015
Localisation : Liège, Belgique

Revenir en haut Aller en bas

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Empty Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal

Message  JMau Dim 18 Oct 2015 - 17:15

Ensuite la boiserie de proue : les allonges d'écubier

Fraisage à l'angle requis des allonges, puis placement dans le gabarit créé pour l'occasion

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3210

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3211

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3212

JMau
JMau

Messages : 90
Date d'inscription : 26/05/2015
Localisation : Liège, Belgique

Revenir en haut Aller en bas

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Empty Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal

Message  JMau Dim 18 Oct 2015 - 17:21


Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3213

Fabrication et pose des coins à intercaler entre les allonges

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3214

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3215

Puis finition de l'ensemble

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3216

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3217

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3218
JMau
JMau

Messages : 90
Date d'inscription : 26/05/2015
Localisation : Liège, Belgique

Revenir en haut Aller en bas

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Empty Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal

Message  JMau Dim 18 Oct 2015 - 17:38

Ensuite, boiserie de poupe : l'arcasse. Avec une diffficulté non négligeable, la lisse de hourdi, courbée dans les deux sens, et avec des faces hors d'équerre ...

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3219

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3222

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3220

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3221

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3223

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3224

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3225

Tout cela doit bien entendu encore être fignolé ...
Voilà l'état du chantier ce soir.

A bientôt,

Jean-Maurice

JMau
JMau

Messages : 90
Date d'inscription : 26/05/2015
Localisation : Liège, Belgique

Revenir en haut Aller en bas

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Empty Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal

Message  Michel Saunier Dim 18 Oct 2015 - 17:42

Beau travail, bien net et en forme Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 743347 Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 743347
Michel Saunier
Michel Saunier

Messages : 7969
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Empty Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal

Message  G. Delacroix Dim 18 Oct 2015 - 17:49

Je suis impressionné de l'apparente facilité avec laquelle vous sortez ces pièces, tout parait si simple.
Toutes mes félicitations pour ce chantier.
Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9174
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Empty Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal

Message  JMau Dim 18 Oct 2015 - 18:04

Merci pour ces appréciations qui me font rougir Very Happy

Quant à la facilité, Gérard, elle n'est que toute apparente ! Et je réfléchis dix fois à ce que je vais faire, et à comment le faire, avant de me lancer.
Et cette facilité toute apparente est en grande partie due à tous les renseignements que j'ai pu glaner sur ce forum et sur celui de MNB, où les membres très expérimentés ne sont pas avares de leurs bons conseils.
Malgré tout, autant je suis fier de mon travail, autant je me rends compte que je suis encore loin d'approcher la perfection des maîtres.
JMau
JMau

Messages : 90
Date d'inscription : 26/05/2015
Localisation : Liège, Belgique

Revenir en haut Aller en bas

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Empty Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal

Message  Francis Jonet Dim 18 Oct 2015 - 19:10

JMau a écrit:... Malgré tout, autant je suis fier de mon travail, autant je me rends compte que je suis encore loin d'approcher la perfection des maîtres.

Ne sois pas trop modeste, ton travail mérite toutes félicitations.

_______________________________________________
Francis
Francis Jonet
Francis Jonet
Modérateur

Messages : 7961
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Empty Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal

Message  Pierre Blanc Dim 18 Oct 2015 - 21:45

Bonsoir.
Toutes les pièces sont agencées méthodiquement, c'est du travail sérieux.
Pierre Blanc
Pierre Blanc

Messages : 3503
Date d'inscription : 24/05/2010
Localisation : Juvignac (34)

Revenir en haut Aller en bas

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Empty Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal

Message  Michel Saunier Dim 18 Oct 2015 - 23:35

En effet , des parutions de photos quî laissent penser une facilité. Et d'imaginer les longues journées de travail pour ces résultats. Bravo.
Michel Saunier
Michel Saunier

Messages : 7969
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Empty Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal

Message  Alain Fosse (†) Lun 19 Oct 2015 - 9:45

Michel Saunier a écrit:En effet , des parutions de photos quî laissent penser une facilité. Et d'imaginer les longues journées de travail pour ces résultats. Bravo.

Bravo pour cette réalisation. Je vois que la fraise à surfacer ne chome pas ! Te voilà devenu le Mozart de la fraiseuse !
Very Happy
Alain Fosse (†)
Alain Fosse (†)

Messages : 2119
Date d'inscription : 24/05/2010
Localisation : Fontenay-sous-Bois

http://alainfosse.com/Accueil/Des_bateaux.html

Revenir en haut Aller en bas

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Empty Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal

Message  JMau Lun 19 Oct 2015 - 12:07

En effet, Alain ...
Encore merci pour tes précieux conseils quant au choix des machines et accessoires !!! cheers
JMau
JMau

Messages : 90
Date d'inscription : 26/05/2015
Localisation : Liège, Belgique

Revenir en haut Aller en bas

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Empty Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal

Message  pascal vermeulen Lun 19 Oct 2015 - 13:02

Bravo pour ce magnifique travail, comme je suis passé avant toi dans la réalisation de toutes ces pièces, je peux me rendre compte de l'excellent travail que tu as accompli.
pascal vermeulen
pascal vermeulen

Messages : 149
Date d'inscription : 08/02/2014
Localisation : Narbonne

Revenir en haut Aller en bas

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Empty Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal

Message  JMau Lun 19 Oct 2015 - 17:24

L'intérêt de le faire après toi, Pascal, est de pouvoir puiser éhontément des infos dans ce que tu as publié, ainsi que Bruno, ce qui m'est d'une grande aide ! Bonjour
JMau
JMau

Messages : 90
Date d'inscription : 26/05/2015
Localisation : Liège, Belgique

Revenir en haut Aller en bas

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Empty Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal

Message  JMau Lun 2 Nov 2015 - 10:42

Bonjour à tous Bonjour

Les dernières avancées ... et à la fin une question importante pour laquelle j'ai besoin de votre aide Shocked

Chevillage des couples, avec un pic à glace taillé en fine pointe carrée et pâte Fimo, puis finition des faces des couples

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3310

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3311

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3312

Finition de l'arcasse

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3313

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3314

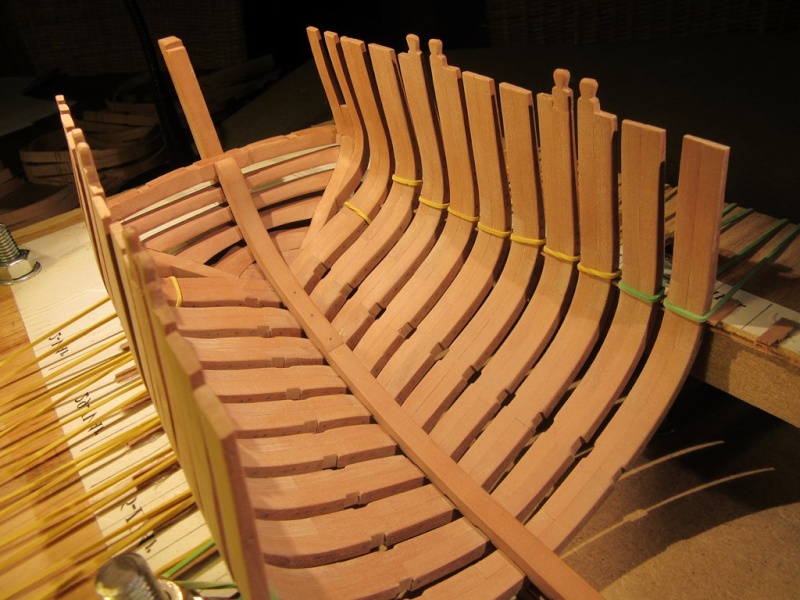

Pose à blanc des couples

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3315

Et maintenant la question, qui concerne la finition:
Je laisserai le modèle écorché comme l'a fait Bruno, donc sans vaigrage ou bordage complet.
Je pense légèrement teinter chêne clair puis appliquer du fondur avec les produits que vous voyez ici

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3316

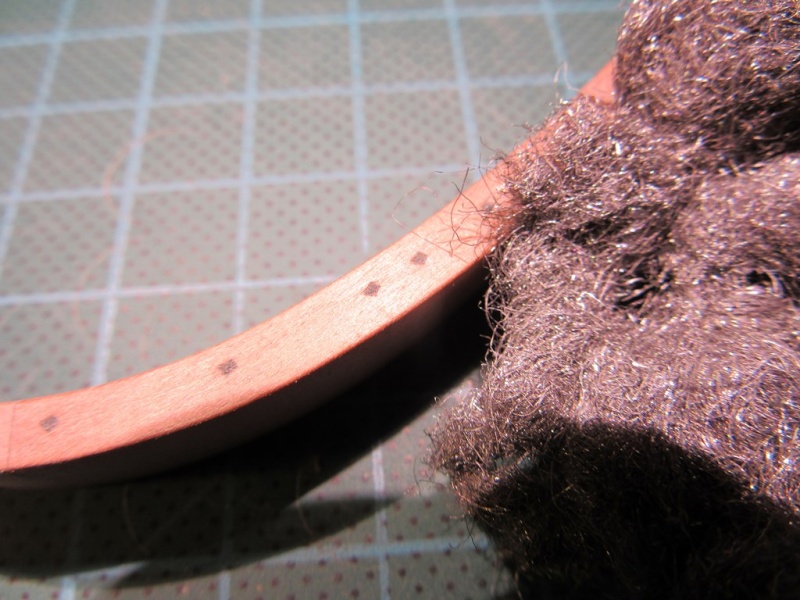

Après application du fondur, finition à la paille de fer très fine.
MAIS la colle blanche n'adhère pas très bien au fondur ...

Que faire ?
- Appliquer maintenant teinture et fondur sur chaque pièce individuelle avant assemblage définitif ?
Problème de collage - reprise de teinture et fondur sur les pièces ajoutées (les clés par exemple) et sur les modifs aux pièces déjà traitées...
- Appliquer lorsqu'un ensemble est complet ?
Problème pour appliquer partout - impossibilité de finition à la paille de fer dans certains endroits - risques de coulures ...
De plus, ne risque-t-on pas un travail différentiel du bois (humidité) si le traitement n'est pas complet ?

J'attends impatiemment vos conseils, vos idées, vos remarques, avant de continuer.

merci à vous,

Jean-Maurice
JMau
JMau

Messages : 90
Date d'inscription : 26/05/2015
Localisation : Liège, Belgique

Revenir en haut Aller en bas

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Empty Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal

Message  Pierre Rouanne Lun 2 Nov 2015 - 10:49

Pour le fond dur afin de ne pas avoir de problème avec la colle il faut que ce soit un fond dur à l'eau (Starwax par exemple)

Pierre


Pierre Rouanne
Pierre Rouanne

Messages : 5868
Date d'inscription : 21/05/2010
Localisation : Le Roc St André 56460

http://pagesperso-orange.fr/pierre.rouanne/

Revenir en haut Aller en bas

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Empty Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal

Message  G. Delacroix Lun 2 Nov 2015 - 11:27

Je me demande quelle sera la pérennité de la pâte Fimo. De la pâte elle-même puisque c'est une matière synthétique mais également de sa tenue dans le bois dans quelques dizaines (?) d'années.
Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9174
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Empty Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal

Message  JMau Lun 2 Nov 2015 - 17:32

Grrrrrrrr....
J'avais trouvé sur un forum le conseil de la pâte Fimo, et avais cru que c'était une technique éprouvée ...

Mais pourquoi demander conseil si ce n'est pas pour en tenir compte ?
Exit donc la pâte Fimo ... et bonjour la baguette d'ébène 1,4 mm x 1,4 mm fraisée à bonne dimension càd 0,5 mm.
Fraisée... car impossible de refendre, le fil du bois étant trop aléatoire ...
Le rendu est bien plus beau que la pâte Fimo : l'ébène est légèrement brillant, ce qui est du plus bel effet.

Mais n'oubliez pas mes questions au sujet de la finition, svp...

Bonne soirée à tous !
JMau
JMau

Messages : 90
Date d'inscription : 26/05/2015
Localisation : Liège, Belgique

Revenir en haut Aller en bas

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Empty Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal

Message  JMau Jeu 12 Nov 2015 - 16:53

Pour la mise à dimension des baguettes d'ébène, le fraisage était fastidieux... J'ai donc changé de technique :

Une tête de poncage de Dremel sur la fraiseuse, une butée... et hop, réduction de 1,4x1,4 à 0,5 x 0,5, mais en plusieurs passes

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3317

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3318

Puis une couche de fondur sur la tranche des couples - vous m'avez convaincu : pas de teinture

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3319

Ensuite, fabrication des clés et blocs de drainage

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3410

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3411

Et bientôt, début d'assemblage des couples...

Bonne soirée à tous Bonjour
JMau
JMau

Messages : 90
Date d'inscription : 26/05/2015
Localisation : Liège, Belgique

Revenir en haut Aller en bas

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Empty Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal

Message  G. Delacroix Jeu 19 Nov 2015 - 9:08

Vous avez bien fait d'abandonner la pâte Fimo au profit du "vrai" bois, c'est quand même plus satisfaisant au point de vue de la philosophie du modélisme d'arsenal.
Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9174
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Empty Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal

Message  JMau Sam 19 Déc 2015 - 20:52

Les élements de charpente sont maintenant en place

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3410

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3411

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3412

La serre-bauquière : réalisation des écarts

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3413

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3414

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3415

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3416

JMau
JMau

Messages : 90
Date d'inscription : 26/05/2015
Localisation : Liège, Belgique

Revenir en haut Aller en bas

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Empty Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal

Message  JMau Sam 19 Déc 2015 - 21:01

Puis vaigrage d'une demi-coque, les couples restant aparants sur l'autre demi

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3510

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3511

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3512

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3513

Puis début du cloutage laiton 0,5 mm, en m'aidant de l'ombre portée par un fil pour avoir un bon alignement

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Img_3514

Yapluca ... pas mal de clous

Bonnes fêtes à tous !!! santa
JMau
JMau

Messages : 90
Date d'inscription : 26/05/2015
Localisation : Liège, Belgique

Revenir en haut Aller en bas

Le Rochefort au 1/36 par JMau - Premier pas en Arsenal - Page 2 Empty Re: Le Rochefort au 1/36 par JMau - Premier pas en Arsenal

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 6 Précédent  1, 2, 3, 4, 5, 6  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
