mini toupie proxxon - Page 2 Empty Re: mini toupie proxxon

Message  Francis95 Mer 20 Juil 2022 - 15:02

Je commence à mieux voir.
Pour un préceinte donc la procédure serait la suivante en 2 étapes:
mini toupie proxxon - Page 2 Img_2160.
Il faut donc avoir le bois en conséquence.

Cette méthode me paraît par contre inadaptée pour façonner des quart-de-rond (bancs, ...), mais je vais y réfléchir. Peut-être en utilisant un bout de bois pour pousser et appuyer.

L'apprentissage n'est pas simple  mini toupie proxxon - Page 2 1f600

Francis95

Messages : 100
Date d'inscription : 15/06/2021

Revenir en haut Aller en bas

mini toupie proxxon - Page 2 Empty Re: mini toupie proxxon

Message  Francis Jonet Mer 20 Juil 2022 - 23:17

C'est tout simple,
- Il te faut une planchette dont l'épaisseur est égale au profil que tu veux obtenir ;
- Tu fabriques l'outil de taille (ou plusieurs), attention au sens de rotation (sens des aiguilles de ta montre) car tu dois avoir une dépouille en sortie pour réaliser une bonne coupe ;
- Tu règle la hauteur de coupe et tu présentes ta planchette, tu pousses de droite à gauche de façon régulière bien en appui ;
- Cela fait, tu débites ton profil à la scie circulaire et c'est fini.

_______________________________________________
Francis
Francis Jonet
Francis Jonet
Modérateur

Messages : 8632
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

mini toupie proxxon - Page 2 Empty Re: mini toupie proxxon

Message  J.Guydal Mer 20 Juil 2022 - 23:30

Francis95 a écrit:

Cette méthode me paraît par contre inadaptée pour façonner des quart-de-rond (bancs, ...), mais je vais y réfléchir. Peut-être en utilisant un bout de bois pour pousser et appuyer.  mini toupie proxxon - Page 2 1f600

Tout est possible , même l’assemblage de différents éléments  quand les formes  s’avèrent trop complexes.
J.Guydal
J.Guydal

Messages : 717
Date d'inscription : 06/04/2018
Localisation : Brest

Revenir en haut Aller en bas

mini toupie proxxon - Page 2 Empty Re: mini toupie proxxon

Message  Pierre Rouanne Jeu 21 Juil 2022 - 11:37

L'important lorsque tu as des fraises c'est de ne pas oublier pour un meilleur résultat, surtout pour celles de Plougastel de les accompagner avec de la Chantilly.

Pierre
Pierre Rouanne
Pierre Rouanne

Messages : 6294
Date d'inscription : 21/05/2010
Localisation : Le Roc St André 56460

http://pagesperso-orange.fr/pierre.rouanne/

a.piot, athanor et Francis95 aiment ce message

Revenir en haut Aller en bas

mini toupie proxxon - Page 2 Empty Re: mini toupie proxxon

Message  Francis95 Jeu 4 Aoû 2022 - 20:33

Je dois faire des quart de rond sur les bancs de la chaloupe.
J'ai reçu la toupie et je me suis lancé.
Pas de problèmes majeurs pour les gros morceaux, mais ça se corse pour mes bancs (2 mm épaisseur, 6 mm de large) J'ai donc bidouillé une sorte de cadre pour les maintenir pendant le travail (je tiens à mes doigts).

mini toupie proxxon - Page 2 Img_2168

Les traces noires sont vraisemblablement des traces de brûlure pourtant j'y suis allé doucement. Comment les éviter?
Et si vous avez une autre méthode pour maintenir ce genre de format je suis preneur.
Francis95
Francis95

Messages : 100
Date d'inscription : 15/06/2021
Localisation : Val d'Oise

Revenir en haut Aller en bas

mini toupie proxxon - Page 2 Empty Re: mini toupie proxxon

Message  J.Guydal Jeu 4 Aoû 2022 - 20:58

Pour comprendre le noircissement il faut d'abord connaître l' outil  qui engendre ce défaut. L'idée qui vient au premier abord c'est peut être que la fraise ne coupe pas , ou une autre raison possible peut être aussi l'encrassement des goujures , surtout s'il s'agit d'un petit diamètre.  En ce cas, tourner à grande vitesse en limitant l'avance de la pièce.
J.Guydal
J.Guydal

Messages : 717
Date d'inscription : 06/04/2018
Localisation : Brest

Revenir en haut Aller en bas

mini toupie proxxon - Page 2 Empty Re: mini toupie proxxon

Message  Pierre Rouanne Jeu 4 Aoû 2022 - 23:13

Pourquoi n'as tu pas essayé avec un tarabiscot ?

Pierre
Pierre Rouanne
Pierre Rouanne

Messages : 6294
Date d'inscription : 21/05/2010
Localisation : Le Roc St André 56460

http://pagesperso-orange.fr/pierre.rouanne/

Revenir en haut Aller en bas

mini toupie proxxon - Page 2 Empty Re: mini toupie proxxon

Message  Francis Jonet Ven 5 Aoû 2022 - 7:41

Francis, as-tu vérifié le sens de dépouille de ton outil ; ou si l'attaque est suffisamment tranchante ? Tu devrais également vérifier le serrage de l'axe de rotation : il semble qu'il y ait des ondulations lors de la coupe.
Autre question, est-tu certain que les bancs de la chaloupe étaient travaillés ainsi : je vois un arrondi convexe et non concave.

Jacques, la vitesse de coupe de cette toupie n'est pas réglable.

_______________________________________________
Francis
Francis Jonet
Francis Jonet
Modérateur

Messages : 8632
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

mini toupie proxxon - Page 2 Empty Re: mini toupie proxxon

Message  J.Guydal Ven 5 Aoû 2022 - 9:46

Francis Jonet a écrit:

Jacques, la vitesse de coupe de cette toupie n'est pas réglable.

Francis, tu as raison, je ne connais pas cette machine mais j’aurais pu m’en douter, évidemment, une toupie!
Ceci dit, c’est parcequ’il m’arrive régulièrement d’utiliser ma mini fraiseuse (vitesse variable) en toupie. Je préfère cette méthode  à celle du tarabiscot qui ne passe pa bien les points durs du bois, je parle surtout du buis.
Les outils de coupe, les fraises, je les fabrique à demande sur mon tour, je creuse les goujures à la Dremel et le plus difficile est de détalonner sans corrompre le profil. C’est plus simple de ne réaliser qu’une seule arrête de coupe. Pour le métal,pas besoin d’un super acier, l’outil ne sert généralement qu’une fois. Les queues de forets sont usinables sans problème.

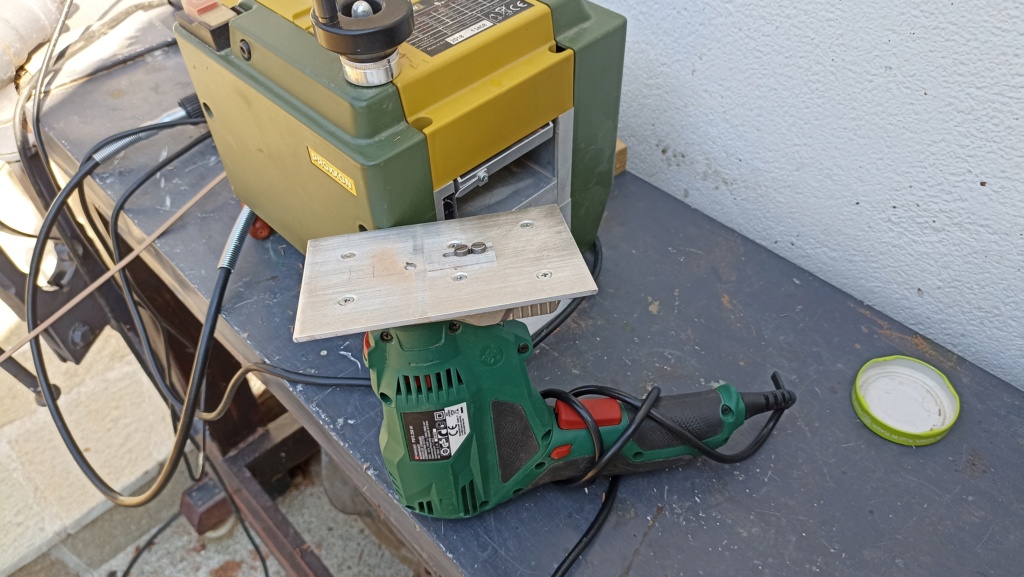

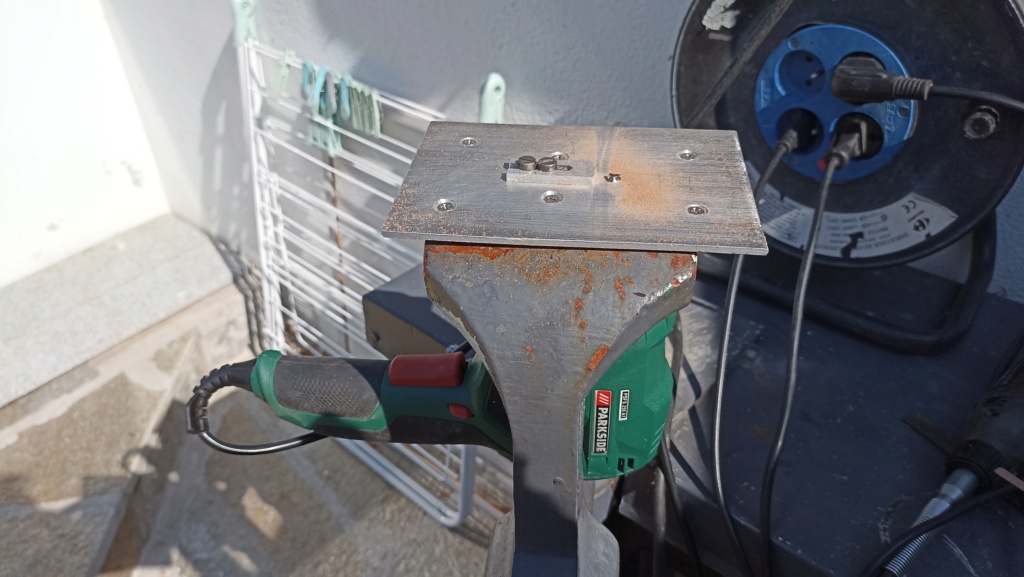

J’ai bidouillé aussi une petite défonceuse en mini toupie que je bloque dans l’étau à pied ,je l’utilise parfois , mais la pince unique ne fait que 5mm de diamètre.
J.Guydal
J.Guydal

Messages : 717
Date d'inscription : 06/04/2018
Localisation : Brest

Revenir en haut Aller en bas

mini toupie proxxon - Page 2 Empty Re: mini toupie proxxon

Message  Francis95 Ven 5 Aoû 2022 - 10:04

Pierre, j'ai eu l'occasion de m'équiper donc j'ai fait le larron, d'autant plus que mes essais de tarabiscots n'ont pas été terribles...

Francis, oui l'arrondi doit être convexe. J'ai du mal régler la hauteur (profondeur) de coupe. Je travail bien de droite à gauche. Je vais serrer plus l'axe de rotation.
J'utilise la fraise fournie par Proxxon

mini toupie proxxon - Page 2 Img_2169
Le problème vient peut être de la fraise mal adaptée pour la l'épaisseur du banc ?! puisque la découpe est bien sur du bois plus épais.
Je vais jeter un oeil sur CNC.Fraises
Francis95
Francis95

Messages : 100
Date d'inscription : 15/06/2021
Localisation : Val d'Oise

Revenir en haut Aller en bas

mini toupie proxxon - Page 2 Empty Re: mini toupie proxxon

Message  Bernard HUC Ven 5 Aoû 2022 - 10:34

Bonjour,

il me semble que ta fraise a été mal  réaffutée.
J'ai la même, un peu sale, mais qui fonctionne encore très bien.
On voit bien la netteté du rayon et la plaquette.

mini toupie proxxon - Page 2 Fraise10

Bernard

_______________________________________________
Tout a une fin, sauf la banane qui en a deux.
Bernard HUC
Bernard HUC
Admin

Messages : 1745
Date d'inscription : 25/05/2010
Localisation : Cagnes sur mer près de Nice

Revenir en haut Aller en bas

mini toupie proxxon - Page 2 Empty Re: mini toupie proxxon

Message  Francis Jonet Ven 5 Aoû 2022 - 10:39

Francis,

L'idéal avec cette toupie est de l'adaptée comme l'a proposé Gérard Chenivesse (Gérard 2), ce n'est pas difficile si tu es équipé d'un tour. Sinon tu peux toujours demander à un mécano de te fabriquer la pièce porteuse.
Pour l'outil de coupe tu le fabriques comme ce que vient d'écrire Jacques dans un morceau de lame de scie au profil qui te convient.

_______________________________________________
Francis
Francis Jonet
Francis Jonet
Modérateur

Messages : 8632
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

mini toupie proxxon - Page 2 Empty Re: mini toupie proxxon

Message  Bernard HUC Ven 5 Aoû 2022 - 11:12

L'idéal avec cette toupie est de l'adaptée comme l'a proposé Gérard Chenivesse

Je ne partage pas du tout cet avis. Je l'avais dit en son temps. Faire supporter à un axe de 3mm de diamètre tournant à 8000 tour/mn une masse telle que son outil de toupie porte-lame, qui plus est non équilibré, me parait bien hasardeux. En tout cas, moi, je ne m'en servirait surement pas.

Bernard

_______________________________________________
Tout a une fin, sauf la banane qui en a deux.
Bernard HUC
Bernard HUC
Admin

Messages : 1745
Date d'inscription : 25/05/2010
Localisation : Cagnes sur mer près de Nice

a.piot aime ce message

Revenir en haut Aller en bas

mini toupie proxxon - Page 2 Empty Re: mini toupie proxxon

Message  Francis Jonet Ven 5 Aoû 2022 - 12:16

Désolé Bernard de ne pas avoir parlé de ta manière de faire.
Je dois également dire que j'emploie la méthode Chenivesse depuis le début et que je n'ai jamais eu de pépin. Il faut aussi rappeler que je suis au 1/72 et que toutes mes moulures ne sont pas grosses, donc un effort sur l'outil relativement faible.

_______________________________________________
Francis
Francis Jonet
Francis Jonet
Modérateur

Messages : 8632
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

mini toupie proxxon - Page 2 Empty Re: mini toupie proxxon

Message  Daniel Boulcourt Ven 5 Aoû 2022 - 14:57

Bonjour,
Je ne possède pas de mini toupie et pour faire occasionnellement quelques moulures j'opte alors pour une méthode barbare, très peu onéreuse, rapide à faire et redoutable d'efficacité.
Le montage est fait de quelques chutes de bois et une vieille lame affutée en fonction du besoin et l'affaire est jouée.
Temps de montage de l'outil et fabrication des trois lattes 5x1 : 1/2heure.

mini toupie proxxon - Page 2 Img_5711

mini toupie proxxon - Page 2 Img_5710

mini toupie proxxon - Page 2 Img_5712
Daniel Boulcourt
Daniel Boulcourt

Messages : 11
Date d'inscription : 13/07/2022
Localisation : France

duc de brabant, Pierre Blanc, a.piot, Bernard HUC, Michel M, laurent94, jean-paul.perraudin0079 et aiment ce message

Revenir en haut Aller en bas

mini toupie proxxon - Page 2 Empty Re: mini toupie proxxon

Message  laurent94 Ven 5 Aoû 2022 - 15:35

Ingénieux, un tarabiscot amélioré

_______________________________________________
Ils ne savaient pas que c’était impossible alors ils l’ont fait.
(Mark Twain)

laurent94
Modérateur

Messages : 840
Date d'inscription : 31/05/2010
Localisation : Arles sur Tech

Pierre Rouanne, Francis Jonet et Bernard HUC aiment ce message

Revenir en haut Aller en bas

mini toupie proxxon - Page 2 Empty Re: mini toupie proxxon

Message  Pierre Blanc Ven 5 Aoû 2022 - 21:09

Bonsoir.
Il faut un outil pour chaque largeur de moulure.
Pierre Blanc
Pierre Blanc

Messages : 3647
Date d'inscription : 24/05/2010
Localisation : Juvignac (34)

Revenir en haut Aller en bas

mini toupie proxxon - Page 2 Empty Re: mini toupie proxxon

Message  J.Guydal Hier à 23:34

Cet appareil apporte certainement une plus grande précision dans la fabrication des moulures.Avec une descente réglable pour la profondeur de l’outil je pense que ce serait un petit plus. Cela pourrait se faire en ajoutant une petite équerre, percée taraudée pour y mettre une simple vis en arrière de l’outil de coupe.
J.Guydal
J.Guydal

Messages : 717
Date d'inscription : 06/04/2018
Localisation : Brest

Revenir en haut Aller en bas

mini toupie proxxon - Page 2 Empty Re: mini toupie proxxon

Message  Bernard HUC Aujourd'hui à 9:17

Avec une descente réglable pour la profondeur de l’outil je pense que ce serait un petit plus. Cela pourrait se faire en ajoutant une petite équerre, percée taraudée pour y mettre une simple vis en arrière de l’outil de coupe.

Je ne comprends pas. C'est déjà réglable avec la vis dans la fente de la lame ?

_______________________________________________
Tout a une fin, sauf la banane qui en a deux.
Bernard HUC
Bernard HUC
Admin

Messages : 1745
Date d'inscription : 25/05/2010
Localisation : Cagnes sur mer près de Nice

Revenir en haut Aller en bas

mini toupie proxxon - Page 2 Empty Re: mini toupie proxxon

Message  J.Guydal Aujourd'hui à 14:25

Bernard HUC a écrit:


Je ne comprends pas. C'est déjà réglable avec la vis dans la fente de la lame ?

Bien entendu cet outil est réglable, ce dont je voulais parler, c'est tout simplement d'y rajouter une option de réglage fin
pour gérer à mesure la profondeur de passe, donc choisir l'épaisseur du copeau.
Ceci je pense, limiterait les plongées incontrôlées qui arrivent parfois,
dues aux défauts que peuvent présenter certains bois. Et le buis n'en est pas dépourvu.
Je pense aussi qu'il serait intéressant de prolonger la base au devant de l'outil, chose que je re représente pas sur mon croquis.

mini toupie proxxon - Page 2 16598610
J.Guydal
J.Guydal

Messages : 717
Date d'inscription : 06/04/2018
Localisation : Brest

Revenir en haut Aller en bas

mini toupie proxxon - Page 2 Empty Re: mini toupie proxxon

Message  Bernard HUC Aujourd'hui à 14:33

Je pense aussi qu'il serait intéressant de prolonger la base au devant de l'outil,

Et même rajouter une poignée , et je propose d'appeler cette invention un RABOT mini toupie proxxon - Page 2 100992 mini toupie proxxon - Page 2 100992

_______________________________________________
Tout a une fin, sauf la banane qui en a deux.
Bernard HUC
Bernard HUC
Admin

Messages : 1745
Date d'inscription : 25/05/2010
Localisation : Cagnes sur mer près de Nice

Revenir en haut Aller en bas

mini toupie proxxon - Page 2 Empty Re: mini toupie proxxon

Message  Pierre Rouanne Aujourd'hui à 15:44

Pas d'accord Bernard, le rabot la lame est inclinée, ce serait plutôt un racloir.

Pierre
Pierre Rouanne
Pierre Rouanne

Messages : 6294
Date d'inscription : 21/05/2010
Localisation : Le Roc St André 56460

http://pagesperso-orange.fr/pierre.rouanne/

a.piot aime ce message

Revenir en haut Aller en bas

mini toupie proxxon - Page 2 Empty Re: mini toupie proxxon

Message  J.Guydal Aujourd'hui à 19:57

Je vais peut-être vous mettre d’accord tous les deux. Cet outil ,Bernard a bien une allure de rabot et comme Pierre le déclare, il travaille comme un racloir. Et bien heureusement, car avec une coupe neutre ce «  transfuge de rabot » évite les plongées que son frère , le vrai, n’hésiterait pas à gratifier d’une coupe aléatoire les bois aux fibres volages.
J.Guydal
J.Guydal

Messages : 717
Date d'inscription : 06/04/2018
Localisation : Brest

Revenir en haut Aller en bas

mini toupie proxxon - Page 2 Empty Re: mini toupie proxxon

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 2 Précédent  1, 2

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
