Suite de la construction de JP Abrassart avec la réalisation de la proue :
Réalisation de la proue de « La Belle »
La proue est réalisée sur base des plans suivants qui donnent des indications sur les éléments suivants :
· a : les jottereaux inférieur et supérieur ;
· d : sur le jottereau supérieur, le coussin d’écubier ;
· b : sous le jottereau inférieur, le coussin qui s’appuie sur le bordé : ce coussin réduit les coups de bélier sur la face inférieure du jottereau inférieur ;
· c : entre les jottereaux, la garniture ;
· e : les herpes supérieure et inférieure ;
· h : les jambettes (5) ;
· f1 et f2 : les barrotins ;
· g : les courbatons ;
· i : le bossoir ;
· j : l’arc-boutant
Les jottereaux, les herpes, les jambettes, les barrotins et les courbatons sont réalisés en buis. La garniture entre les jottereaux, les bossoirs et les arcs-boutants des bossoirs sont en ébène.
Chaque jottereau est réalisé en deux parties : la partie qui s’appuie sur le préceinte et qui se prolonge sur 1 à 2 cm sur l’éperon et celle qui prolonge et s’appuie sur l’éperon.
Le cousin qui protège le jottereau inférieur s’appuie sur le bordé situé sous le préceinte inférieur. C’est la raison pour laquelle j’ai placé sur le modèle le premier bordé sous le préceinte inférieur.
Le plan ci-dessous montre que la première jambette (en allant de la coque vers la figure de proue) est perpendiculaire à la herpe. Les 4 autres sont perpendiculaires à l’axe longitudinal et toutes biseautées du même angle au niveau de la herpe.
Ce biseautage est réalisé à l’aide d’une ponceuse à disque équipée d’une table inclinable (type Proxxon ou autre). L’angle d’inclinaison de la table est obtenu à l’aide d’un gabarit comme montré sur la photo ci-dessous. La partie la plus longue du gabarit est appliquée sur la table, la plus courte sur le disque ponceur. Cette méthode permet d’obtenir toujours le même angle.
Le dispositif montré sur la photo ci-dessous permet de garantir la perpendicularité des jambettes de l’éperon avec l’axe longitudinal, avec l’horizontale ainsi que leur parallélisme entre elles. Les plans formés par les pièces verticales représentent les plans sur quelques vont s’appuyer les jambettes. Les différentes parties sont légèrement collées pour être facilement détachables. Les jambettes sont donc posées de la figure de proue vers la coque.
La photo suivante montre les herpes découpées et consolidées pour les besoins de manipulation et de détermination des dimensions des jambettes.
La photo suivante montre la pose des jambettes à l’aide du dispositif. Pour le collage, le plan est recouvert d’une feuille d’alu de cuisine pour éviter que la jambette ne colle au dispositif. La figure de proue est ébauchée.
Il reste à coller les jambettes qui s’appuient sur les cousins d’écubier. La photo montre le biseautage du coussin d’écubier. Ce biseautage doit assurer le parallélisme avec les autres jambettes.
Toutes les jambettes sont mises en place.
Les jambettes sont terminées et l’arc boutant est placé. Vue de tribord.
Vue de bâbord.
Vue avec beaupré placé pour vérifier la position des tenons retenant la liure de beaupré.
Vue du dessus permettant de distinguer les courbatons, les barrotins et les deux longerons (en ébène) protégeant la liure de beaupré.
Vue d’ensemble tribord avec beaupré placé temporairement permettant de vérifier sa position par rapport au sommet de l’ébauche de la figure de proue.
Vue d’ensemble bâbord, mantelets fermés
Il reste à tailler la figure de proue avant de passer à la pose de la mature. Mais cela est une autre histoire.
Réalisation de la proue de « La Belle »
La proue est réalisée sur base des plans suivants qui donnent des indications sur les éléments suivants :
· a : les jottereaux inférieur et supérieur ;
· d : sur le jottereau supérieur, le coussin d’écubier ;
· b : sous le jottereau inférieur, le coussin qui s’appuie sur le bordé : ce coussin réduit les coups de bélier sur la face inférieure du jottereau inférieur ;
· c : entre les jottereaux, la garniture ;
· e : les herpes supérieure et inférieure ;
· h : les jambettes (5) ;
· f1 et f2 : les barrotins ;
· g : les courbatons ;
· i : le bossoir ;
· j : l’arc-boutant
Les jottereaux, les herpes, les jambettes, les barrotins et les courbatons sont réalisés en buis. La garniture entre les jottereaux, les bossoirs et les arcs-boutants des bossoirs sont en ébène.
Chaque jottereau est réalisé en deux parties : la partie qui s’appuie sur le préceinte et qui se prolonge sur 1 à 2 cm sur l’éperon et celle qui prolonge et s’appuie sur l’éperon.
Le cousin qui protège le jottereau inférieur s’appuie sur le bordé situé sous le préceinte inférieur. C’est la raison pour laquelle j’ai placé sur le modèle le premier bordé sous le préceinte inférieur.
Le plan ci-dessous montre que la première jambette (en allant de la coque vers la figure de proue) est perpendiculaire à la herpe. Les 4 autres sont perpendiculaires à l’axe longitudinal et toutes biseautées du même angle au niveau de la herpe.
Ce biseautage est réalisé à l’aide d’une ponceuse à disque équipée d’une table inclinable (type Proxxon ou autre). L’angle d’inclinaison de la table est obtenu à l’aide d’un gabarit comme montré sur la photo ci-dessous. La partie la plus longue du gabarit est appliquée sur la table, la plus courte sur le disque ponceur. Cette méthode permet d’obtenir toujours le même angle.
Le dispositif montré sur la photo ci-dessous permet de garantir la perpendicularité des jambettes de l’éperon avec l’axe longitudinal, avec l’horizontale ainsi que leur parallélisme entre elles. Les plans formés par les pièces verticales représentent les plans sur quelques vont s’appuyer les jambettes. Les différentes parties sont légèrement collées pour être facilement détachables. Les jambettes sont donc posées de la figure de proue vers la coque.
La photo suivante montre les herpes découpées et consolidées pour les besoins de manipulation et de détermination des dimensions des jambettes.
La photo suivante montre la pose des jambettes à l’aide du dispositif. Pour le collage, le plan est recouvert d’une feuille d’alu de cuisine pour éviter que la jambette ne colle au dispositif. La figure de proue est ébauchée.
Il reste à coller les jambettes qui s’appuient sur les cousins d’écubier. La photo montre le biseautage du coussin d’écubier. Ce biseautage doit assurer le parallélisme avec les autres jambettes.
Toutes les jambettes sont mises en place.
Les jambettes sont terminées et l’arc boutant est placé. Vue de tribord.
Vue de bâbord.
Vue avec beaupré placé pour vérifier la position des tenons retenant la liure de beaupré.
Vue du dessus permettant de distinguer les courbatons, les barrotins et les deux longerons (en ébène) protégeant la liure de beaupré.
Vue d’ensemble tribord avec beaupré placé temporairement permettant de vérifier sa position par rapport au sommet de l’ébauche de la figure de proue.
Vue d’ensemble bâbord, mantelets fermés
Il reste à tailler la figure de proue avant de passer à la pose de la mature. Mais cela est une autre histoire.
Re: La Belle au 1/20 par JP Abrassart
Quel magnifique modèle ! On est dans le très haut de gamme avec cette finesse d'exécution !
Patrick
Patrick
péji- Messages : 1146
Date d'inscription : 14/06/2010
Localisation : POISSY
Re: La Belle au 1/20 par JP Abrassart
Bellissimo lavoro veramente di alta qualità.
galimberti alberto- Messages : 374
Date d'inscription : 06/01/2012
Localisation : cabiate 22060 italia
Re: La Belle au 1/20 par JP Abrassart
Bonsoir.
C'est remarquablement bien ajusté, comme l'a écrit péji c'est du haut de gamme.
C'est remarquablement bien ajusté, comme l'a écrit péji c'est du haut de gamme.
Pierre Blanc- Messages : 3692
Date d'inscription : 24/05/2010
Localisation : Juvignac (34)
Re: La Belle au 1/20 par JP Abrassart
Quel beau modèle
pollux- Messages : 2339
Date d'inscription : 26/05/2010
Localisation : La Rochelle
Re: La Belle au 1/20 par JP Abrassart
Encore une qui porte bien sur nom
Alain
Alain
Al- Messages : 677
Date d'inscription : 10/11/2016
Localisation : Pontorson
Re: La Belle au 1/20 par JP Abrassart
Super Belle.
Mais que fait Olivier G.sur sa Belle? ça avance? Vazérac c'est bientôt là!!!
Isalbert
Mais que fait Olivier G.sur sa Belle? ça avance? Vazérac c'est bientôt là!!!
Isalbert
isalbert- Messages : 757
Date d'inscription : 25/05/2010
Localisation : Villeneuve les Avignon
Re: La Belle au 1/20 par JP Abrassart
La suite des travaux avec la réalisation du canot grâce à une méthode peu courante :
Réalisation du canot à 4 bancs de la Belle
Le canot est réalisé sur base des plans à l’échelle 1/20.
Les essences utilisées sont le poirier pour le bordé, les couples, la quille, etc., le buis pour les moulures et l’ébène pour la lisse et les parties en noir et pin d’Orégon pour les espars.
La méthode de réalisation a conduit à augmenter légèrement certaines dimensions, la hauteur de la quille et l’épaisseur du bordé.
Le canot est réalisé en 3 pièces :
· La quille avec la contre quille ;
· Une demi-coque gauche ;
· Une demi-coque droite.
Selon mon expérience, cette méthode peut être utilisée pour des embarcations dont les longueurs à l’échelle varient entre 10 et 25 cm. J’ai utilisé cette méthode pour réaliser les 3 embarcations du « Cygne » à l’échelle 1/40 (Yole » 13,8 cm – Chaloupe » 16,3 cm et grand canot » 19,7 cm). Au delà de 25 cm, il devient difficile de garder la stabilité des demi-coques lors du creusement.
Les deux photos ci-dessous montrent ces éléments réalisés.

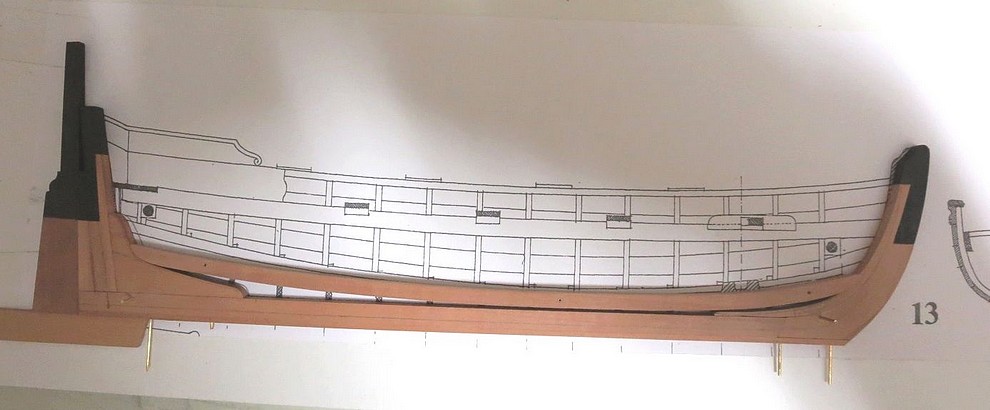

Les lignes de niveau et le plan 13 permettent d’utiliser la méthode des tranches pour réaliser les deux demi-coques.
