Message  G. Delacroix Jeu 19 Nov 2020 - 19:48

Belle démonstration, la méthode est convaincante et le résultat remarquable vue l'échelle. Bravo.

V74 Système Gautier - San Juan Nepomuceno - Page 12 522816

G. Delacroix
Admin

Messages : 9163
Date d'inscription : 21/05/2010

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

V74 Système Gautier - San Juan Nepomuceno - Page 12 Empty Re: V74 Système Gautier - San Juan Nepomuceno

Message  Daniel. Bétremieux Jeu 19 Nov 2020 - 20:03

Chapeau pour cette réalisation et merci pour les explications. En plus, de très belles photos.
Daniel. Bétremieux
Daniel. Bétremieux

Messages : 305
Date d'inscription : 04/04/2019
Localisation : Saint Pierre des Corps (37)

Revenir en haut Aller en bas

V74 Système Gautier - San Juan Nepomuceno - Page 12 Empty Re: V74 Système Gautier - San Juan Nepomuceno

Message  Pierre Blanc Jeu 19 Nov 2020 - 21:19

Bonsoir.
C'est un bel objet, merci pour le pas à pas très didactique.
Pierre Blanc
Pierre Blanc

Messages : 3501
Date d'inscription : 24/05/2010
Localisation : Juvignac (34)

Revenir en haut Aller en bas

V74 Système Gautier - San Juan Nepomuceno - Page 12 Empty Re: V74 Système Gautier - San Juan Nepomuceno

Message  Francis Jonet Ven 20 Nov 2020 - 8:12

Jean-Marie,
Excellent ! J'en crève de jalousie tellement c'est bien réalisé.
Dis-moi, as-tu peaufiné tes défenses sur la muraille après la pose du cloutage ?

_______________________________________________
Francis
Francis Jonet
Francis Jonet
Modérateur

Messages : 7957
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

V74 Système Gautier - San Juan Nepomuceno - Page 12 Empty Re: V74 Système Gautier - San Juan Nepomuceno

Message  Jean-Marie Rochat Sam 21 Nov 2020 - 18:29

Bonsoir,

Merci Alain, Gérard, Daniel, Pierre et Francis.

Content que cela vous plaise.
Pour les photos si vous voulez les originaux (prises avec un iPhone 7+) vous pouvez aller sur Flickr :
https://flic.kr/s/aHskSe5rUW
Sur Flickr vous pouvez aussi zoomer en cliquant sur les photos, mais attention, on voit alors tous les défauts Razz

Francis, je me souviens plus trop, mais me connaissant j'ai bien dû améliorer un truc ou deux... Smile

Bonne soirée à tous.

Jean-Marie
Jean-Marie Rochat
Jean-Marie Rochat

Messages : 149
Date d'inscription : 07/09/2015
Localisation : Forges les Bains

hlt34 aime ce message

Revenir en haut Aller en bas

V74 Système Gautier - San Juan Nepomuceno - Page 12 Empty Re: V74 Système Gautier - San Juan Nepomuceno

Message  hlt34 Dim 22 Nov 2020 - 0:22

C'est vraiment impeccable.

Je regrette de ne pas avoir de fanal sur mon brick, car avec ce tuto, le chalenge en valait la peine.

Jean-Jacques

hlt34
hlt34

Messages : 452
Date d'inscription : 25/05/2010
Localisation : Colombes (92)

http://modelisme-arsenal.hlt34.fr

Revenir en haut Aller en bas

V74 Système Gautier - San Juan Nepomuceno - Page 12 Empty Re: V74 Système Gautier - San Juan Nepomuceno

Message  Jean-Marie Rochat Dim 22 Nov 2020 - 17:50

Merci Jean-Jacques.
Quant au fanal, ce sera pour le prochain modèle Very Happy

Jean-Marie
Jean-Marie Rochat
Jean-Marie Rochat

Messages : 149
Date d'inscription : 07/09/2015
Localisation : Forges les Bains

Revenir en haut Aller en bas

V74 Système Gautier - San Juan Nepomuceno - Page 12 Empty Re: V74 Système Gautier - San Juan Nepomuceno

Message  Daniel. Bétremieux Dim 22 Nov 2020 - 18:30

Michel, on va transmettre à Jean Marie !!
Daniel. Bétremieux
Daniel. Bétremieux

Messages : 305
Date d'inscription : 04/04/2019
Localisation : Saint Pierre des Corps (37)

Revenir en haut Aller en bas

V74 Système Gautier - San Juan Nepomuceno - Page 12 Empty Re: V74 Système Gautier - San Juan Nepomuceno

Message  Jean-Marie Rochat Lun 23 Nov 2020 - 10:36

Je n'ai pas compris Daniel, transmettre quoi scratch

Jean-Marie
Jean-Marie Rochat
Jean-Marie Rochat

Messages : 149
Date d'inscription : 07/09/2015
Localisation : Forges les Bains

Revenir en haut Aller en bas

V74 Système Gautier - San Juan Nepomuceno - Page 12 Empty Re: V74 Système Gautier - San Juan Nepomuceno

Message  Daniel. Bétremieux Lun 23 Nov 2020 - 10:48

C'est une erreur! Excuse moi!
Daniel. Bétremieux
Daniel. Bétremieux

Messages : 305
Date d'inscription : 04/04/2019
Localisation : Saint Pierre des Corps (37)

Revenir en haut Aller en bas

V74 Système Gautier - San Juan Nepomuceno - Page 12 Empty Re: V74 Système Gautier - San Juan Nepomuceno

Message  Jean-Marie Rochat Lun 23 Nov 2020 - 11:03

Pas de problème Smile
Bonne journée.

Jean-Marie
Jean-Marie Rochat
Jean-Marie Rochat

Messages : 149
Date d'inscription : 07/09/2015
Localisation : Forges les Bains

Revenir en haut Aller en bas

V74 Système Gautier - San Juan Nepomuceno - Page 12 Empty Re: V74 Système Gautier - San Juan Nepomuceno

Message  Jean-Marie Rochat Mer 25 Nov 2020 - 19:59

Bonsoir,

Au secours j'ai besoin de vos lumières !  scratch

Je me lance dans la réalisation des mats de hune et en étudiant le volume III du V74 de Jean Boudriot, la figure 230 de la page 30 me semble erroné (sacrilège  Embarassed), ainsi que le texte du début de la page 31.

Mes interrogations concernent les caisses de hune, qui sont à l'Anglaise dans la marine Espagnole.
En étudiant la figure 230 qui est celle-ci :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Caisse10

La représentation entre la vue de face et celle de bâbord ne me parait pas cohérente.
Je pense que c'est plutôt cela pour la partie babord :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Caisse11

Ensuite le texte indique :
"Le clan (mortaise du rouet) inférieur est placé de telle façon que sa partie bâbord est placée vers l'avant et celle de tribord vers l'arrière."
Or, cela ne correspond pas à la vue de face ni aux photos que je possède, je pense que c'est l'inverse : le clan avant inférieur est à tribord.
Exemple avec la frégate Diana :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Caisse12

Est-ce correct ou ai-je des problèmes avec la géométrie dans l'espace ? Smile

Merci beaucoup de votre aide.

Jean-Marie
Jean-Marie Rochat
Jean-Marie Rochat

Messages : 149
Date d'inscription : 07/09/2015
Localisation : Forges les Bains

Revenir en haut Aller en bas

V74 Système Gautier - San Juan Nepomuceno - Page 12 Empty Re: V74 Système Gautier - San Juan Nepomuceno

Message  laurent94 Mer 25 Nov 2020 - 20:24

Bonsoir Jean Marie
À première vue le dessin et la photo coïncide
Le texte ne correspond pas

laurent94

Messages : 697
Date d'inscription : 31/05/2010
Localisation : Ceret

Revenir en haut Aller en bas

V74 Système Gautier - San Juan Nepomuceno - Page 12 Empty Re: V74 Système Gautier - San Juan Nepomuceno

Message  Jean-Marie Rochat Jeu 26 Nov 2020 - 9:49

Bonjour,

Merci Laurent, cela me rassure Smile
Bonne journée.

Jean-Marie
Jean-Marie Rochat
Jean-Marie Rochat

Messages : 149
Date d'inscription : 07/09/2015
Localisation : Forges les Bains

Revenir en haut Aller en bas

V74 Système Gautier - San Juan Nepomuceno - Page 12 Empty Re: V74 Système Gautier - San Juan Nepomuceno

Message  Jean-Marie Rochat Dim 13 Déc 2020 - 19:58

Bonsoir,

Au fanal près, le grand mat est terminé.
C'est du travail mais cela vaut le coup car mon V74 commence à ressembler à un navire Very Happy
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0016

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0017

Le grand mat en kit !
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0015

Voici comment je m'y suis pris pour compléter le bas mat déjà réalisé :

Tout d'abord le grand mat de hune :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9920

Sa fabrication en détail (cliquez):
Construction du grand mat de hune:

Même si ce n'était pas le cas dans la réalité, mais afin d'assurer la rigidité et la rectitude, il est constitué de 4 baguettes collées à la vinylique rapide :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9913

Puis passage au tour pour les parties rondes du mat :

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9912

Résultat :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9911

Mise en forme de la noix hexagonale supportant les barres de perroquet :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9918

Puis la partie haute du mat qui est carrée :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9919

Résultat :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9910

Façonnage des clans pour les 2 poulies (pas de photo) et des poulies :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9921

Puis mise en forme de la caisse :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9922

Fabrication de la clé en laiton brasé :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9916

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9915

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9914

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9917

Les éléments avant assemblage :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9923

Reste les frettes qui renforcent les axes de poulie :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9924

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9925

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9926

Ainsi que le renfort en partie supérieure de la clé :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0019

C'est terminé pour le grand mat de hune :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0018

Puis des barres de perroquet :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9927

En détail (cliquez) :
Construction des barres de perroquet:

Les barres de travers étant courbes :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9929

Une forme en bois a été réalisées pour les "mouler".
Les éléments sont tout d'abord mis à la bonne taille puis trempés dans l'alcool.
Ensuite ils sont formés au fer chaud et plaqués sur la forme pour le séchage :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9930

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9928

Les barres de travers sont biseautés et mises à la bonne dimension :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9931

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9933

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9932

Mise à la bonne épaisseur de la barre avant, plus courbée :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9934

Perçage des extrémités des barres :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9935

Et assemblage, ce n'est pas gros !
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9936

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9937

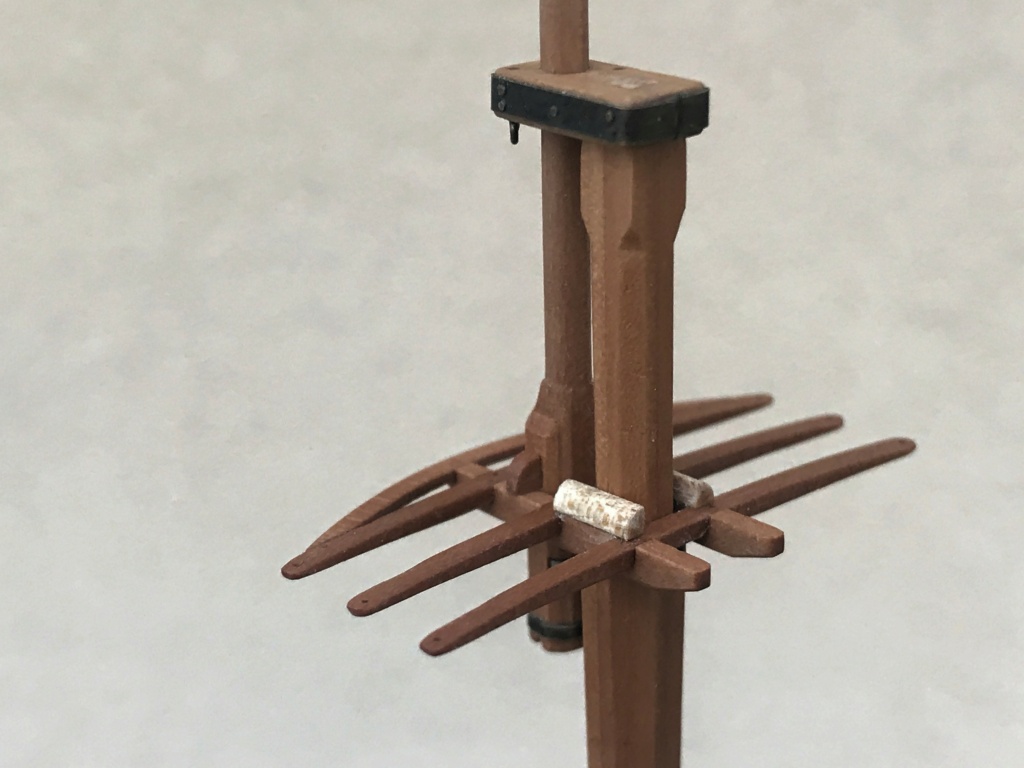

C'est au tour du mat de grand perroquet :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0020

Les détails de la construction (cliquez) :
Construction du mat de grand perroquet:

Vu le diamètre (2,5mm), il est pris dans une seule baguette de poirier :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9938

La flèche est encore plus fine (pas de photo).
Confection de la noix de jonction avec un "tube" de poirier mis en forme hexagonale conique :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9939

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9944

Pour la caisse du mat du bois est rapporté puis mis en forme :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9943

Ici le clé est en bois, confection d'un trou carré avec un outil réalisé avec un morceau de tube en laiton :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9942

Les éléments constitutifs du mat :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9941

Et enfin, le chuquet du mat de hune :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9945

Construction du chuquet de mat de hune:

Construction classique (pas de photos).
Simulation du rivetage des chevilles à œillet :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9946

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9947

Et des clous de fixation de la plate bande :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9949

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9948

Le scotch permet, au ponçage, de respecter une épaisseur constante des têtes de clous :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9950

Pour terminer, quelques photos :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0022

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0023

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0026

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0024

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0025

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0027

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0021

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0030

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0028

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0029

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0031

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0032

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0033

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0034

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0036

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0037

C'est tout pour aujourd'hui  Very Happy

Pour la suite je vais probablement reprendre les fanaux...
Bonne semaine.

Jean-Marie


Dernière édition par Jean-Marie Rochat le Lun 14 Déc 2020 - 9:12, édité 1 fois
Jean-Marie Rochat
Jean-Marie Rochat

Messages : 149
Date d'inscription : 07/09/2015
Localisation : Forges les Bains

G. Delacroix, duc de brabant, Pierre Blanc, radiau, Grandmiche, a.piot, hlt34 et aiment ce message

Revenir en haut Aller en bas

V74 Système Gautier - San Juan Nepomuceno - Page 12 Empty Re: V74 Système Gautier - San Juan Nepomuceno

Message  jpb Dim 13 Déc 2020 - 20:06

Beau travail et belles photos, bravo. V74 Système Gautier - San Juan Nepomuceno - Page 12 743347

JPB Bonjour
jpb
jpb

Messages : 431
Date d'inscription : 25/05/2010
Localisation : Diemeringen

Jean-Marie Rochat aime ce message

Revenir en haut Aller en bas

V74 Système Gautier - San Juan Nepomuceno - Page 12 Empty Re: V74 Système Gautier - San Juan Nepomuceno

Message  laurent94 Dim 13 Déc 2020 - 20:29

Super travail V74 Système Gautier - San Juan Nepomuceno - Page 12 743347

laurent94

Messages : 697
Date d'inscription : 31/05/2010
Localisation : Ceret

Jean-Marie Rochat aime ce message

Revenir en haut Aller en bas

V74 Système Gautier - San Juan Nepomuceno - Page 12 Empty Re: V74 Système Gautier - San Juan Nepomuceno

Message  Lanig Dim 13 Déc 2020 - 21:01

Parfaite maîtrise du sujet, belles réalisations et beau reportage V74 Système Gautier - San Juan Nepomuceno - Page 12 743347
Lanig
Lanig

Messages : 556
Date d'inscription : 10/11/2016
Localisation : Macey

https://arsen-al.jimdo.com/

Jean-Marie Rochat aime ce message

Revenir en haut Aller en bas

V74 Système Gautier - San Juan Nepomuceno - Page 12 Empty Re: V74 Système Gautier - San Juan Nepomuceno

Message  jean-paul.perraudin0079 Lun 14 Déc 2020 - 7:09

bravo
jpp

jean-paul.perraudin0079

Messages : 12
Date d'inscription : 02/06/2010
Localisation : 25260 MONTENOIS

Jean-Marie Rochat aime ce message

Revenir en haut Aller en bas

V74 Système Gautier - San Juan Nepomuceno - Page 12 Empty Re: V74 Système Gautier - San Juan Nepomuceno

Message  isalbert Lun 14 Déc 2020 - 7:47

A cette échelle, respect V74 Système Gautier - San Juan Nepomuceno - Page 12 52989

Isalbert
isalbert
isalbert

Messages : 698
Date d'inscription : 25/05/2010
Localisation : Villeneuve les Avignon

Jean-Marie Rochat aime ce message

Revenir en haut Aller en bas

V74 Système Gautier - San Juan Nepomuceno - Page 12 Empty Re: V74 Système Gautier - San Juan Nepomuceno

Message  Francis Jonet Lun 14 Déc 2020 - 8:51

T'es un bon Jean-Marie ! Très belle mâture, bien rectiligne.

_______________________________________________
Francis
Francis Jonet
Francis Jonet
Modérateur

Messages : 7957
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Jean-Marie Rochat aime ce message

Revenir en haut Aller en bas

V74 Système Gautier - San Juan Nepomuceno - Page 12 Empty Re: V74 Système Gautier - San Juan Nepomuceno

Message  Daniel. Bétremieux Lun 14 Déc 2020 - 11:48

Jean Marie, toujours égal à lui même. Bravo, c'est magnifique et instructif.
Daniel. Bétremieux
Daniel. Bétremieux

Messages : 305
Date d'inscription : 04/04/2019
Localisation : Saint Pierre des Corps (37)

Jean-Marie Rochat aime ce message

Revenir en haut Aller en bas

V74 Système Gautier - San Juan Nepomuceno - Page 12 Empty Re: V74 Système Gautier - San Juan Nepomuceno

Message  Jean-Marie Rochat Lun 14 Déc 2020 - 19:26

Bonsoir,

Eh bien on dirait qu'il plait mon V74. Entre les J'AIME et les commentaires élogieux cela fait du monde !
Un très grand merci à vous tous, cela me fait très plaisir.

Une petite remarque concernant les J'AIME, je ne peux pas voir qui se trouve derrière "autres".
J'ai cherché pourquoi et je suis arrivé à la conclusion suivante : cela ne fonctionne pas sur Mac et pourtant j'ai essayé 3 navigateurs (Safari, Chrome et Firefox).
Sur iPhone cela ne marche pas avec Safari, par contre c'est bon si l'on utilise la version pour mobile !
J'ai aussi essayé sur PC avec Windows 10 et là c'est bon.Sad

Bon, je retourne à mon micro fanal de grand mat :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0039

A bientôt.

Jean-Marie
Jean-Marie Rochat
Jean-Marie Rochat

Messages : 149
Date d'inscription : 07/09/2015
Localisation : Forges les Bains

jean-paul.perraudin0079 et Le Marin aiment ce message

Revenir en haut Aller en bas

V74 Système Gautier - San Juan Nepomuceno - Page 12 Empty Re: V74 Système Gautier - San Juan Nepomuceno

Message  Jean-Marie Rochat Mar 22 Déc 2020 - 18:23

Bonsoir,

Ça y est, le grand mat est terminé avec l'ajout de son micro fanal  Very Happy :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0040

Ce n'est pas gros, mais cela a été plus rapide à fabriquer que le celui de poupe.
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0041

La technique se perfectionne, c'est bon pour les deux fanaux de poupe qu'il reste à faire Smile

Détaillons la création de ce fanal.
Tout d'abord l'ossature métallique que j'appellerai "cage" :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Sans_t11

La cage du Fanal:

La "cage", en maillechort de 5/10 brasé, débute par deux anneaux hexagonaux pour le bas et le haut du fanal.
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0039

ils sont formés à la pince sur le master en bois ayant permis le moulage des supports de brasage en plâtre.
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_9848

Les montant verticaux sont entaillés à mi-épaisseur, avec une fraise boule, pour permettre un emboitement dans les anneaux :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0043

Les éléments sont prêts pour la brasure :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0044

Le support en plâtre est entaillé à la lime aiguille tiers-point pour immobiliser dans la bonne position les montants lors de la brasure :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0045

Puis le premier élément vertical est positionné avec les anneaux pour la brasure :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0047

La soudure est faite avec de la pâte à braser à l'argent et un chalumeau Grandjean.

La pâte est déposé en petite quantité à l'extérieur de la future cage, ce qui évitera un limage ultérieur des bavures.
Il est à noter, qu'à ce niveau, il faut arriver à trouver un équilibre avec la pâte à braser :
Pas assez, la soudure ne tient pas. Trop, il faut limer beaucoup et cela risque de déformer les fils (il peuvent devenir carrés  Evil or Very Mad ).
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0046

Une fois le chalumeau bien réglé, la brasure ne demande qu'une seconde.
Le bon moment est quand le pâte se met à briller, il faut alors immédiatement retirer le chalumeau. Une seconde de plus et le fil de maillechort risque de fondre  Embarassed
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0048

Pour la suite du montage, il est important de bien vérifier le parallélisme des anneaux et la perpendicularité du montant.
Il est alors possible alors de passer à la brasure des autres montants :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0049

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0050

Ensuite, c'est au tour des croisillons en 3/10. Un horizontal et deux verticaux.
La cage étant positionnée sur le support, la position des croisillons horizontaux est repérée.
Puis un léger coup de lime dans le plâtre permet d''immobiliser le fil pour la brasure :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0051

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0052

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0053

Ceci fait, la brasure des montants verticaux peut être attaquée.
Le fil, bloqué par la forme conique du support et la cage, est positionné de chaque côté du fil horizontal :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0054

Il ne reste plus qu'à fignoler à la lime aiguille pour retirer les éventuelles bavures et surépaisseurs.
V74 Système Gautier - San Juan Nepomuceno - Page 12 Sans_t11

Après la cage, la "coiffe" :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0055

La coiffe du Fanal:

Elle est faite en bois, poirier, recouvert d'étain.
Pourquoi en étain ? Tout simplement parce c'est malléable et que ce métal se brunit bien :
Afin de faciliter le travail une forme plus petite, collée sous le chapeau, permet l'encastrement dans la cage.
C'est très utile pour bien positionner le chapeau. Il faut aussi repérer un côté car la forme hexagonale n'est pas parfaite !
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0042

Puis la coiffe est mise à dimension, un peu plus petite que l'anneau, et arrondie au cutter et cabron de 240 (papier abrasif collé sur une baguette de bois) tout en respectant la forme hexagonale :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0056

Ensuite, il faut recouvrir la forme d'étain, du vrai, récupéré sur une bouteille de vin ou de whisky  geek .
C'est très malléable et cela se fait facilement avec les doigts et un morceau de bois pour parfaire le plaquage :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0058

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0057

C'est joli mais, malheureusement après, le collage des nervures à la cyano ne tient pas bien.
Donc il faut d'abord coller les nervure en 3/10 en vérifiant l'alignement de chacune avec les montants de la cage :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0061

Puis coller l'étain, secteur par secteur entre les nervures.
L'ajustage entre celles-ci se faisant à la lame N°11 du cutter.
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0060

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0059

Le "bouchon" est pris dans du poirier hexagonal arrondi qui est recouvert d'étain. La liaison entre les deux se faisant par un rond de poirier.

Enfin deux anneaux de laiton de 3/10 sont ajoutés sur les cotés pour les fixations latérales du fanal sur la hune.
C'est plus facile de les fixer ici plutôt que de les braser sur la cage (risque élevé de fonte du laiton).

La base du fanal :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0062

Base du fanal:

Elle est réalisée avec les mêmes techniques que la coiffe : bois, laiton de 2/10 et étain :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0064

A la base de la base  Smile , se trouve une rondelle de 2mm.
Notez l'aiguille permettant de la récupérer lors du tournage, cela évite de la chercher dans les copeaux, ou de la refaire  Very Happy  :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0063

Celle-ci sera aussi recouverte d'étain.

Pour fixer le fanal sur la hune du grand mat je me suis inspiré de la monographie du Royal Caroline :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Royal_10

Fixation Fanal:

L'axe de fixation est pris dans du laiton de 1mm percé à 0,5.
Alignement à l'œil en s'aidant d'une lampe puis pointage avec un ancien forêt cassé et affuté en pointe :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0065

Puis perçage :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0066

La partie supportant le fanal dans la hune est faite en 6/10 ainsi que la goupille taillée à la lime :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0067

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0068

Un cavalier cloué, verrouille la fixation du support sous la hune. Deux pitons de 3/10 assurent les fixations latérales.

L'ensembles de pièces est passé au brunisseur avec un pinceau en plusieurs couches avec polissage entre chaque.
Les parties ne pouvant être brunies sont passées à l'encre de chine.
Il ne reste plus qu'à assembler le kit, sans oublier la bougie et sa mèche  Smile
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0069

Et voila le résultat :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0070

Pour finir pose du fanal sur la hune.
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0071

Pose sur la hune:

Le fanal est posé sur son support et verrouillé pas la goupille. Une goutte de cyano assure l'ensemble.
Les fixations latérales sont faites en DMC 100.
Pour conserver la symétrie pendant la pose un fil de laiton provisoire est mis d'un côté :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0073

Pose du deuxième :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0072

L'excédant du fil est coupé puis passage de la teinture, du Libéron Teinte Antiquaire chêne foncé (à base d'alcool).

C'est fini :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0075

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0076

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0074

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0077

Sur le mat :
V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0080

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0078

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0079

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0082

V74 Système Gautier - San Juan Nepomuceno - Page 12 Img_0111


C'est tout pour aujourd'hui Smile

Les nouvelles photos sont sur Flickr : https://www.flickr.com/gp/87160638@N06/P1j2G2

En attendant la suite, malgré les circonstances sanitaires, je vous souhaite à tous un Joyeux Noël santa

Jean-Marie
Jean-Marie Rochat
Jean-Marie Rochat

Messages : 149
Date d'inscription : 07/09/2015
Localisation : Forges les Bains

G. Delacroix, Pierre Rouanne, Pierre Blanc, radiau, Grandmiche, a.piot, gérard 2 et aiment ce message

Revenir en haut Aller en bas

V74 Système Gautier - San Juan Nepomuceno - Page 12 Empty Re: V74 Système Gautier - San Juan Nepomuceno

Message  Jean-Marie Rochat Mer 23 Déc 2020 - 18:23

Bonsoir,

Merci à tous pour les "J'AIME"

Passez de bonnes fêtes de Noël.

Jean-Marie
Jean-Marie Rochat
Jean-Marie Rochat

Messages : 149
Date d'inscription : 07/09/2015
Localisation : Forges les Bains

Revenir en haut Aller en bas

V74 Système Gautier - San Juan Nepomuceno - Page 12 Empty Re: V74 Système Gautier - San Juan Nepomuceno

Message  a.pichenet Mer 23 Déc 2020 - 18:29

Bonjour
Ce que tu fais Jean-Marie est extrêmement raffiné et compte tenu de l'échelle...demande une habileté peu commune... V74 Système Gautier - San Juan Nepomuceno - Page 12 743347
alain p

a.pichenet

Messages : 998
Date d'inscription : 24/05/2010
Localisation : troyes

Revenir en haut Aller en bas

V74 Système Gautier - San Juan Nepomuceno - Page 12 Empty Re: V74 Système Gautier - San Juan Nepomuceno

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 12 sur 14 Précédent  1 ... 7 ... 11, 12, 13, 14  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
