Paltrok : moulin à vent hollandais pour scier des bordages

Aller en bas

Paltrok : moulin à vent hollandais pour scier des bordages Empty Paltrok : moulin à vent hollandais pour scier des bordages

Message  duc de brabant Dim 5 Fév 2017 - 18:41

Bonjour,

aujourd'hui j'aimerai ouvrir ce topic traitant d'une activité touchant à la marine hollandaise du 17e siècle, ou mieux , de l'engin  qu'on y a inventé pour.

Il s'agit d'un moulin à vent pour scier des bordages et/ou poutres de bois. Je dis bien et/ou parce que cela demande une autre installation des scies.
Le moulin paltrok a été introduit au début des années 1600 dans la région d'Amsterdam pour augmenter la production de bois pour la marine et le commerce croissant hollandais. Le siècle d'or commence dans ce pays qui a déjà un immense réseau de voies navigables intérieurs et qui se dirige maintenant vers les autres continents.

Comme les navires prennent des dimensions de plus en plus importants et la demande de nouveaux bateaux pour le commerce explose, on cherche à  accélérer la production du bois nécessaire.
On disposait déjà de plusieurs types de moulins à vent , une adaptation ingénieuse va donner un engin capable de multiplier la vitesse de sciage d'un facteur 20.
Le principe consiste en transformer un mouvement circulaire (l'essieu de la volée du moulin) vers un mouvement rectiligne (les chassis des scies).
A ce but on introduit une bielle en fer en dessous du grenier sur lequel sont appliqués des longues 'chasses' qui produisent ensuite un mouvement de va-et-vient des scies.
Ce genre de moulin a été construit par dizaines dont certains ont travaillé jusqu'au début du vingtième siècle.
Il en existe encore 5 en état de marche, ils sont opéré par des amateurs et en partie financé par le service des Monuments.


Bon, d'abord quelques photos de moulins qui ont survecu .

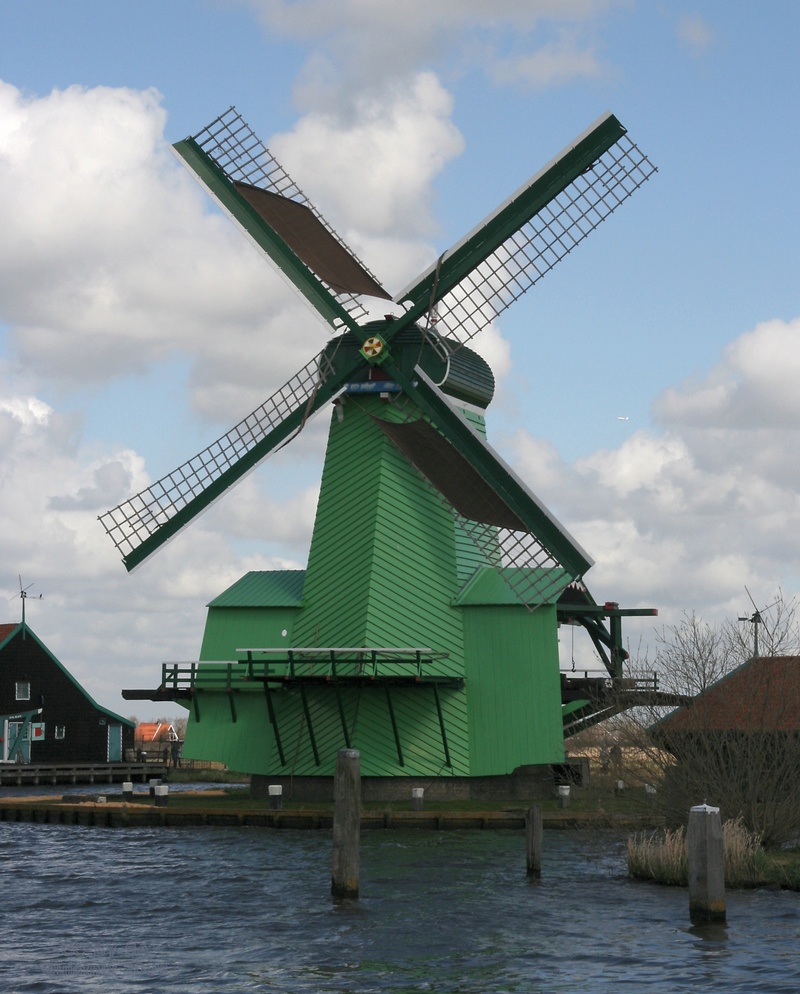

le Gekroonde Poelenburg dans la région de Zaan
Paltrok : moulin à vent hollandais pour scier des bordages <a href=Paltrok : moulin à vent hollandais pour scier des bordages Zaanse10" />

vue de coté
Paltrok : moulin à vent hollandais pour scier des bordages <a href=Paltrok : moulin à vent hollandais pour scier des bordages Fd5f910" />

un dessin montrant les structures intérieures par mr Sipman
Paltrok : moulin à vent hollandais pour scier des bordages <a href=Paltrok : moulin à vent hollandais pour scier des bordages Sipman10" />

Dans ce dernier dessin on aperçoit tout de suite la complexité de l'engin .
J'avoue que j'avais sous-estimé ce type de bâtiment quand j'ai commencé la construction d'u modèle au 1/25.
duc de brabant
duc de brabant

Messages : 476
Date d'inscription : 23/05/2010
Localisation : Assenede (Belgique)

Revenir en haut Aller en bas

Paltrok : moulin à vent hollandais pour scier des bordages Empty Re: Paltrok : moulin à vent hollandais pour scier des bordages

Message  duc de brabant Dim 5 Fév 2017 - 19:03

La documentation des moulins ne manque pas chez les néerlandais .
Il existe même un livre des moulins avec plans et descriptions datant de 1734 et rédigé par Leendert van Natrus. On a réédité ce bouquin magnifique en 1981.

En voici quelques gravures pour un moulin paltrok :
1 plan des pieux de fondations (droite), la structure en bois du fond (gauche bas) et l'anneau de roulement sur lequel tourne le moulin (gache haut)
Paltrok : moulin à vent hollandais pour scier des bordages Zaagmo11"

2 la plateforme de sciage avec ses grands rouleaux + quelques details du mouvement du traineau de bois
Paltrok : moulin à vent hollandais pour scier des bordages Zaagmo10"

3 coup parallèle à l'essieu de la volée
Paltrok : moulin à vent hollandais pour scier des bordages Zaagmo12"

4 coup parallèle à la plateforme de sciage
Paltrok : moulin à vent hollandais pour scier des bordages Zaagmo13

On remarque en bas les petits rouleaux du système de roulement de tout le bâtiment.
En vérité, tout le poids est dirigé vers la colonne centrale du moulin, qui repose sur un lourd coussin au mileu.
Le roulement ne prend qu'un partie infime du poids.
Pendant le fonctionnement ce type de moulin danse tout le temps par l'effort du vent sur les ailes (la volée) .
Le poid de ces ailes fait incliner toute la caisse vers devant, le(s coups de ) vent repoussent un peu en arrière.

duc de brabant
duc de brabant

Messages : 476
Date d'inscription : 23/05/2010
Localisation : Assenede (Belgique)

Revenir en haut Aller en bas

Paltrok : moulin à vent hollandais pour scier des bordages Empty Re: Paltrok : moulin à vent hollandais pour scier des bordages

Message  duc de brabant Dim 5 Fév 2017 - 19:28

Voilà un peu l'introduction,

les photos suivantes sont de mon modèle.
Aucune prétention, la finition n'est pas des plus raffinées mais je m'amuse avec entre deux bateaux.
Manque de temps par profession, mais bon, faut d'abord gagner sa vie.

la structure de fond avec mur et coussin central en briques + la charpente de soutien de la caisse du moulin
la zone ntre les murs est abaissé pour avoir un peu de hauteur de travail pour l'entretien.
Par exemple s'il faut remplacer un rouleau du roulement on soulève tout le moulin en chassant des coins sous la colonne centrale;
Paltrok : moulin à vent hollandais pour scier des bordages Img_3810

le roulement en place avec pleins de rayons rest qu'a semer un peu d'herbe  Paltrok : moulin à vent hollandais pour scier des bordages 450410
Paltrok : moulin à vent hollandais pour scier des bordages Img_3911

la plateforme des sciures qui se trouve sous la plateforme de sciage, avec l'anneau qui repose sur le roulement.
partie de tennis quelqu'un  Smile
Paltrok : moulin à vent hollandais pour scier des bordages Img_3811

la même mise en place
Paltrok : moulin à vent hollandais pour scier des bordages Img_3912

la caisse montée dessus, la charpente principale en chêne, les tirants obliques en pin, deux cotés encore  ouverts pour passage de toutes les pièces de l'intérieur
Paltrok : moulin à vent hollandais pour scier des bordages Img_3910


voilà plus ou moins ou j'en suis , ça avance très lentement et il y a plein de détails à étudier qui ne sont pas mentionnés dans les plans d'origine.
je fabrique les chassis des scies et la plateforme de sciage, des photos suivront.

finalement, encore mes excuses à Pierre Rouanne pour ce retard ( les Franciliades sont dèjà loin) mais j'ai encore plein de choses à partager.

Nick
duc de brabant
duc de brabant

Messages : 476
Date d'inscription : 23/05/2010
Localisation : Assenede (Belgique)

Revenir en haut Aller en bas

Paltrok : moulin à vent hollandais pour scier des bordages Empty Re: Paltrok : moulin à vent hollandais pour scier des bordages

Message  Bernard HUC Dim 5 Fév 2017 - 19:35

Voila un bel objet qui mériterait une modélisation 3D animée.

Bernard

_______________________________________________
Tout a une fin, sauf la banane qui en a deux.
Bernard HUC
Bernard HUC
Admin

Messages : 1378
Date d'inscription : 25/05/2010
Localisation : Cagnes sur mer près de Nice

Revenir en haut Aller en bas

Paltrok : moulin à vent hollandais pour scier des bordages Empty Re: Paltrok : moulin à vent hollandais pour scier des bordages

Message  Michel Saunier Dim 5 Fév 2017 - 20:17

C'est un sacre challenge cette charpente très complexe. Mon cher Nick je retiens d'avance cette belle réalisation pour les prochaines Franciliades.
Et si Bernard s'intéresse au une réalisation 3D, ce serait le pied.
Michel Saunier
Michel Saunier

Messages : 7953
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Paltrok : moulin à vent hollandais pour scier des bordages Empty Re: Paltrok : moulin à vent hollandais pour scier des bordages

Message  Michael Gloaguen Dim 5 Fév 2017 - 21:23

Bonjour à tous ,
Nous en avions parlé aux franciliades et je vois que le projet prends forme .
Bravo Nick et merci de nous faire partager tes découvertes.
Michael
Michael Gloaguen
Michael Gloaguen

Messages : 291
Date d'inscription : 03/03/2014
Localisation : Penmarc'h

Revenir en haut Aller en bas

Paltrok : moulin à vent hollandais pour scier des bordages Empty Re: Paltrok : moulin à vent hollandais pour scier des bordages

Message  Pierre Blanc Dim 5 Fév 2017 - 21:35

Bonsoir.
Un modèle original qu'il sera intéressant à suivre. Je n'ai pas vu l'échelle de la réalisation.
Pierre Blanc
Pierre Blanc

Messages : 3501
Date d'inscription : 24/05/2010
Localisation : Juvignac (34)

Revenir en haut Aller en bas

Paltrok : moulin à vent hollandais pour scier des bordages Empty Re: Paltrok : moulin à vent hollandais pour scier des bordages

Message  duc de brabant Dim 5 Fév 2017 - 21:44

Pierre,
le modèle est à l"échelle de 1/25,
une fois fini il mesurera ± 95 cm de haut.
Je fais des ailes démontables, pour le transport.

NIck
duc de brabant
duc de brabant

Messages : 476
Date d'inscription : 23/05/2010
Localisation : Assenede (Belgique)

Revenir en haut Aller en bas

Paltrok : moulin à vent hollandais pour scier des bordages Empty Re: Paltrok : moulin à vent hollandais pour scier des bordages

Message  marius 50 Dim 5 Fév 2017 - 22:15

magnifique modèle sorti de l'ordinaire
marius 50
marius 50

Messages : 35
Date d'inscription : 12/11/2014
Localisation : Belgique La Louvière

Revenir en haut Aller en bas

Paltrok : moulin à vent hollandais pour scier des bordages Empty Re: Paltrok : moulin à vent hollandais pour scier des bordages

Message  Pierre Rouanne Dim 5 Fév 2017 - 22:42

Il n'y a pas à s'excuser.
Effectivement nous en avions discuté aux Franciliades, mais je n'ai pas pour l'instant le moindre temps à y consacrer, il faut travailler pour disposer de temps.

Pierre
Pierre Rouanne
Pierre Rouanne

Messages : 5862
Date d'inscription : 21/05/2010
Localisation : Le Roc St André 56460

http://pagesperso-orange.fr/pierre.rouanne/

Revenir en haut Aller en bas

Paltrok : moulin à vent hollandais pour scier des bordages Empty Re: Paltrok : moulin à vent hollandais pour scier des bordages

Message  péji Lun 6 Fév 2017 - 5:31

Voilà un sujet original ! Ton travail est d'excellente facture et j'ai hâte de découvrir la suite.

Patrick
péji
péji

Messages : 1123
Date d'inscription : 14/06/2010
Localisation : POISSY

Revenir en haut Aller en bas

Paltrok : moulin à vent hollandais pour scier des bordages Empty Re: Paltrok : moulin à vent hollandais pour scier des bordages

Message  Bern Lun 6 Fév 2017 - 8:08

c'est un magnifique boulot. Quant à original on est face à une technologie qui n'a rien à envier à nos modernes éoliennes ou hydroliennes. Il n'y a que les matériaux qui changent et l'usage de technologies informatisés dont les esprits de l'époque n'avaient pas besoin !

Bern

Messages : 1640
Date d'inscription : 25/05/2010
Localisation : Matran Canton de Fribourg Suisse

Revenir en haut Aller en bas

Paltrok : moulin à vent hollandais pour scier des bordages Empty Re: Paltrok : moulin à vent hollandais pour scier des bordages

Message  duc de brabant Lun 6 Fév 2017 - 8:32

Bern a écrit:....on est face à une technologie qui n'a rien à envier à nos modernes éoliennes ou hydroliennes. ...

Michel, vous serez surpris de l'ingéniosité de cet engin. Et du coté pratique dans l'entretien, chaque pièce du mécanisme est facile à changer et à régler.
duc de brabant
duc de brabant

Messages : 476
Date d'inscription : 23/05/2010
Localisation : Assenede (Belgique)

Revenir en haut Aller en bas

Paltrok : moulin à vent hollandais pour scier des bordages Empty Re: Paltrok : moulin à vent hollandais pour scier des bordages

Message  a.piot Lun 6 Fév 2017 - 8:48

Paltrok : moulin à vent hollandais pour scier des bordages 743347 Paltrok : moulin à vent hollandais pour scier des bordages 743347 :\\/:C'est de la charpente !!
a.piot
a.piot

Messages : 3459
Date d'inscription : 25/05/2010
Localisation : chatillon sur indre /oleron

https://sites.Google.com/site/voiliersanciens/home

Revenir en haut Aller en bas

Paltrok : moulin à vent hollandais pour scier des bordages Empty Re: Paltrok : moulin à vent hollandais pour scier des bordages

Message  Grandmiche Lun 6 Fév 2017 - 8:51

très original et très instructif. Paltrok : moulin à vent hollandais pour scier des bordages 743347 Une belle pièce de charpente.
Grandmiche
Grandmiche

Messages : 618
Date d'inscription : 24/05/2010
Localisation : PLOGOFF (29) Après, y a plus rien! Si, l'île de Sein...

Revenir en haut Aller en bas

Paltrok : moulin à vent hollandais pour scier des bordages Empty Re: Paltrok : moulin à vent hollandais pour scier des bordages

Message  Pierre Rouanne Lun 6 Fév 2017 - 9:20

En France, ce type de machine fonctionnait à l'aide de moulins également mais à eau.

Pierre
Pierre Rouanne
Pierre Rouanne

Messages : 5862
Date d'inscription : 21/05/2010
Localisation : Le Roc St André 56460

http://pagesperso-orange.fr/pierre.rouanne/

Revenir en haut Aller en bas

Paltrok : moulin à vent hollandais pour scier des bordages Empty Re: Paltrok : moulin à vent hollandais pour scier des bordages

Message  G. Delacroix Lun 6 Fév 2017 - 9:56

Pierre, vous oubliez les moulins de Rochefort.
Ceci dit, cette réalisation est très intéressante, joli sujet innovant et une réalisation qui parait exemplaire.

Paltrok : moulin à vent hollandais pour scier des bordages 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9162
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Paltrok : moulin à vent hollandais pour scier des bordages Empty Re: Paltrok : moulin à vent hollandais pour scier des bordages

Message  Francis Jonet Lun 6 Fév 2017 - 9:56

Effectivement, ça sort de l'ordinaire ! Je ne connaissais pas, pourtant j'étais également aux Franciliades... nous avons du nous éviter sans le vouloir.

_______________________________________________
Francis
Francis Jonet
Francis Jonet
Modérateur

Messages : 7949
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

Paltrok : moulin à vent hollandais pour scier des bordages Empty Re: Paltrok : moulin à vent hollandais pour scier des bordages

Message  Albatros Lun 6 Fév 2017 - 12:05

G. Delacroix a écrit:Pierre, vous oubliez les moulins de Rochefort.
..... et issus de la même technologie que celle des moulins hollandais.

Paltrok : moulin à vent hollandais pour scier des bordages Dscf2214
Paltrok : moulin à vent hollandais pour scier des bordages Dscf2216

Paltrok : moulin à vent hollandais pour scier des bordages Dscf2215
Paltrok : moulin à vent hollandais pour scier des bordages Dscf2217

Paltrok : moulin à vent hollandais pour scier des bordages Dscf2012
Paltrok : moulin à vent hollandais pour scier des bordages Dscf2014
Paltrok : moulin à vent hollandais pour scier des bordages Dscf2013


Paltrok : moulin à vent hollandais pour scier des bordages 2780229832
Albatros
Albatros

Messages : 558
Date d'inscription : 24/05/2010

Revenir en haut Aller en bas

Paltrok : moulin à vent hollandais pour scier des bordages Empty Re: Paltrok : moulin à vent hollandais pour scier des bordages

Message  bernardw Lun 6 Fév 2017 - 13:28

J'ai également souvenir de modèles exposés au musée des Arts et Métiers à Paris.
bernardw
bernardw

Messages : 796
Date d'inscription : 25/05/2010
Localisation : Paris 15 / La Rochelle

Revenir en haut Aller en bas

Paltrok : moulin à vent hollandais pour scier des bordages Empty Re: Paltrok : moulin à vent hollandais pour scier des bordages

Message  duc de brabant Lun 6 Fév 2017 - 14:03

le moulin à draguer de Rochefort ets surement unique dans son genre,
celui pour scier est particulier dans sa forme élégante (dis bonjour au micro  Paltrok : moulin à vent hollandais pour scier des bordages 100992 ) et avec ses 6 ailes , tandis que dans le nord 4 ailes était le standard pour raisons de vibrations, entretien etc. Il est aussi à corps fixe tandis que le paltrok a tout son corps tournant sur les fondations.

les moulins à eau sont en général plus intéressant parce que la force d'appui sur les roues est quasi constante , mais il faut plus d'effort pour amener le bois sur place.
Ils se trouvent très souvent en terrains à relief , tandis que chez les hollandais on implantait le long des grands canaux et fleuves,

NIck
duc de brabant
duc de brabant

Messages : 476
Date d'inscription : 23/05/2010
Localisation : Assenede (Belgique)

Revenir en haut Aller en bas

Paltrok : moulin à vent hollandais pour scier des bordages Empty Re: Paltrok : moulin à vent hollandais pour scier des bordages

Message  sneel3 Lun 6 Fév 2017 - 19:00

bonsoir ,
oui , effectivement très beau sujet ;
mais n'oublions jamais que la plupart des moulins servaient tout simplement comme station de pompage : on pompe l'eau des polders vers la mer .
le niveau des polders étant bien plus bas que la mer du nord , et ça avec un système type hélice (vis) d'Archimède .
aujourd'hui l'ennemie n° 1 des moulins (en tant que monument historique) c'est le feu !!! parait que c'est un spectacle grandiose de voir bruler un moulin ??
et donc il y a des petits malins qui mettent volontairement le feu aux derniers moulins des polders ...ceci m'a été expliqué par un gardien de moulin il y a 5 à 6 ans .
le pauvre homme avait les larmes aux yeux et je comprends ; disons que la pyromanie est une maladie ...
donc mon cher ami , garde ton modèle bien à l'intérieur et protège le bien , en tout cas c'est bien parti ; il sera fonctionnel ?

sneel . Bonjour

sneel3

Messages : 204
Date d'inscription : 26/05/2010

Revenir en haut Aller en bas

Paltrok : moulin à vent hollandais pour scier des bordages Empty Re: Paltrok : moulin à vent hollandais pour scier des bordages

Message  duc de brabant Lun 6 Fév 2017 - 19:43

Mon cher Sneel,

les moulins servaient à tout,
faire de l'huile, écraser de la craie, des noix, différents colorants pour peinture, faire du papier, et encore plein d'autres activités.
On comptait presque 14000 moulins à une certaine époque aux Pays-Bas, quelque centaines restent dont la plupart pour pomper l'eau.

La perte de moulins par incendie est un risque qui n'est pas neuf. Seulement de notre ére il est difficile de les reconstruire, même chez les néerlandais.


Pour les amateurs de moulins voici le lien du TIMS , la Société Internationale de Molinologie.
On peut télécharger un dictionaire gratuit ICI
duc de brabant
duc de brabant

Messages : 476
Date d'inscription : 23/05/2010
Localisation : Assenede (Belgique)

Revenir en haut Aller en bas

Paltrok : moulin à vent hollandais pour scier des bordages Empty Re: Paltrok : moulin à vent hollandais pour scier des bordages

Message  duc de brabant Jeu 9 Fév 2017 - 20:54

bonjour,

pour la construction de mon modèle , je me base sur l'excellent travail de mr. Jos van Schooten, meunier et modéliste de moulins chevronné.

le lien vers son site web s'appelle penterbak
si vous appuyez sur la rubrique avec les deux bonhommes au cabestan , vous arriverez sur la page d'aperçu de la construction de son modèle.
allez sur les différentes pages (blad en néerlandais) pour suivre chaque partie à partir des fondations. Les photos parlent pour eux et la mise en scène de l'assemblage comme en vrai est on ne peut plus claire.

un penterbak est une petite embarcation plutôt carré qui sert à relever les troncs d'arbres des stocks sous l'eau, et l'amener vers la scierie à l'aide de petits treuils .
le terme penter (du verbe penteren) est d'origine du vocabulaire marin et signifie lever les pattes l'ancre pour les serrer contre le bord.
Comme quoi la marine détermine même le parler !
duc de brabant
duc de brabant

Messages : 476
Date d'inscription : 23/05/2010
Localisation : Assenede (Belgique)

Revenir en haut Aller en bas

Paltrok : moulin à vent hollandais pour scier des bordages Empty Re: Paltrok : moulin à vent hollandais pour scier des bordages

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
