The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Empty Re: The 20 gun ship Sphinx 1775 at 1/48

Message  Pierre Blanc Mar 1 Jan 2019 - 14:37

Bonjour.
Magnifique la cuisine.

Pierre Blanc

Messages : 3501
Date d'inscription : 24/05/2010

Revenir en haut Aller en bas

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Empty Re: The 20 gun ship Sphinx 1775 at 1/48

Message  Alex_M Mar 1 Jan 2019 - 16:14

Bonjour et Bonne année à tous!
Merci beaucoup pour les éloges et les commentaires! Je me suis toujours inspiré des beaux modèles de ce forum. Un bon travail inspire toujours et vous essayez de faire au moins aussi bien. Inspirons-nous les uns les autres! Very Happy

Alex

Alex_M

Messages : 53
Date d'inscription : 22/10/2018
Localisation : Heidelberg, Germany

Revenir en haut Aller en bas

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Empty Re: The 20 gun ship Sphinx 1775 at 1/48

Message  Alex_M Dim 10 Fév 2019 - 13:33

Hello,

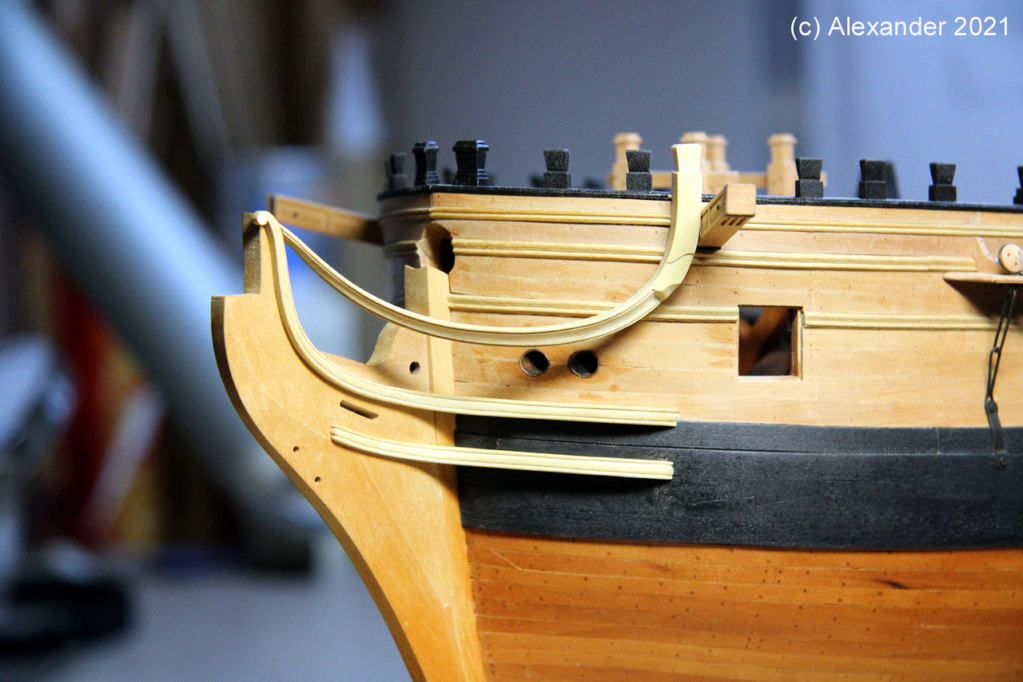

here the overall views after completted deck framing:
--------
Quelques vues générales après l'installation complète des barrots

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Dsc03610

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Dsc03611

All cannons now mounted:
----------
Tous les canons sont maintenant montés

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Dsc03711

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Dsc03710

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Dsc03712

waterways and margin plank on f'castle glued, gratings and coaming are dry fitted now
-------
Les gouttières et les bordages adjacents du gaillard d'avant sont collés, les caillebotis sèchent.
The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Dsc03714

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Dsc03713

I decide to let unplanked areas on the Fore Castle and Quarter deck, the image below show the idea:
---------
J'ai décidé de laisser le bordage du gaillard d'avant et du gaillard d'arrière partiellement ouvert, voici l'image du projet :

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Dsc03717

The planking continues
---------
Le bordage continue

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Dsc03715

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Dsc03716

The fore part of planking was most complicated one, I decide to make them as one piece of three plank to achieve clear rounding. The first image show the principle:
-------
La partie avant du bordé était la plus compliquée, j'ai décidé de les transformer les trois bordés en un seul morceau de planches pour obtenir un arrondi net. Voici le principe:

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Dsc03719

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Dsc03720

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Dsc03718

The Forecastle is preliminaly sanded mow, final sanding will be after nailing.
-----------
Le gaillard d'avant est ponèé de façon préliminaire, le ponçage final sera effectué après le clouage.

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Dsc03721

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Dsc03810

Quarter deck planking:
-------
Bordage du gaillard d'arrière

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Dsc03722

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Dsc03811

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Dsc03812

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Dsc03813

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Dsc03814

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Dsc04010

Treenailing:
---------
Gournables de pont

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Dsc04012

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Dsc04011

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Dsc04110

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Dsc04111

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Dsc04112

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Dsc04113

the decks are now treenailed and sanded
-----------
Les ponts sont maintenant "cloués" et ponçés

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Dsc04116

have finished inboard planking on Quarterdeck.
-----------
Finition avec le vaigrage du gaillard d'arrière

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Dsc04115

Manufakturing of Planksheer:
---------
Fabrication du plat-bord

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Dsc04114

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Dsc04118

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Dsc04117

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Dsc04119

The build log has now reached the actual state, it will be continued in real time from now Wink
--------
Le journal de construction a atteint l'état actuel, il sera poursuivi en temps réel à partir de maintenant

Regards

Alex


Dernière édition par Alex_M le Dim 10 Fév 2019 - 14:18, édité 11 fois

Alex_M

Messages : 53
Date d'inscription : 22/10/2018
Localisation : Heidelberg, Germany

Revenir en haut Aller en bas

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Empty Re: The 20 gun ship Sphinx 1775 at 1/48

Message  a.piot Dim 10 Fév 2019 - 13:37

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 743347 The 20 gun ship Sphinx 1775 at 1/48 - Page 5 743347 The 20 gun ship Sphinx 1775 at 1/48 - Page 5 743347

a.piot
a.piot

Messages : 3459
Date d'inscription : 25/05/2010
Localisation : chatillon sur indre /oleron

https://sites.Google.com/site/voiliersanciens/home

Revenir en haut Aller en bas

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Empty Re: The 20 gun ship Sphinx 1775 at 1/48

Message  Francis Jonet Dim 10 Fév 2019 - 14:07

Ce pont est magnifique.
Félicitations Alexander.

_______________________________________________
Francis
Francis Jonet
Francis Jonet
Modérateur

Messages : 7948
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Empty Re: The 20 gun ship Sphinx 1775 at 1/48

Message  Alex_M Dim 10 Fév 2019 - 14:20

Many thanks you Alan and Francis!

Alex

Alex_M

Messages : 53
Date d'inscription : 22/10/2018
Localisation : Heidelberg, Germany

Revenir en haut Aller en bas

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Empty Re: The 20 gun ship Sphinx 1775 at 1/48

Message  péji Dim 10 Fév 2019 - 14:37

Superbe travail effectivement ! Bravo Alex !

Patrick
péji
péji

Messages : 1123
Date d'inscription : 14/06/2010
Localisation : POISSY

Revenir en haut Aller en bas

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Empty Re: The 20 gun ship Sphinx 1775 at 1/48

Message  J.Guydal Dim 10 Fév 2019 - 14:44

Ce travail est remarquable par sa précision et par la propreté de son exécution.
Je suis moi même sur la réalisation d'une frégate et je dois dire que c'est un sujet
qui m'inspire et m' incite à me bousculer un peu.Merci le forum.

                       Une question tout de même se pose sur la hauteur des fûts de canons qui ici, sortent  bien bas des sabords .
Ce sujet mérite d'être souligné, je le vis dans l'actualité et cela n'est pas une chose simple à réaliser.
La courbe des préceintes n'étant pas parallèle à la tonture des ponts, comme c'est le cas sur la Belle poule de 1765,
oblige à une multitude de vérifications pour réussir à se positionner avec précision sur la hauteur et sur le rapport pont-sabord.

                     Merci  Alexander de partager cette passion qui nous anime tous..

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Dsc03712
J.Guydal
J.Guydal

Messages : 421
Date d'inscription : 06/04/2018
Localisation : Brest

Revenir en haut Aller en bas

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Empty Re: The 20 gun ship Sphinx 1775 at 1/48

Message  Alex_M Dim 10 Fév 2019 - 15:08

Hello and thanks for critical comment!

the guns and their carriades are drafted according to J. Mullar Treatise of artillery from 1768 that is available online by google book:
https://books.google.de/books/about/Treatise_of_Artillery.html?id=vylEAAAAYAAJ&redir_esc=y

The hight of spirketting was taken from the List of Establishments. See the screenshot from my drawing:

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Gun_po10

Regards

Alex

Alex_M

Messages : 53
Date d'inscription : 22/10/2018
Localisation : Heidelberg, Germany

Revenir en haut Aller en bas

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Empty Re: The 20 gun ship Sphinx 1775 at 1/48

Message  J.Guydal Dim 10 Fév 2019 - 23:20

Effectivement Alexander,
le plan est sans équivoque, et les canons sont de ce fait bien positionnés comme cela.
J'avais plus dans l'idée de voir le fût centré dans le sabord comme sur la photo suivante prise sur le Victory.


The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Porstm10
J.Guydal
J.Guydal

Messages : 421
Date d'inscription : 06/04/2018
Localisation : Brest

Revenir en haut Aller en bas

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Empty Re: The 20 gun ship Sphinx 1775 at 1/48

Message  G. Delacroix Lun 11 Fév 2019 - 8:10

Bonjour,

La position du tube du canon n'est pas le fruit du hasard ou d'une quelconque considération esthétique mais le résultat de données bien cadrées.
La hauteur du seuillet (distance entre le pont et le dessus du seuillet) est connue en fonction du calibre et du pont concerné, idem pour les dimensions des sabords. Les proportions de l'affût, également "normalisées" font que l'axe du canon se retrouve placé naturellement aux 2/5 environ de la hauteur du sabord - en France -.
Je ne me prononcerai pas sur les canons d'Alexandre puisque le navire est "étranger" mais ces tubes me semblent trop bas. Il est dans ce cas impossible de tirer "au vent", le canon ne peut pas être abaissé.
Les traités d'artillerie donnent des proportions, ce sont elles qui faut suivre, pas les dessins qui sont souvent erronés, adaptés ou même empruntés à d'autres ouvrages moins concernés par le sujet.

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9162
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

The 20 gun ship Sphinx 1775 at 1/48 - Page 5 Empty Re: The 20 gun ship Sphinx 1775 at 1/48

Message  J.Guydal Lun 11 Fév 2019 - 9:10

Merci Mr Delacroix pour l’info, je note avec un grand intérêt la hauteur aux 2/5 .
J.Guydal
J.Guydal

Messages : 421
Date d'inscription : 06/04/2018
Localisation : Brest

Revenir en haut Aller en bas
