Le Modeste (1759) couples de levée - Page 3 Empty Re: Le Modeste (1759) couples de levée

Message  G. Delacroix Mar 3 Mar 2020 - 15:40

A vrai dire, les deux sont intéressants mais, à choisir, je prendrais le SPB14 qui présente plus l'aspect pratique de la construction.

Le Modeste (1759) couples de levée - Page 3 522816

G. Delacroix
Admin

Messages : 9173
Date d'inscription : 21/05/2010

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Le Modeste (1759) couples de levée - Page 3 Empty Re: Le Modeste (1759) couples de levée

Message  duc de brabant Mer 11 Mar 2020 - 21:10

Rebonjour,

En attendant le bouquin de Morineau, voici deux images du travail fait à ce jour.

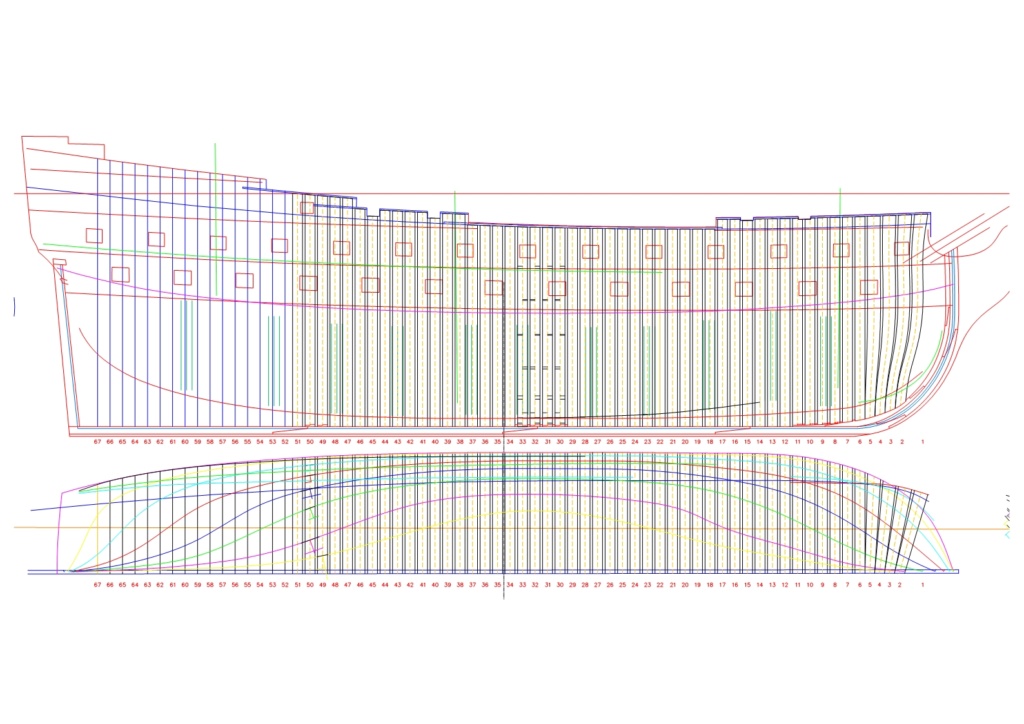

la première est une combination de l'élévation verticale et la vue en plan en dessous.
Le Modeste (1759) couples de levée - Page 3 Quille10

La deuxième une vue de l'étrave un peu agrandi.
Le Modeste (1759) couples de levée - Page 3 Zotrav11


J'ai essayé de completer l'asemblage de l'étrave, contre-étrave, massif avant par dessus le brion et les écarts de la quille.
A priori le vertical anglais ne montre que le pied de la lame du taille-mer en bas, aucun trait d'assemblage de la quille + étrave sauf entre les guirlandes une limite arrière.
Pour l'étrave j'ai 2 1/2 pouces plus de largeur sur le tour que la hauteur de la quille, Morineau préconise un tier de la auteur de quille ou 4 po 10 lg.
la contre-étrave a la moitiè de l'étrave soit 8 pouces 9 lignes.
la rablure est en trait bleu clair pour mieux la distinguer du reste.
Il me semble que les couple dévoyés sont un peu trop encastré dans le massif avant, ils sont dessinés au niveau ou la largeur du massif est égal à celle de la quille. A rehausser peut-être d'un cran ?
La courbe verte à l'intérieur est le lit (?) du marsouin avant, la courbe rouge montre le même lit d'après les couples dessinés à ce jour.
Il y a du mal à faire correspondre les propos de Morineau avec ce relevé anglais pour certaines épaisseurs. autre constructeur, autres principes surement.

j'attends vos idées et commentaires avec impatience.

Nick
duc de brabant
duc de brabant

Messages : 476
Date d'inscription : 23/05/2010
Localisation : Assenede (Belgique)

Revenir en haut Aller en bas

Le Modeste (1759) couples de levée - Page 3 Empty Re: Le Modeste (1759) couples de levée

Message  duc de brabant Lun 23 Mar 2020 - 22:07

Et rebonjour,

Pas de confinement total pour l'instant, mais un peu plus de temps libre quand-même.
Entretemps j'ai reçu la Mémoire des proportions des bois qui composent la construction des vaisseaux de P. Morineau, merci Msrs. Sasso et Berti Cool
Là-dedans, P Morineau précise que l'on donne à la lisse d'hourdi une surlargeur vers l'avant de 1/6 de sa largeur pour compenser la perte de force causé par l'entaille sur l'étambot.
Le dessin anglais montre cet élargissement à un demi pouce près.
Quelqu'un connait-il d'autres exemples de cette particularité ?

Nick
duc de brabant
duc de brabant

Messages : 476
Date d'inscription : 23/05/2010
Localisation : Assenede (Belgique)

Revenir en haut Aller en bas

Le Modeste (1759) couples de levée - Page 3 Empty Re: Le Modeste (1759) couples de levée

Message  G. Delacroix Mar 24 Mar 2020 - 8:06

Bonjour,

L'ouvrage de Morineau est particulièrement intéressant pour un concepteur de plans mais il nous a demandé beaucoup de travail de déchiffrage car il est en très mauvais état.

La particularité que vous évoquez est finalement assez courante, on la trouve aussi sur les barres d'arcasse, les barres d'écusson et la barre de pont mais aussi sur les varangues de porque.

Le Modeste (1759) couples de levée - Page 3 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9173
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Le Modeste (1759) couples de levée - Page 3 Empty Re: Le Modeste (1759) couples de levée

Message  duc de brabant Mar 24 Mar 2020 - 8:56

Bien compris,

je dessine la lisse de hourdi pour déterminer ses deux bouts extérieurs.
Il me faut ça pour trouver l'emplacement des couples dévoyés à l'arrière du vaisseau, suivant les instructions de Morineau.
Si cela correspond avec la cadence des couples dans les dessins anglais, je vais essayer de les reproduire dans le modèle.
Je n'ai pas encore trouvé d'images de modèles ou dessins français qui montrent des couples dévoyés des deux bouts du vaisseau, est-ce tellement rare ?
duc de brabant
duc de brabant

Messages : 476
Date d'inscription : 23/05/2010
Localisation : Assenede (Belgique)

Revenir en haut Aller en bas

Le Modeste (1759) couples de levée - Page 3 Empty Re: Le Modeste (1759) couples de levée

Message  duc de brabant Sam 28 Mar 2020 - 16:30

Bonjour,

Je rencontre encore une différence entre théorie et pratique, cette fois pour le bouge (vertical) de la lisse de hourdi.
P-Morineau écrit de prendre ce bouge à 1/5 de sa longueur en pouces ;
dans le cas du relevé anglais , cela reviendrait à 149 mm.
Les deux coupes verticales anglais (structure et decors) montrent en moyenne 102 mm.
Dessin du bouge du 1 pont au Maitre-couple (par quart de nonante) d'après mesures dans la coupe longitudinale ,produit un bouge de 175 pour le bau et 73 mm pour la lisse de hourdi.
Ca fait une différence d'un pouce au bouts, ce qui semble négligeable.
Comme la lisse forme seuillet des sabords de retraite, ils restent quasiment paralléle au pont.

102 mm semble mieux pour l'esthétique du tableau, je pense garder comme ça.
duc de brabant
duc de brabant

Messages : 476
Date d'inscription : 23/05/2010
Localisation : Assenede (Belgique)

Revenir en haut Aller en bas

Le Modeste (1759) couples de levée - Page 3 Empty Re: Le Modeste (1759) couples de levée

Message  duc de brabant Dim 29 Mar 2020 - 18:23

Petite question ,

l'encastrement des barres d'arcasse se fait à mi-bois et à dent couvert.
Si j'ai bien compris , c'est le même principe comme les varangues sur la contrequille.
Un pouce pris de chaque coté de la largeur, serait-ce suffisant pour endenter?

la lisse d'hourdi s'encastre dans l'étambot , les autres barres dans le contre-étambot de dedans (Dixit Bigot de Morogues).

duc de brabant
duc de brabant

Messages : 476
Date d'inscription : 23/05/2010
Localisation : Assenede (Belgique)

Revenir en haut Aller en bas

Le Modeste (1759) couples de levée - Page 3 Empty Re: Le Modeste (1759) couples de levée

Message  G. Delacroix Dim 29 Mar 2020 - 20:06

Bonjour,

Sur un vaisseau comme Le Modeste, vous pouvez aller jusqu'à un pouce et demi soit 40 mm voire deux (54 mm) pour le margouillet . Mais tout dépend  de la configuration

Le Modeste (1759) couples de levée - Page 3 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9173
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Le Modeste (1759) couples de levée - Page 3 Empty Re: Le Modeste (1759) couples de levée

Message  duc de brabant Dim 29 Mar 2020 - 21:07

Merci Gérard,

J'ai laissé tomber les couples dévoyés en arrière, les biais et l'emplacement des pieds que Morineau décrit en détail ne correspondaient pas avec les couples déjà déterminés.
Ce sera donc une arcasse avec estains reposant sur le dernier couple perpendiculaire.

En ce moment je me bat avec les barres d'arcasse.
L'élévation ne montre que deux en dessous la barre de pont, ce qui impliquerait un remplissage de plus de 1,3 m de large de chaque bord affraid
Je pense de rajouter deux barres , le plus bas se metterait quelque pouces par dessus le milieu de la hauteur de létambot.

Tout cette partie arrière est assez compliqué à dessiner, gabarit des estains, dévoiement des barres, ily aura à peaufiner geek
duc de brabant
duc de brabant

Messages : 476
Date d'inscription : 23/05/2010
Localisation : Assenede (Belgique)

Revenir en haut Aller en bas

Le Modeste (1759) couples de levée - Page 3 Empty Re: Le Modeste (1759) couples de levée

Message  G. Delacroix Lun 30 Mar 2020 - 10:10

duc de brabant a écrit:...
L'élévation ne montre que deux en dessous la barre de pont, ce qui impliquerait un remplissage de plus de 1,3 m de large de chaque bord affraid
Je pense de rajouter deux barres , le plus bas se metterait quelque pouces par dessus le milieu de la hauteur de létambot.
...
Bonjour,

Je ne comprends pas la phrase en gras dans votre citation.
Les barres d'écusson ont sensiblement la même section que les membres et leur maille est de 5 à 6 pouces sauf pour la barre de pont.

Le Modeste (1759) couples de levée - Page 3 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9173
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Le Modeste (1759) couples de levée - Page 3 Empty Re: Le Modeste (1759) couples de levée

Message  duc de brabant Lun 30 Mar 2020 - 11:43

Bonjour,
Mes excuses pour la confusion.
Je voulais dire que les pièces de remplissage en dessous de la barre inferieure devraient remplir trop de largeur perpendiculaire a la quille quand il n'y a que deux barres..
Je vais dessiner 4 barres avec les memes dimensions.
Le relevé montre une hauteur de barre de 11 pouces
et distance de 9 a 10 pouces entre eux.
Si je dessine 4 en total j'arrive quelques pouces au dessus du milieu de l'etambot.
duc de brabant
duc de brabant

Messages : 476
Date d'inscription : 23/05/2010
Localisation : Assenede (Belgique)

Revenir en haut Aller en bas

Le Modeste (1759) couples de levée - Page 3 Empty Re: Le Modeste (1759) couples de levée

Message  duc de brabant Sam 18 Avr 2020 - 11:57

Après encore une pause de quelques semaines, reprise du dessin.

L'angle du dévoiement des estains me fait doubter du choix à retenir.
L'emplacement des couples et de la lisse d'hourdi me donnent soit ± 15, soit ± 25 degrées.
Avec 15 degrées j'arrive à un remplissage de 1 pied 5 pouces entre le dernier couple et l'estain, pour une contrecornière.
Si je prends 25 degrées il me faut remplir 3pieds 6 pouces.
Morineau préscrit un biais 4 3/4 pouces par pied d'ouverture de la lisse d'hourdi, ou un angle de 21,6 degrées.

Quel choix serait préferable suivant les coutumes de l'époque ?
Déjà l'Artésien et le Fleuron montrent un différence d'angle importante.


Autre précision à faire c'est l'épaisseur des estains. Morineau précise sur le droit les 3/4 de l'épaisseur de la quille , dans ce cas 11 pouces.
l'épaisseur sur le tour encore augmenté de 1/12 soit un pied environ.
J'imagine que cette épaisseur sur le tour diminue vers le haut pour recevoir le vaigrage en conséquence ?


duc de brabant
duc de brabant

Messages : 476
Date d'inscription : 23/05/2010
Localisation : Assenede (Belgique)

Revenir en haut Aller en bas

Le Modeste (1759) couples de levée - Page 3 Empty Re: Le Modeste (1759) couples de levée

Message  G. Delacroix Sam 18 Avr 2020 - 15:04

Bonjour,

Souvent l'angle de l'estain est donné sur le plan, dommage, il n’apparaît pas sur celui du Modeste. Cet angle n'est pas fixe et varie suivant les plans.
La valeur donné par Morineau est une valeur classique qui peut donc légèrement varier. A ce sujet, vous vous êtes trompé car 4 pouces 3/4 par pied donnent 23°, peu importe le nombre de pieds. Cette valeur est à rapprocher de vos 25 °.

Leur section est en général dans le devis mais à défaut il faut appliquer les proportions prescrites. Vous avez donné celles de Morineau (en considérant bien que l'épaisseur de la quille c'est sa largeur de bâbord à tribord) et Blaise Ollivier indique que leur largeur (sur le droit) excède d'un pouce celle des membres et l'épaisseur (sur le tour) est celle des membres à hauteur équivalente.

Le Modeste (1759) couples de levée - Page 3 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9173
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Le Modeste (1759) couples de levée - Page 3 Empty Re: Le Modeste (1759) couples de levée

Message  duc de brabant Sam 18 Avr 2020 - 15:43

Merci Gérard,

pour encore éclairer ma lanterne Le Modeste (1759) couples de levée - Page 3 2780229832

je prends donc les 25° qui donnera 65 vrais couples , dont 4 dévoyés sur l'avant.
pour l"épaisseur des estains ça fera donc 11 pouces dàprès B.O.

yapluska !
duc de brabant
duc de brabant

Messages : 476
Date d'inscription : 23/05/2010
Localisation : Assenede (Belgique)

Revenir en haut Aller en bas

Le Modeste (1759) couples de levée - Page 3 Empty Re: Le Modeste (1759) couples de levée

Message  duc de brabant Dim 26 Avr 2020 - 18:19

Bonjour,

Le dessin des estains a pris pas mal de temps, dèjà que les faces sont en biais dans les trois dimensions, les rabattements sont toujours en doubles.
Aussi a-t-il fallu peaufiner les lignes d'eau à l'arrière pour trouver un arondissement plus ou moins harmonieux.

J'ai coloré les différentes barres de l'arcasse pour une meilleure comprhension :
chaque barre a deux tons, le plus clair pour les faces ± horizontales, en foncé pour les faces ± verticales et en biais.
Les estains en lignes rouges épaisses, le dernier couple perpendiculaire à la quille en beige,
les coupes verticales en tireté et différentes couleurs.
Sur la coupe longitudinale l'asemblage de l'étambot, contre-étambot et faux étambot en rouge fin et la rablure en bleu ciel. les faces des barres qui touchent les estains en plus foncé
Pourquoi les deux barres en bas sont montré jusqu'au fond de la rablure dans les vues en plan ? Simplement parce que l'angle entre leur faces extérieures et l'axe de la quille est devenu plus aigu que celui de la rablure normale qui est un triangle équilatéral.

Le Modeste (1759) couples de levée - Page 3 Arcass10

Le Modeste (1759) couples de levée - Page 3 Arcass11

Le Modeste (1759) couples de levée - Page 3 Arcass12

Le Modeste (1759) couples de levée - Page 3 Arcass13
duc de brabant
duc de brabant

Messages : 476
Date d'inscription : 23/05/2010
Localisation : Assenede (Belgique)

Revenir en haut Aller en bas

Le Modeste (1759) couples de levée - Page 3 Empty Re: Le Modeste (1759) couples de levée

Message  duc de brabant Ven 1 Mai 2020 - 20:19

Les allonges d'écubiers n'étant pas représentées sur les dessins d'origine, leur exécution pourra se faire d'àprès les coutumes de la période.
Déjà faut-il des ouvertures d'aération entre eux ?
Pour leur support à la base , dois-je mettre une pièce massive comme on voit sur le Fleuron, ou plutôt comme pour le vaisseau de 74 de JB, une languette contre l'étrave avec des adents en bas pour les premières allonges ?
duc de brabant
duc de brabant

Messages : 476
Date d'inscription : 23/05/2010
Localisation : Assenede (Belgique)

Revenir en haut Aller en bas

Le Modeste (1759) couples de levée - Page 3 Empty Re: Le Modeste (1759) couples de levée

Message  G. Delacroix Sam 2 Mai 2020 - 8:19

En fait, il ne s'agit pas "d'aération" mais de mailles dégressives entre les allonges dans lesquelles sont placées des clés nécessaires pour le chevillage des allonges entre-elles.
Oubliez le massif au pied des allonges, c'est une invention de J. Boudriot qui n'a pas de référence historique. Il faut aligner les allonges les unes contre les autres, certaines recevant le pied de sa voisine quand la largeur disponible n'est pas suffisante.

Le Modeste (1759) couples de levée - Page 3 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9173
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Le Modeste (1759) couples de levée - Page 3 Empty Re: Le Modeste (1759) couples de levée

Message  duc de brabant Sam 2 Mai 2020 - 11:14

Encore merci Gérard,

je suppose que ces clés sont légèrement entaillés dans les allonges , disons d'un demi pouce.
duc de brabant
duc de brabant

Messages : 476
Date d'inscription : 23/05/2010
Localisation : Assenede (Belgique)

Revenir en haut Aller en bas

Le Modeste (1759) couples de levée - Page 3 Empty Re: Le Modeste (1759) couples de levée

Message  G. Delacroix Sam 2 Mai 2020 - 11:59

Non, pas que je sache, elles sont simplement insérées, les chevilles des allonges les maintiennent.

Le Modeste (1759) couples de levée - Page 3 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9173
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Le Modeste (1759) couples de levée - Page 3 Empty Re: Le Modeste (1759) couples de levée

Message  duc de brabant Dim 29 Nov 2020 - 21:42

Bonjour,

reprise après 7 mois d'absence , ça fait du bien .
Sachant que le Modeste est mis sur cale en 1756, le ' Description de l'art de la mâture ' de Charles Romme me semble plus rapproché en date.
Je peux le prendre comme repère pour reconstituer la mâture ?

merci pour vos avis,
Nick
duc de brabant
duc de brabant

Messages : 476
Date d'inscription : 23/05/2010
Localisation : Assenede (Belgique)

Revenir en haut Aller en bas

Le Modeste (1759) couples de levée - Page 3 Empty Re: Le Modeste (1759) couples de levée

Message  G. Delacroix Lun 30 Nov 2020 - 8:58

Bonjour,

Les traités de la mature et de la voilure de Romme (1777/1781) sont, en effet, les plus adaptés pour Le Modeste.
Où en est la charpente depuis tout ce temps ?

Le Modeste (1759) couples de levée - Page 3 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9173
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Le Modeste (1759) couples de levée - Page 3 Empty Re: Le Modeste (1759) couples de levée

Message  duc de brabant Lun 30 Nov 2020 - 11:15

Bonjour,

merci Gérard de confirmer.
La charpente n'a pas beaucoup avancé depuis le mois de mai. Très occupé au boulot (grosse infra) plus confinement n'ont laissé peu de temps libre.
Les couples perpendiculaires sont définis par leur faces intérieures et  actuellement je suis occupé avec les allonges d'écubiers . Pas faciles ces dernières Rolling Eyes

Préparations aussi en cours pour commencer un chantier à l'échelle de 1/36 .

Nick
duc de brabant
duc de brabant

Messages : 476
Date d'inscription : 23/05/2010
Localisation : Assenede (Belgique)

Revenir en haut Aller en bas

Le Modeste (1759) couples de levée - Page 3 Empty Re: Le Modeste (1759) couples de levée

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 3 sur 3 Précédent  1, 2, 3

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
