Un Gribeauval de 12 en 3D et en résine Empty Un Gribeauval de 12 en 3D et en résine

Message  Bernard HUC Jeu 22 Juil 2021 - 22:05

Bonsoir,

j'ai commencé il y a quelques temps déjà la modélisation d'un Gribeauval.

Grace à un membre du forum j'ai eu accès au documents originaux de Monsieur Gribeauval.
Beaucoup de planches joliment dessinées et des pages de textes précisant les cotes du canon dans son ensemble.
Cette documentation me permet une modélisation très précise et exhaustive dans ses détails.

Quelques premières images sans textures du canon et des roues.

Un Gribeauval de 12 en 3D et en résine Vue_0112

Un Gribeauval de 12 en 3D et en résine Vue_0212


Je dois avouer qu'il m'arrive fréquemment, avec ce canon, de penser à notre Alain Fosse qui avait fait un joli modèle au 1/36.

Bernard

_______________________________________________
Tout a une fin, sauf la banane qui en a deux.
Bernard HUC
Bernard HUC
Admin

Messages : 1530
Date d'inscription : 25/05/2010
Localisation : Cagnes sur mer près de Nice

G. Delacroix, Pierre Rouanne, Michel Saunier, Grandmiche, J.LANCELLE, jean-paul.perraudin0079, Francis Graviou et aiment ce message

Revenir en haut Aller en bas

Un Gribeauval de 12 en 3D et en résine Empty Re: Un Gribeauval de 12 en 3D et en résine

Message  Albatros Ven 23 Juil 2021 - 11:39

Un Gribeauval de 12 en 3D et en résine 2780229832
Des comme celle-là ; c'est sûr que ce sont de très belles planches sunny
Un Gribeauval de 12 en 3D et en résine Affut_10
Albatros
Albatros

Messages : 574
Date d'inscription : 24/05/2010

Revenir en haut Aller en bas

Un Gribeauval de 12 en 3D et en résine Empty Re: Un Gribeauval de 12 en 3D et en résine

Message  Bernard HUC Ven 23 Juil 2021 - 12:12

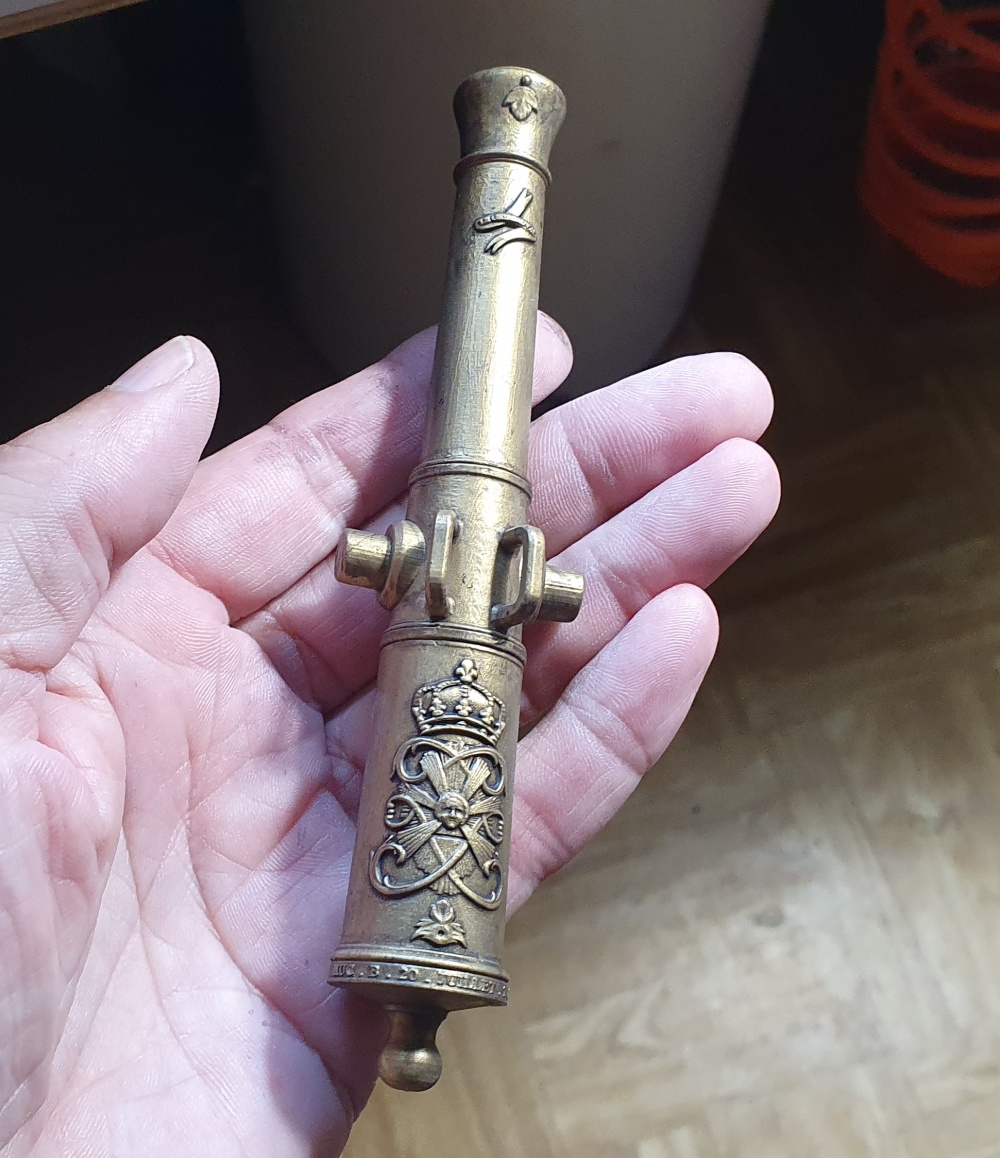

J'ai fait quelques essais de peinture sur des premières impressions de test non définitives :

Un Gribeauval de 12 en 3D et en résine Photo_10

Un Gribeauval de 12 en 3D et en résine Photo_11

Je ne suis pas mécontent de mon vieux bronze.

Bernard

_______________________________________________
Tout a une fin, sauf la banane qui en a deux.
Bernard HUC
Bernard HUC
Admin

Messages : 1530
Date d'inscription : 25/05/2010
Localisation : Cagnes sur mer près de Nice

Pierre Blanc, a.pichenet, Guillaume LE DEM, Bern, J.LANCELLE, laurent94, jean-paul.perraudin0079 et aiment ce message

Revenir en haut Aller en bas

Un Gribeauval de 12 en 3D et en résine Empty Re: Un Gribeauval de 12 en 3D et en résine

Message  Albatros Ven 23 Juil 2021 - 12:47

Un Gribeauval de 12 en 3D et en résine 2780229832
Le canon semble avoir fondu à la coulée Un Gribeauval de 12 en 3D et en résine 522816
Serait-il possible de le voir par dessous ? Un Gribeauval de 12 en 3D et en résine 52989
Les jantes également semblent ne pas avoir un fil de bois correct ??? scratch
Albatros
Albatros

Messages : 574
Date d'inscription : 24/05/2010

Revenir en haut Aller en bas

Un Gribeauval de 12 en 3D et en résine Empty Re: Un Gribeauval de 12 en 3D et en résine

Message  Yoann gui Ven 23 Juil 2021 - 13:15

Je suis pas expert en technique. Mais en peinture tu peux même être content de toi j'ai envie de dire Smile
C'est quoi ta recette de bronze ?
Yoann gui
Yoann gui

Messages : 243
Date d'inscription : 13/07/2021
Localisation : Metz

Revenir en haut Aller en bas

Un Gribeauval de 12 en 3D et en résine Empty Re: Un Gribeauval de 12 en 3D et en résine

Message  Bernard HUC Ven 23 Juil 2021 - 13:49

Le canon semble avoir fondu à la coulée

c'est une impression de test, Pour aller plus vite , j'imprime le canon à plat. Du coup on voit les strates de 50µ. Le définitif sera imprimé vertical.
Ce sont des photos zoomées. A l'oeil nu, tu ne vois pas les couches.

C'est quoi ta recette de bronze ?

1) 1 couche primaire beige
2) 1 couche MIG-0197 Brass (laiton)
3)  1 couche MIG-0197 Brass (laiton), pour avoir une teinte laiton bien dense.
4)  1 couche mélange 1 Citadel Contrast Basilicanom grey + 1 eau. La gamme Contrast crée un effet de lavis (patine) en assombrissant les creux
5)  idem 4) pour foncer un peu plus .

J'ai des petits objets en bronze à la maison , c'est très proche.
Le problème est que les 5 couches commencent à empâter l'objet.
Je vais essayer sans la couche primaire.

L'échelle de l'impression : 1/16.

Bernard

_______________________________________________
Tout a une fin, sauf la banane qui en a deux.
Bernard HUC
Bernard HUC
Admin

Messages : 1530
Date d'inscription : 25/05/2010
Localisation : Cagnes sur mer près de Nice

Revenir en haut Aller en bas

Un Gribeauval de 12 en 3D et en résine Empty Re: Un Gribeauval de 12 en 3D et en résine

Message  Yoann gui Ven 23 Juil 2021 - 14:25

Merci ..je connais pas du tout Smile
Si la base est noir tu peux peut-être laisser oui si tu assombri à la fin. Tout dépend de l'opacité de ton laiton.
J'ai hâte de voir la suite Smile
Yoann gui
Yoann gui

Messages : 243
Date d'inscription : 13/07/2021
Localisation : Metz

Revenir en haut Aller en bas

Un Gribeauval de 12 en 3D et en résine Empty gribeauval

Message  labarre Ven 23 Juil 2021 - 19:32

absolument étonnant , l,avenir pour beaucoup de choses, bien, mal?
en tout cas bravo à vous Un Gribeauval de 12 en 3D et en résine 651131 Un Gribeauval de 12 en 3D et en résine 651131

labarre

Messages : 362
Date d'inscription : 30/05/2010
Localisation : yvelines

Revenir en haut Aller en bas

Un Gribeauval de 12 en 3D et en résine Empty Re: Un Gribeauval de 12 en 3D et en résine

Message  EricLem Sam 24 Juil 2021 - 9:55

la roue est -elle en une seule coulée ou en plusieurs parties assemblées ?
EricLem
EricLem

Messages : 2815
Date d'inscription : 27/05/2010
Localisation : Quimper

https://maquettes-marine.pagesperso-orange.fr/Index.html

Revenir en haut Aller en bas

Un Gribeauval de 12 en 3D et en résine Empty Re: Un Gribeauval de 12 en 3D et en résine

Message  Bernard HUC Sam 24 Juil 2021 - 12:02

la roue est -elle en une seule coulée ou en plusieurs parties assemblées

Une seule coulée sauf les cerclages du moyeu, les esses et les flottes à part.

Je l'ai modélisé en pièces détachées avec les tenons, mortaise, etc. Ce n'est pas ce qu'il y a de plus compliqué à dessiner. Mais finalement ça ne m'amuse pas plus que ça de faire toutes les pièces détachées et de les assembler ensuite.
Je préfère passer plus de temps à détailler davantage les décorations . C'est plus compliqué à dessiner, comme de la sculpture, même si après coup elle ne se voient pas beaucoup.

Bernard

_______________________________________________
Tout a une fin, sauf la banane qui en a deux.
Bernard HUC
Bernard HUC
Admin

Messages : 1530
Date d'inscription : 25/05/2010
Localisation : Cagnes sur mer près de Nice

Revenir en haut Aller en bas

Un Gribeauval de 12 en 3D et en résine Empty Re: Un Gribeauval de 12 en 3D et en résine

Message  wadone Sam 24 Juil 2021 - 13:28

Bonjour à tous,

Bravo Bernard, le rendu final est vraiment bluffant Un Gribeauval de 12 en 3D et en résine 743347 Un Gribeauval de 12 en 3D et en résine 743347 Un Gribeauval de 12 en 3D et en résine 743347


A+
Wadone
wadone
wadone

Messages : 19
Date d'inscription : 06/06/2013
Localisation : cherbourg

Revenir en haut Aller en bas

Un Gribeauval de 12 en 3D et en résine Empty Re: Un Gribeauval de 12 en 3D et en résine

Message  Le Marin Sam 24 Juil 2021 - 23:42

Comme d'habitude, toujours aussi detaillé et superbement réalisé...Tu vas faire des envieux chez certains modelistes...
Félicitations et hâte de voir le reste!
Le Marin
Le Marin

Messages : 85
Date d'inscription : 04/11/2017
Localisation : Pau

Revenir en haut Aller en bas

Un Gribeauval de 12 en 3D et en résine Empty Re: Un Gribeauval de 12 en 3D et en résine

Message  Bernard HUC Dim 25 Juil 2021 - 10:44

Le canon finalisé avec une couche de primaire beige :

Un Gribeauval de 12 en 3D et en résine _canon11

_______________________________________________
Tout a une fin, sauf la banane qui en a deux.
Bernard HUC
Bernard HUC
Admin

Messages : 1530
Date d'inscription : 25/05/2010
Localisation : Cagnes sur mer près de Nice

G. Delacroix, Pierre Blanc, a.pichenet, Bern, amure, laurent94, jean-paul.perraudin0079 et aiment ce message

Revenir en haut Aller en bas

Un Gribeauval de 12 en 3D et en résine Empty Re: Un Gribeauval de 12 en 3D et en résine

Message  Francis Jonet Dim 25 Juil 2021 - 14:16

Toujours tel que lui-même notre Bernard, un vrai plaisir à regarder son travail.

_______________________________________________
Francis
Francis Jonet
Francis Jonet
Modérateur

Messages : 8275
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

Un Gribeauval de 12 en 3D et en résine Empty Re: Un Gribeauval de 12 en 3D et en résine

Message  Pierre Rouanne Dim 25 Juil 2021 - 14:34

C'est vraiment superbe, une question à quelle échelle est-tu ?

Pierre
Pierre Rouanne
Pierre Rouanne

Messages : 6072
Date d'inscription : 21/05/2010
Localisation : Le Roc St André 56460

http://pagesperso-orange.fr/pierre.rouanne/

Revenir en haut Aller en bas

Un Gribeauval de 12 en 3D et en résine Empty Re: Un Gribeauval de 12 en 3D et en résine

Message  Bernard HUC Dim 25 Juil 2021 - 15:22

une question à quelle échelle est-tu

Cette impression est au 1/16.
J'en ferais d'autres au 1/36 et au 1/72. Il faudra que je simplifie le modèle pour ça.

_______________________________________________
Tout a une fin, sauf la banane qui en a deux.
Bernard HUC
Bernard HUC
Admin

Messages : 1530
Date d'inscription : 25/05/2010
Localisation : Cagnes sur mer près de Nice

Revenir en haut Aller en bas

Un Gribeauval de 12 en 3D et en résine Empty Re: Un Gribeauval de 12 en 3D et en résine

Message  Jean-Pierre Ernoux Dim 25 Juil 2021 - 16:58

Vraiment très beau ce canon cheers cheers cheers
Jean-Pierre Ernoux
Jean-Pierre Ernoux

Messages : 150
Date d'inscription : 14/04/2016
Localisation : Moëlan sur Mer

Revenir en haut Aller en bas

Un Gribeauval de 12 en 3D et en résine Empty Re: Un Gribeauval de 12 en 3D et en résine

Message  Michel Saunier Dim 25 Juil 2021 - 20:02

Bonsoir Bernard
Une bonne référence pour ton Gribeauval est aussi le bijou d'Andre Drouadaine du Club Mer. Photos sur l'expo des Franciliades.
Bravo en tous les cas pour ce superbe travail.
Je serais dans tes parages fin Août.
Mes hommages à Madame .
Michel Saunier
Michel Saunier

Messages : 8176
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Un Gribeauval de 12 en 3D et en résine Empty Re: Un Gribeauval de 12 en 3D et en résine

Message  Bernard HUC Dim 25 Juil 2021 - 20:26

Une bonne référence pour ton Gribeauval est aussi le bijou d'Andre Drouadaine du Club Mer

Oui, oui, j'ai récupéré tout ce que je pouvais sur ce superbe objet.

Fin aout, on ne sera pas à la maison, enfin en principe ...

Bernard

_______________________________________________
Tout a une fin, sauf la banane qui en a deux.
Bernard HUC
Bernard HUC
Admin

Messages : 1530
Date d'inscription : 25/05/2010
Localisation : Cagnes sur mer près de Nice

Revenir en haut Aller en bas

Un Gribeauval de 12 en 3D et en résine Empty Re: Un Gribeauval de 12 en 3D et en résine

Message  Pierre Rouanne Dim 25 Juil 2021 - 22:42

Bernard HUC a écrit:
une question à quelle échelle est-tu

Cette impression est au 1/16.
J'en ferais d'autres au 1/36 et au 1/72. Il faudra que je simplifie le modèle pour ça.

Merci Bernard,
En fait tu le dessines à l'échelle 1 et tu l'imprimes à l'échelle que tu veux.

Pierre
Pierre Rouanne
Pierre Rouanne

Messages : 6072
Date d'inscription : 21/05/2010
Localisation : Le Roc St André 56460

http://pagesperso-orange.fr/pierre.rouanne/

Revenir en haut Aller en bas

Un Gribeauval de 12 en 3D et en résine Empty Re: Un Gribeauval de 12 en 3D et en résine

Message  Bernard HUC Lun 26 Juil 2021 - 7:41

En fait tu le dessines à l'échelle 1 et tu l'imprimes à l'échelle que tu veux.

En règle générale, c'est comme ça que je fais.
Dans ce cas du Gribeauval, je dispose sur les plans que j'ai de toutes les cotes au 1/16, donc je modélise au 1/16.
C'est pratique pour l'impression 3D puisque je n'ai pas à appliquer un facteur d'échelle quand je transfère le fichier du logiciel de modélisation (3DsMax) vers le logiciel de tranchage pour l'impression (Chitubox).
Si j'avais eu les cotes au 1/1 j'aurais dessiné au 1/1.

Les logiciels de 3D comme la plupart des logiciels de dessin ont une fonction de mise à l'échelle globale du projet qui permet de modifier d'un click toutes les cotes suivant le facteur d'échelle que tu imposes.

La notion d'échelle dans le monde informatique est très relative. Les astronomes doivent dessiner en parsec et les fondeurs de microprocesseur en nanomètre.

Bernard

_______________________________________________
Tout a une fin, sauf la banane qui en a deux.
Bernard HUC
Bernard HUC
Admin

Messages : 1530
Date d'inscription : 25/05/2010
Localisation : Cagnes sur mer près de Nice

Revenir en haut Aller en bas

Un Gribeauval de 12 en 3D et en résine Empty Re: Un Gribeauval de 12 en 3D et en résine

Message  Guillaume Lun 26 Juil 2021 - 13:22

Bernard HUC a écrit:
une question à quelle échelle est-tu

Cette impression est au 1/16.
J'en ferais d'autres au 1/36 et au 1/72. Il faudra que je simplifie le modèle pour ça.

C'est imprimé en filament?
Je peux essayer une peinture à l'aérographe avec des peintures métal genre alclad ou si vous voulez?

Guillaume

Messages : 278
Date d'inscription : 31/05/2010
Localisation : Avrigny 60190

Revenir en haut Aller en bas

Un Gribeauval de 12 en 3D et en résine Empty Re: Un Gribeauval de 12 en 3D et en résine

Message  Pierre Rouanne Lun 26 Juil 2021 - 14:01

Merci Bernard.

Pierre
Pierre Rouanne
Pierre Rouanne

Messages : 6072
Date d'inscription : 21/05/2010
Localisation : Le Roc St André 56460

http://pagesperso-orange.fr/pierre.rouanne/

Revenir en haut Aller en bas

Un Gribeauval de 12 en 3D et en résine Empty Re: Un Gribeauval de 12 en 3D et en résine

Message  Bernard HUC Lun 26 Juil 2021 - 14:58

C'est imprimé en filament?

Etrange question. En filament on n'aurait pas la moitié des détails imprimés.
C'est de la résine Elegoo standard à 26 € le litre. Ce qui met le fut de canon de 32 gr à environ 1 €

C'est sympa pour ta proposition à l'aérographe. Amateur d'outillage divers, j'en possède un. Dans ce cas d'imitation de vieux bronze, je recherche une irrégularité de teinte qui se crée plus facilement au pinceau qu'à l'aérographe.

Avancement :

Un Gribeauval de 12 en 3D et en résine C0111

Un Gribeauval de 12 en 3D et en résine C0210


Bernard

_______________________________________________
Tout a une fin, sauf la banane qui en a deux.
Bernard HUC
Bernard HUC
Admin

Messages : 1530
Date d'inscription : 25/05/2010
Localisation : Cagnes sur mer près de Nice

G. Delacroix, radiau, a.piot, Bern, J.LANCELLE, Fabio, Francis Graviou et aiment ce message

Revenir en haut Aller en bas

Un Gribeauval de 12 en 3D et en résine Empty Re: Un Gribeauval de 12 en 3D et en résine

Message  G. Delacroix Lun 26 Juil 2021 - 15:02

Joli, c'est un canon qui a vécu.

Un Gribeauval de 12 en 3D et en résine 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9646
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Un Gribeauval de 12 en 3D et en résine Empty Re: Un Gribeauval de 12 en 3D et en résine

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 7 1, 2, 3, 4, 5, 6, 7  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
