Modèle de La Belle, en 3D par B. Huc - Page 3 Empty Re: Modèle de La Belle, en 3D par B. Huc

Message  Albatros Mar 3 Sep 2019 - 18:24

Modèle de La Belle, en 3D par B. Huc - Page 3 2780229832
OK, mais comme il est dit depuis le début, on ne joue pas dans les mêmes cours quant aux imprimantes,
mais aussi pas dans leurs mêmes prix d' acquisition. Nos petites poches, tout en étant bien personnelles,
ne sont pas aussi profondes et bien garnies que celles d'une "grosse boîte".
On fait avé skon peut Sad

Albatros

Messages : 558
Date d'inscription : 24/05/2010

Revenir en haut Aller en bas

Modèle de La Belle, en 3D par B. Huc - Page 3 Empty Re: Modèle de La Belle, en 3D par B. Huc

Message  Guillaume Mar 3 Sep 2019 - 20:59

promis demain je vous envoie deux trois photos d'objets imprimés avec une photon.
Des spécialistes de l'UV, dans le monde on doit être une 100aine. En France, 15..de ces 15 des spécialisés en 3D, on doit être 2, de ces 2 y en a 1 sur le forum. Profitez-en plutôt que de me prendre de haut.

Guillaume

Messages : 183
Date d'inscription : 31/05/2010
Localisation : Avrigny 60190

Revenir en haut Aller en bas

Modèle de La Belle, en 3D par B. Huc - Page 3 Empty Re: Modèle de La Belle, en 3D par B. Huc

Message  Albatros Mar 3 Sep 2019 - 22:48

..... Hé ben voilà.
Et avec en plus les références de la résine utilisée et les coordonnées
du ou des fournisseurs ; tout le monde sera content et ça fera marcher
le commerce.
On attend que ça nous : les bonnes infos qui font avancer le schmilblick
et nous permettent de progresser.
Albatros
Albatros

Messages : 558
Date d'inscription : 24/05/2010

Revenir en haut Aller en bas

Modèle de La Belle, en 3D par B. Huc - Page 3 Empty Re: Modèle de La Belle, en 3D par B. Huc

Message  Pierre Rouanne Mar 3 Sep 2019 - 23:10

Guillaume,
Ne pense pas que Bernard ou Albatros te prennent de haut, le médecin de campagne aime bien que le spécialiste lui explique, ses connaissance de base lui permettent de comprendre, il faut que tu acceptes d'être un peu plus explicite.

Pierre
Pierre Rouanne
Pierre Rouanne

Messages : 5859
Date d'inscription : 21/05/2010
Localisation : Le Roc St André 56460

http://pagesperso-orange.fr/pierre.rouanne/

Revenir en haut Aller en bas

Modèle de La Belle, en 3D par B. Huc - Page 3 Empty Re: Modèle de La Belle, en 3D par B. Huc

Message  Carrick Mer 4 Sep 2019 - 1:47


De grâce, Guppy, centre-toi sur ce que tu connais.

Ton texte sur les techniques des doreurs est un salmigondis inextricable

qui ne peut que mener le néophyte à la patouille.
Carrick
Carrick

Messages : 3842
Date d'inscription : 23/05/2010
Localisation : Plougastel

Revenir en haut Aller en bas

Modèle de La Belle, en 3D par B. Huc - Page 3 Empty Re: Modèle de La Belle, en 3D par B. Huc

Message  Bernard HUC Mer 4 Sep 2019 - 7:58

Et avec en plus les références de la résine utilisée

Et surtout les temps de cuisson pour une puissance donnée.

Bernard

_______________________________________________
Tout a une fin, sauf la banane qui en a deux.
Bernard HUC
Bernard HUC
Admin

Messages : 1378
Date d'inscription : 25/05/2010
Localisation : Cagnes sur mer près de Nice

Revenir en haut Aller en bas

Modèle de La Belle, en 3D par B. Huc - Page 3 Empty Re: Modèle de La Belle, en 3D par B. Huc

Message  Bernard HUC Jeu 2 Jan 2020 - 17:57

Bonjour,

Pour le nouvel an j'ai fait une image du fanal de la Belle en 3D. Sous un autre angle :

Modèle de La Belle, en 3D par B. Huc - Page 3 Fanal_11

Avant de passer aux choses sérieuses (l'impression en résine ...) je me pose 2 questions de détails:

1) JB dessine son fanal vue de dessus avec les croisillons horizontaux de forme circulaire :

Modèle de La Belle, en 3D par B. Huc - Page 3 Fanal_14

N'étaient-ils pas plutôt comme un polygone à 16 cotés :

Modèle de La Belle, en 3D par B. Huc - Page 3 Fanal_13

Voire comme un octogone :

Modèle de La Belle, en 3D par B. Huc - Page 3 Fanal_12


2) le verre était-il comme celui de l'Hermione que j'ai plus ou moins imité ou simplement tout plat.

Modèle de La Belle, en 3D par B. Huc - Page 3 Hermio10

Merci de vos réponses.

Bernard

_______________________________________________
Tout a une fin, sauf la banane qui en a deux.
Bernard HUC
Bernard HUC
Admin

Messages : 1378
Date d'inscription : 25/05/2010
Localisation : Cagnes sur mer près de Nice

Revenir en haut Aller en bas

Modèle de La Belle, en 3D par B. Huc - Page 3 Empty Re: Modèle de La Belle, en 3D par B. Huc

Message  G. Delacroix Jeu 2 Jan 2020 - 18:24

Pour la forme, il me semble que le cercle est la forme la plus simple à réaliser mais il est vrai incompatible ou quasiment avec l'implantation du "vitrage". A moins de créer des gouttières suffisamment larges pour recevoir les "vitres" puis mastiquer ensuite.
Tu as certainement remarqué les guillemets car ces "vitres" sont réalisées en corne déroulée puis affinée, surtout à l'époque de La Belle. Cette corne donne un"vitrage" marron clair et certainement veiné.

Modèle de La Belle, en 3D par B. Huc - Page 3 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9161
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Modèle de La Belle, en 3D par B. Huc - Page 3 Empty Re: Modèle de La Belle, en 3D par B. Huc

Message  Bernard HUC Jeu 2 Jan 2020 - 18:48

en corne déroulée

Et pourquoi en corne et pas en verre ?

_______________________________________________
Tout a une fin, sauf la banane qui en a deux.
Bernard HUC
Bernard HUC
Admin

Messages : 1378
Date d'inscription : 25/05/2010
Localisation : Cagnes sur mer près de Nice

Revenir en haut Aller en bas

Modèle de La Belle, en 3D par B. Huc - Page 3 Empty Re: Modèle de La Belle, en 3D par B. Huc

Message  Albatros Jeu 2 Jan 2020 - 20:05

Modèle de La Belle, en 3D par B. Huc - Page 3 2780229832
Because Cheaper (- cher) ???? ;
- A moins que ce soit pour une facilité de mise en forme si chaque lentille était galbée "en cuillère" ;
le fait de faire bouillir la corne permettant cette mise en forme ???

PS : Meilleurs voeux de Bonne Année 2020 santa
Albatros
Albatros

Messages : 558
Date d'inscription : 24/05/2010

Revenir en haut Aller en bas

Modèle de La Belle, en 3D par B. Huc - Page 3 Empty Re: Modèle de La Belle, en 3D par B. Huc

Message  Carrick Jeu 2 Jan 2020 - 23:58


Bonjour

Rond de verre sur plomb - fin XIVème

Verre soufflé en tuyau long, coupé aux deux bouts puis fendu en long, déroulé à plat - fin XVIIème/début XVIIIème
Carrick
Carrick

Messages : 3842
Date d'inscription : 23/05/2010
Localisation : Plougastel

Revenir en haut Aller en bas

Modèle de La Belle, en 3D par B. Huc - Page 3 Empty Re: Modèle de La Belle, en 3D par B. Huc

Message  G. Delacroix Ven 3 Jan 2020 - 8:57

Bonjour,

Certainement André mais là, il s'agit bien de fanaux vitrés en corne.
Dans quel but ? Je l'ignore mais probablement dans une logique économique à une époque (fin XVIIe) où le verre était compliqué à obtenir donc probablement trop cher pour être utilisé dans un simple fanal. Il ne faut pas oublier le nombre important de fanaux (de poupe mais également tous les autres présents dans les navires) que la marine doit fournir.
Un exemple ici : http://cabinet-merveilleux.over-blog.com/article-fanal-d-equipage-fenetres-en-corne-72238683.html

Modèle de La Belle, en 3D par B. Huc - Page 3 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9161
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Modèle de La Belle, en 3D par B. Huc - Page 3 Empty Re: Modèle de La Belle, en 3D par B. Huc

Message  Bernard HUC Ven 3 Jan 2020 - 9:07

Finalement, la corne c'était le plexiglas de l'époque en moins transparent.

_______________________________________________
Tout a une fin, sauf la banane qui en a deux.
Bernard HUC
Bernard HUC
Admin

Messages : 1378
Date d'inscription : 25/05/2010
Localisation : Cagnes sur mer près de Nice

Revenir en haut Aller en bas

Modèle de La Belle, en 3D par B. Huc - Page 3 Empty Re: Modèle de La Belle, en 3D par B. Huc

Message  J.Guydal Ven 3 Jan 2020 - 9:56

G. Delacroix a écrit:Bonjour,

Certainement André mais là, il s'agit bien de fanaux vitrés en corne.
Dans quel but ? Je l'ignore mais probablement dans une logique économique à une époque (fin XVIIe) où le verre était compliqué à obtenir donc probablement trop cher pour être utilisé dans un simple fanal.

Modèle de La Belle, en 3D par B. Huc - Page 3 522816
.                   Bonjour à vous. La réponse possible ne serait elle pas dans la différence  physique  entre ces deux matières? L’une ne résistant pas aux chocs comme le verre dans le contexte maritime aux mouvements agités( risques d’incendies) contre une matière résistante à toute épreuve?


Dernière édition par J.Guydal le Ven 3 Jan 2020 - 10:51, édité 2 fois (Raison : Ajout : (risques d’incendies))
J.Guydal
J.Guydal

Messages : 419
Date d'inscription : 06/04/2018
Localisation : Brest

Revenir en haut Aller en bas

Modèle de La Belle, en 3D par B. Huc - Page 3 Empty Re: Modèle de La Belle, en 3D par B. Huc

Message  G. Delacroix Ven 3 Jan 2020 - 10:43

Il est certains que la corne doit mieux résister que le verre aux déflagrations dans les batteries.

Modèle de La Belle, en 3D par B. Huc - Page 3 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9161
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Modèle de La Belle, en 3D par B. Huc - Page 3 Empty Re: Modèle de La Belle, en 3D par B. Huc

Message  Michel Saunier Ven 3 Jan 2020 - 11:12

On trouve de la corne en plaques de différentes épaisseurs et teintes. Il doit être possible de réduire ces épaisseurs .

https://www.cornibus.fr/billets/matière-première/corne-en-plaque/
Michel Saunier
Michel Saunier

Messages : 7949
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Modèle de La Belle, en 3D par B. Huc - Page 3 Empty Re: Modèle de La Belle, en 3D par B. Huc

Message  Bernard HUC Dim 5 Jan 2020 - 15:21

Bonjour,

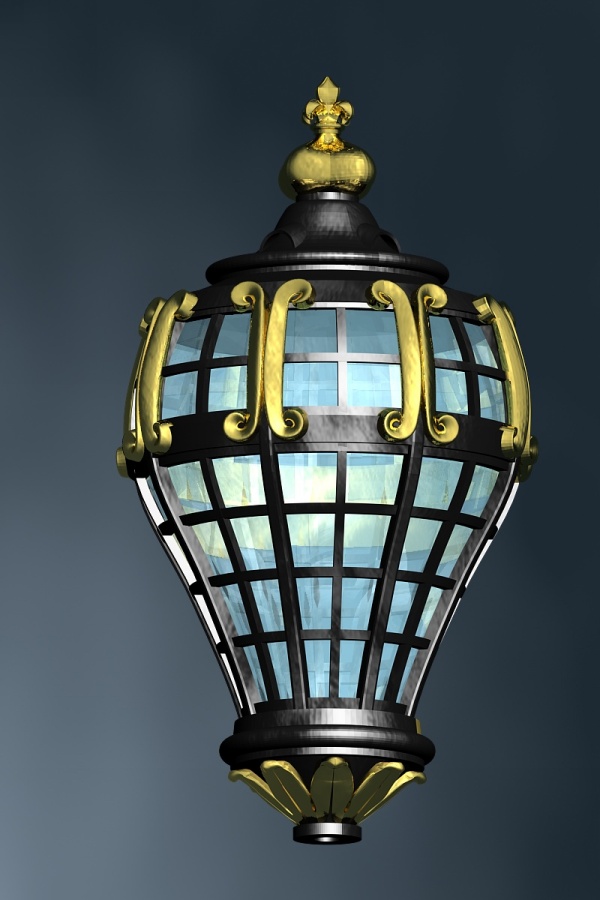

Comme d'habitude d'abord modélisation 3D , choix de la peinture et préparation des support d'impression :

Modèle de La Belle, en 3D par B. Huc - Page 3 Fan_0410

Modèle de La Belle, en 3D par B. Huc - Page 3 Fan_0110

Dans le logiciel de tranchage prêt pour l'impression :

Modèle de La Belle, en 3D par B. Huc - Page 3 Fan_0910

L'impression au sortir de la machine :

Modèle de La Belle, en 3D par B. Huc - Page 3 Fan_0310

Les objets peints, j'aime bien mes petites fleurs de lys 3d (3mm de haut) sur le chapiteau :

Modèle de La Belle, en 3D par B. Huc - Page 3 Fan_0510

Modèle de La Belle, en 3D par B. Huc - Page 3 Fan_0811

Et pour ceux qui croient encore qu'il suffit d'appuyer sur un bouton, quelques essais foireux :

Modèle de La Belle, en 3D par B. Huc - Page 3 Fan_0611

Et voila pour la modique somme de travail d'environ 40 heures .

Bernard

_______________________________________________
Tout a une fin, sauf la banane qui en a deux.
Bernard HUC
Bernard HUC
Admin

Messages : 1378
Date d'inscription : 25/05/2010
Localisation : Cagnes sur mer près de Nice

Revenir en haut Aller en bas

Modèle de La Belle, en 3D par B. Huc - Page 3 Empty Re: Modèle de La Belle, en 3D par B. Huc

Message  Michel M Dim 5 Jan 2020 - 16:03

Bonjour,

C'est superbement bien réalisé. Bien sur cela implique une bonne maitrise de la modélisation 3D et le matériel adéquat.
Michel
Michel M
Michel M

Messages : 289
Date d'inscription : 29/05/2010
Localisation : Viviers

Revenir en haut Aller en bas

Modèle de La Belle, en 3D par B. Huc - Page 3 Empty Re: Modèle de La Belle, en 3D par B. Huc

Message  Pierre Blanc Dim 5 Jan 2020 - 16:05

Bonjour.
J'aurais à faire ce genre de chose avec une méthode classique j'en aurais certainement pour beaucoup plus que 40h. Il n'est pas sur que le résultat serait au niveau de celui que tu obtiens. Quelle matière utilises-tu pour simuler les vitres?
Pierre Blanc
Pierre Blanc

Messages : 3501
Date d'inscription : 24/05/2010
Localisation : Juvignac (34)

Revenir en haut Aller en bas

Modèle de La Belle, en 3D par B. Huc - Page 3 Empty Re: Modèle de La Belle, en 3D par B. Huc

Message  Pierre Rouanne Dim 5 Jan 2020 - 16:11

Les vitres font penser à du papier calque.
C'est bluffant.

Pierre
Pierre Rouanne
Pierre Rouanne

Messages : 5859
Date d'inscription : 21/05/2010
Localisation : Le Roc St André 56460

http://pagesperso-orange.fr/pierre.rouanne/

Revenir en haut Aller en bas

Modèle de La Belle, en 3D par B. Huc - Page 3 Empty Re: Modèle de La Belle, en 3D par B. Huc

Message  gérard 2 Dim 5 Jan 2020 - 16:18

y m'énerve, y m'énerve !!!!! study study study
Gérard
gérard 2
gérard 2

Messages : 4558
Date d'inscription : 25/05/2010
Localisation : Saint Memmie 51470

http://www.chenivessemaquettes.fr

Revenir en haut Aller en bas

Modèle de La Belle, en 3D par B. Huc - Page 3 Empty Re: Modèle de La Belle, en 3D par B. Huc

Message  Bernard HUC Dim 5 Jan 2020 - 16:48

y m'énerve, y m'énerve

Calmes toi Gérard, c'est pas bon pour la santé.
Les vitres sont en résine transparente dépolie. On en voit dans les boites à chutes.

Bernard

_______________________________________________
Tout a une fin, sauf la banane qui en a deux.
Bernard HUC
Bernard HUC
Admin

Messages : 1378
Date d'inscription : 25/05/2010
Localisation : Cagnes sur mer près de Nice

Revenir en haut Aller en bas

Modèle de La Belle, en 3D par B. Huc - Page 3 Empty Re: Modèle de La Belle, en 3D par B. Huc

Message  Olivier Gatine Dim 5 Jan 2020 - 16:49

Très très intéressant.

A quelle échelle sont les exemples que tu présentes ?
Ou plus directement: quel est l'exemple au 1/24ème ?
Olivier Gatine
Olivier Gatine

Messages : 389
Date d'inscription : 29/05/2010

http://olivier.gatine.free.fr

Revenir en haut Aller en bas

Modèle de La Belle, en 3D par B. Huc - Page 3 Empty Re: Modèle de La Belle, en 3D par B. Huc

Message  Bernard HUC Dim 5 Jan 2020 - 16:56

Ou plus directement: quel est l'exemple au 1/24ème ?

Le gros est au 1/24, le petit au 1/36.

Bernard

_______________________________________________
Tout a une fin, sauf la banane qui en a deux.
Bernard HUC
Bernard HUC
Admin

Messages : 1378
Date d'inscription : 25/05/2010
Localisation : Cagnes sur mer près de Nice

Revenir en haut Aller en bas

Modèle de La Belle, en 3D par B. Huc - Page 3 Empty Re: Modèle de La Belle, en 3D par B. Huc

Message  Michel Saunier Dim 5 Jan 2020 - 16:59

Superbe, mais comme pierre je crois qu'il me faudra beaucoup plus de 40h...et encore si j'arrive à faire ! C'est a te dégouter de ton travail !
Bravo Bernard
Michel Saunier
Michel Saunier

Messages : 7949
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Modèle de La Belle, en 3D par B. Huc - Page 3 Empty Re: Modèle de La Belle, en 3D par B. Huc

Message  Bernard HUC Dim 5 Jan 2020 - 17:10

2 autres photos un peu plus penchées :

Modèle de La Belle, en 3D par B. Huc - Page 3 Fan_1010

Modèle de La Belle, en 3D par B. Huc - Page 3 Fan_1110

_______________________________________________
Tout a une fin, sauf la banane qui en a deux.
Bernard HUC
Bernard HUC
Admin

Messages : 1378
Date d'inscription : 25/05/2010
Localisation : Cagnes sur mer près de Nice

Revenir en haut Aller en bas

Modèle de La Belle, en 3D par B. Huc - Page 3 Empty Re: Modèle de La Belle, en 3D par B. Huc

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 3 sur 4 Précédent  1, 2, 3, 4  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
