Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  g.besson Mer 26 Jan 2011 - 19:26

Bonsoir,

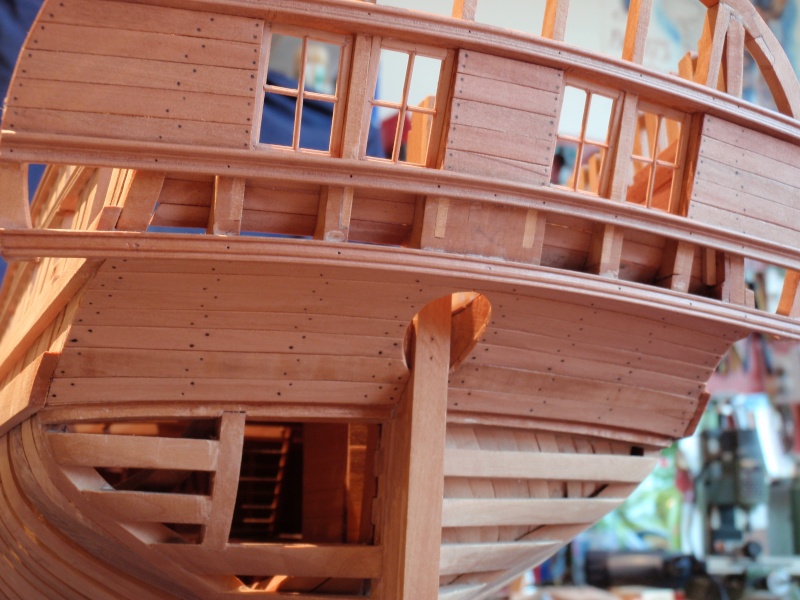

J'ai travaillé un peu sur le tableau arrière, les lisses moulurées sont en place, bordage à suivre :

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 Tablea10


un premier essai de réalisation de fenêtre non concluant :

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 Chassi10


g.besson

Messages : 1644
Date d'inscription : 23/05/2010

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  Pierre Blanc Mer 26 Jan 2011 - 21:32

Bonsoir.
Quelle est le problème sur cette fenêtre?
Pierre Blanc
Pierre Blanc

Messages : 3503
Date d'inscription : 24/05/2010
Localisation : Juvignac (34)

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  Francis Jonet Mer 26 Jan 2011 - 22:06

Oui, bonne question.

Francis.
Francis Jonet
Francis Jonet
Modérateur

Messages : 7960
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  Michel Saunier Mer 26 Jan 2011 - 23:41

Il manque le double vitrage Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 450410
Michel Saunier
Michel Saunier

Messages : 7969
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  gérard 2 Jeu 27 Jan 2011 - 6:56

Bonjour,
Gérard, les fenêtres monobloc, tu connais ?
Gérard
gérard 2
gérard 2

Messages : 4564
Date d'inscription : 25/05/2010
Localisation : Saint Memmie 51470

http://www.chenivessemaquettes.fr

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  matiz Jeu 27 Jan 2011 - 8:15

peut-être l'assemblage du profil mouluré, sans angle Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 522816
matiz
matiz

Messages : 2243
Date d'inscription : 23/06/2010
Localisation : Pisa

http://www.modarsenaval.com/Vascello%20da%2074%20cannini-%20Tizi

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  g.besson Jeu 27 Jan 2011 - 9:10

gérard 2 a écrit:Bonjour,
Gérard, les fenêtres monobloc, tu connais ?
Gérard

bonjour Gérard,

j'avais bien pensé au monobloc mais c'est une solution que je n'ai pas retenue "pour le moment"....
g.besson
g.besson

Messages : 1644
Date d'inscription : 23/05/2010
Localisation : Saint Hilaire d'Estissac 24140

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  Invité Jeu 27 Jan 2011 - 11:04

Bonjour Gérard,
Cesse de faire l'enfant et dis-nous plutôt ce qui ne te conviens pas!
Bien amicalement
François
PS: le rainurage du petit bois, ça serait pas de l'enculage de mouches!

Invité
Invité


Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  g.besson Jeu 27 Jan 2011 - 18:56

Bonjour


Il y a un peu de désaffleur sur un petit bois et, dans cette section, ce n'est pas rattrapable ! Sad
g.besson
g.besson

Messages : 1644
Date d'inscription : 23/05/2010
Localisation : Saint Hilaire d'Estissac 24140

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  G. Delacroix Jeu 27 Jan 2011 - 19:13

Pour ceux qui, comme moi, ne connaissent pas ce mot, je m'endormirai moins bête Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 450410 :
Désaffleur : décalage entre deux pièces après un assemblage.
Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9173
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  Michel Saunier Jeu 27 Jan 2011 - 19:35

Ouai, ne serait-ce pas du pinaillage ?
Montres-nous cette fenêtre sous un angle où nous serons moins bêtes en voyant ce "désaffleur" Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 522816 Je parle pour moi surtout Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 450410
Michel Saunier
Michel Saunier

Messages : 7969
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  Wpatrick Jeu 27 Jan 2011 - 20:54

Bonjour

Vu le désaffleur de la fenêtre , le modèle se fâne automatiquement .

Une chose est certaine , c'est que maintenant le verbe désaffleurer va fleurir sur de nombreux "post".

Je la trouvais plutôt bien faite cette fenêtre ,et l'écart à vrai dire on ne le voit pas ...

patrick
Wpatrick
Wpatrick

Messages : 2191
Date d'inscription : 25/05/2010
Localisation : Lille

http://www.arthur-molle.fr/

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  Pierre Rouanne Jeu 27 Jan 2011 - 21:46

Alain Pichenet aurait-il trouvé un remplaçant ?

Pierre
Pierre Rouanne
Pierre Rouanne

Messages : 5868
Date d'inscription : 21/05/2010
Localisation : Le Roc St André 56460

http://pagesperso-orange.fr/pierre.rouanne/

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  Sylvain G Ven 28 Jan 2011 - 9:01

Bonjour
ben là je suis très bête
desaffleur: OK
fenêtre monobloc: Suspect avec une seule vitre? une simple planche? ouverture bouchée avec des parpaings pour éviter les squats ?
SG
Sylvain G
Sylvain G

Messages : 295
Date d'inscription : 25/05/2010
Localisation : Toulouse

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  Moussaillon Ven 28 Jan 2011 - 9:10

Sylvain G a écrit: Bonjour
desaffleur: OK
fenêtre monobloc: Suspect avec une seule vitre? une simple planche? ouverture bouchée avec des parpaings pour éviter les squats ?
Je me sens largué moi aussi. Ce forum atteint des sommets en nous faisant bénéficier d'un cours de sémantique.
Attendons la suite.
Moussaillon
Moussaillon

Messages : 281
Date d'inscription : 25/05/2010
Localisation : Quimper

http://marinemodelisme.blogspot.com/

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  gérard 2 Ven 28 Jan 2011 - 9:16

Bonjour,
voilà un panneau monobloc (rien à voir avec l'arsenal ; c'est une des ouvertures de la maquette "maisons à Reims" sur mon site )
Les montants font 0,7 mm d'épaisseur, ainsi que les barres transversales, avec la fibre du bois transversale. Là, c'est brut d'usinage.
Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 Panneau

Gérard
gérard 2
gérard 2

Messages : 4564
Date d'inscription : 25/05/2010
Localisation : Saint Memmie 51470

http://www.chenivessemaquettes.fr

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  Pierre Rouanne Ven 28 Jan 2011 - 9:49

Pour faire des fenêtres en mono bloc il faut une fraiseuse, a la main c'est quasiment impossible surtout au 1/48 ou 1/72.

Pierre
Pierre Rouanne
Pierre Rouanne

Messages : 5868
Date d'inscription : 21/05/2010
Localisation : Le Roc St André 56460

http://pagesperso-orange.fr/pierre.rouanne/

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  gérard 2 Ven 28 Jan 2011 - 11:48

Bonjour,
Pierre, même à la fraiseuse ; c'est fait sur robot :
fraise de 0,8 mm, passes de 0,1 mm, avance de 4 mm/sec . Seuls moyens pour ne pas introduire d'efforts ; le double-face ne tient plus grand chose au final.
Gérard
gérard 2
gérard 2

Messages : 4564
Date d'inscription : 25/05/2010
Localisation : Saint Memmie 51470

http://www.chenivessemaquettes.fr

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  g.besson Ven 28 Jan 2011 - 19:32

sur les navires qui nous intéressent, les fenêtres sont trapézoïdales, donc avec la fraiseuse cela devient très lourd en manipulation pour du monobloc.

J'ai fraisé les profils de petits bois de section 1x1mm. Au niveau assemblage, j'ai encore des progrès à faire mais je ne désespère pas!
Il ne manquera plus que des vitrages épaisseur 1/10 de mm, et pour le masticage.....

La macro ne pardonne rien. L'oeil peut être satisfait et en regardant la photo affraid
Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 Fenatr10

Le châssis en situation ( la contrefeuillure n'est pas en place)
Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 Fenatr11
g.besson
g.besson

Messages : 1644
Date d'inscription : 23/05/2010
Localisation : Saint Hilaire d'Estissac 24140

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  Pierre Blanc Ven 28 Jan 2011 - 21:49

C'est sûr que la photo fait apparaître en gros des défauts qui sont souvent imperceptibles à l'oeil nu, l'assemblage des élements me semble correct. Le plus important, je crois, est l'ajustage du cadre avec l'ouverture et là ce n'est pas toujours facile.
Pierre Blanc
Pierre Blanc

Messages : 3503
Date d'inscription : 24/05/2010
Localisation : Juvignac (34)

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  gérard 2 Sam 29 Jan 2011 - 7:35

Bonjour,
Gérard, as-tu essayé les coupes à 45°, au scalpel, mais uniquement sur la partie feuillure ? Cela te permettrait de faciliter tes ajustements ???
Gérard
gérard 2
gérard 2

Messages : 4564
Date d'inscription : 25/05/2010
Localisation : Saint Memmie 51470

http://www.chenivessemaquettes.fr

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  g.besson Dim 30 Jan 2011 - 18:23

Bonsoir,

Sur les conseils de Gérard2, j'ai fait des encoches trapézoïdales pour recevoir les petits bois. Sur le cadre de la fenêtre ça va bien mais la jonction des petits bois reste problématique à cette échelle.
Je crois que je vais faire l'impasse à ce niveau et faire une entaille à mi-bois entre l'élément vertical et l'élément horizontal, à l'oeil nu, cela ne se voit pas trop.
Voilà le résultat :

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 Fenatr12

Maintenant, il reste le plus compliqué; aligner tout ces petits bois ! et là c'est pas gagné....
je vais persévérer!

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 Tablea10

g.besson
g.besson

Messages : 1644
Date d'inscription : 23/05/2010
Localisation : Saint Hilaire d'Estissac 24140

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  Bernard HUC Dim 30 Jan 2011 - 18:49

Je réfléchis aussi à la fabrication de ces fenêtres un peu courbes dans 2 axes.
Je pense que vais adapter la technique de J.Maillières sur son site.

http://sites.google.com/site/fleuronatelier/Home/chassis-de-fenetre

_______________________________________________
Tout a une fin, sauf la banane qui en a deux.
Bernard HUC
Bernard HUC
Admin

Messages : 1378
Date d'inscription : 25/05/2010
Localisation : Cagnes sur mer près de Nice

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  g.besson Dim 30 Jan 2011 - 20:14

Bernard HUC a écrit:Je réfléchis aussi à la fabrication de ces fenêtres un peu courbes dans 2 axes.
Je pense que vais adapter la technique de J.Maillières sur son site.

http://sites.google.com/site/fleuronatelier/Home/chassis-de-fenetre

Bonsoir Bernard,

La technique de JM est parfaite pour des fenêtres à multi petits-bois, dans mon cas, il suffit, "en théorie", de centrer celui-ci dans chaque axe.
Sauf que, la perfection étant très loin d'habiter mon atelier, les petits écarts de côtes font que ces p...ns de petits bois ne s'alignent pas.
Mais bon, j'ai réfléchi à une technique que je vais mettre en application très rapidement. Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 522816
g.besson
g.besson

Messages : 1644
Date d'inscription : 23/05/2010
Localisation : Saint Hilaire d'Estissac 24140

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  EricLem Dim 30 Jan 2011 - 22:02

La seule chose importante, c'est que les petits bois des fenêtres se suivent bien en ligne, et ne montrent pas de ligne brisée lorsqu'elles seront toutes montées, c'est ce que l'on verra une fois la maquette finie.
EricLem
EricLem

Messages : 2737
Date d'inscription : 27/05/2010
Localisation : Quimper

http://pagesperso-orange.fr/maquettes-marine/Index.html

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  g.besson Dim 30 Jan 2011 - 22:20

EricLem a écrit:La seule chose importante, c'est que les petits bois des fenêtres se suivent bien en ligne, et ne montrent pas de ligne brisée lorsqu'elles seront toutes montées, c'est ce que l'on verra une fois la maquette finie.

Eh oui, c'est pourquoi je vais fabriquer les cadres, les maintenir en face extérieure des ébrasements et tracer avec une latte ayant la bonne courbure la position des petits bois "horizontaux". Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 522816
g.besson
g.besson

Messages : 1644
Date d'inscription : 23/05/2010
Localisation : Saint Hilaire d'Estissac 24140

Revenir en haut Aller en bas

Modèle "le Gros-Ventre" au 1/36 par G.Besson - Page 2 Empty Re: Modèle "le Gros-Ventre" au 1/36 par G.Besson

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 33 Précédent  1, 2, 3 ... 17 ... 33  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
