"Le Bonhomme Richard" de Lanig au 1/48ème

Message  Lanig le Dim 25 Déc 2016 - 18:03

Bonjour,

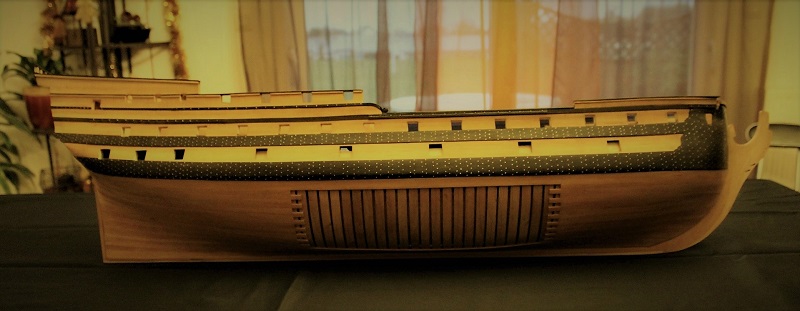

Voici quelques photos de ma version du BR. Pour faire rapidement l'historique de mon projet (arrêté pendant quelques années) c'est un modèle en charpente simplifié, les couples en merisier sous coupés dans la masse juste en deux parties. Tout le reste du bateau est en poirier, ébène et buis.
Je travaille actuellement sur la pose des clous, en 0.8mm sur les parties en ébène et en fil de 0.5 pour le reste de la coque et des ponts.
A bientôt




Alain
avatar
Lanig

Messages : 159
Date d'inscription : 10/11/2016
Localisation : Avranches. Normandie

Revenir en haut Aller en bas

Re: "Le Bonhomme Richard" de Lanig au 1/48ème

Message  Bucintoro le Dim 25 Déc 2016 - 21:27

Très beau modèle ! J'aime beaucoup la façon que vous avez utilisé pour laisser ouverte la charpente !
avatar
Bucintoro

Messages : 106
Date d'inscription : 07/11/2010
Localisation : Mexique

Revenir en haut Aller en bas

Re: "Le Bonhomme Richard" de Lanig au 1/48ème

Message  Francis Jonet le Lun 26 Déc 2016 - 11:35

C'est une bonne idée.
Cependant, avec cette façon le rythme du bordage n'est pas réaliste : les écarts ne sont jamais superposés à moins de quatre virures d'intervalle sur une même membrure.
avatar
Francis Jonet

Messages : 5579
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

Re: "Le Bonhomme Richard" de Lanig au 1/48ème

Message  Lanig le Lun 26 Déc 2016 - 13:25

Bonjour,
Je suis bien d'accord avec vous Francis, mais j'ai fait cela plus dans l'idée d'un découpage, que de bordages non posés.
Maintenant comme je l'ai dit avant, c'est un modèle un peu simpliste sur certain points.
Smile
avatar
Lanig

Messages : 159
Date d'inscription : 10/11/2016
Localisation : Avranches. Normandie

Revenir en haut Aller en bas

Re: "Le Bonhomme Richard" de Lanig au 1/48ème

Message  galimberti alberto le Lun 26 Déc 2016 - 13:30

Bel lavoro Lanig, molto gradevole da vedere.
**************
Beau travail Lanig, très agréable à voir.
avatar
galimberti alberto

Messages : 310
Date d'inscription : 06/01/2012
Localisation : cabiate 22060 italia

Revenir en haut Aller en bas

Re: "Le Bonhomme Richard" de Lanig au 1/48ème

Message  Lanig le Mar 27 Déc 2016 - 14:11

Merci Alberto Very Happy
avatar
Lanig

Messages : 159
Date d'inscription : 10/11/2016
Localisation : Avranches. Normandie

Revenir en haut Aller en bas

Re: "Le Bonhomme Richard" de Lanig au 1/48ème

Message  G. Delacroix le Mar 27 Déc 2016 - 16:10

Ce modèle est plaisant à voir, les clous sont peut-être un peu gros mais bon...

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
avatar
G. Delacroix
Admin

Messages : 6463
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Re: "Le Bonhomme Richard" de Lanig au 1/48ème

Message  Lanig le Dim 1 Jan 2017 - 19:54

C'est vrai que les clous font trop gros, c'est pourtant du fil de 0.8 et je suis en 0.5 sur le poirier. J'aurai mieux fait de faire tous en 0.5 Sad .
J'ai appliqué une légère teinte sur l’ébène pour faire briller moins les clous.
Le reste de la coque avance petit à petit, il y a quand même quelques clous sur un bête comme ça:shock:



Alain
avatar
Lanig

Messages : 159
Date d'inscription : 10/11/2016
Localisation : Avranches. Normandie

Revenir en haut Aller en bas

Genèse

Message  Lanig le Mar 3 Jan 2017 - 21:50

Bonsoir,

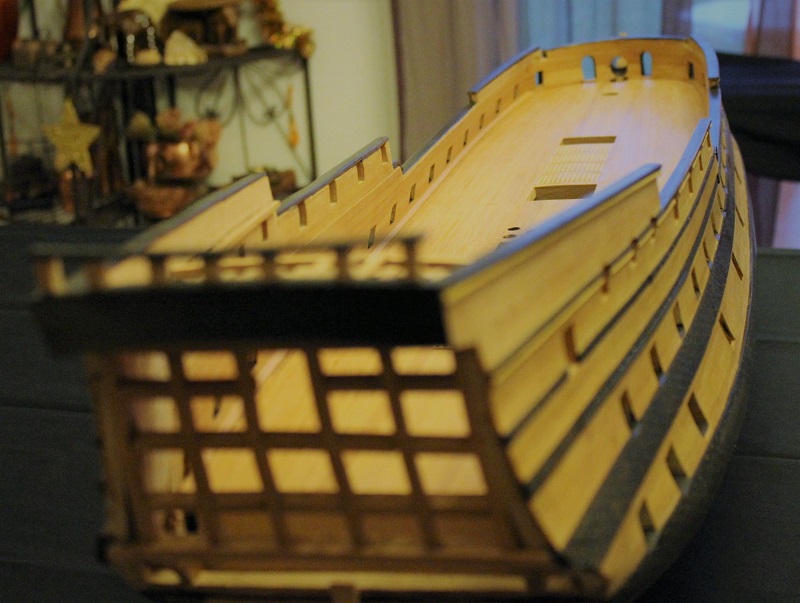

Voici quelques anciennes photos du début de la construction.











Voilà le bateau juste avant que j’abandonne le projet en 2012.
Le bateau devait partir à la déchèterie à la fermeture de mon entreprise et la séparation de ma maison, mais c’est ma femme qui m’a dissuadé de la faire à l’époque.
Elle n'est peut-être plus aussi ravie maintenant que je passe trop de temps dessus Razz
Mais c'est redevenu un plaisir de continuer
Alain
avatar
Lanig

Messages : 159
Date d'inscription : 10/11/2016
Localisation : Avranches. Normandie

Revenir en haut Aller en bas

Re: "Le Bonhomme Richard" de Lanig au 1/48ème

Message  Francis Jonet le Mar 3 Jan 2017 - 22:35

Tu aurais fait une belle connerie de mettre ça à la poubelle.
avatar
Francis Jonet

Messages : 5579
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

Re: "Le Bonhomme Richard" de Lanig au 1/48ème

Message  Lanig le Mer 4 Jan 2017 - 16:27

Tu vas pas me croire, mais quelques part c'est un peu grâce à toi Francis. J'avais vendu pratiquement tout mes bouquins et mon outillage y compris la monographie du BR, mais j'avais gardé ton livre "Accastillage et gréement du modèle réduit d'un vaisseau de 74 canons", excellent guide sur lequel j'étais tombé il y a quelques mois, et qui m'a donné envie de reprendre.
J'ai depuis racheté du meilleur matos, seul bémol la monographie que j'ai trouvé d'occasion en état neuf, mais en anglais (information que le vendeur n'a pas trouvé bon de préciser).Crying or Very sad
avatar
Lanig

Messages : 159
Date d'inscription : 10/11/2016
Localisation : Avranches. Normandie

Revenir en haut Aller en bas

Re: "Le Bonhomme Richard" de Lanig au 1/48ème

Message  Francis Jonet le Mer 4 Jan 2017 - 18:12

Heureux de savoir que mon bouquin a sauvé quelques bouts de bois sunny
avatar
Francis Jonet

Messages : 5579
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

Poupe

Message  Lanig le Mer 18 Jan 2017 - 10:49

Bonjour,
Je laisse un peu de coté les clous pour travailler sur la poupe.
J'ai un problème de compréhension de plan concernant les bouteilles (excusez mon manque de vocabulaire spécifique, mais je n'ai plus d'ouvrages sur le sujet, et le livret de la mono est en anglais).
Je pence avoir déterminé les grandes lignes, mais je ne visualise pas la pièce "c". J'ai rajouté sur la vue de coté la courbe que j'appelle "D" par déduction mais je ne suis pas certain Rolling Eyes
Merci de m'éclairer de vos lumières.


 Alain
avatar
Lanig

Messages : 159
Date d'inscription : 10/11/2016
Localisation : Avranches. Normandie

Revenir en haut Aller en bas

Re: "Le Bonhomme Richard" de Lanig au 1/48ème

Message  Francis Jonet le Mer 18 Jan 2017 - 11:37

Je ne possède pas les plans de ce navire, je ne le connais pas non plus précisément. Mais cette pièce est sans ambiguïté l'image, au même niveau que la pièce B, du tracé de la galerie qui se prolonge sur tribord et bâbord. Ou, si tu préfère, l'emprise de la bouteille à ce niveau.
avatar
Francis Jonet

Messages : 5579
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

Re: "Le Bonhomme Richard" de Lanig au 1/48ème

Message  pollux le Mer 18 Jan 2017 - 13:31

On dirait le bord extérieur de la petite bouteille intérieur, si je puis dire. En sommes l'encombrement de la petite bouteille sur le plancher de la galerie.

Pour noyer le poisson, la partie droite est la muraille, le trait "b" le bord extérieur de la galerie et le "c" pointillé le bord extérieur de la petite bouteille. Donc le "c" représente la base de la petite bouteille.

avatar
pollux

Messages : 1203
Date d'inscription : 26/05/2010
Localisation : La Rochelle

Revenir en haut Aller en bas

Re: "Le Bonhomme Richard" de Lanig au 1/48ème

Message  j.mail. le Mer 18 Jan 2017 - 13:51

Bonjour,
Je me souviens avoir eu beaucoup de difficultés pour comprendre le positionnement de ces différents plans. L'important est de placer  la sole supérieure et celle niveau galerie. Ci-joint une photo qui pourra peut-être vous aider.


avatar
j.mail.

Messages : 253
Date d'inscription : 25/05/2010
Localisation : Hautes Pyrénées

http://modelisme.arsenal.free.fr/jacquesmailliere/index.html

Revenir en haut Aller en bas

Re: "Le Bonhomme Richard" de Lanig au 1/48ème

Message  Michel Saunier le Mer 18 Jan 2017 - 14:40

J'ai eu la même difficulté à bien comprendre la structure et les positionnements de la charpente de la bouteille du SR, avec pour seules données les dessins de Berain et leurs défauts de proportions et d'alignement avec la poupe. Par contre par simplicité j'ai amalgamé charpente et décors. Au moins six essais avant d'arriver à quelque chose d'assez correct.
avatar
Michel Saunier

Messages : 5406
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Re: "Le Bonhomme Richard" de Lanig au 1/48ème

Message  G. Delacroix le Mer 18 Jan 2017 - 14:59

Dans la mono, il est précisé ceci :

a : sole inférieure au dessus des culs de lampe -> donc bas de la (grosse) bouteille
b : sole au niveau de la galerie -> sole correspondant au plancher de la galerie donc au "toit" de la (grosse) bouteille.
c : section au niveau de l'appui de la balustrade -> c'est sa projection que l'on retrouve sur la sole b ce qui en donne la position, ce n'est donc pas la section basse de la petite partie de la bouteille mais une coupe intermédiaire. Si c'était la partie basse de cette bouteille, cette dernière serait de forme constante (ou parallèle) or on voit bien qu'elle s'évase vers le bas.
d : sole supérieure au niveau dessus baux dunette -> c'est donc le "toit" de la (petite) bouteille.


Il est étonnant que la lisse que vous avez nommée A ne soit pas dessinée.




_______________________________________________
Marine et Modélisme d'Arsenal... le site !
avatar
G. Delacroix
Admin

Messages : 6463
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Re: "Le Bonhomme Richard" de Lanig au 1/48ème

Message  Lanig le Mer 18 Jan 2017 - 17:59

D'abord je veux tous vous remercier pour vos remarques.
Merci j.mail. pour votre photo, j'avoue être un amateur de votre site et m'inspirer beaucoup de votre réalisation.
Si vous la permettez je vais reprendre votre photo pour expliquer mes déductions.
Merci aussi G. Delacroix pour votre aide (il faut vraiment que je me procure le livret en francais  Embarassed   si je trouve).
J’espère avoir bien compris vos remarque. Pour ma lisse "A" , je suis obligé de garder ma première représentation à défaut car c'est la partie la plus saillante de la vue du dessus.

Si cela est bon, je pense déterminer la basse de la petite bouteille.



Alain
avatar
Lanig

Messages : 159
Date d'inscription : 10/11/2016
Localisation : Avranches. Normandie

Revenir en haut Aller en bas

Re: "Le Bonhomme Richard" de Lanig au 1/48ème

Message  G. Delacroix le Mer 18 Jan 2017 - 18:30

Ça parait correct.
Il est vrai que le dessin la lisse A, même s'il n'est pas détaillé, est repérable sur le dessin d'ensemble.


_______________________________________________
Marine et Modélisme d'Arsenal... le site !
avatar
G. Delacroix
Admin

Messages : 6463
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Re: "Le Bonhomme Richard" de Lanig au 1/48ème

Message  Guppy88 le Mer 18 Jan 2017 - 19:42


Chef , je ne crois pas que la pièce C  soit base de l'appui de la balustrade, si on essaye de faire une projection cela ne correspond à rien de ce qui est dessiné.
J'ai un instant pensé que cela pouvait correspondre à la pièce qui vient au dessus du toit de la partie inférieure de la bouteille, celle qui, de profil, prolonge  visuellement la base du balcon dont le coin au niveau de l'étoile se projette convenablement sur la vue de dessus, mais ça ne correspond pas avec ce qui est dessiné après. la pièce orange  est trop mince au niveau de la lettre C.
Pour moi si c'était bien la trace sur le plancher  de l'appui des pièces de structure, elle devrait se trouver entre le contour bleu et la pièce  jaune (M) qui est censé représenter le prolongement de la main courante du balcon, pièce M
La base de la partie supérieure de la bouteille ne peut pas être plus petite que cete pièce M
J'ai découpé la vue de dessus pour l'aligner sur l'élévation bâbord, mais il reste encore des écarts entre les deux vues, comme on peut le constater pour la projection de la pièce jaune est trop courte il manque la partie en violet.
Mais je n'arrive pas à comprendre à quoi peut correspondre la pièce orange.

Gupy

Guppy88

Messages : 269
Date d'inscription : 26/05/2010

Revenir en haut Aller en bas

Re: "Le Bonhomme Richard" de Lanig au 1/48ème

Message  G. Delacroix le Mer 18 Jan 2017 - 20:04

Le commentaire de la pièce "c" est celui indiqué dans la monographie. C'est le commentaire de Jean Boudriot pour ce tracé mais c'est peut-être une erreur.
Cette monographie a trente ans cette année et la rigueur du tracé n'était pas celle que l'on pratique aujourd'hui.


_______________________________________________
Marine et Modélisme d'Arsenal... le site !
avatar
G. Delacroix
Admin

Messages : 6463
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Re: "Le Bonhomme Richard" de Lanig au 1/48ème

Message  j.mail. le Mer 18 Jan 2017 - 21:14

Bonsoir,
Voici mon interprétation. J'ai considéré la pièce C comme une surépaisseur rapportée sur le plancher de la galerie permettant l'appui des montants de la partie haute de la bouteille.
Explication en image.




avatar
j.mail.

Messages : 253
Date d'inscription : 25/05/2010
Localisation : Hautes Pyrénées

http://modelisme.arsenal.free.fr/jacquesmailliere/index.html

Revenir en haut Aller en bas

Re: "Le Bonhomme Richard" de Lanig au 1/48ème

Message  Francis Jonet le Mer 18 Jan 2017 - 22:38

Bien d'accord avec Jacques. C'est ce que je tente de dire plus haut (mal peut-être).
avatar
Francis Jonet

Messages : 5579
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

Re: "Le Bonhomme Richard" de Lanig au 1/48ème

Message  pollux le Jeu 19 Jan 2017 - 5:53

Moi aussi et tout aussi mal d'ailleurs... Bien que je ne pensais pas à une sur épaisseur mais juste à l'encombrement.
Mais comme le dit Gérard, c'est le texte de la mono, donc il vaut peut-être mieux écouter le texte et y voir une erreur de dessin.
avatar
pollux

Messages : 1203
Date d'inscription : 26/05/2010
Localisation : La Rochelle

Revenir en haut Aller en bas
