Enfléchures des haubans de bas-mats

Message  Olivier Bello le Dim 16 Jan - 9:36

Bonjour,
On sait que, en général, les enfléchures ne concernent pas le premier hauban qui reste libre. Pour le bas-mât d'artimon, en est-il de même? Ou bien est-il possible que le premier hauban ne soit concerné par l'extrémité des enfléchures que dans sa partie basse?
Merci à l'avance pour la réponse,
Amicalement,
Olivier.

Olivier Bello

Messages : 204
Date d'inscription : 25/05/2010
Localisation : Montbéliard

http://Arsenal-modelist.com

Revenir en haut Aller en bas

Re: Enfléchures des haubans de bas-mats

Message  Pierre Rouanne le Dim 16 Jan - 9:59

Page 147 tome III du 74



Pierre
avatar
Pierre Rouanne

Messages : 5018
Date d'inscription : 21/05/2010
Localisation : Le Roc St André 56460

http://pagesperso-orange.fr/pierre.rouanne/

Revenir en haut Aller en bas

Re: Enfléchures des haubans de bas-mats

Message  Olivier Bello le Dim 16 Jan - 13:22

Rebonjour,
Merci Pierre. Page 140 (III), il est dit que les enfléchures croisent tous les haubans du bas-mât d'artimon; sur la monographie du Boullongne, les dessins montrent la même chose, tout du moins dans la partie basse. Alors que penser, et surtout pour le haut du premier hauban?
Amicalement,
Olivier.

Olivier Bello

Messages : 204
Date d'inscription : 25/05/2010
Localisation : Montbéliard

http://Arsenal-modelist.com

Revenir en haut Aller en bas

Re: Enfléchures des haubans de bas-mats

Message  Huit Amis le Dim 16 Jan - 13:35

Pour la commodité du brasseyage des vergues ,le premier hauban est parfois ridé non pas par des caps de mouton mais par un palan plus aisé à mollir sous le vent à la demande .
avatar
Huit Amis

Messages : 253
Date d'inscription : 25/05/2010
Localisation : Brest

Revenir en haut Aller en bas

Re: Enfléchures des haubans de bas-mats

Message  Olivier Bello le Dim 16 Jan - 17:24

D'autre part, J. B. parle d'échelles de corde pour pouvoir atteindre la première enfléchure qui est assez haute. Pensez-vous qu'il s'agisse d'une simple corde à noeuds, ou d'une véritable échelle en corde? En existerait-il une représentation?
Merci à l'avance,
Amicalement,
Olivier.

Olivier Bello

Messages : 204
Date d'inscription : 25/05/2010
Localisation : Montbéliard

http://Arsenal-modelist.com

Revenir en haut Aller en bas

Re: Enfléchures des haubans de bas-mats

Message  Francis Jonet le Dim 16 Jan - 17:30

Bonsoir Olivier,
Si J.B. écrit "échelle de corde", ce ne peut être qu'une échelle de corde.
Elles devaient certainement être placées entre les canons liées à hauteur des premières enfléchures. C'est en tout cas ce que j'avais pensé à faire pour le 74 mais ne les ai pas réalisées.

Francis.
avatar
Francis Jonet

Messages : 6185
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

Re: Enfléchures des haubans de bas-mats

Message  Olivier Bello le Dim 16 Jan - 17:32

Merci Francis,
Peut-être existe-t-il d'autres avis sur la question?
Amicalement,
Olivier.

Olivier Bello

Messages : 204
Date d'inscription : 25/05/2010
Localisation : Montbéliard

http://Arsenal-modelist.com

Revenir en haut Aller en bas

Re: Enfléchures des haubans de bas-mats

Message  ange le Dim 16 Jan - 18:38

Bonsoir, Olivier,

J'ai eu la même réflexion que celle de Francis lorsque j'ai construit mon bâtiment. Il me semble (je n'ai pas consulté la "Bible") avoir vu une figuration de cette échelle! N'était-ce pas une simple corde à noeuds ?
Bon mûrissement sur cette énigme
Cordialement
Jacques
avatar
ange

Messages : 765
Date d'inscription : 28/05/2010
Localisation : bordeaux

http://perso.numericable.fr/artmelioration/

Revenir en haut Aller en bas

Re: Enfléchures des haubans de bas-mats

Message  Francis Jonet le Dim 16 Jan - 18:49

Mais non Ange pas une énigme, une interrogation sur le moyen d'accéder aux premières enfléchures.
Jean Boudriot dit "échelle de corde". C'est ce qui est le plus logique : ce n'est pas encombrant, ça se replie ou se roule à volonté et le cordage est un des objets le plus courant sur un navire.
Je n'ai pas d'image, et n'en ai jamais vu sauf sur le parcours du combattant quand je suis parti faire mon temps comme pas mal d'autres.

La corde à nœuds c'était à l'école.

Francis.
avatar
Francis Jonet

Messages : 6185
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

Re: Enfléchures des haubans de bas-mats

Message  Huit Amis le Lun 17 Jan - 18:23




Echelles de corde suivant Sahib ,"Voyage autour du monde de la frégate L'Incomprise" et Mark Myers "Seamanship in the age of sail"

Cordialement
Pierre
avatar
Huit Amis

Messages : 253
Date d'inscription : 25/05/2010
Localisation : Brest

Revenir en haut Aller en bas

Re: Enfléchures des haubans de bas-mats

Message  breton 29 le Lun 17 Jan - 19:29

bonsoir,
Du peintre Thomas ENDER cette pastelle, pas très nette, sur le vaisseau AUSTRIA entre avril 1817 et août 1818, cette échelle de greement.

[img][/img]
avatar
breton 29

Messages : 738
Date d'inscription : 25/05/2010
Localisation : Plogoff

http://www.bateaucapsizun.net/

Revenir en haut Aller en bas

Re: Enfléchures des haubans de bas-mats

Message  Olivier Bello le Lun 17 Jan - 20:59

Bonsoir,
C'est vraiment très sympa d'avoir recherché ces vues! Il semble que sur la dernière, ce ne soit qu'une simple corde à noeuds, mais des échelles de corde pour les deux premières.
Encore merci,
Amicalement,
Olivier.

Olivier Bello

Messages : 204
Date d'inscription : 25/05/2010
Localisation : Montbéliard

http://Arsenal-modelist.com

Revenir en haut Aller en bas

Re: Enfléchures des haubans de bas-mats

Message  Huit Amis le Mar 18 Jan - 16:19



En complément de mon précédent envoi !

Pierre
avatar
Huit Amis

Messages : 253
Date d'inscription : 25/05/2010
Localisation : Brest

Revenir en haut Aller en bas

Re: Enfléchures des haubans de bas-mats

Message  Invité le Mar 18 Jan - 21:39

Bonjour,

Quelques petits détails intéressants sur ces cartes postales déja présentées sur l'ancien forum.










Invité
Invité


Revenir en haut Aller en bas

Re: Enfléchures des haubans de bas-mats

Message  ange le Mar 18 Jan - 21:47

Bonsoir,

Beaucoup plus évident comme détail d'échelle!
Bonne récupération d'images
Cordialement
Jacques
avatar
ange

Messages : 765
Date d'inscription : 28/05/2010
Localisation : bordeaux

http://perso.numericable.fr/artmelioration/

Revenir en haut Aller en bas

Re: Enfléchures des haubans de bas-mats

Message  G. Delacroix le Mer 19 Jan - 6:22

Toutes ces images sont fort intéressantes mais elles datent toutes de la fin du XIXe siècle...

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
avatar
G. Delacroix
Admin

Messages : 7196
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Re: Enfléchures des haubans de bas-mats

Message  Huit Amis le Mer 19 Jan - 9:24

Pour ma part ça ne m'avait pas échappé ! ces représentations sont tardives par rapport au sujet en cours ,mais il faut compter sur une certaine inertie , propre à la marine en particulier.
la façon de briquer les ponts n'a elle pas perduré?
avatar
Huit Amis

Messages : 253
Date d'inscription : 25/05/2010
Localisation : Brest

Revenir en haut Aller en bas

Re: Enfléchures des haubans de bas-mats

Message  B_RIMLINGER le Mer 19 Jan - 9:36

Bonjour;

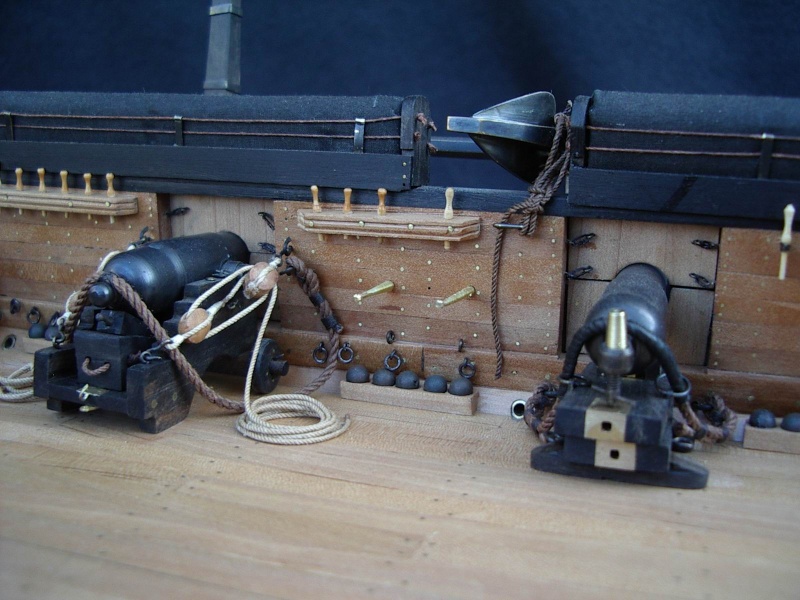

Ce dispositif est visible sur ma Créole sous le râtelier à cabillots entre les pièces d'artillerie. Donc début du XIXème siècle. Maintenant de quand date ce dispositif, à vos documents.



Bruno
avatar
B_RIMLINGER

Messages : 597
Date d'inscription : 24/05/2010
Localisation : Colomiers (31)

http://b.rimlinger.free.fr/sommaire.htm

Revenir en haut Aller en bas

Re: Enfléchures des haubans de bas-mats

Message  Francis Jonet le Mer 19 Jan - 10:35

Il faut remarquer qu'au droit des échelles un espace est réservé dans les enfléchures pour permettre le passage des gabiers sur l'extérieur des haubans. Les "picots" fichés dans le pavois devaient peut-être exister dans le cas d'échelles de corde.

Francis.
avatar
Francis Jonet

Messages : 6185
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

Re: Enfléchures des haubans de bas-mats

Message  Pierre Blanc le Mer 19 Jan - 14:16

Bonjour.
Le sujet initial a dérivé avec un certain intérêt sur les échelles d'accès aux enflêchures mais on ne sait toujours pas pourquoi sur la plupart des monographies les enflêchures partent du 1er hauban alors que celui-ci est sensé être libre.
avatar
Pierre Blanc

Messages : 2842
Date d'inscription : 24/05/2010
Localisation : Juvignac (34)

Revenir en haut Aller en bas
