Soleil Royal 1692 - Page 3 Empty Re: Soleil Royal 1692

Message  Michel Saunier Lun 5 Aoû 2013 - 9:21

Certes, certes, ils pouvaient au moins pisser dehors sur les balcons, un seau d'eau pour rincer et hop !
Pour le reste, ça pouvait attendre le repas en commun dans la grande chambre.Soleil Royal 1692 - Page 3 522816

Michel Saunier

Messages : 8031
Date d'inscription : 23/05/2010

Revenir en haut Aller en bas

Soleil Royal 1692 - Page 3 Empty Re: Soleil Royal 1692

Message  Michel Saunier Lun 5 Aoû 2013 - 10:59

Reprenons les choses posément.
Sur le dessin de Berain, la présence de vides aux deux premiers niveaux ne cesse de m'intriguer. Ceci laisse supposer que ce sont des balcons fermés ou non. Dans un cas, les décors des bouteilles sont a l'intérieur en aplat, dans l'autre ils garnissent la muraille de la bouteille. Mais alors pourquoi avoir au deuxième niveau un balcon ouvert ou fermé sans aucun accès ? Cela n'a pas de sens!
D'autre part, si les releves de Desclouseaux attestent de la situation des chambres avant et/ou après le radoub, pourquoi une porte dans la grande chambre qui donnerait sur un espace ouvert à tous vents ?
J'entends bien que vouloir disposer de toilettes à tous les niveaux participe d'une vision actuelle de l'hygiène, mais quand même !
D'après Desclouzeaux, tous les hauts et ornementations étaient pourris et a refaire. Dans ce cas peut-on supposer que la nouvelle disposition concernant les bouteilles a l'anglaise séparées des balcons de la poupe aurait été mise en place ? Et des lors construire des bouteilles fermées.
Enfin, le Louis XV et le Colbert n'ont jamais vu la mer. Leur destination était autre, principalement pédagogique. Dans ce cas peut-on en faire des références ?
Sur les vaisseaux Ambitieux, Fleuron, Sans Pareil, les bouteilles sont fermées. Pourquoi pas le SR ?
Le débat est donc ouvert. Bien des questions sans réponse formelle.
trois dessins pour mieux me comprendre:
Soleil Royal 1692 - Page 3 Morcea10
Soleil Royal 1692 - Page 3 Poupe_10
Soleil Royal 1692 - Page 3 Boutei10
Michel Saunier
Michel Saunier

Messages : 8031
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Soleil Royal 1692 - Page 3 Empty Re: Soleil Royal 1692

Message  Pierre Rouanne Lun 5 Aoû 2013 - 11:41

La grand chambre se trouve sur le second pont à hauteur de la première galerie donc de la bouteille fermée avec ses portes d'accès aux bouteilles.
Le dessin montrant les bouteilles me semble explicite :
Soleil Royal 1692 - Page 3 Boutei10.

Pour moi le décor est en applique.
Tu vas peut-être me trouver "chiant" ce serait bien que tu ais construit un S.R très proche de celui dont un jour peut-être on retrouvera les plans.

Pierre
Pierre Rouanne
Pierre Rouanne

Messages : 5914
Date d'inscription : 21/05/2010
Localisation : Le Roc St André 56460

http://pagesperso-orange.fr/pierre.rouanne/

Revenir en haut Aller en bas

Soleil Royal 1692 - Page 3 Empty Re: Soleil Royal 1692

Message  Michel Saunier Lun 5 Aoû 2013 - 11:54

Pierre, ce n'est pas la bonne bouteille Soleil Royal 1692 - Page 3 522816 et c'est dommage car elle est moins chiante à décorer.
Michel Saunier
Michel Saunier

Messages : 8031
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Soleil Royal 1692 - Page 3 Empty Re: Soleil Royal 1692

Message  Pierre Rouanne Lun 5 Aoû 2013 - 12:01

C'est c'elle qui est est sur le "Vaisseau 74 à 120 canons" de J.B et c 'est la bouteille des dessins de Berain que m'a envoyé la bibliothèque municipale de Cherbourg.

Pierre

Pierre Rouanne
Pierre Rouanne

Messages : 5914
Date d'inscription : 21/05/2010
Localisation : Le Roc St André 56460

http://pagesperso-orange.fr/pierre.rouanne/

Revenir en haut Aller en bas

Soleil Royal 1692 - Page 3 Empty Re: Soleil Royal 1692

Message  Michel Saunier Lun 5 Aoû 2013 - 12:54

Et oui !...mais ce n'est pas elle. Nous avons démontre, Guppy et moi, qu'elle a des décors qui ne correspondent pas a ceux de la poupe. Tanneron l'avait vu lui aussi, puisqu'il a adopté fort justement l'autre.
Regarde attentivement les décors de la poupe et de l'autre bouteille et tu verras qu'ils sont semblables. C'est cohérent. Je m'était au tout début laisse abuser moi aussi.
Michel Saunier
Michel Saunier

Messages : 8031
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Soleil Royal 1692 - Page 3 Empty Re: Soleil Royal 1692

Message  Arnart Lun 5 Aoû 2013 - 14:06

Bonjour,
Je suis désolé que je m'immiscer dans votre discussion, mais fais attention.
Vous donnez une partie de l'image de référence.
Soleil Royal 1692 - Page 3 Morcea10
Cet artiste professionnel décor peint.
Il ya explicites ombre soulignant les caractéristiques de conception. Cela donne une idée de la profondeur des éléments de la composition.
On trouvera également les zones qui ont un peu d'ombre, qui n'est pas disponible à l'air. Ces panneaux qui ne sont pas la fenêtres en verre mais ne sont pas libres à l'air et au vent. Seule une imitation de la transparence.

Arnart

Messages : 70
Date d'inscription : 10/07/2011
Localisation : USSR

Revenir en haut Aller en bas

Soleil Royal 1692 - Page 3 Empty Re: Soleil Royal 1692

Message  Michel Saunier Lun 5 Aoû 2013 - 14:32

Merci Arnart
En effet de légères traces d'ombre sur les panneaux pourraient être l'existence de panneaux pleins. Donc ces ouvertures en fait seraient bouchées par ces panneaux.
C'est une possibilité, et dans ce cas les bouteilles seraient bien fermées
Ces ombres portées sont aussi celles qui font penser qu'il n'y a pas de balcons ceinturant tout l'arrière comme sur le modèle du Musée de la Marine, mais bien des bouteilles séparées.
Soleil Royal 1692 - Page 3 Etudes10
Michel Saunier
Michel Saunier

Messages : 8031
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Soleil Royal 1692 - Page 3 Empty Re: Soleil Royal 1692

Message  Pierre Rouanne Lun 5 Aoû 2013 - 15:16

Je ne partage pas ton idée.

Pierre
Pierre Rouanne
Pierre Rouanne

Messages : 5914
Date d'inscription : 21/05/2010
Localisation : Le Roc St André 56460

http://pagesperso-orange.fr/pierre.rouanne/

Revenir en haut Aller en bas

Soleil Royal 1692 - Page 3 Empty Re: Soleil Royal 1692

Message  Michel Saunier Lun 5 Aoû 2013 - 15:18

Laquelle, Pierre ?
Michel Saunier
Michel Saunier

Messages : 8031
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Soleil Royal 1692 - Page 3 Empty Re: Soleil Royal 1692

Message  Pierre Rouanne Lun 5 Aoû 2013 - 15:19

Sur le choix de la bouteille.

Pierre
Pierre Rouanne
Pierre Rouanne

Messages : 5914
Date d'inscription : 21/05/2010
Localisation : Le Roc St André 56460

http://pagesperso-orange.fr/pierre.rouanne/

Revenir en haut Aller en bas

Soleil Royal 1692 - Page 3 Empty Re: Soleil Royal 1692

Message  Michel Saunier Lun 5 Aoû 2013 - 15:43

Voila les correspondances des décors et motifs que l'on ne retrouve pas avec ta bouteille préférée (Calva breton Soleil Royal 1692 - Page 3 450410 )
Soleil Royal 1692 - Page 3 Decors10
Michel Saunier
Michel Saunier

Messages : 8031
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Soleil Royal 1692 - Page 3 Empty Re: Soleil Royal 1692

Message  Arnart Lun 5 Aoû 2013 - 16:03

Soleil Royal 1692 - Page 3 Decors10
Figure masculine peut en dire beaucoup sur la forme de la galerie d'un balcon.
Trouvez un endroit de cette sculpture. Je n'ai pas de photos de bonne qualité. Il est difficile de tirer une conclusion définitive.

Arnart

Messages : 70
Date d'inscription : 10/07/2011
Localisation : USSR

Revenir en haut Aller en bas

Soleil Royal 1692 - Page 3 Empty Re: Soleil Royal 1692

Message  Michel Saunier Lun 5 Aoû 2013 - 16:06

Le dessinateur n'a pas représenté le barbu de droite, mais c'est bien là qu'il se trouve.
merci de cette précision
Michel Saunier
Michel Saunier

Messages : 8031
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Soleil Royal 1692 - Page 3 Empty Re: Soleil Royal 1692

Message  Pierre Rouanne Lun 5 Aoû 2013 - 17:06

Tu as peut-être raison, pour moi il n'est pas logique de dissocier les dessins de Berain, même le titre est rédigé de la même façon pour les deux.

Pierre
Pierre Rouanne
Pierre Rouanne

Messages : 5914
Date d'inscription : 21/05/2010
Localisation : Le Roc St André 56460

http://pagesperso-orange.fr/pierre.rouanne/

Revenir en haut Aller en bas

Soleil Royal 1692 - Page 3 Empty Re: Soleil Royal 1692

Message  Michel Saunier Lun 5 Aoû 2013 - 17:23

Merci Pierre.
Donc le choix était fait, on y reste.
Par contre , si Arnart a raison, ces panneaux nus fermant la bouteille aux deux étages (nous avions déjà émis cette hypothèse), reste la question du volume fermé du deuxième sans porte s'ouvrant sur cet espace.
Hypothèse: le relevé de Desclouzeaux date du tout début de la reconstruction du SR et donc de l'état précédent du SR. Adoptant les bouteilles à l'anglaise, n'en ont-ils pas profité pour ouvrir une porte dans la chambre de l'Amiral et lui permettre de se soulager à son aise ?
Cela me semble pour le moins réaliste, noblesse oblige Soleil Royal 1692 - Page 3 522816
Pour le Pitaine, là...?
Michel Saunier
Michel Saunier

Messages : 8031
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Soleil Royal 1692 - Page 3 Empty Re: Soleil Royal 1692

Message  Michel Saunier Lun 5 Aoû 2013 - 20:35

Pierre Rouanne a écrit:Tu as peut-être raison, pour moi il n'est pas logique de dissocier les dessins de Berain, même le titre est rédigé de la même façon pour les deux.

Pierre

 Difficile aussi de les associer. Un des dessins est plus que certain de la main de Berain ou de ses assistants, les correspondances des motifs en atteste. L'autre laisse dubitatif; inclinaison improbable, volumes restreints, et aucune ressemblance au style de la poupe. Pourtant les dessins colorés que nous connaissons, les références de JB laissent perplexes. La véritable bouteille aurait été laissée pour compte ? Possible, car les recherches ne sont pas toujours couronnées de succès. Un élément peut apparaître soudainement qui remet en question les choix arrêtes. Telle est la loi du genre. Demain peut apparaître un nouvel élément, pourquoi pas. Soleil Royal 1692 - Page 3 522816 No
Michel Saunier
Michel Saunier

Messages : 8031
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Soleil Royal 1692 - Page 3 Empty Re: Soleil Royal 1692

Message  Pierre Rouanne Lun 5 Aoû 2013 - 21:54

Avec ces deux dessins de la poupe j'ai eu également celui de la proue et la bataille de la Hougue.

Pierre
Pierre Rouanne
Pierre Rouanne

Messages : 5914
Date d'inscription : 21/05/2010
Localisation : Le Roc St André 56460

http://pagesperso-orange.fr/pierre.rouanne/

Revenir en haut Aller en bas

Soleil Royal 1692 - Page 3 Empty Re: Soleil Royal 1692

Message  csainc Mar 6 Aoû 2013 - 13:39

Michel Saunier a écrit:Merci Arnart
En effet de légères traces d'ombre sur les panneaux pourraient être l'existence de panneaux pleins. Donc ces ouvertures en fait seraient bouchées par ces panneaux.
C'est une possibilité, et dans ce cas les bouteilles seraient bien fermées
Ces ombres portées sont aussi celles qui font penser qu'il n'y a pas de balcons ceinturant tout l'arrière comme sur le modèle du Musée de la Marine, mais bien des bouteilles séparées.
Soleil Royal 1692 - Page 3 Etudes10

Bonjour,

Concernant les panneaux sur les côtés pleins ou pas, on peut se poser la question suivante :

S'ils sont pleins, pourquoi n'ont-ils pas la même décoration que les bouteilles latérales ?
Si ce sont des fenêtres, pourquoi n'y a-t-il pas de croisillons ? il existe des copies avec des croisillons (voir image du SHD déjà présentée dans cette discussion).

Effectivement sur le dessin, il y a une ombre qui laisse penser à une surface et pas à un vide.

Le choix est ouvert, et aurait-on tort dans le doute de choisir l'un ou l'autre ? à défaut de confirmation historique.

Cordialement,

csainc

Messages : 159
Date d'inscription : 14/12/2011
Localisation : GUIPAVAS

Revenir en haut Aller en bas

Soleil Royal 1692 - Page 3 Empty Re: Soleil Royal 1692

Message  Arnart Mar 6 Aoû 2013 - 15:50

Bonjour,
Je n'ai pas de réponse toute prête, et je veux comprendre.
Album Berain.
http://www.culture.gouv.fr/public/mistral/joconde_fr?ACTION=CHERCHER&FIELD_98=AUTR&VALUE_98=BERAIN%20Jean%20I&DOM=All&REL_SPECIFIC=3

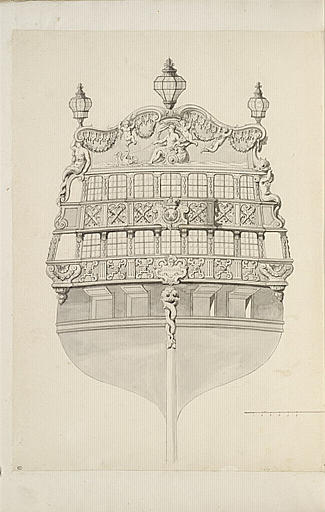

Vaisseau : L'Aimable
Soleil Royal 1692 - Page 3 M5035010
Soleil Royal 1692 - Page 3 M5035011
La grande différence? Le même panneau vide, mais moins de questions?

Cordialement,

Arnart

Messages : 70
Date d'inscription : 10/07/2011
Localisation : USSR

Revenir en haut Aller en bas

Soleil Royal 1692 - Page 3 Empty Re: Soleil Royal 1692

Message  Michel Saunier Mar 6 Aoû 2013 - 15:51

Il est vrai que nous avions déjà eu une discussion sur ce sujet. Pas evident de trancher. Je pense opter pour des fausses fenêtres à croisillons. Mais cela se jugera au moment voulu. C'est tout de même assez curieux qu'aucun décor ne soit conçu pour cette partie alors que le reste est très travaillé.v
Michel Saunier
Michel Saunier

Messages : 8031
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Soleil Royal 1692 - Page 3 Empty Re: Soleil Royal 1692

Message  Carrick Mar 6 Aoû 2013 - 16:23

Bonjour

        Dans ces dessins proposés par Anart les balcons font le tour d'un seul tenant (graphique) et les fenêtres de bouteilles (vraies ou fausses) sont à plat, au nu de la muraille.
Carrick
Carrick

Messages : 3862
Date d'inscription : 23/05/2010
Localisation : Plougastel

Revenir en haut Aller en bas

Soleil Royal 1692 - Page 3 Empty Re: Soleil Royal 1692

Message  csainc Mar 6 Aoû 2013 - 17:00

Arnart a écrit:Bonjour,
Je n'ai pas de réponse toute prête, et je veux comprendre.
Album Berain.
http://www.culture.gouv.fr/public/mistral/joconde_fr?ACTION=CHERCHER&FIELD_98=AUTR&VALUE_98=BERAIN%20Jean%20I&DOM=All&REL_SPECIFIC=3
Vaisseau : L'Aimable
Soleil Royal 1692 - Page 3 M5035010
Soleil Royal 1692 - Page 3 M5035011
La grande différence? Le même panneau vide, mais moins de questions?

Cordialement,

Justement, tous les dessins du site Joconde, représentent des bouteilles fermées avec des panneaux vides, et le Soleil Royal en fait partie.

On peut tout à fait interpréter cela comme une galerie ouverte sur l'arrière, avec des fenêtres ou des panneaux sur les côtés des bouteilles.

Le cas significatif est celui-ci
avec une bouteille avec un balcon supérieur et un galerie inferieure et sur la poupe les panneaux sont quand même vides en haut et en bas.
http://www.culture.gouv.fr/Wave/image/joconde/0320/m503501_d0009614-000_p.jpg
http://www.culture.gouv.fr/Wave/image/joconde/0320/m503501_d0009613-000_p.jpg

du coup tout est possible Smile


Cordialement,

csainc

Messages : 159
Date d'inscription : 14/12/2011
Localisation : GUIPAVAS

Revenir en haut Aller en bas

Soleil Royal 1692 - Page 3 Empty Re: Soleil Royal 1692

Message  Michel Saunier Mar 6 Aoû 2013 - 20:42

C'est effectivement le sort de toutes les poupes de la collection Berain au Louvre.
Mais je crois qu'en fait le dessinateur a voulu faire ressortir le profil de la carène, œuvres vives et mortes en ne chargeant pas ces ouvertures. Par contre je ne peut me résoudre à croire qu'un ornementaliste réputé comme Berain ait pu laisser de telles surfaces sans les traiter en harmonie avec le reste. Ces deux hypothèses me font penser qu'il appartenait aux décorateurs et sculpteurs sur chantier de "finir" le travail.
Ce sera sans doute ce qui m'inspirera le moment venu.
Ceci étant, ce SR réserve toujours son lot de surprises et de questions et c'est bien cela qui est passionnant, loin des certitudes...relatives... d'une monographie, par ailleurs tout aussi intéressante.
Toutes ces questions de telle ou telle démarche sont bien ce qui fait le sel...et le poivre ! De ce forum.
Michel Saunier
Michel Saunier

Messages : 8031
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Soleil Royal 1692 - Page 3 Empty Re: Soleil Royal 1692

Message  gérard 2 Mer 7 Aoû 2013 - 7:35

Bonjour,
je me mêle de ce que je ne connais pas, mais je trouve bizarre de mettre ensemble deux vues qui ne correspondent pas.
Sur ce dessins dits de l'Aimable, je vois en haut à droite un triton que je ne retrouve pas sur la vue latérale ; une cariatide en dessous que je retrouve à la place du dauphin, etc
Alors, pour savoir si les fenêtres sont à telle ou telle place, pour moi autant regarder de vrais modèles construits et s'y tenir.....
J'avoue qu'à votre place, je serais un peu perdu !
Bonne chasse
Gérard
gérard 2
gérard 2

Messages : 4589
Date d'inscription : 25/05/2010
Localisation : Saint Memmie 51470

http://www.chenivessemaquettes.fr

Revenir en haut Aller en bas

Soleil Royal 1692 - Page 3 Empty Re: Soleil Royal 1692

Message  csainc Mer 7 Aoû 2013 - 8:23

gérard 2 a écrit:Bonjour,
je me mêle de ce que je ne connais pas, mais je trouve bizarre de mettre ensemble deux vues qui ne correspondent pas.
Sur ce dessins dits de l'Aimable, je vois en haut à droite un triton que je ne retrouve pas sur la vue latérale ; une cariatide en dessous que je retrouve à la place du dauphin, etc
Alors, pour savoir si les fenêtres sont à telle ou telle place, pour moi autant regarder de vrais modèles construits et s'y tenir.....
J'avoue qu'à votre place, je serais un peu perdu !
Bonne chasse
Gérard


Bonjour,

On remarque en effet que le dessin de la poupe de l'Aimable n'est pas symétrique dans la partie supérieure.
On peut penser que le dessin est une sorte de spécification et qu'il y a plusieurs possibilités offertes au constructeur.
Je rejoins M SAUNIER, sur le fait que Berain laisse une certaine liberté au constructeur pour finir la décoration.
Malgré tout, on peut penser que la convention du dessin est qu'un blanc correspond à un espace vide (exception l'intérieur des sabords qui est grisé).
Les ombres marquent un surplomb, elles sont souvent marquées lorsqu'il y a un balcon, ou quand une bouteille
fait saillant sur la muraille.

Cordialement,

csainc

Messages : 159
Date d'inscription : 14/12/2011
Localisation : GUIPAVAS

Revenir en haut Aller en bas

Soleil Royal 1692 - Page 3 Empty Re: Soleil Royal 1692

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 3 sur 40 Précédent  1, 2, 3, 4 ... 21 ... 40  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
