Discussion générale - Page 13 Empty Re: Discussion générale

Message  nostromo Dim 8 Mar 2015 - 22:16

Je ne pense pas que vous devez toucher les préceinte, est la bouteille et de sorte la planche qui se adapte à la courbe de la coque. Entre autres choses sont faux bouteilles, il n'y a pas d'entrée.

-----------------------------------------------------------------------

Io credo che non devi toccare la cinta, sarà l'insieme della bottiglia e anche il suo fondo o tavolato che si adatta alle forme dello scafo. Fra le altre cose sono bottiglie posticce, non vi accesso.

nostromo

Messages : 963
Date d'inscription : 25/05/2010

Revenir en haut Aller en bas

Discussion générale - Page 13 Empty Re: Discussion générale

Message  EricLem Jeu 26 Mar 2015 - 18:30

les petites parecloses des membres de la cale ont-elles une lumière d'évacuation ?
EricLem
EricLem

Messages : 2736
Date d'inscription : 27/05/2010
Localisation : Quimper

http://pagesperso-orange.fr/maquettes-marine/Index.html

Revenir en haut Aller en bas

Discussion générale - Page 13 Empty Re: Discussion générale

Message  G. Delacroix Sam 28 Mar 2015 - 11:54

Je l'avais oubliée celle-là.
A ma connaissance, ces accotars ne sont pas percés pour les eaux de ruissellement. Je n'ai jamais rencontré ce détail mais en toute logique, vu qu'elles ne sont pas calfatées et peut-être même pas très bien jointées, l'eau éventuelle doit passer le long du bordage.
Discussion générale - Page 13 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9169
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Discussion générale - Page 13 Empty Re: Discussion générale

Message  EricLem Sam 28 Mar 2015 - 15:13

c'est vrai que, comme il est dit qu'elles sont engagées à coulisse, on peut les soulever au besoin pour faire descendre l'eau.
EricLem
EricLem

Messages : 2736
Date d'inscription : 27/05/2010
Localisation : Quimper

http://pagesperso-orange.fr/maquettes-marine/Index.html

Revenir en haut Aller en bas

Discussion générale - Page 13 Empty Re: Discussion générale

Message  bicdan Sam 28 Mar 2015 - 15:23

Elles pourraient donc avoir un trou (ou une encoche), pas en bas mais en haut pour pouvoir les tirer proprement... Discussion générale - Page 13 522816
bicdan
bicdan

Messages : 334
Date d'inscription : 25/05/2010
Localisation : Saint Gely du Fesc (34)

Revenir en haut Aller en bas

Discussion générale - Page 13 Empty Re: Discussion générale

Message  EricLem Mer 22 Avr 2015 - 18:17

Discussion générale - Page 13 Scan0110
sur ce plan de la cale à l'avant, l'entourage de l'écoutille est fait en queue d'aronde. pour bien tenir, le traversin longitudinal doit être moins épais que le bau. le barrotin qui y est engagé, également à queue d'aronde, doit aussi être moins épais que le traversin. quel sera donc son épaisseur ? (ou autre système d'aboutement ?)
EricLem
EricLem

Messages : 2736
Date d'inscription : 27/05/2010
Localisation : Quimper

http://pagesperso-orange.fr/maquettes-marine/Index.html

Revenir en haut Aller en bas

Discussion générale - Page 13 Empty Re: Discussion générale

Message  G. Delacroix Mer 22 Avr 2015 - 19:09

Et bien l'entremise a 54 mm (coupe B planche 16), le barrotin a 40 mm d'épaisseur (comme le plancher) avec une queue d'aronde de 27 mm d'épaisseur donc avec un décroché d'un 1/2 pouce pour cette queue d'aronde.
Ce barrotin n'est pas impératif, on pourrait même s'en passer car ce plancher ne porte rien de bien lourd.

Discussion générale - Page 13 16_tra10

Discussion générale - Page 13 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9169
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Discussion générale - Page 13 Empty Re: Discussion générale

Message  EricLem Mer 22 Avr 2015 - 19:24

ok, j'ai vu les dimensions dans le devis d'échantillonnage. ça va pas faire bien résistant pour enfoncer les clous du plancher.
merci.
EricLem
EricLem

Messages : 2736
Date d'inscription : 27/05/2010
Localisation : Quimper

http://pagesperso-orange.fr/maquettes-marine/Index.html

Revenir en haut Aller en bas

Discussion générale - Page 13 Empty Re: Discussion générale

Message  EricLem Mer 20 Mai 2015 - 12:03

les cloisons verticales sont présentées comme à "double joint", un trait plein et un trait tireté. ça se présente comment ?
EricLem
EricLem

Messages : 2736
Date d'inscription : 27/05/2010
Localisation : Quimper

http://pagesperso-orange.fr/maquettes-marine/Index.html

Revenir en haut Aller en bas

Discussion générale - Page 13 Empty Re: Discussion générale

Message  G. Delacroix Mer 20 Mai 2015 - 12:33

Comme sur la planche 14 par exemple :

Discussion générale - Page 13 14_pon10

Discussion générale - Page 13 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9169
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Discussion générale - Page 13 Empty Re: Discussion générale

Message  EricLem Mer 20 Mai 2015 - 14:15

ok. si on a le courage...
EricLem
EricLem

Messages : 2736
Date d'inscription : 27/05/2010
Localisation : Quimper

http://pagesperso-orange.fr/maquettes-marine/Index.html

Revenir en haut Aller en bas

Discussion générale - Page 13 Empty Re: Discussion générale

Message  giampy1965 Jeu 21 Mai 2015 - 9:05

Una domanda:
la finta finestra delle bottiglie poteva montare comunque i vetri?
***********************
Une question:
La fausse fenêtre des bouteilles, pouvait avoir comme même des carreaux?

Discussion générale - Page 13 Tav_2310
giampy1965
giampy1965

Messages : 795
Date d'inscription : 20/07/2012
Localisation : Italy

Revenir en haut Aller en bas

Discussion générale - Page 13 Empty Re: Discussion générale

Message  G. Delacroix Jeu 21 Mai 2015 - 9:11

Non, le fond est simplement peint en noir.
Discussion générale - Page 13 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9169
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Discussion générale - Page 13 Empty Re: Discussion générale

Message  giampy1965 Jeu 21 Mai 2015 - 9:43

Mercì, Gerard!
giampy1965
giampy1965

Messages : 795
Date d'inscription : 20/07/2012
Localisation : Italy

Revenir en haut Aller en bas

Discussion générale - Page 13 Empty Re: Discussion générale

Message  giampy1965 Mer 10 Juin 2015 - 12:21

Ho un nuovo dubbio; sto guardando la disposizione del capodibanda. Sulla tavola 19 è disegnato in un unico pezzo ma in realtà non sarebbe possibile.
Come posso fare le intestature e soprattutto in quali punti?
*********************************************************
Je suis indécis; je suis en train de regarder l' aménagement du plat-bord. Sur la planche 19 il est tracé en une seule pièce, mais en réalité, il ne serait pas possible.
Comment puis-je faire les entures et surtout sur quels points?

Discussion générale - Page 13 Tav1911
giampy1965
giampy1965

Messages : 795
Date d'inscription : 20/07/2012
Localisation : Italy

Revenir en haut Aller en bas

Discussion générale - Page 13 Empty Re: Discussion générale

Message  G. Delacroix Mer 10 Juin 2015 - 14:38

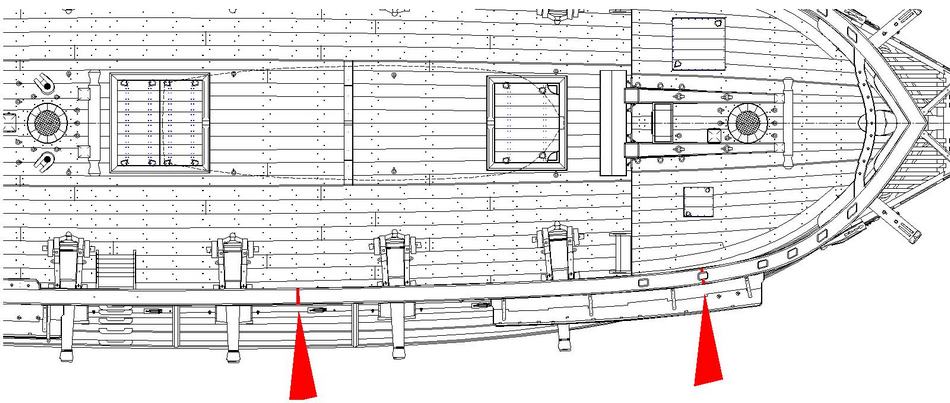

Il faut prévoir des joints comme indiqué sur le dessin ci dessous.
Les platbords sont cloués sur le chant de la lisse moulurée à l'extérieur et sur celui des vaigres à l'intérieur. On ne cloue pas directement sur les couples car les clous ne tiendraient pas dans le bois de bout de la tête des allonges.

Discussion générale - Page 13 19_vue10

Discussion générale - Page 13 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9169
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Discussion générale - Page 13 Empty Re: Discussion générale

Message  giampy1965 Mer 10 Juin 2015 - 14:52

Merci beaucoup, Gerard!
giampy1965
giampy1965

Messages : 795
Date d'inscription : 20/07/2012
Localisation : Italy

Revenir en haut Aller en bas

Discussion générale - Page 13 Empty Re: Discussion générale

Message  EricLem Mer 16 Sep 2015 - 11:25

les pompes sont-elles peintes en noir ou laissées en bois naturel ? merci.
EricLem
EricLem

Messages : 2736
Date d'inscription : 27/05/2010
Localisation : Quimper

http://pagesperso-orange.fr/maquettes-marine/Index.html

Revenir en haut Aller en bas

Discussion générale - Page 13 Empty Re: Discussion générale

Message  EricLem Lun 5 Oct 2015 - 17:17

je repose la question !
EricLem
EricLem

Messages : 2736
Date d'inscription : 27/05/2010
Localisation : Quimper

http://pagesperso-orange.fr/maquettes-marine/Index.html

Revenir en haut Aller en bas

Discussion générale - Page 13 Empty Re: Discussion générale

Message  Michel Saunier Lun 5 Oct 2015 - 17:27

Comme le corps est en bois, sauf besoin d'étanchéité, je laisserais naturel sauf les cerclages, of course Discussion générale - Page 13 450410
Michel Saunier
Michel Saunier

Messages : 7965
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Discussion générale - Page 13 Empty Re: Discussion générale

Message  G. Delacroix Lun 5 Oct 2015 - 17:42

EricLem a écrit:je repose la question !
Ce point d'exclamation était-il nécessaire ?

Pour te répondre, deux possibilités car on trouve les deux sur les modèles d'époque peints (et il n'y en a pas beaucoup...) :
- en ocre rouge comme tous les apparaux des ponts en passant toutefois les cercles en noir
- ou alors tout en noir.

Discussion générale - Page 13 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9169
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Discussion générale - Page 13 Empty Re: Discussion générale

Message  EricLem Lun 5 Oct 2015 - 19:50

merci !
EricLem
EricLem

Messages : 2736
Date d'inscription : 27/05/2010
Localisation : Quimper

http://pagesperso-orange.fr/maquettes-marine/Index.html

Revenir en haut Aller en bas

Discussion générale - Page 13 Empty Re: Discussion générale

Message  bernardw Jeu 8 Oct 2015 - 15:19

Bonjour,
Les bossoirs sont ils peints en noir sur leur partie extérieure à la coque ou en totalité ou pas du tout?

Houps Embarassed j'ai trouvé la réponse.
bernardw
bernardw

Messages : 796
Date d'inscription : 25/05/2010
Localisation : Paris 15 / La Rochelle

Revenir en haut Aller en bas

Discussion générale - Page 13 Empty Re: Discussion générale

Message  giampy1965 Ven 6 Nov 2015 - 21:56

Ho bisogno di iniziare a preparare gli alberi bassi e il bompresso: per una piccola corvetta come l'Amarante, di quante parti potevano essere composti?
**************************************************
Je dois commencer la préparation des bas-mâts et du mât de beaupré: de combien d'éléments pourraient être composés pour une petite corvette comme l'Amarante?

Discussion générale - Page 13 Senza-12
giampy1965
giampy1965

Messages : 795
Date d'inscription : 20/07/2012
Localisation : Italy

Revenir en haut Aller en bas

Discussion générale - Page 13 Empty Re: Discussion générale

Message  G. Delacroix Lun 9 Nov 2015 - 10:32

Pour le grand-mât et le mât de misaine, qui ne sont pas bien gros, je pense qu'une mèche centrale et deux ou quatre jumelles devraient suffire.
Pour le beaupré en quatre pièces de façon classique et l'artimon en une seule pièce.
Discussion générale - Page 13 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9169
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

Discussion générale - Page 13 Empty Re: Discussion générale

Message  giampy1965 Lun 9 Nov 2015 - 15:48

Merci, Gerard!
giampy1965
giampy1965

Messages : 795
Date d'inscription : 20/07/2012
Localisation : Italy

Revenir en haut Aller en bas

Discussion générale - Page 13 Empty Re: Discussion générale
