HET STATENJACHT 1746, 1/24 sur plans

Page 5 sur 7 Précédent  1, 2, 3, 4, 5, 6, 7  Suivant

Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  pollux Jeu 20 Juin 2013 - 20:43

Merci Hervé
HET  STATENJACHT 1746, 1/24 sur plans - Page 5 522816

pollux

Messages : 2302
Date d'inscription : 26/05/2010

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel Jeu 4 Juil 2013 - 8:16

re ,
j'ai commencé  les  couples  de  la  poupes ,  toujours  sur  le  meme  principe , decoupés   avec  pas  mal  de  gras , lequel ,   sera   enlevé  lors  de  leur  misent  en  place ....le parage interieur n'est pas encore fait


HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Hpim3121

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Hpim3122

il  reste  environ  une  grosse  dizaine  de couples  a  faire ,  ensuite , ce  sera  aux allonge  d'ecubiers , et apres   l'ensemble  des  couples  seront  mis  a  la  cote ,

amicalement   herve:by:
cap coeurdemiel
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  G. Delacroix Jeu 4 Juil 2013 - 10:05

Vous ne laisseriez pas un peu trop de gras ?
Par exemple sous la pince mauve, il y a un gros ponçage à réaliser et ce n'est pas très facile à réaliser dans la coque. A moins que ce ne soit une cale ?
HET  STATENJACHT 1746, 1/24 sur plans - Page 5 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9314
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel Jeu 4 Juil 2013 - 11:17

re

merci de votre reponse M Delacroix ,

en fait ,c'est par securité que je laisse beaucoups de gras , ne disposant pas de plans tres precis , je suis un peu dans le floue......

sur l'exemple que vous situé , c'est , en fait le genoux du couple , qui est brute de sciage , cela me sert a determine ( avec les ligne d'eau) le couple suivant
, les couples n'etant pas encore collés , je peux facilement reduire ce fameux gras , en les reprenant individuelement

je sais que cette methode est un peu particuliaire , mais comme j'aime a me repeter, cette construction est , pour moi , un veritable "chantier decouverte " .......

amicalement herve
cap coeurdemiel
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel Sam 6 Juil 2013 - 8:03

re

charpente  du château arrière  brute  de  pose ,

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Hpim3127

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Hpim3212

il me  reste  encore 7 couple de  remplissage  a  déterminer

amicalement  herve
cap coeurdemiel
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel Ven 12 Juil 2013 - 9:00

re

reste  1 couple  a  faire  et  quelques  contre  varangues, ensuite  ce  sera  aux  allonges  d'ecubier , avant  une  "mise a  la  cote "  defifnitive  de  l'interieur de  la  carene

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Hpim3227

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Hpim3230

tres amicalement herve

cap coeurdemiel
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  Michel Saunier Ven 12 Juil 2013 - 11:18

peut-être as-tu pensé à solidariser le haut de tes allonges par un profilé provisoire en sapin collé à la colle à bois avant de fignoler l'intérieur de la carène et l'extérieur. Cela se décolle ensuite facilement au sèche-cheveux.
Cela se précise HET  STATENJACHT 1746, 1/24 sur plans - Page 5 522816
Michel Saunier
Michel Saunier

Messages : 8034
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel Lun 15 Juil 2013 - 13:46

re

merci  Michel  de  commenter  , .......

, je  voudrais  "finir "  les  hauts   avant   de solidariser /couper ," les allonge  de  pavois" (?), pour  cela  il  me faut   définir  et  installer  les  allonges  d’écubier ,

 d'ailleurs , les  fameuses allonges  d’écubier , 7/8 par  bords ,  brutes  de  sciage

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Hpim3234

 HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Hpim3235

restera  a  "biseauter , ces  allonges  afin  de  reproduire  la "courbe" du pavois ....

tres  amicalement   herve
cap coeurdemiel
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  a.piot Lun 15 Juil 2013 - 23:13

je trouve ton aventure super !! comme les Compagnons ,tu n'inventes pas mais tu explores et mets en oeuvre HET  STATENJACHT 1746, 1/24 sur plans - Page 5 743347
Bonjour
a.piot
a.piot

Messages : 3471
Date d'inscription : 25/05/2010
Localisation : chatillon sur indre /oleron

https://sites.Google.com/site/voiliersanciens/home

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel Mar 16 Juil 2013 - 8:25

re  ,
merci  Alain ,
c'est  un  gros  challenge , cette  aventure ,  première réalisation  en arsenal , de  plus  avec  un  bateau  très  peu  représenté  dans  les  forums .. donc  grosse pression!!!, heureusement le  dessinateur des  plans ( Cor Emke)  est  devenus un bon  ami ,  et , le  livre  de  Ab  Hoving  est  salutaire  pour  comprendre  le cheminement  de  ces " charpentier " du  VXII

sur  les  photos  tous  parait  simple , mais  en  réalité  , j'ai  (comme  les  copains ) refait  pas  mal  de  pièces ,( arcasse , couples ,etc etc , )......

je  le  répète ,  j’interprète ce  plan  comme  un  charpentier , auquel  on a  donne :un  cahier  des  charges  et  un  plan  , après  à  lui  de  se  débrouiller.......

pour  ces  allonges  d’écubier , elle  ont  la  même  courbures  (pavois) , il  reste  donc  à  biseauter  les  cans , de  façon à  arrondir l'ensemble

tres   amicalement   herve
cap coeurdemiel
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  Francis Jonet Mar 16 Juil 2013 - 13:20

Ce qui me plaît dans ton travail est l'impression de revoir le charpentier en plein labeur ; le charpentier de la première page du sujet.
Tu fais pareil.

_______________________________________________
Francis
Francis Jonet
Francis Jonet
Modérateur

Messages : 8032
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel Mar 16 Juil 2013 - 17:51

re

merci   equinoxe, c'est  bien  comme  cela  que  j'envisage  la  suite  de  ce  chantier , mais  rapporter  a  un  modèle  réduit

les  allonges , juste  poser  a  blanc , il en  manque  une , celle  derrière l’étrave

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Hpim3238

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Hpim3239


amicalement  herve
cap coeurdemiel
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel Sam 20 Juil 2013 - 17:22

re

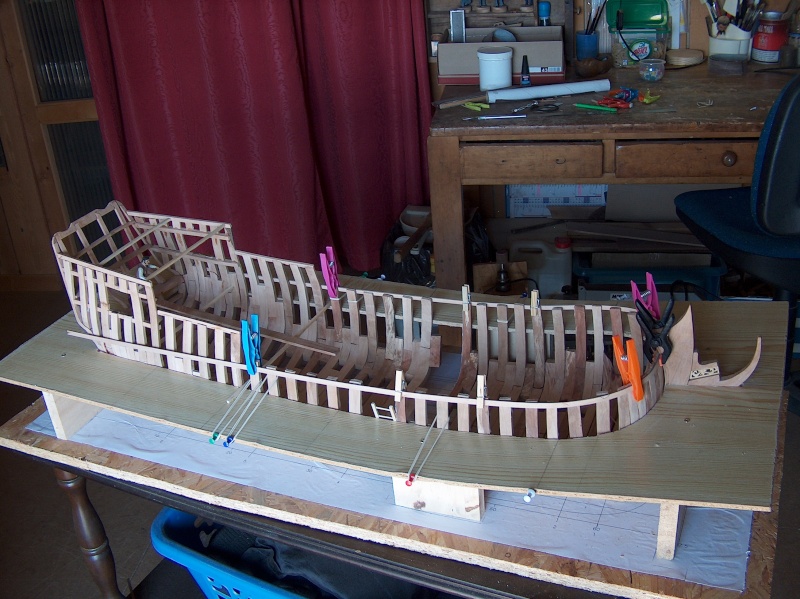

les   allonges d’écubier sont  en place(reste les 2 clé  de  chaque  bords),  collées sur  le  dernier couple  tronqué , j'ai également  raccourcis  les  allonges  de  couple , et  installé  une  baguette en  provisoire   à  la  hauteur  du   pavois

1er gros  dégraissage intérieure , y'en  a  encore  un  peu ,  celui  ci  sera  fait  après  collage des  couples sur  la  quille

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Hpim3251

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Hpim3252

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Hpim3253
ensuite   sera   a  la  carlingue , aux  serres  de  fonds , serres  de cote  et  enfin aux  bauquières , puis  ce sera  le  tour  du 1er   parage  extérieur

bon ,  c'est  pas  super  parfait , mais ça  commence  à  ressembler  à  un bateau

tres  amicalement   herve
cap coeurdemiel
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel Ven 2 Aoû 2013 - 8:50

re

mise en  place  a  blanc  de  la  carlingue ,  elle  se  compose  de  2  morceaux  avec  un assemblage   en  ecart , elle  remonte  sur  la  proue  pour  venir  s'encastrer  dans  le  dernier couple  tronqué

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Hpim3270

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Hpim3271

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Hpim3272

l'ensemble des couples  est  toujours  monte  a  blanc ,  car  je  dois  encore  "degraisser" , l'interieur  des  "allonges  de  couples"

amicalement   herve
cap coeurdemiel
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  a.piot Ven 2 Aoû 2013 - 19:11

bonsoir Hervé
tu avances bien surtout que tu es obligé de tout "imaginer"HET  STATENJACHT 1746, 1/24 sur plans - Page 5 743347 HET  STATENJACHT 1746, 1/24 sur plans - Page 5 743347
Bonjour
a.piot
a.piot

Messages : 3471
Date d'inscription : 25/05/2010
Localisation : chatillon sur indre /oleron

https://sites.Google.com/site/voiliersanciens/home

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  Pierre Rouanne Ven 2 Aoû 2013 - 22:33

Ce qui me plait dans ce modèle c'est la réalisation qui doit être très proche de la construction avec des allonges qui ne sont pas parfaitement alignées puisque l'on utilisait le bois disponible.

Pierre
Pierre Rouanne
Pierre Rouanne

Messages : 5916
Date d'inscription : 21/05/2010
Localisation : Le Roc St André 56460

http://pagesperso-orange.fr/pierre.rouanne/

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel Sam 3 Aoû 2013 - 7:28

re
merci  de  vos  réponse  et de  vos  encouragement !!

il est  vrai  qu'ayant très  peu  de  document sérieux , j'avance  un  peu  a  l'aveuglette ...... mais,   en  y  mettant de la logique est bon sens ,  et,   en me  servant  de  vos  experiences , je  pense  tenir  le  bon " boute"

toujours  faute  de   doc   pointu , je  me  posais  la  question sur  la fixation  de  cette  carlingue , clous ou chevilles  ???  je pensais mettre  un point de  fixation  sur la  contre  varangue  et  2 point sur  la  varangue , pensez vous  que  ce  type  de  fixation  avait lieu  sur du  Hollandais au 17/18eme ????

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Hpim3274


tres  amicalement  herve
cap coeurdemiel
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel Mer 14 Aoû 2013 - 11:18

re

j'ai choisis le cloutage en acier de 1mm ...................

j' ai une autre question , comment sont "abouter" les bauquieres , avec un ecart simple ou autre ??? sachant que c'est du Hollandais ..

amicalement herve
cap coeurdemiel
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  G. Delacroix Mer 14 Aoû 2013 - 11:35

Vous devriez aller faire un tour sur le site du Batavia ou du 7 Provinces, navires hollandais, il y a de nombreuses photos de la reconstruction.
Surement une source d'inspiration pour votre modèle.
HET  STATENJACHT 1746, 1/24 sur plans - Page 5 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9314
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel Jeu 15 Aoû 2013 - 10:28

re

merci  M  Delacroix , je  vais  m'empresser  d'y  jeter  un  œil!!

cloutage  de  la  carlingue

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Hpim3213

les bauquieres sont mise en place a blanc , juste pour voir .......
amicalement   herve
cap coeurdemiel
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel Lun 19 Aoû 2013 - 7:43

re

" remplissage"  des haut d'allonges

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Hpim3218

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Hpim3219

l’intérieur  a  subit  un gros  "degraissage"  , reste encore  quelques  coups  de racloir ;ensuite  je  mettrais  en  place  les   bauquieres...

amicalement   herve
cap coeurdemiel
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  G. Delacroix Lun 19 Aoû 2013 - 17:58

Il commence à avoir une bonne bouille ce modèle. Ils ne sont pas un peu grands les sabords à l'arrière ?
HET  STATENJACHT 1746, 1/24 sur plans - Page 5 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9314
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel Mar 20 Aoû 2013 - 7:22

re

merci  de  votre  com , Gerard

se ne  sont  pas  des  sabords  ,  il  s'agit  de  fenêtres   , elle  ne  sont  pas  encore  a  la  cote , elle  sont  en  forme  de  trapeze

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Img00610

la  partie  avant  des  bauquières  est  en  cour , , sur  cette  "pièce"  rien n'est  droit , des  courbes , des  courbes  et  encore  des  courbes .......

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Hpim3221

tres   amicalement  herve
cap coeurdemiel
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  G. Delacroix Mar 20 Aoû 2013 - 7:43

En effet, on peut même parler de baie vitrée ! HET  STATENJACHT 1746, 1/24 sur plans - Page 5 450410

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9314
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel Dim 25 Aoû 2013 - 6:10

re

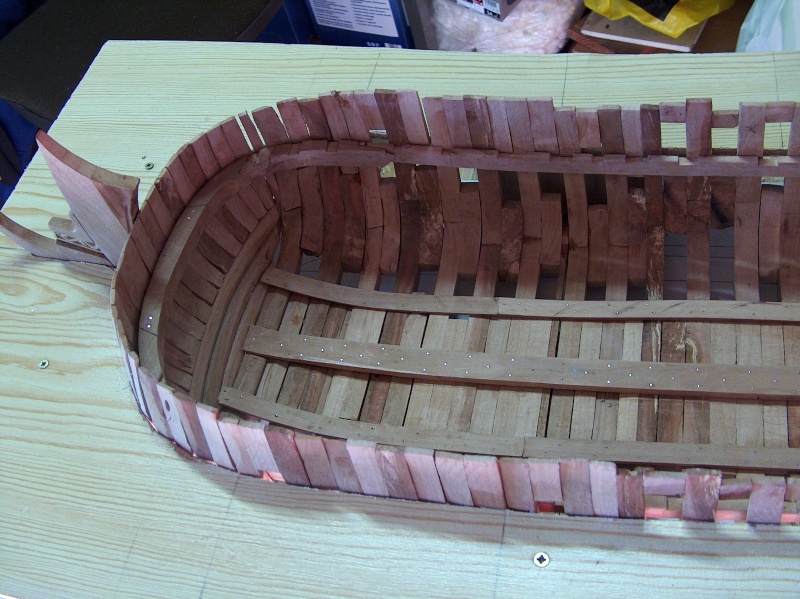

mise en place des serres de fond

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Hpim3317


amicalement herve



cap coeurdemiel
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  Neko Dim 25 Aoû 2013 - 10:34

Bonjour
Je suis ce chantier avec beaucoup de plaisir, ce n'est bien sûr pas "parfait" comme nos amis Italiens (par exemple) mais il y a du charme et du caractère dans ton travail.
HET  STATENJACHT 1746, 1/24 sur plans - Page 5 522816
Neko
Neko

Messages : 1887
Date d'inscription : 24/05/2010
Localisation : Amiens

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 5 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 5 sur 7 Précédent  1, 2, 3, 4, 5, 6, 7  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
