HET STATENJACHT 1746, 1/24 sur plans

Page 4 sur 7 Précédent  1, 2, 3, 4, 5, 6, 7  Suivant

Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  isalbert Lun 4 Mar 2013 - 9:00

Bonjour, enfin un lion qui fait moins nounours que celui de l'Hermione.
Je pense qu'il faudrait par rapport à votre model, arrondir un peu le ventre, les jambes et accentuer le pliage des jambes.
Sinon, félicitation.

Isalbert

isalbert

Messages : 705
Date d'inscription : 25/05/2010

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  dvig Lun 4 Mar 2013 - 10:33

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 743347
Quand on croit que c'est fini, c'est que ce n'est pas fini !
On peut encore affiner, amincir... les pattes par exemple, marquer les tendons, les malléoles... Mais c'est en très bonne voie.
Bonjour
dvig
dvig

Messages : 193
Date d'inscription : 28/05/2010
Localisation : Toulouse

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  Neko Lun 4 Mar 2013 - 11:38

D'accord avec les remarques ci-dessus. Tu as du talent Hervé!
HET  STATENJACHT 1746, 1/24 sur plans - Page 4 743347
Neko
Neko

Messages : 1887
Date d'inscription : 24/05/2010
Localisation : Amiens

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel Mar 5 Mar 2013 - 9:09

re

merci , c'est motivant

c'est sur qu'il y a enccore a faire ....., je vais faire un petit breack sur cette figure de proue , car je sature un peu , pis faire une pause et reprendre ulterieurement est enrichissant , car les "manque " me saute plus facilement au yeux ....

juste mise en lace , apres un passage a la brosse a dent et a l'alcool a 60° pour " nettoyeré l'ensemble

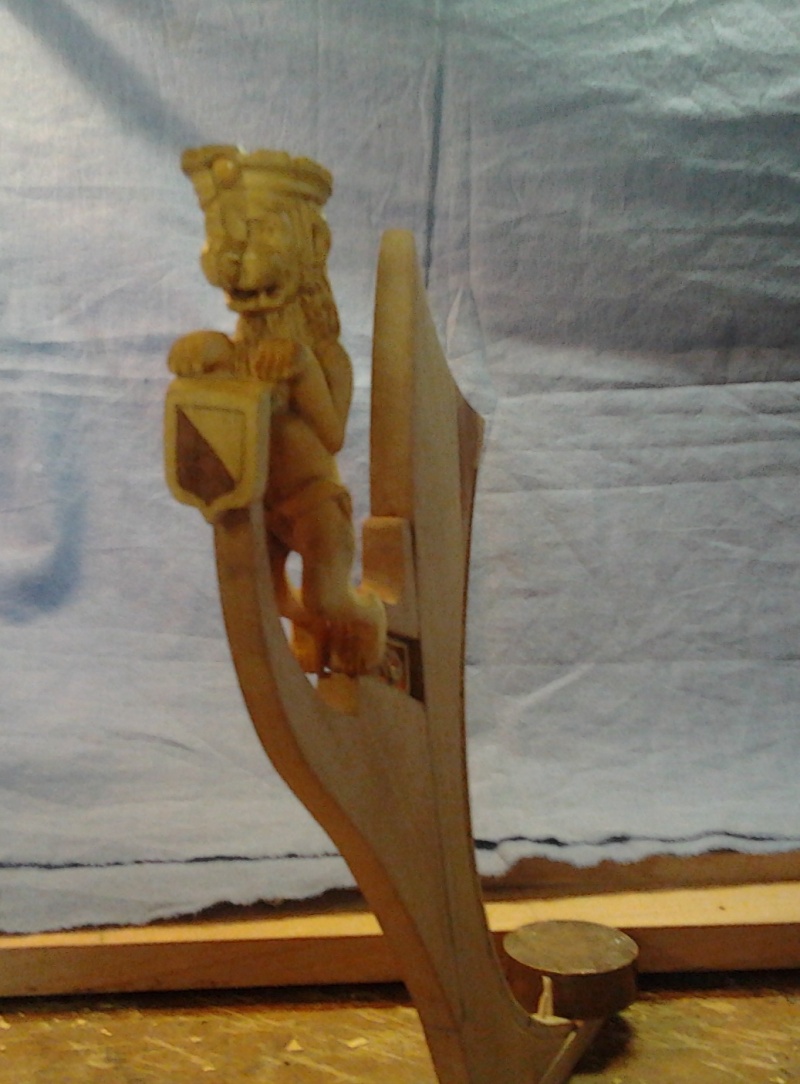

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 2013-017

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 2013-018

amicalement herve HET  STATENJACHT 1746, 1/24 sur plans - Page 4 651131
cap coeurdemiel
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  Michel Saunier Mar 5 Mar 2013 - 9:37

Très belle approche. Tu as raison, y revenir permet de mieux voir les détails à travailler.
Et puis cela détend .
HET  STATENJACHT 1746, 1/24 sur plans - Page 4 743347
Michel Saunier
Michel Saunier

Messages : 8034
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel Sam 18 Mai 2013 - 7:15

re a tous ,

suite avec le chantier , la plaque du dessus et ajourée suivant le " livet de pont" moins l’épaisseur de la bauquière , sur ce type de bateau , la plus grande largueur du MC se situe a cette hauteur , une protection pour l'eperon et l'arcasse est prevue

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Hpim3041


HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Hpim3045

les couples levées on reçut la contre varangues , ils sont brutes de sciage , et il reste pas mal de boulot sur chacun d'entre eux ,
ils sont juste mis en place a blanc dans le chantier

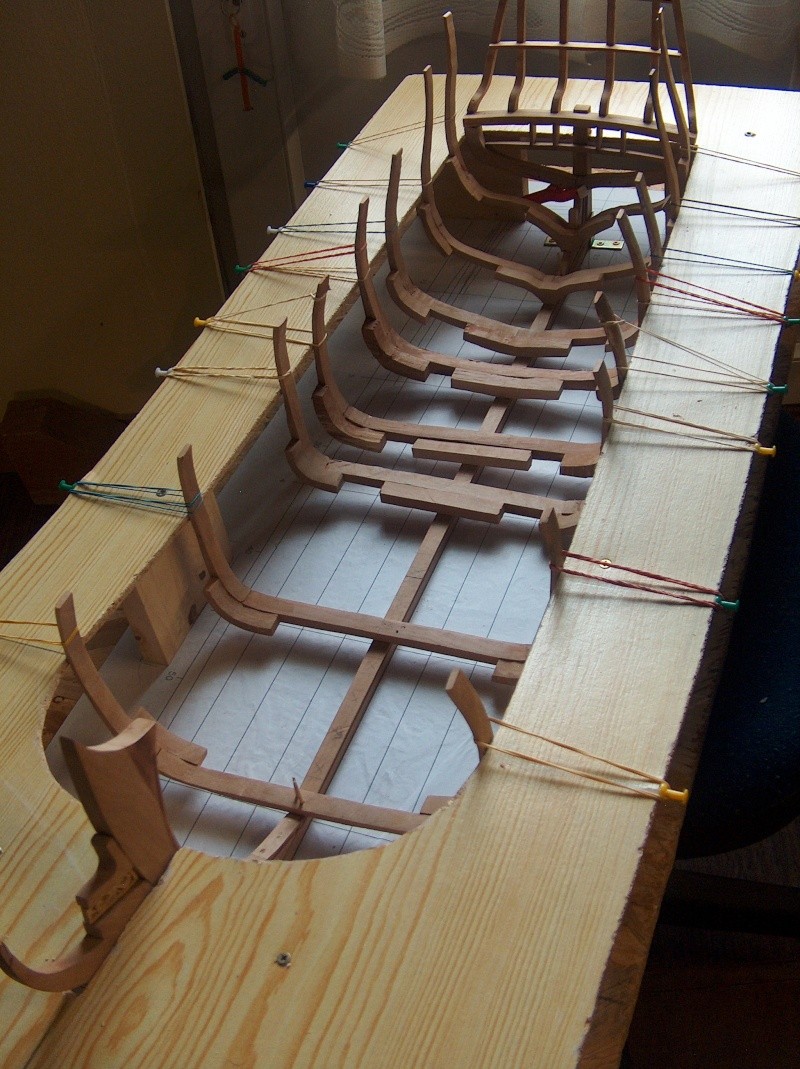

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Hpim3042

la "maille" et de 26 mm ( varangue/contre varangue) ,a la fin les couple se toucheront sur la contre varangue , les genoux et sur le haut des allonges

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Hpim3043

p'tite vue par le dedans , ou on voit bien que l'alignement n'est pas encore parfait .....

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Hpim3044

voila , je n' ai pas la maîtrise de beaucoup d'entre vous , mais je suis quant même satisfait par ce début !!

tres amicalement herve HET  STATENJACHT 1746, 1/24 sur plans - Page 4 450410
cap coeurdemiel
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  gérard 2 Sam 18 Mai 2013 - 7:27

Bonjour,
une erreur, qui ne porte peut-être pas beaucoup à conséquence dans le cas présent, et à cette échelle. C'est une erreur que de prendre la ligne de livet comme référence. Le report des différentes cotes est aléatoire, en ce sens que tu n'es pas en vrai grandeur. Ex : la longueur de ton ouverture, c'est celle de la distance mesurée sur le plan, ou la longueur de l'arc de cette ligne de livet ?
Ce sont peut-être des petits riens, mais les erreurs se cumulant bien souvent, il eut été plus sage de prendre pour référence une ligne d'eau. Tu l'as en vrai grandeur sur les plans.
Mais c'est juste un conseil.
Gérard
gérard 2
gérard 2

Messages : 4589
Date d'inscription : 25/05/2010
Localisation : Saint Memmie 51470

http://www.chenivessemaquettes.fr

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel Dim 19 Mai 2013 - 7:22

re

merci , pour ce qui est de ma ligne d'eau sur le plan, en fait il n'y en a que 3 , et celle du livet , l'arc de tonture y est représenté sur une autre planche , ainsi que l'emplacement de la bauquière

amicalement herve HET  STATENJACHT 1746, 1/24 sur plans - Page 4 450410
cap coeurdemiel
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  Mc Fly Mer 22 Mai 2013 - 21:39

C'est un beau montage.

en temps qu'amateur je parle !

Mc Fly

Messages : 37
Date d'inscription : 22/06/2011
Localisation : Miramas

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel Dim 2 Juin 2013 - 7:17

re

bon je suis très loin de votre niveau ...........mais je suis têtu !!! , alors je continus a apprendre avec ce chantier école !
suite des couple , j'ai délibérément laissé du "gras " sur l’intérieur afin de me sécuriser pour la suite du montage

le 1er couple , va recevoir les 3 couples tronqués , qui serviront a la futur mise en place des allonges d’écubier

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Hpim3120
foto echelle 1/1 ,( source het Statenjack Utrecht)

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 00112

l'ensemble aura 27 + 3 soit 30 couples , il seront pres- parés a la fin avant le montage définitif
pour finir , une foto vue de l'avant

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Hpim3121


amicalement herve HET  STATENJACHT 1746, 1/24 sur plans - Page 4 450410
cap coeurdemiel
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  a.piot Dim 2 Juin 2013 - 8:22

fais attention Cap,car toi tu peineras à faire comme sur la photo lol!
a.piot
a.piot

Messages : 3471
Date d'inscription : 25/05/2010
Localisation : chatillon sur indre /oleron

https://sites.Google.com/site/voiliersanciens/home

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  Mc Fly Dim 2 Juin 2013 - 18:27

ta derniere photo est originale...

ton montage est en bonne voie !

Mc Fly

Messages : 37
Date d'inscription : 22/06/2011
Localisation : Miramas

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel Lun 3 Juin 2013 - 7:59

re merci les gars ,

oui Alain , le degraissage est bien prevu avant tous collage , c'est juste pour me donner une petite idée du boulot qu'il me reste a faire
j'ai façonné les 3 couples tronqués , et commencer a parer le premiser couple.... foto plus tard

amicalement herve HET  STATENJACHT 1746, 1/24 sur plans - Page 4 450410
cap coeurdemiel
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel Jeu 13 Juin 2013 - 13:35

re

 suite  des  couples  a de l'avant ...................

 pas  sur la  tête !!! vous  tapez  pas  sur  la  tête......
comme  dit  plus  haut  il  s'agit  d'un " chantier  école ," d'une  "expérience"  pour  comprendre comment  qu'ils  construisaient, avec  leurs  moyens   ce  genre  de  navire .........  chantier que  je  tente    j de faire  comme  sur  un vrai  chantier naval , mais ,  en  miniature....

 n'ayant  aucune  indication  sur  les  couples  de  remplissage , je  dois les  déduire  en  fonction  des lignes d'eau du  plan  , ainsi  que  les  allonges  d’écubier  et  que  des  massifs arrières ...

  du  gras  donc  du  gras , sur  le  book  correspondant  seul  les  couples  levés  sont  mis  a  la cote , les  couples  dit  de  remplissage  sont  eux  grassement  dotés  de  "gras" ...

 suite donc  avec , la  première  partie  de  l'abrasion du  fameux  gras sur  les  couple d'avant  , y'en  reste  encore , il  sera affiné   lors  de  la  mise  en  place des  bauquières  et de la  carlingue.....

 HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Hpim3137

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Hpim3138

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Hpim3139

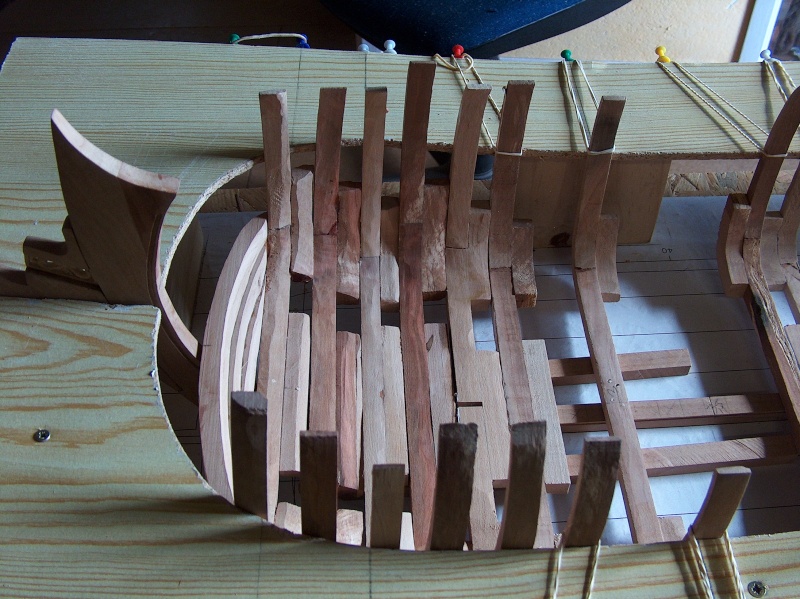

 voila , apres  la  mise  en  place  des 3 couples  tronqués , du "gras "  a  commencé a etre  ôté  , de  façon  a  arrondir  l’intérieur  de  la  carène , tous  comme  sur  le  bouquin....
 le  haut  des  allonges   de  couple  seront  reprises   plus  tard ............................

 promis  ,  vous  tapez pas  sur  la  tête ???

 amicalement   herveHET  STATENJACHT 1746, 1/24 sur plans - Page 4 450410
cap coeurdemiel
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  Mc Fly Jeu 13 Juin 2013 - 13:38

c'est vrai que tu a été généreux dans la découpe intérieure de chaque couple... par quel moyen vas tu passer pour enlever le trop?

Mc Fly

Messages : 37
Date d'inscription : 22/06/2011
Localisation : Miramas

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel Jeu 13 Juin 2013 - 13:42

re  Guillaume ,HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Fresse

 pour  l'instant, vus  que  les  couple  ne  sont  pas  encore  coller ,  je  me  contente  d'un  tambour de  ponçage ( diam 3cm)  monte  sur  une  perceuse , après , ben ,  c'est  après..... , on  tentera  avec  les  moyens  du  bord

 amicalement  herveHET  STATENJACHT 1746, 1/24 sur plans - Page 4 450410
cap coeurdemiel
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  Mc Fly Jeu 13 Juin 2013 - 13:59

RV,

si tu as un tambour de ponçage, tu as de quoi te rapprocher des côtes sans soucis, ensuite, il te reste le racloir (qui est très efficace,et que je commence a utiliser de plus en plus)

Mc Fly

Messages : 37
Date d'inscription : 22/06/2011
Localisation : Miramas

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel Dim 16 Juin 2013 - 6:55

re

 p'tite  visite du  chantier  par  l'armateur  et  le  maître  charpentier......


HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Hpim3141


 amicalement  herveHET  STATENJACHT 1746, 1/24 sur plans - Page 4 450410
cap coeurdemiel
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  a.piot Dim 16 Juin 2013 - 8:01

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 743347HET  STATENJACHT 1746, 1/24 sur plans - Page 4 743347
Bonjour
a.piot
a.piot

Messages : 3471
Date d'inscription : 25/05/2010
Localisation : chatillon sur indre /oleron

https://sites.Google.com/site/voiliersanciens/home

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  pollux Mar 18 Juin 2013 - 13:01

Ah, c'est chouette ça !
Il faudrait une vue plus large du chantier avec les figurines pour bien visualiser l'ensemble.

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 522816
pollux
pollux

Messages : 2302
Date d'inscription : 26/05/2010
Localisation : La Rochelle

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel Mar 18 Juin 2013 - 15:17

re  merci  Alain et  Pollux,

  j'ai  un  problème ,HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Kopfschuettel  malgres  un  bonne  étude  de  ces  plans ,  je  ne  trouve  pas  l'endroit  ou  sont  installé les  pompes  de  cale.... , rien , bernique ..., aucune  indication !!! a croire  que  ce  bateau  n'en a  pas !!! pourtant  logiquement  il  devrait  y  en  avoir !!!

  les  varangues  ne  possèdent  pas  de  canal , mais le  montage  du  gabord et du  ribord sur  une  cale  oblique  indique  bien  un  conduit  tous  le  long  de  la quille:

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Copie_20

 j'ai  trouve  l'emplacement  des  dalots (2+2)  de  chaque  cote  du  maître  couple , mais pas  de  puits de  pompe , n'y  l'emplacement  de  celles ci ....

 a  votre  avis  , ces pompes   doivent  se  situe   a  fond  de cale  , vers  le  bas-mat , au  maitre  couple ???  ou  alors  pourquoi  ce  conduit  le  long de  la  quille ??


 spéciale   dédicace pour   Pollux , une  foto  grand  angle
HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Hpim3148

 amicalement   herveHET  STATENJACHT 1746, 1/24 sur plans - Page 4 450410
cap coeurdemiel
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  Pierre Rouanne Mar 18 Juin 2013 - 15:46

Les pompes sont placées autour du grand mat dans un retranchement carré appelé archipompe. Il y a aussi une pompe à hauteur du mât d'artimont et en principe deux autour du mat de misaine.
Il y a toujours des pompes dans un vaisseau ponté.

Pierre
Pierre Rouanne
Pierre Rouanne

Messages : 5916
Date d'inscription : 21/05/2010
Localisation : Le Roc St André 56460

http://pagesperso-orange.fr/pierre.rouanne/

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel Mer 19 Juin 2013 - 14:25

ree ,
 merci  pierre , tu  me conforte  dans  mon  raisonnement !

 j'ai  eu  confirmation  par  Cor  Ekme , ((re) dessinateur  de  ce  plan), il  existe  bien  a  l'origine  2 simple  pompes a piston de  chaque  cote  du  mat , plongeante  a la  hauteur  de la  quille !!

 j'attend  de  sa  part  un  fichier  descriptif

 amicalement   herve:££:
cap coeurdemiel
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  cap coeurdemiel Mer 19 Juin 2013 - 17:32

re


  j'ai bien  reçu  un  mail  de Cor , les pompes  sont  bien  présentes  , au  nombres  de  2
 par  contre  elles  sont  situées  a  l’arrière  du  mat et du "maître  couple " , et elles  sont  quasi  au  bord  du  pavois ......  sans  doute a  cause  que   ce  bateau  a  un  fond  plat !


HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Img00610

 amicalement  herveHET  STATENJACHT 1746, 1/24 sur plans - Page 4 450410
cap coeurdemiel
cap coeurdemiel

Messages : 126
Date d'inscription : 02/06/2010
Localisation : SAONE ET LOIRE

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  EricLem Mer 19 Juin 2013 - 17:44

on doit pomper quand le bateau est à la gîte, je suppose.
EricLem
EricLem

Messages : 2759
Date d'inscription : 27/05/2010
Localisation : Quimper

http://pagesperso-orange.fr/maquettes-marine/Index.html

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  pollux Jeu 20 Juin 2013 - 20:43

Merci Hervé
HET  STATENJACHT 1746, 1/24 sur plans - Page 4 522816
pollux
pollux

Messages : 2302
Date d'inscription : 26/05/2010
Localisation : La Rochelle

Revenir en haut Aller en bas

HET  STATENJACHT 1746, 1/24 sur plans - Page 4 Empty Re: HET STATENJACHT 1746, 1/24 sur plans

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 4 sur 7 Précédent  1, 2, 3, 4, 5, 6, 7  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
