ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 Empty Re: ROYAL LOUIS 1759 Mamoli - 1/90

Message  G. Delacroix Dim 26 Mai 2019 - 21:01

Bon, et bien c'est mieux, plus proche de l'image qu'on peut avoir de ce type d'échelle.

ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 522816

G. Delacroix
Admin

Messages : 9305
Date d'inscription : 21/05/2010

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 Empty Re: ROYAL LOUIS 1759 Mamoli - 1/90

Message  Michel Saunier Dim 26 Mai 2019 - 21:07

Pierre Rouanne a écrit:Comment serait approvisionnée l'artillerie des gaillards ?

Pierre
Regarde ce qu’en dit BF, c’est instructif !
Michel Saunier
Michel Saunier

Messages : 8024
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 Empty Re: ROYAL LOUIS 1759 Mamoli - 1/90

Message  Didier MAURICE Lun 1 Juil 2019 - 10:57

Bonjour et merci de vos commentaires

Il y a en fait très peu de différence entre les deux échelles, seule la partie inférieure a été redressée (cf photo)

ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 Fullsi66

La marche rebelle de l'échelle en place à été reprise et les autres échelles mises en place.

ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 Fullsi67

ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 Fullsi68

Je vais maintenant m'occuper du grand escalier de dunette. Là encore ma référence sera le Louis du Musée de la Marine.

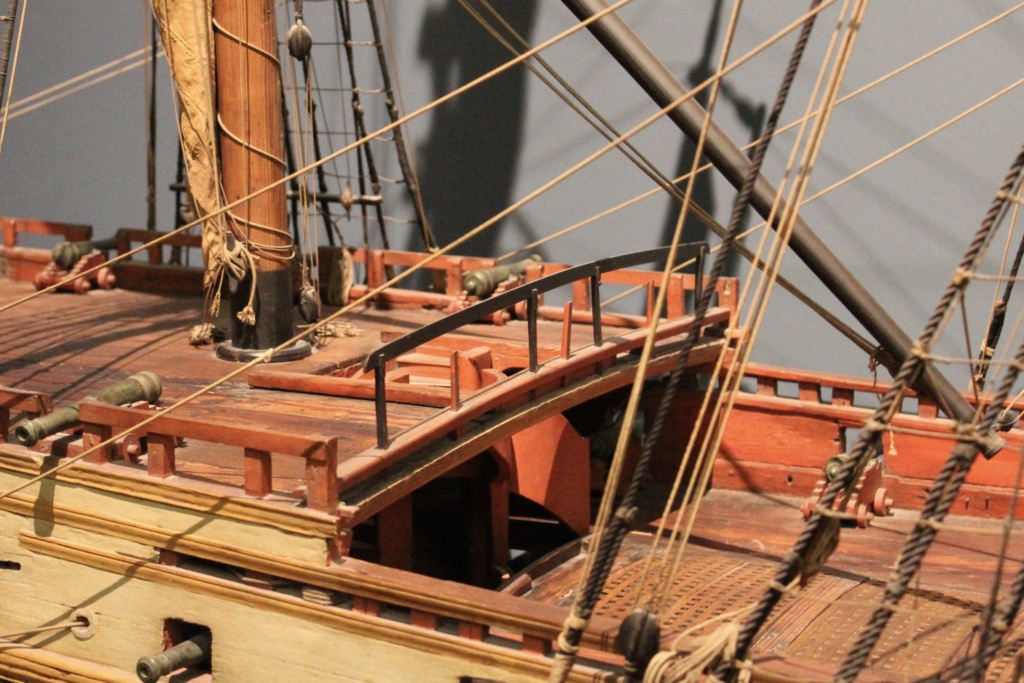

Ci dessous deux photos qui montrent une forme plutôt inhabituelle ...

ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 Fullsi70

ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 Fullsi69

Le plan de la structure de l'escalier est quasi prêt.
Manifestement le modèle du musée a beaucoup souffert et il manque beaucoup de choses. Je m'interroge sur la rambarde périphérique de l'escalier, ainsi que sur celle de la dunette qui me semble pour le moins rustique ? Mais toutes les rambardes de Louis sont plutôt simplistes...

Vos avis m'intéressent  Smile

A bientôt
Didier MAURICE
Didier MAURICE

Messages : 228
Date d'inscription : 07/10/2015
Localisation : Laignes (Côté d'or)

Revenir en haut Aller en bas

ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 Empty Re: ROYAL LOUIS 1759 Mamoli - 1/90

Message  Francis Jonet Lun 1 Juil 2019 - 13:42

Bonjour Didier,
En aucun cas je ne peux me présenter comme un spécialiste de ces vaisseaux.
Mais j'ai le sentiment, pour les échelles d'accès au gaillard d'avant, que le modéliste qui a réaliser ces échelles s'est fait plaisir : une échelle de limons droits est ce qu'il y a de plus plausible pour permettre la manœuvre à peut près correcte des canons.
Par contre, si tu as une image des échelles d'accès à la dunette prise verticalement, j'aimerai savoir comment elles ont été dessinées.

_______________________________________________
Francis
Francis Jonet
Francis Jonet
Modérateur

Messages : 8027
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 Empty Re: ROYAL LOUIS 1759 Mamoli - 1/90

Message  Michel Saunier Lun 1 Juil 2019 - 14:32

Bonjour Didier, beau travail.
Il me semble que la rambarde du fronteau de la dunette a été rajouté lors d'une réparation et ne correspond pas à la hauteur moindre des lisses de plat-bord. D'autre part on aperçoit ce qui serait des moignons de la rambarde de départ, donc moins haute et disposant de plus de piliers verticaux. Si c'est le cas celle de la descente serait de même hauteur et l'on discerne ce qui serait des points de sorties des jambages.
Mais ce n'est qu'une impression.
Michel Saunier
Michel Saunier

Messages : 8024
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 Empty Re: ROYAL LOUIS 1759 Mamoli - 1/90

Message  laurent94 Lun 1 Juil 2019 - 14:54

C'est vrai que le dessin de cette échelle est particulièrement intéressant pour la fluidité qu'elle doit procurer lors d'une circulation et de mouvement de personnes qui doivent se faire rapidement

laurent94

Messages : 716
Date d'inscription : 31/05/2010
Localisation : Ceret

Revenir en haut Aller en bas

ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 Empty Re: ROYAL LOUIS 1759 Mamoli - 1/90

Message  Didier MAURICE Lun 1 Juil 2019 - 15:14

Bonjour

@ francis, tu trouveras ci-dessous un croquis très sommaire de mon interprétation des photos. Par souci de clarté, sur la perspective, je n'en ai représenté que la moitié.
ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 Escali10

@ Michel, c'est également mon avis, je me demande surtout à quoi pouvait ressembler cette rambarde pour rester en harmonie avec le reste scratch

@ Laurent, je l'ai également trouvé interressant
Didier MAURICE
Didier MAURICE

Messages : 228
Date d'inscription : 07/10/2015
Localisation : Laignes (Côté d'or)

Revenir en haut Aller en bas

ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 Empty Re: ROYAL LOUIS 1759 Mamoli - 1/90

Message  laurent94 Lun 1 Juil 2019 - 16:03

Merci Didier, super ce croquis tout à fait comme je l'imaginais

laurent94

Messages : 716
Date d'inscription : 31/05/2010
Localisation : Ceret

Revenir en haut Aller en bas

ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 Empty Re: ROYAL LOUIS 1759 Mamoli - 1/90

Message  G. Delacroix Lun 1 Juil 2019 - 17:59

Cette échelle est vraiment atypique et semble dater d'un autre age mais bon, le modèle fait foi.
Si l'on s'en tient à la photo du modèle, il ne semble pas avoir existé de garde-corps. Aucune trace d'implantation n’apparaît.
Le fronteau de la dunette est normal, c'est ainsi que B. Ollivier les décrits : à hauteur des rabattus ou au mieux à un pied. Les petits montants rouges par contre posent une question, provisoirement sans réponse.
Il y a une configuration assez bizarre, c'est l'à-jour du rabattu du bas qui est curieusement prolongé sous le rabattu d'au dessus comme si la dunette avait été rallongée.

ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9305
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 Empty Re: ROYAL LOUIS 1759 Mamoli - 1/90

Message  Michel Saunier Lun 1 Juil 2019 - 19:59

Pour un vaisseau hyper décoré comme le Louis, le descriptif de BO n’est-il pas très tardif et simplifiant ?
Michel Saunier
Michel Saunier

Messages : 8024
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 Empty Re: ROYAL LOUIS 1759 Mamoli - 1/90

Message  Francis Jonet Lun 1 Juil 2019 - 20:07

Je posais cette question car je ne comprends pas ce que peuvent être ses formes.
Et selon toute apparence il n'y a qu'une volée de départ !

_______________________________________________
Francis
Francis Jonet
Francis Jonet
Modérateur

Messages : 8027
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 Empty Re: ROYAL LOUIS 1759 Mamoli - 1/90

Message  Didier MAURICE Lun 1 Juil 2019 - 20:13

Bonsoir Francis

Ma perspective ne représente que la moitié de l’escalier, il faut imaginer l’autre en miroir inversé , soit deux départs et deux arrivees par niveau (voir la vue en plan)
Merci de ton intérêt
Didier MAURICE
Didier MAURICE

Messages : 228
Date d'inscription : 07/10/2015
Localisation : Laignes (Côté d'or)

Revenir en haut Aller en bas

ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 Empty Re: ROYAL LOUIS 1759 Mamoli - 1/90

Message  Michel Saunier Lun 1 Juil 2019 - 20:20

Voile un escalier peu commun qui permet un double flux montée-descente, avec un palier intermédiaire commun qui laisse présager des télescopages. Cela va être un beau morceau à construire. Amuse-toi bien.
Michel Saunier
Michel Saunier

Messages : 8024
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 Empty Re: ROYAL LOUIS 1759 Mamoli - 1/90

Message  G. Delacroix Lun 1 Juil 2019 - 21:37

Michel Saunier a écrit:Pour un vaisseau hyper décoré comme le Louis, le descriptif de BO n’est-il pas très tardif et simplifiant ?
On parle là de structure de base, pas de décoration. Et puis 20 ans d'écart à cette époque sont ils significatifs ?

D'autre part, pourquoi Didier appelez vous ce vaisseau le Louis ? Il a pourtant un nom complet et bien identifié : Le Royal-Louis.

ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 522816

_______________________________________________
Marine et Modélisme d'Arsenal... le site !
G. Delacroix
G. Delacroix
Admin

Messages : 9305
Date d'inscription : 21/05/2010
Localisation : Toulouse

http://www.gerard-delacroix.fr

Revenir en haut Aller en bas

ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 Empty Re: ROYAL LOUIS 1759 Mamoli - 1/90

Message  Francis Jonet Lun 1 Juil 2019 - 23:29

Didier MAURICE a écrit:... soit deux départs et deux arrivees par niveau ...

C'est sur cela que je m'interroge : deux arrivées, je veux bien... deux départs ce n'est pas certain !.. la photo ne le montre pas.

_______________________________________________
Francis
Francis Jonet
Francis Jonet
Modérateur

Messages : 8027
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 Empty Re: ROYAL LOUIS 1759 Mamoli - 1/90

Message  laurent94 Mar 2 Juil 2019 - 5:01

Francis comme l'a dessiné Didier il y a bien deux départs

ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 Fullsi11


Dernière édition par laurent94 le Mar 2 Juil 2019 - 13:42, édité 1 fois

laurent94

Messages : 716
Date d'inscription : 31/05/2010
Localisation : Ceret

Revenir en haut Aller en bas

ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 Empty Re: ROYAL LOUIS 1759 Mamoli - 1/90

Message  Francis Jonet Mar 2 Juil 2019 - 7:26

Bonjour Laurent,
Ça ne colle pas ! Ton départ bâbord - tribord en réalité, tu as inversé l'écriture - se situe au cul du canon gênant considérablement sa manœuvre.

_______________________________________________
Francis
Francis Jonet
Francis Jonet
Modérateur

Messages : 8027
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 Empty Re: ROYAL LOUIS 1759 Mamoli - 1/90

Message  Francis Jonet Mar 2 Juil 2019 - 9:26

Oh, les gars !

Maurice ton dessin est bon.
Je n'avais pas vu la première photographie, celle prise de dessus. Et en regardant de plus près il semble que l'échelle d'accès depuis le pont inférieur aboutit sous les volées.

_______________________________________________
Francis
Francis Jonet
Francis Jonet
Modérateur

Messages : 8027
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 Empty Re: ROYAL LOUIS 1759 Mamoli - 1/90

Message  laurent94 Mar 2 Juil 2019 - 13:37

Oups désolé Francis je me suis effectivement trompé de côté, mal réveillé quand j'ai posté le message.
Autant pour moi je corrige l'image
Par contre je ne pense pas que le bas de l'escalier gêne le recul du canon car on dirait qu'il est aligné avec les caillebotis
Merci


Dernière édition par laurent94 le Mar 2 Juil 2019 - 13:46, édité 1 fois (Raison : oubli d'une ligne de texte)

laurent94

Messages : 716
Date d'inscription : 31/05/2010
Localisation : Ceret

Revenir en haut Aller en bas

ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 Empty Re: ROYAL LOUIS 1759 Mamoli - 1/90

Message  Francis Jonet Mar 2 Juil 2019 - 15:05

Laurent,
Tu as placé le "départ bâbord" au droit du rabattu tout conte le bord, d’où ma remarque.

_______________________________________________
Francis
Francis Jonet
Francis Jonet
Modérateur

Messages : 8027
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 Empty Re: ROYAL LOUIS 1759 Mamoli - 1/90

Message  laurent94 Mar 2 Juil 2019 - 17:17

Je que j'ai entouré qui est peu visible ce sont les marches, comme tu pensais au départ qu'il n'y avait qu'un seul accès en bas.

laurent94

Messages : 716
Date d'inscription : 31/05/2010
Localisation : Ceret

Revenir en haut Aller en bas

ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 Empty Re: ROYAL LOUIS 1759 Mamoli - 1/90

Message  Francis Jonet Mar 2 Juil 2019 - 17:56

Vivement mes nouvelles lunettes !

_______________________________________________
Francis
Francis Jonet
Francis Jonet
Modérateur

Messages : 8027
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 Empty Re: ROYAL LOUIS 1759 Mamoli - 1/90

Message  Michel Saunier Mar 2 Juil 2019 - 20:41

Gérard à raison, ce que j'ai pris pour des traces de montants d'une rambarde seraient en fait le cloutage des bordages.
Néanmoins, l'accès à ces descentes est assez casse-figure: rien pour la main pour assurer l'entrée ou aider la sortie, un linteau sur le bord pour mieux buter dessus, pas de rambarde le long des escaliers, et...Donc à souhaiter que les officiers étaient jeunes et lestes, comme les matelots.
Michel Saunier
Michel Saunier

Messages : 8024
Date d'inscription : 23/05/2010
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 Empty Re: ROYAL LOUIS 1759 Mamoli - 1/90

Message  Didier MAURICE Lun 22 Juil 2019 - 16:41

Bonjour

Merci pour vos commentaires, je vais donc me contenter de reproduire au mieux la configuration du modèle du MM.


G. Delacroix a écrit:
...
D'autre part, pourquoi Didier  appelez vous ce vaisseau le Louis ? Il a pourtant un nom complet et bien identifié : Le Royal-Louis.
ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 522816

Gérard, après bientôt cinq ans de vie commune avec mon Royal Louis, pour moi Louis est devenu un raccourci (un peu affectueux) pour en parler Smile Je ferai dorénavant l'effort de le nommer correctement si cela prête à confusion ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 522816

Le dessin de l'escalier s'est avéré bien plus facile que sa réalisation...
Ci-dessous quelques images de son état d'avancement actuel puis déposé à son futur emplacement. La ressemblance avec son modèle me convient pour l'instant.

ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 Fullsi72

ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 Fullsi73

ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 Fullsi71

ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 Fullsi74

Vos critiques sont bien sûr bienvenues ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 522816
Didier MAURICE
Didier MAURICE

Messages : 228
Date d'inscription : 07/10/2015
Localisation : Laignes (Côté d'or)

Revenir en haut Aller en bas

ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 Empty Re: ROYAL LOUIS 1759 Mamoli - 1/90

Message  Francis Jonet Lun 22 Juil 2019 - 17:34

Je le trouve bigrement mignon et bien balancé cet escalier.
Il n'est pas encore calé en hauteur je suppose, la dernière marche paraît plus haute que les autres.

_______________________________________________
Francis
Francis Jonet
Francis Jonet
Modérateur

Messages : 8027
Date d'inscription : 24/05/2010
Localisation : Moulin-Neuf - Ariège

Revenir en haut Aller en bas

ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 Empty Re: ROYAL LOUIS 1759 Mamoli - 1/90

Message  Didier MAURICE Lun 22 Juil 2019 - 22:01

Bonsoir Francis

Merci pour le gentil commentaire ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 522816 Je dois avouer avoir pris du plaisir à la réalisation de cet escalier.

Il n’est effectivement pas calé, je l’ai juste glissé à son emplacement pour la photo...
Didier MAURICE
Didier MAURICE

Messages : 228
Date d'inscription : 07/10/2015
Localisation : Laignes (Côté d'or)

Revenir en haut Aller en bas

ROYAL LOUIS 1759 Mamoli - 1/90 - Page 6 Empty Re: ROYAL LOUIS 1759 Mamoli - 1/90

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 6 sur 8 Précédent  1, 2, 3, 4, 5, 6, 7, 8  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
